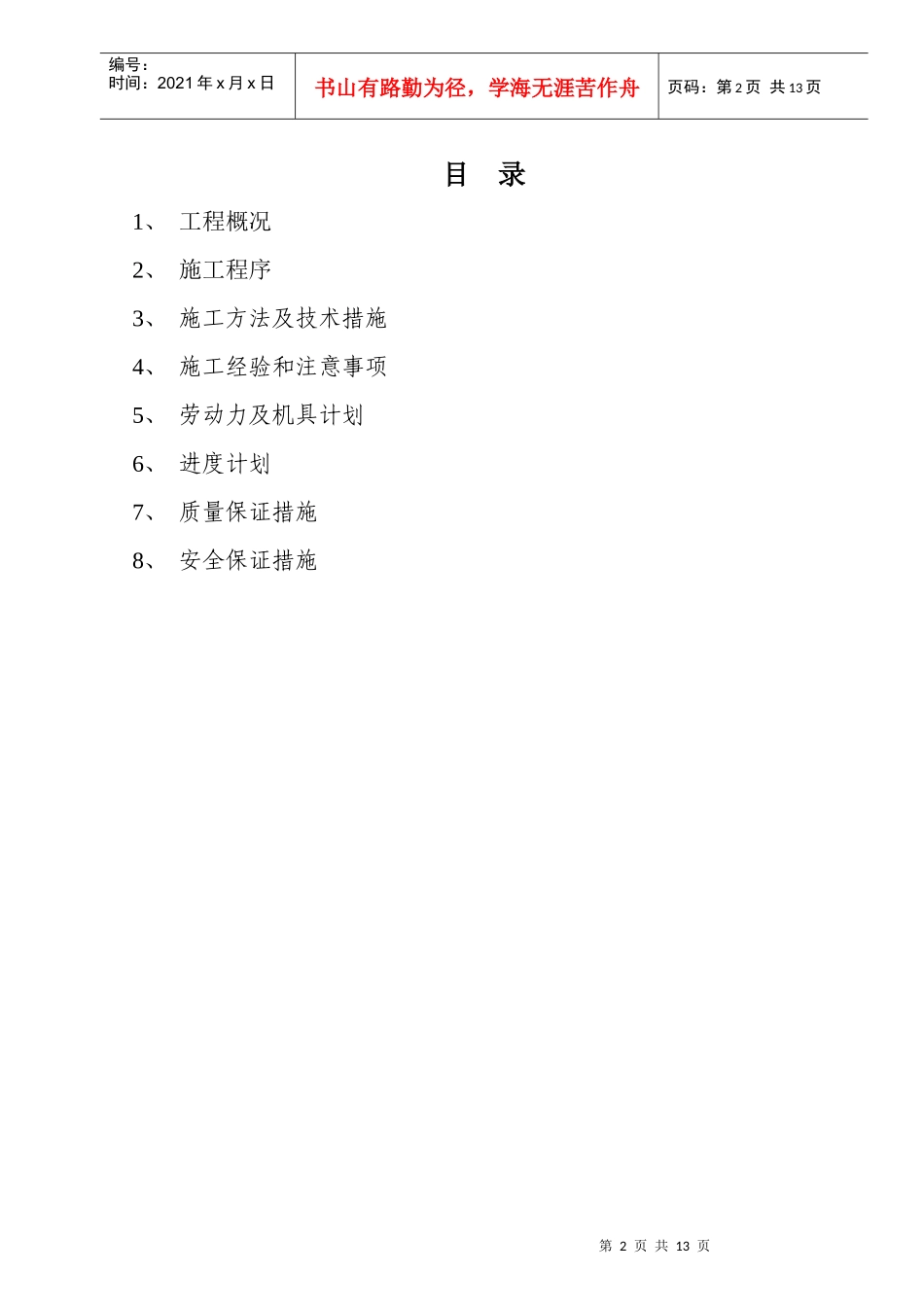

镇海炼油化工股份有限公司化肥厂锅炉煤代油技改项目安装工程站区中心消防给水施工方案编制：审核：审定：批准：浙江省开元安装集团有限公司炼化热电工程项目经理部二00二年六月二十日第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页目录1、工程概况2、施工程序3、施工方法及技术措施4、施工经验和注意事项5、劳动力及机具计划6、进度计划7、质量保证措施8、安全保证措施第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页1、工程概况1.1工程内容本工程为镇海炼化锅炉煤代油技改项目站区中心消防给水管道安装工程。管道全长约1140米，新建阀门井五座，消火栓17套。管道分别接入合成空压机北侧稳高压消防给水管道及渣油罐区稳高压消防给水管道，组成环状稳高压消防系统。1.2工程特点本工程全部为埋地管道，防腐要求高，动土量大。1.3主要工程量序号名称规格单位数量备注1无缝钢管φ108×5m15管道直径大于等于200mm采用砂浆内防腐2直缝卷焊钢管φ159×6m223螺旋缝埋弧焊钢管φ219×7m544螺旋缝埋弧焊钢管φ377×7m10405管配件个1166阀门井φ700座51.4执行的施工验收规范、标准1.4.1《电力建设施工及验收技术规范》（电力发电厂焊接篇DL5007-92）（管道篇DL5031-94）1.4.2《给水排水管道工程施工验收规范》（GB50268-97）1.4.3《埋地给水钢管水泥砂浆衬里技术标准》（CECS10-89）第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页1.4.5《涂装前钢材表面锈蚀等级和除锈等级》（GB8923-88）1.4.6《埋地钢质管道石油沥青防腐层技术标准》（SHJ8-84）2、施工程序2.1物料流程原则供应仓库→管配件存放场地、防腐场地→预制段堆放场地→安装现场2.2施工程序原则施工准备→材料验收→放线测量、管道防腐→管沟开挖→管道敷设安装→管道系统试验→管道防腐（补口、补伤）→管沟回填3、施工方法及技术措施3.1管沟开挖3.1.1由临时基准点放出管道敷设线路，并用水准导线与固定水准点连接，测定管道线路的中心线和折点的坐标、标高。3.1.2管道线路同原有埋地管、电缆及其它构筑物交叉处的地面上设临时标志。3.1.3管沟开挖前办理好动土票，开挖前充分与厂方联系，确认地下原有管道、电缆并做好标记，在标记处尽量采用人工开挖管沟。3.1.4当地下水位较高或雨天开挖管沟时，用潜水泵及时抽水，保证管沟内不长时间积水。3.1.5距管沟边0.5m范围内不准堆置材料及弃土，弃土高度不得超过1.5m，余土及时外运至厂方指定场地。3.1.6对开挖较深管沟，应采取加大边坡和加设临时支撑等措施来防止塌方。第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页3.1.7沟底应夯实，管道基础严格按设计规定施工。3.1.8原则上全部采用机械开挖，开挖土方至设计底标高200m时，应改用人工开挖设计标高，严禁超挖。3.2管道防腐3.2.1沥青、玻璃布等防腐材料应具有合格证、质保书，经检验合格后方可使用。3.2.2玻璃布必须干燥、清洁，缠绕时应紧密无褶皱，压力应均匀，压边宽度为30-40mm，玻璃布的搭接长度为100-150mm，玻璃布的沥青浸透率应达到95%以上，严禁出现大于50mm×50mm的空白。3.2.3管道在预处理前，将管道表面的油污及焊渣等污物清理干净，采用人工或喷砂除锈，以使保护层在管道表面有高度的附着性。管道表面除锈等级应达到GB8923-88《涂装前钢材表面锈蚀等级和除锈等级》标准中规定的St2级的要求。3.2.4底漆表干后方可涂一道漆，缠绕玻璃布前，应在不流淌前提下尽量将涂层涂厚，每层沥青厚度1.5mm左右，涂层总厚度应大于等于7.0mm，并立即缠绕玻璃布。3.2.4.依据设计说明涂层结构为：沥青底漆→沥青→玻璃布→沥青→玻璃布→沥青→玻璃布→沥青→玻璃布→沥青→聚氯乙烯工业膜。3.2.5．管道直径大于等于200mm管道内表面防腐采用水泥砂浆衬里。水泥采用525矿渣硅酸盐水泥或粉煤灰硅酸盐水泥，水泥砂浆衬里的施工技术标准应符合CECS10：89《埋地给水钢管道水泥砂浆衬里技术标准》的第6页共13页第5页共13页编号：时间：2021年x月x日书...
