给水管道施工组织设计方案VIP免费

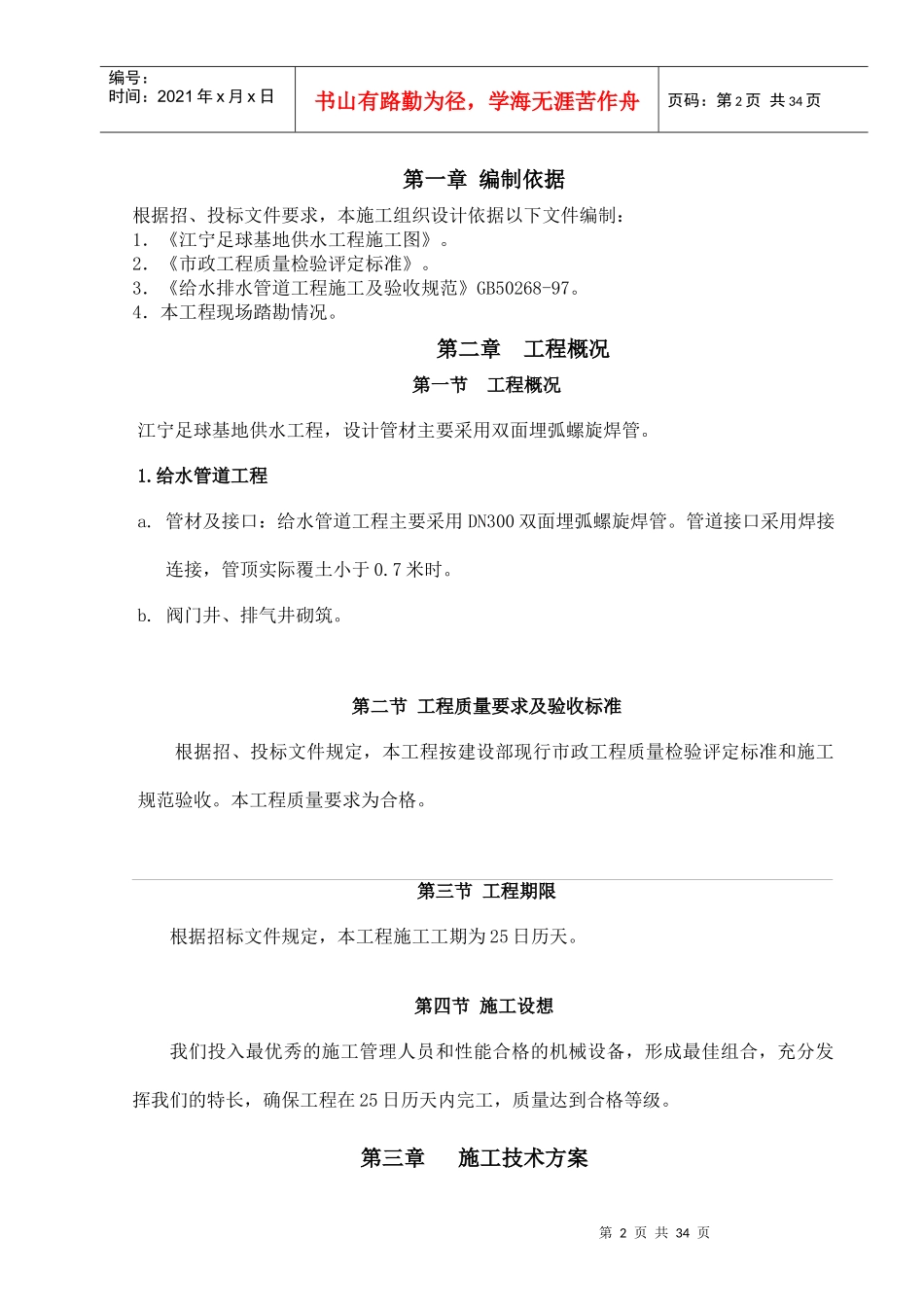

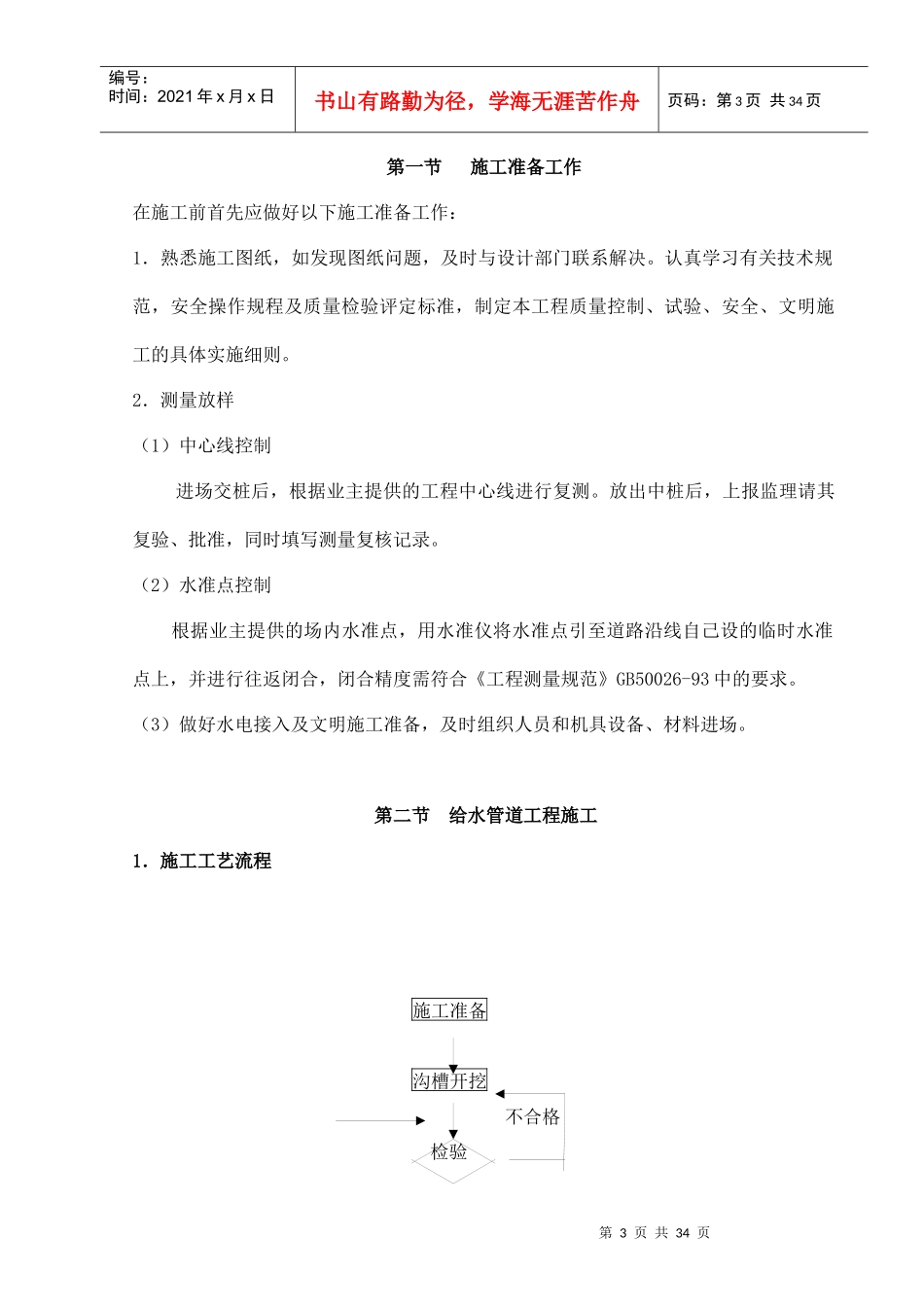

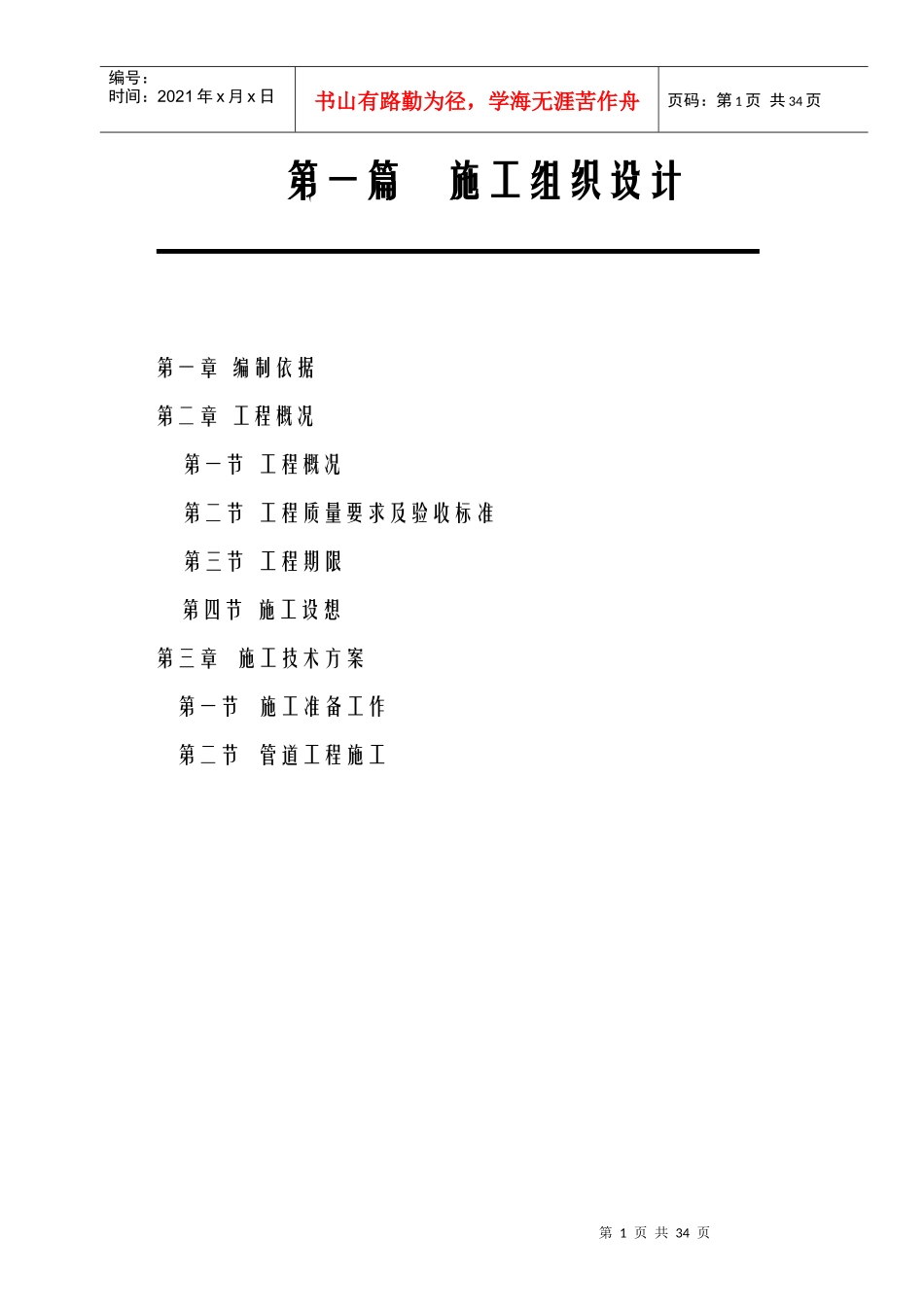

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页第一篇施工组织设计第一章编制依据第二章工程概况第一节工程概况第二节工程质量要求及验收标准第三节工程期限第四节施工设想第三章施工技术方案第一节施工准备工作第二节管道工程施工第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页第一章编制依据根据招、投标文件要求，本施工组织设计依据以下文件编制：1．《江宁足球基地供水工程施工图》。2．《市政工程质量检验评定标准》。3．《给水排水管道工程施工及验收规范》GB50268-97。4．本工程现场踏勘情况。第二章工程概况第一节工程概况江宁足球基地供水工程，设计管材主要采用双面埋弧螺旋焊管。1.给水管道工程a.管材及接口：给水管道工程主要采用DN300双面埋弧螺旋焊管。管道接口采用焊接连接，管顶实际覆土小于0.7米时。b.阀门井、排气井砌筑。第二节工程质量要求及验收标准根据招、投标文件规定，本工程按建设部现行市政工程质量检验评定标准和施工规范验收。本工程质量要求为合格。第三节工程期限根据招标文件规定，本工程施工工期为25日历天。第四节施工设想我们投入最优秀的施工管理人员和性能合格的机械设备，形成最佳组合，充分发挥我们的特长，确保工程在25日历天内完工，质量达到合格等级。第三章施工技术方案第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页第一节施工准备工作在施工前首先应做好以下施工准备工作：1．熟悉施工图纸，如发现图纸问题，及时与设计部门联系解决。认真学习有关技术规范，安全操作规程及质量检验评定标准，制定本工程质量控制、试验、安全、文明施工的具体实施细则。2．测量放样（1）中心线控制进场交桩后，根据业主提供的工程中心线进行复测。放出中桩后，上报监理请其复验、批准，同时填写测量复核记录。（2）水准点控制根据业主提供的场内水准点，用水准仪将水准点引至道路沿线自己设的临时水准点上，并进行往返闭合，闭合精度需符合《工程测量规范》GB50026-93中的要求。（3）做好水电接入及文明施工准备，及时组织人员和机具设备、材料进场。第二节给水管道工程施工1．施工工艺流程施工准备沟槽开挖不合格检验第4页共34页第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共34页合格安管不合格检验回填2．施工方法2.1施工准备（1）施工放样根据设计图纸及道路中心线和水准点正确地进行管道的测量放样工作（主要测定管道中线、附属构造物位置、堆土料界线、中心桩、方向桩，并设置固定可靠的护桩），是该工程施工的第一项工程内容。测量放样工作的准确性，对施工进度、质量有直接影响。因此施工测量工作要符合设计要求，做到正确无误。（2）材料要求a.根据设计图纸要求，采购相应的符合质量要求的管材，管材进货后必须进行验收，不允许有裂缝、缺角等缺陷的管材进场，对于本工程所用管道必须并提供质量鉴定书和质量检测报告。b.钢筋、水泥、砂、石等材料经试验合格后方可使用。2．2沟槽开挖定位后进行沟槽开挖，沟槽采用机械挖土、人工修正的并用方法，基底20-30cm土方人工清理至设计标高，边坡配以人工修整。边坡必须满足规范要求并根据现场土质情况进行调整。沟槽边采用单侧堆土，距槽顶边1米以外，堆土高度不大于2.5米，以免产生塌方。部分深度小于2M，的管线，则采用明沟水泵抽水降低地下水的方法。质量要求：槽底高程允许偏差0～-30MM。槽底中线每侧宽度不小于规定。沟槽边坡不陡于规定。2．3布管、下管、安管第5页共34页第4页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共34页a.施工工艺流程管材进场检验、堆放N检验Y下管就位安装N检验Y护管b．管材要求本工程所用管道及其配件，均应符合现行国标，并具备质检合格证，出厂时均盖有出厂合格证，进入现场的管道，由质检员逐根检查。对其配件橡皮圈应检查规格是否与管道配套，是否有割裂破损、气泡现象。橡皮圈保存应离热源距离1米以外，不能与酸、碱、盐、二氧化碳等有损橡皮圈...
