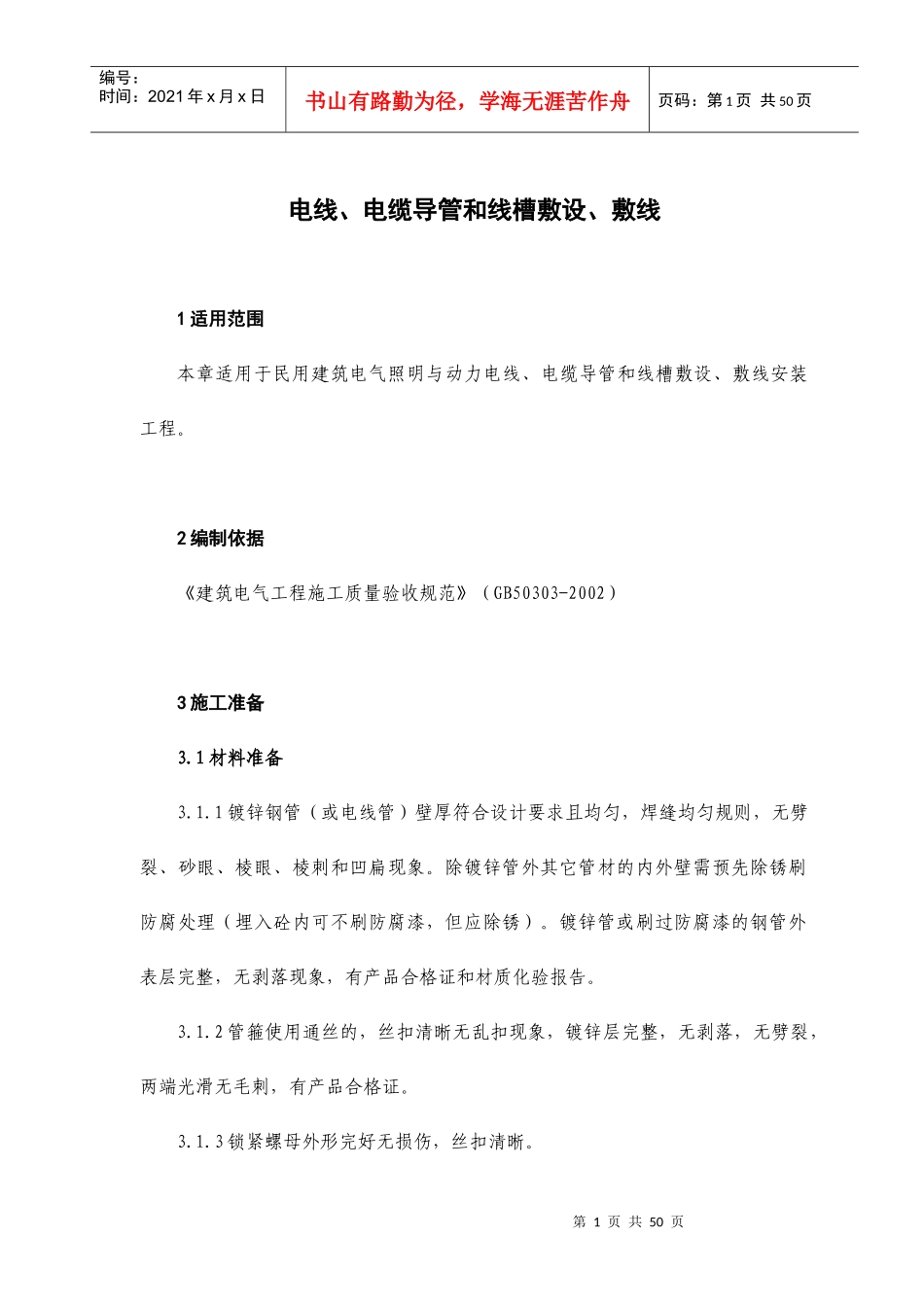

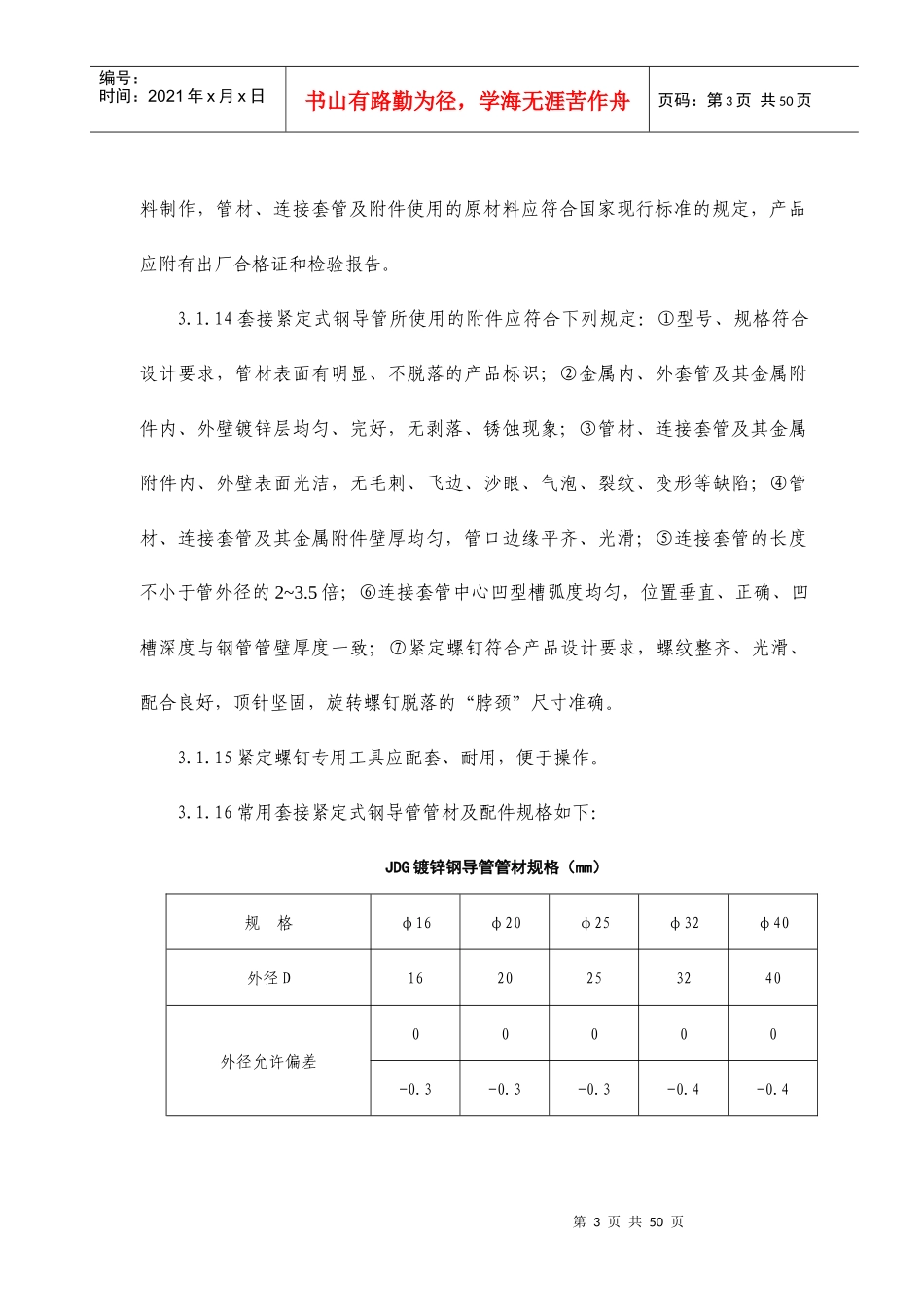

第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共50页电线、电缆导管和线槽敷设、敷线1适用范围本章适用于民用建筑电气照明与动力电线、电缆导管和线槽敷设、敷线安装工程。2编制依据《建筑电气工程施工质量验收规范》（GB50303-2002）3施工准备3.1材料准备3.1.1镀锌钢管（或电线管）壁厚符合设计要求且均匀，焊缝均匀规则，无劈裂、砂眼、棱眼、棱刺和凹扁现象。除镀锌管外其它管材的内外壁需预先除锈刷防腐处理（埋入砼内可不刷防腐漆，但应除锈）。镀锌管或刷过防腐漆的钢管外表层完整，无剥落现象，有产品合格证和材质化验报告。3.1.2管箍使用通丝的，丝扣清晰无乱扣现象，镀锌层完整，无剥落，无劈裂，两端光滑无毛刺，有产品合格证。3.1.3锁紧螺母外形完好无损伤，丝扣清晰。第2页共50页第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共50页3.1.4护口有薄、厚壁管之区别，护口要完整无损。3.1.5铁制灯头盒、开关盒、接线盒等，板材厚度应不小于1.2mm，镀锌层无剥落，无变形开焊，敲落孔洞完整无缺，面板安装孔与地线连接孔齐全，有产品合格证。3.1.6面板、盖板的规格、尺寸、安装孔距与所用盒相配套，外形完整无损，板面颜色均匀一致，有产品合格证。3.1.7使用的各种型钢应符合国家标准，镀锌层完整无损，有产品合格证。3.1.8螺丝、螺栓、膨胀螺栓、螺母，垫圈等应采用镀锌件。3.1.9凡所使用的阻燃型（PVC）塑料管，其材质均应具有阻燃、耐冲击性能并符合防火规范要求，有产品合格证及材质化验报告。3.1.10阻燃型塑料管应有间距不大于1m的连续阻燃标记和制造厂厂标，管子内、外壁光滑、无凸棱、凹陷、针孔、气泡，内外径的尺寸应符合设计要求及国家统一标准，管壁厚度应均匀一致。3.1.11阻燃型塑料管的配件如各种灯头盒、开关盒、插座盒、管箍、端接头等，必须使用配套的阻燃塑料制品。3.1.12阻燃型塑料灯头盒、开关盒、接线盒，其外观应整齐，预留孔齐全，无劈裂等损坏现象。绝缘导线规格、型号必须符合设计要求，有出厂合格证。3.1.13套接紧定式钢导管（JDG管）管材、连接套管及附件应采用同一金属材第3页共50页第2页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共50页料制作，管材、连接套管及附件使用的原材料应符合国家现行标准的规定，产品应附有出厂合格证和检验报告。3.1.14套接紧定式钢导管所使用的附件应符合下列规定：①型号、规格符合设计要求，管材表面有明显、不脱落的产品标识；②金属内、外套管及其金属附件内、外壁镀锌层均匀、完好，无剥落、锈蚀现象；③管材、连接套管及其金属附件内、外壁表面光洁，无毛刺、飞边、沙眼、气泡、裂纹、变形等缺陷；④管材、连接套管及其金属附件壁厚均匀，管口边缘平齐、光滑；⑤连接套管的长度不小于管外径的2~3.5倍；⑥连接套管中心凹型槽弧度均匀，位置垂直、正确、凹槽深度与钢管管壁厚度一致；⑦紧定螺钉符合产品设计要求，螺纹整齐、光滑、配合良好，顶针坚固，旋转螺钉脱落的“脖颈”尺寸准确。3.1.15紧定螺钉专用工具应配套、耐用，便于操作。3.1.16常用套接紧定式钢导管管材及配件规格如下：JDG镀锌钢导管管材规格（mm）规格φ16φ20φ25φ32φ40外径D1620253240外径允许偏差00000-0.3-0.3-0.3-0.4-0.4第4页共50页第3页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共50页壁厚S1.601.601.601.601.60壁厚允许偏差±0.15±0.15±0.15±0.15±0.15长度L40004000400040004000长度允许偏差±5.00±5.00±5.00±5.00±5.00JDG紧定螺钉规格（mm）名称规格φ16φ20φ25φ32φ40长度Ⅰ型13.5013.5013.5013.5013.50Ⅱ型13.0013.0013.0013.0013.00直径M55555脖径直径2.002.002.002.002.00螺纹长度Ⅰ型4.004.004.004.004.00Ⅱ型5.005.005.005.005.00尖状长度（Ⅰ型）1.501.501.501.501.50六角螺帽宽度88888六角螺帽厚度55555JDG直管接头规格（mm）规格φ16φ20φ25φ32φ40第5页共50页第4页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共50页内径d1620253240内径...
