副井井筒电缆敷设施工技术措施VIP专享

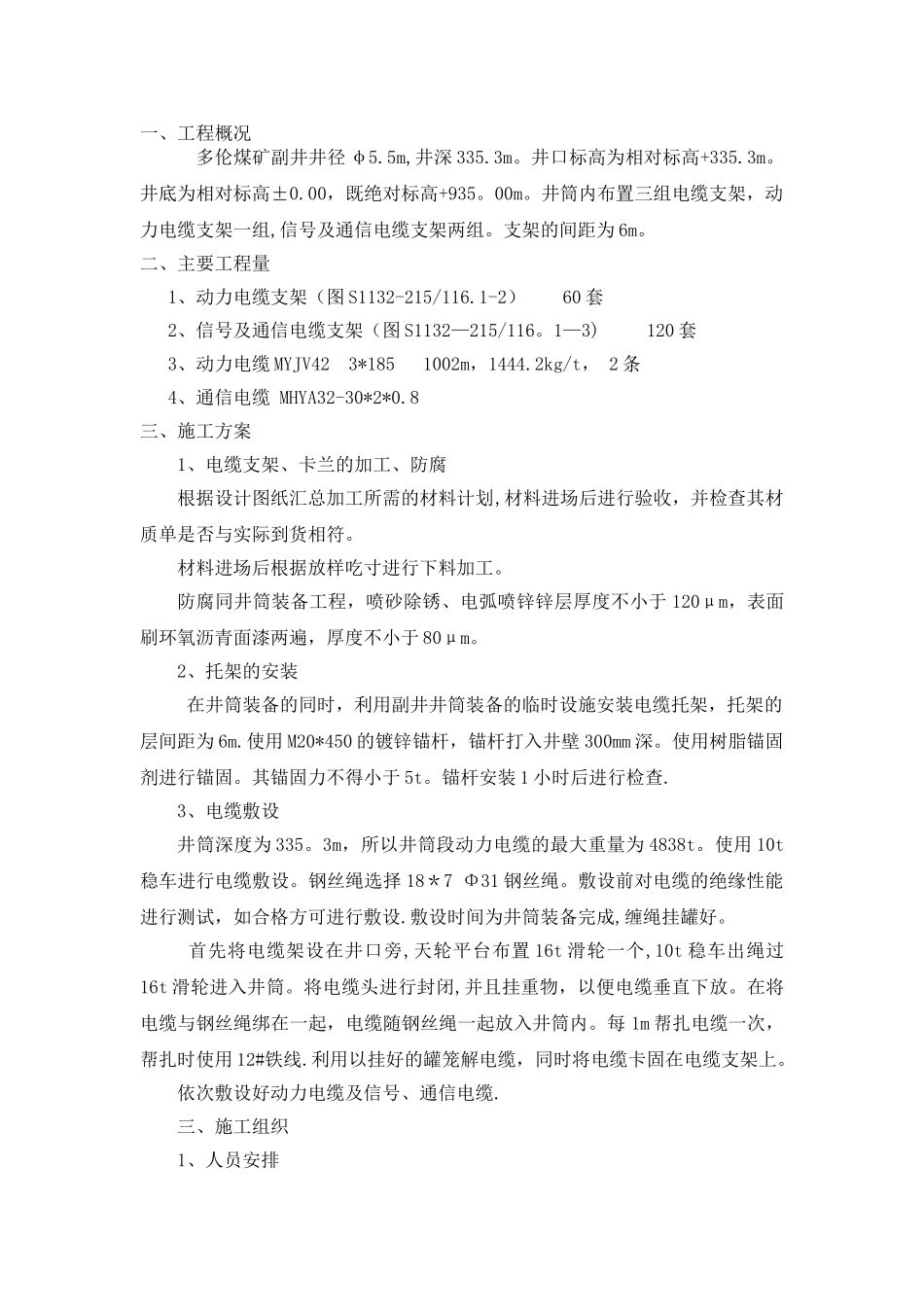

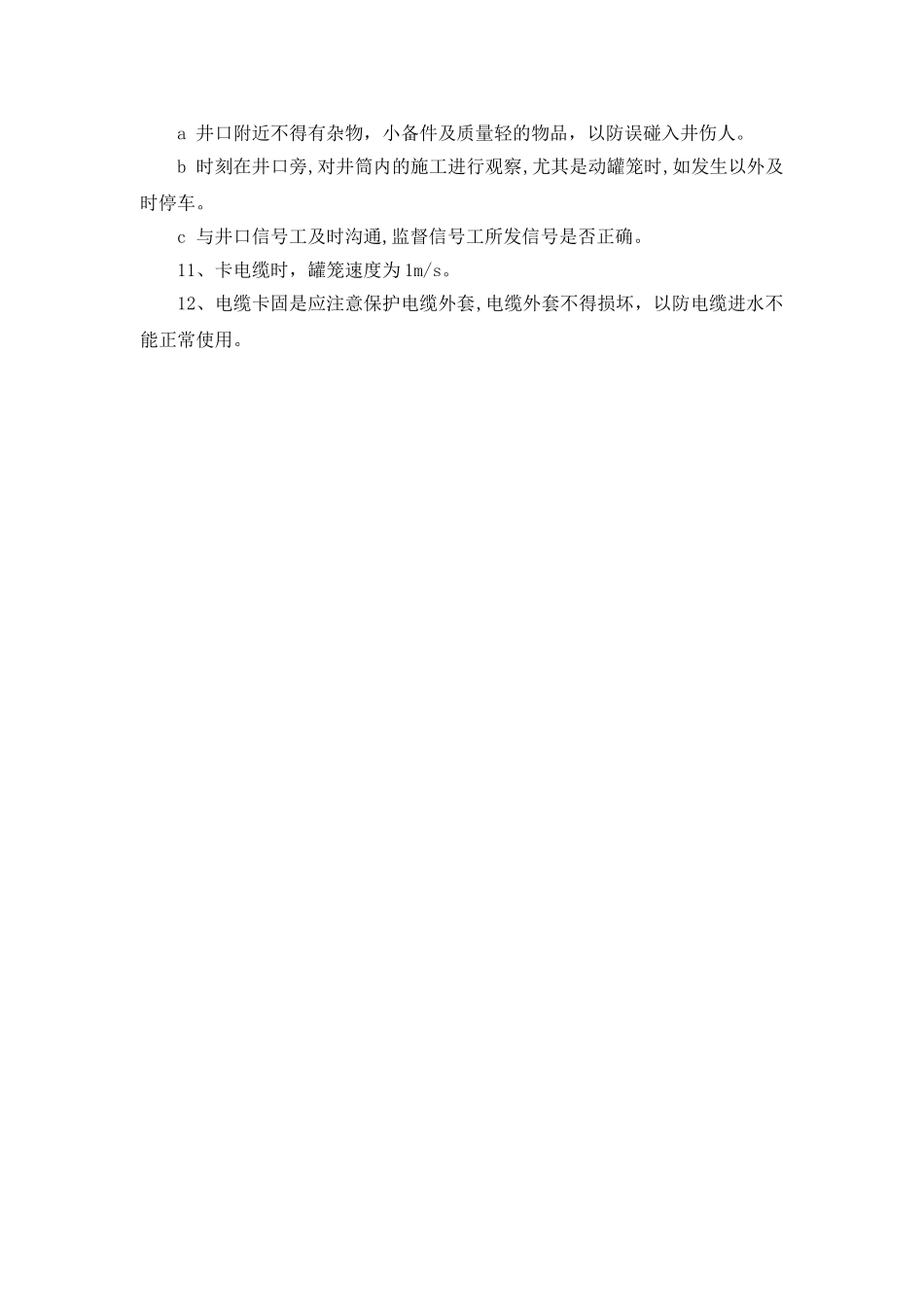

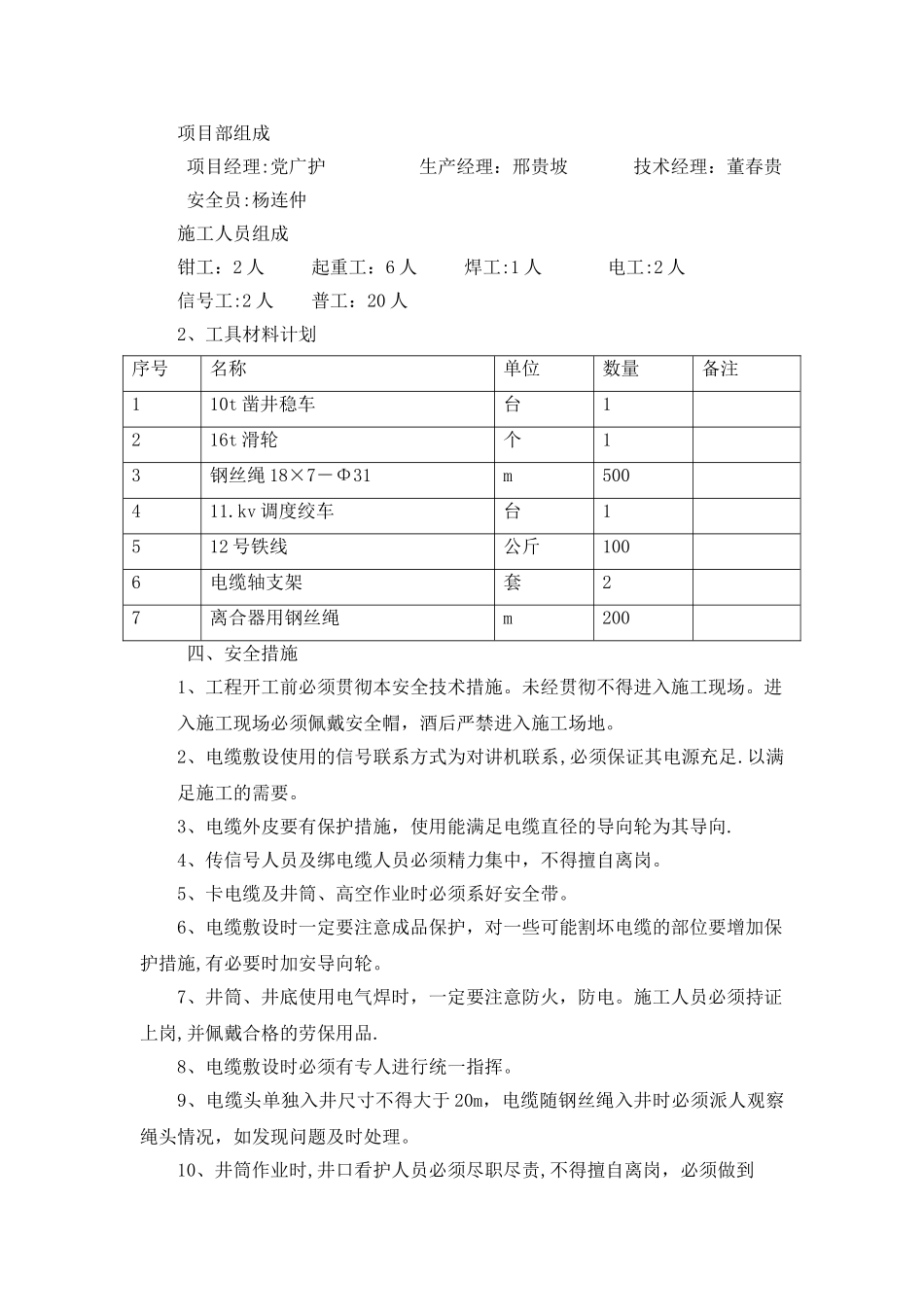

一、工程概况多伦煤矿副井井径 φ5.5m,井深 335.3m。井口标高为相对标高+335.3m。井底为相对标高±0.00，既绝对标高+935。00m。井筒内布置三组电缆支架，动力电缆支架一组,信号及通信电缆支架两组。支架的间距为 6m。二、主要工程量 1、动力电缆支架（图 S1132-215/116.1-2） 60 套 2、信号及通信电缆支架（图 S1132—215/116。1—3) 120 套 3、动力电缆 MYJV42 3*185 1002m，1444.2kg/t， 2 条 4、通信电缆 MHYA32-30*2*0.8 三、施工方案1、电缆支架、卡兰的加工、防腐根据设计图纸汇总加工所需的材料计划,材料进场后进行验收，并检查其材质单是否与实际到货相符。材料进场后根据放样吃寸进行下料加工。防腐同井筒装备工程，喷砂除锈、电弧喷锌锌层厚度不小于 120μm，表面刷环氧沥青面漆两遍，厚度不小于 80μm。2、托架的安装 在井筒装备的同时，利用副井井筒装备的临时设施安装电缆托架，托架的层间距为 6m.使用 M20*450 的镀锌锚杆，锚杆打入井壁 300mm 深。使用树脂锚固剂进行锚固。其锚固力不得小于 5t。锚杆安装 1 小时后进行检查.3、电缆敷设井筒深度为 335。3m，所以井筒段动力电缆的最大重量为 4838t。使用 10t稳车进行电缆敷设。钢丝绳选择 18＊7 Φ31 钢丝绳。敷设前对电缆的绝缘性能进行测试，如合格方可进行敷设.敷设时间为井筒装备完成,缠绳挂罐好。 首先将电缆架设在井口旁,天轮平台布置 16t 滑轮一个,10t 稳车出绳过16t 滑轮进入井筒。将电缆头进行封闭,并且挂重物，以便电缆垂直下放。在将电缆与钢丝绳绑在一起，电缆随钢丝绳一起放入井筒内。每 1m 帮扎电缆一次，帮扎时使用 12#铁线.利用以挂好的罐笼解电缆，同时将电缆卡固在电缆支架上。依次敷设好动力电缆及信号、通信电缆.三、施工组织1、人员安排项目部组成项目经理:党广护 生产经理：邢贵坡 技术经理：董春贵 安全员:杨连仲 施工人员组成 钳工：2 人 起重工：6 人 焊工:1 人 电工:2 人 信号工:2 人 普工：20 人2、工具材料计划序号名称单位数量备注110t 凿井稳车台1216t 滑轮个13钢丝绳 18×7－Φ31m500411.kv 调度绞车台1512 号铁线公斤1006电缆轴支架套27离合器用钢丝绳m200 四、安全措施1、工程开工前必须贯彻本安全技术措施。未经贯彻不得进入施工现场。进入施工现场必须佩戴安全帽，酒后严禁进入施工场地。2、电缆敷设使用的信号联系方式为对讲机联系,必须保证其电源充足.以满足施工的需要。3...
