机设课程设计-二级斜齿轮减速器 方案1.docVIP免费

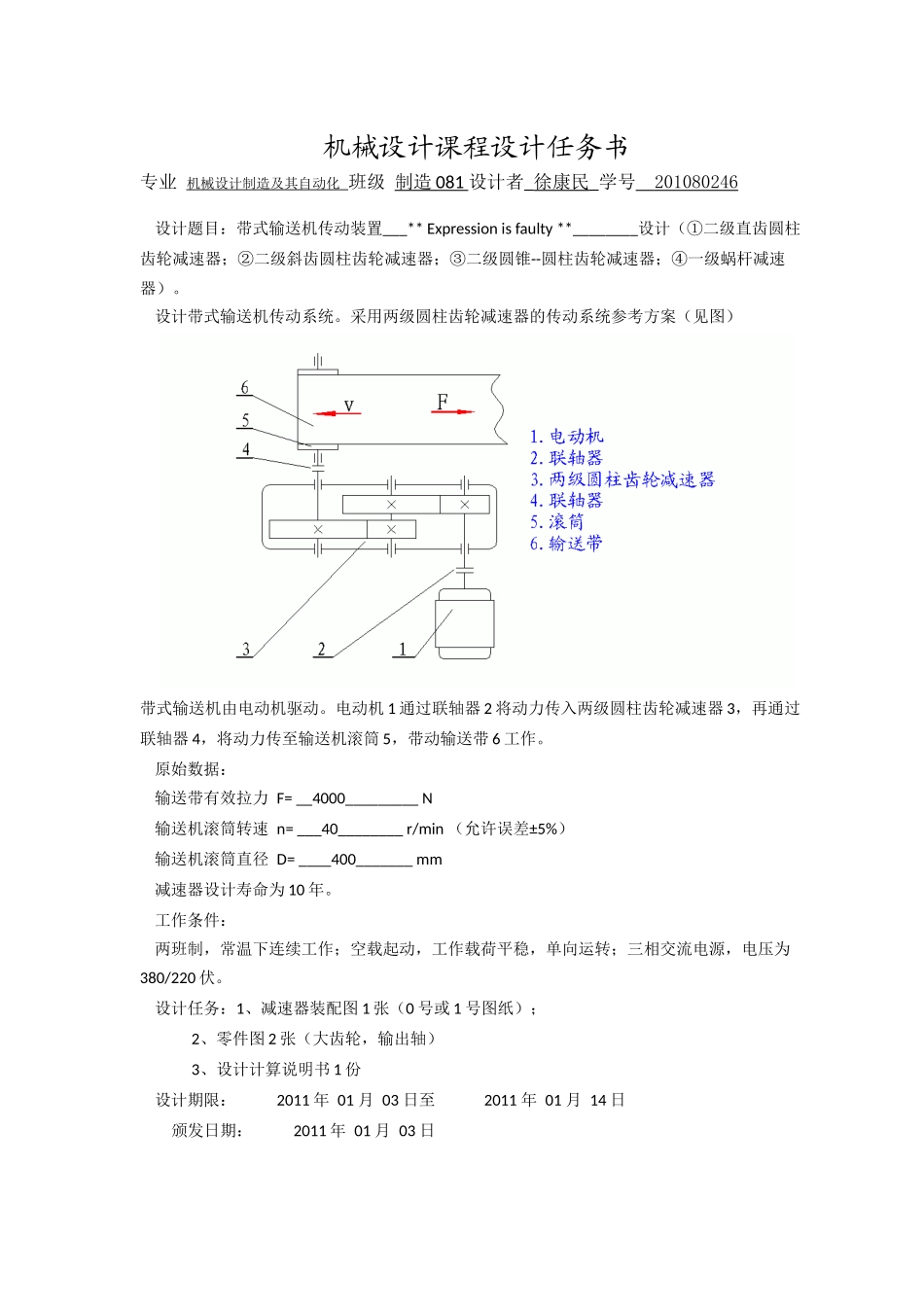

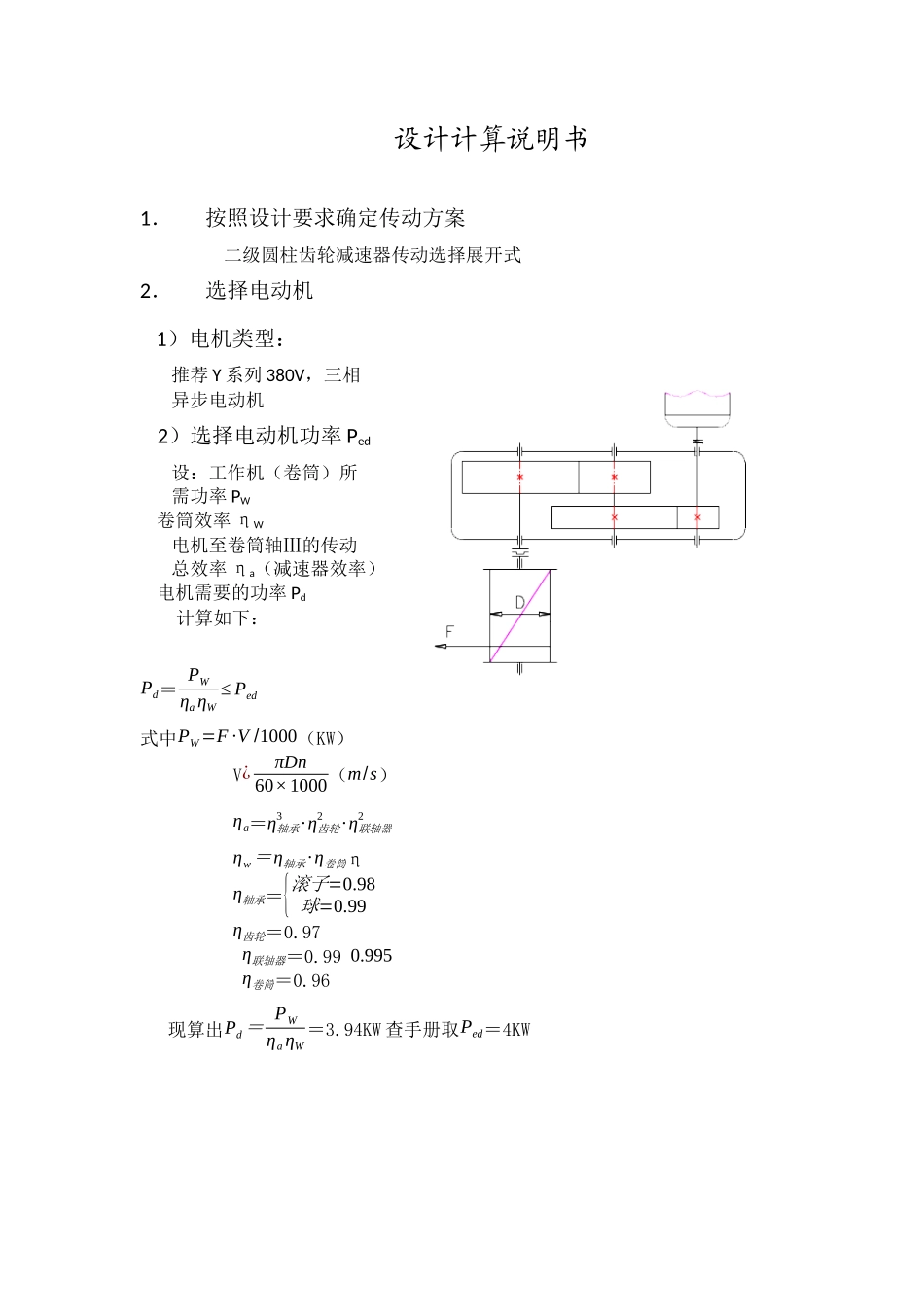

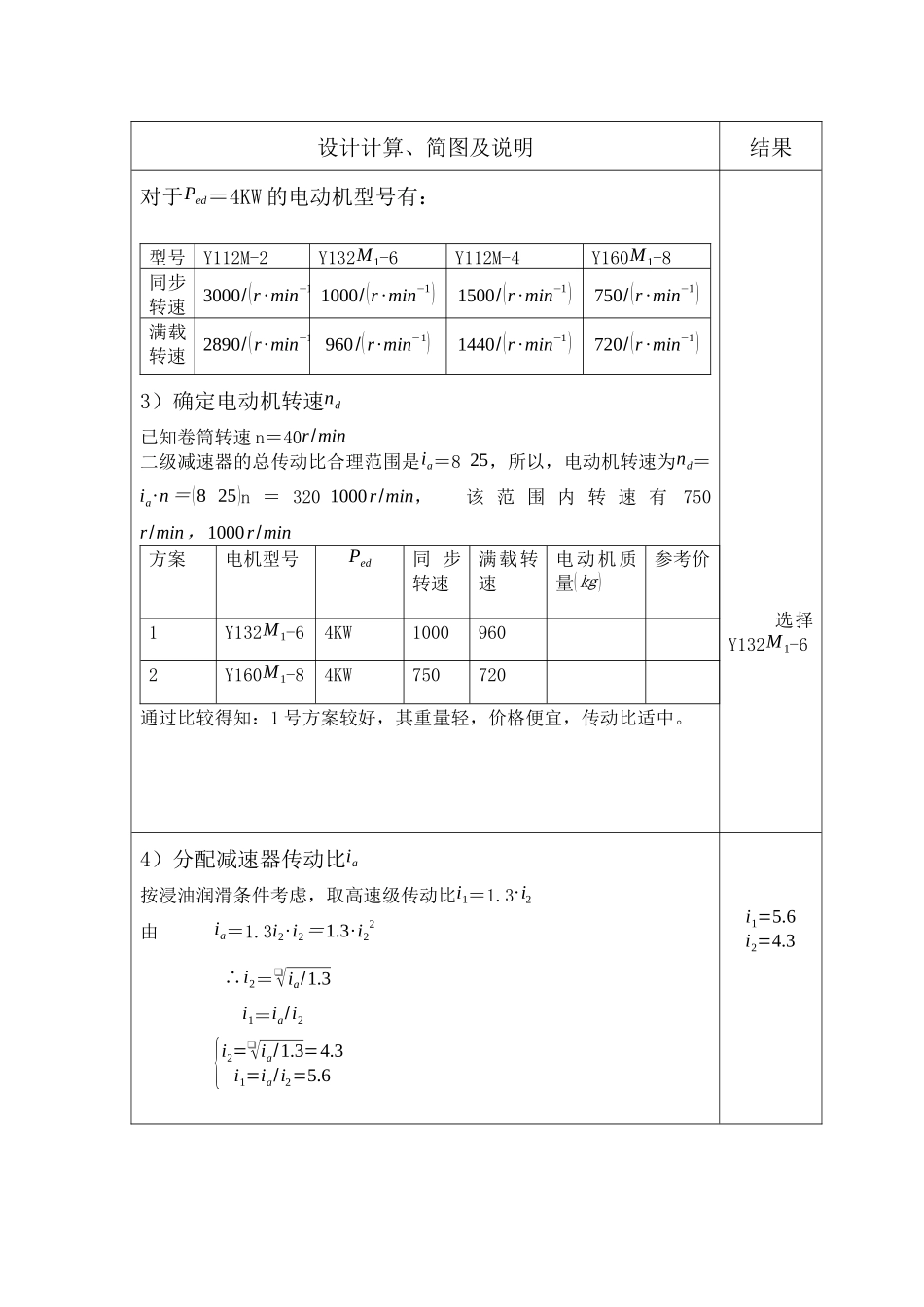

机械设计课程设计任务书专业机械设计制造及其自动化班级制造081设计者_徐康民_学号201080246设计题目：带式输送机传动装置___**Expressionisfaulty**________设计（①二级直齿圆柱齿轮减速器；②二级斜齿圆柱齿轮减速器；③二级圆锥--圆柱齿轮减速器；④一级蜗杆减速器）。设计带式输送机传动系统。采用两级圆柱齿轮减速器的传动系统参考方案（见图）带式输送机由电动机驱动。电动机1通过联轴器2将动力传入两级圆柱齿轮减速器3，再通过联轴器4，将动力传至输送机滚筒5，带动输送带6工作。原始数据：输送带有效拉力F=__4000_________N输送机滚筒转速n=___40________r/min（允许误差±5%）输送机滚筒直径D=____400_______mm减速器设计寿命为10年。工作条件：两班制，常温下连续工作；空载起动，工作载荷平稳，单向运转；三相交流电源，电压为380/220伏。设计任务：1、减速器装配图1张（0号或1号图纸）；2、零件图2张（大齿轮，输出轴）3、设计计算说明书1份设计期限：2011年01月03日至2011年01月14日颁发日期：2011年01月03日设计计算说明书1．按照设计要求确定传动方案二级圆柱齿轮减速器传动选择展开式2．选择电动机1）电机类型：推荐Y系列380V，三相异步电动机2）选择电动机功率Ped设：工作机（卷筒）所需功率PW卷筒效率ηW电机至卷筒轴Ⅲ的传动总效率ηa（减速器效率）电机需要的功率Pd计算如下：Pd＝PWηaηW≤Ped式中PW=F∙V/1000（KW）V¿πDn60×1000（m/s）ηa＝η轴承3∙η齿轮2∙η联轴器2ηw＝η轴承∙η卷筒ηη轴承＝{滚子=0.98球=0.99η齿轮＝0.97η联轴器＝0.990.995η卷筒＝0.96现算出Pd＝PWηaηW＝3.94KW查手册取Ped＝4KW设计计算、简图及说明结果对于Ped＝4KW的电动机型号有：型号Y112M-2Y132M1-6Y112M-4Y160M1-8同步转速3000/(r∙min−1)1000/(r∙min−1)1500/(r∙min−1)750/(r∙min−1)满载转速2890/(r∙min−1)960/(r∙min−1)1440/(r∙min−1)720/(r∙min−1)3）确定电动机转速nd已知卷筒转速n＝40r/min二级减速器的总传动比合理范围是ia＝825，所以，电动机转速为nd＝ia∙n＝(825)n＝3201000r/min，该范围内转速有750r/min，1000r/min方案电机型号Ped同步转速满载转速电动机质量(㎏)参考价1Y132M1-64KW10009602Y160M1-84KW750720通过比较得知：1号方案较好，其重量轻，价格便宜，传动比适中。选择Y132M1-64）分配减速器传动比ia按浸油润滑条件考虑，取高速级传动比i1＝1.3∙i2由ia＝1.3i2∙i2＝1.3∙i22∴i2＝❑√ia/1.3i1＝ia/i2{i2=❑√ia/1.3=4.3i1=ia/i2=5.6i1=5.6i2=4.3设计计算、简图及说明结果5）运动参数计算设nI，nII，nIII---分别为**Expressionisfaulty**，**Expressionisfaulty**，**Expressionisfaulty**轴的转速(r/min)TI，TII，TIII---分别为**Expressionisfaulty**，**Expressionisfaulty**，**Expressionisfaulty**轴的输入扭矩(N∙㎜)PI，PII，PIII---分别为**Expressionisfaulty**，**Expressionisfaulty**，**Expressionisfaulty**轴的输入功率(KW)转速：{n1=nedn2=n1/i1n3=n2/i2各轴功率：{P1=Pd∙η联轴器P2=P1∙η轴承∙η齿轮P3=P2∙η轴承η齿轮P卷=P3∙η轴承η联轴器各轴扭矩：{T1=Td∙η联轴器T2=T1∙i1∙η轴承η齿轮T3=T2∙i2∙η轴承η齿轮T卷=T3∙η轴承η联轴器将计算结果列成表格以便查找轴号功率P（KW）扭矩T（N∙㎜）转速传动比效率电机轴3.943.919×1049605.64.3**Expressionisfaulty**轴3.93.880×104960**Expressionisfaulty**轴3.752.087×105171.4**Expressionis3.68.618×10540faulty**轴卷筒3.538.447×105401.1.6传动零件计算斜齿轮要计算的参数a1，a2，mn12，mn34；z1，z2，z3，z4；b1，b2，b3，b4；β12，β34，dai，dfi，di（i＝14）设计计算、简图及说明结果高速级齿轮的计算：1．选择齿轮材料考虑到该减速器的功率不大，故大小齿轮都选用45钢调质处理，齿面硬度分别为220HBS、260HBS，属软齿面闭式传动，载荷平稳，齿轮速度不高，初选7级精度，小齿轮齿数z1=25，大齿轮齿数z2=z1∙i1=25×5.6=140，按软齿面齿轮非对称安装查表6.5，取齿宽系数φd=1.0；初选螺旋角β＝13°大、小齿轮均为45钢调质处理，齿...
