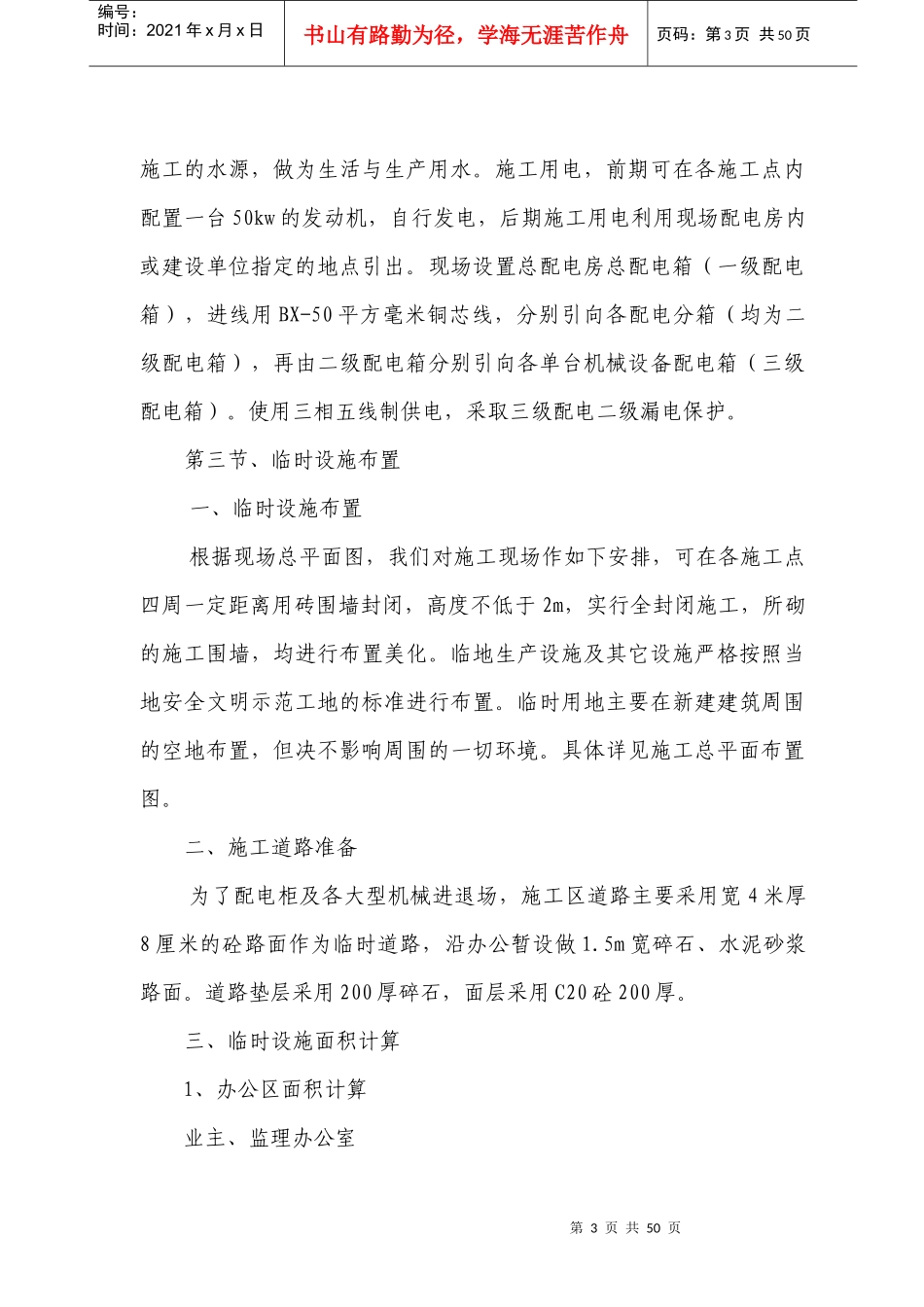

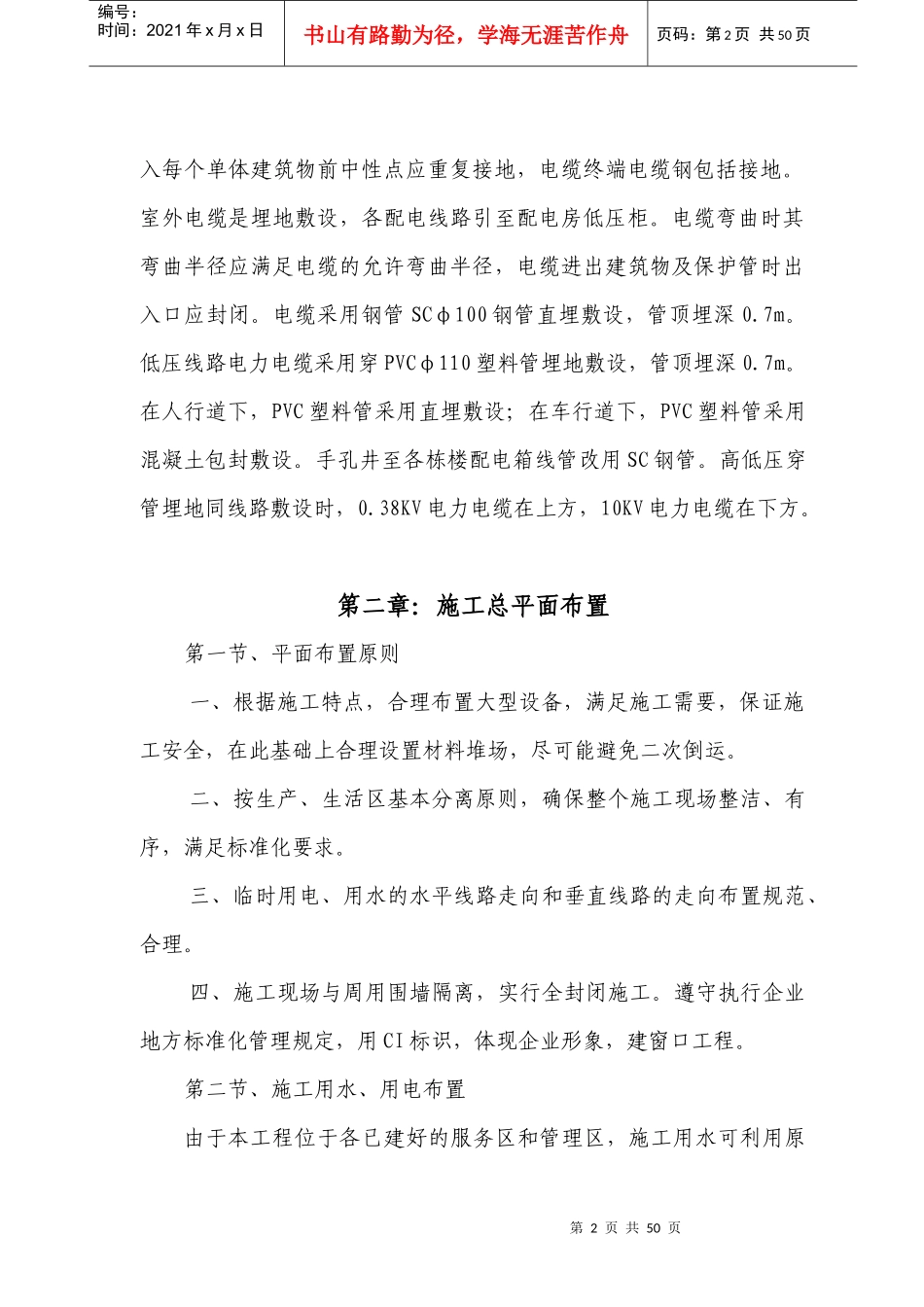

第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共50页第一章：工程概况第一节、工程简述项目名称：安徽省***高速公路小区和隧道低压配电工程招标人：安徽省***工程建设指挥部设计单位：安徽省***设计研究院计划工期：180日历天，计划开工日期2010年9月10日，计划交工日期2011年3月10日质量要求：标段工程交工的质量评定合格；竣工验收质量评定优良招标范围：安徽省***高速公路小区和隧道低压配电工程第二节、工程设计概述安徽省***高速公路小区和隧道低压配电工程，设1个施工段，计划工期6个月，主要工作内容为：柴油发电机组、低压配电柜等设备的采购、安装工程。本工程配电采用一路10KV高压电源供电，电源由市政10KV架空线以高压电力电缆穿SC钢管直埋地引至杆式变压器经电力变压器变为380/220V低压电后，以电力电缆穿PVC管埋地引至各栋楼配电箱。本工程低压配电柜尺寸为800×800×2200，柜内主要元件包括：双投刀开关、刀开关、原件辅助功能、断路器、瞬动电流、电流互感器、嵌入式电度表、功率因数自动补偿器，配电柜、电容器柜的其他元件按常规配制。配线采用VV22-1KV，配管采用热镀锌钢管。电源引第2页共50页第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共50页入每个单体建筑物前中性点应重复接地，电缆终端电缆钢包括接地。室外电缆是埋地敷设，各配电线路引至配电房低压柜。电缆弯曲时其弯曲半径应满足电缆的允许弯曲半径，电缆进出建筑物及保护管时出入口应封闭。电缆采用钢管SCφ100钢管直埋敷设，管顶埋深0.7m。低压线路电力电缆采用穿PVCφ110塑料管埋地敷设，管顶埋深0.7m。在人行道下，PVC塑料管采用直埋敷设；在车行道下，PVC塑料管采用混凝土包封敷设。手孔井至各栋楼配电箱线管改用SC钢管。高低压穿管埋地同线路敷设时，0.38KV电力电缆在上方，10KV电力电缆在下方。第二章：施工总平面布置第一节、平面布置原则一、根据施工特点，合理布置大型设备，满足施工需要，保证施工安全，在此基础上合理设置材料堆场，尽可能避免二次倒运。二、按生产、生活区基本分离原则，确保整个施工现场整洁、有序，满足标准化要求。三、临时用电、用水的水平线路走向和垂直线路的走向布置规范、合理。四、施工现场与周用围墙隔离，实行全封闭施工。遵守执行企业地方标准化管理规定，用CI标识，体现企业形象，建窗口工程。第二节、施工用水、用电布置由于本工程位于各已建好的服务区和管理区，施工用水可利用原第3页共50页第2页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共50页施工的水源，做为生活与生产用水。施工用电，前期可在各施工点内配置一台50kw的发动机，自行发电，后期施工用电利用现场配电房内或建设单位指定的地点引出。现场设置总配电房总配电箱（一级配电箱），进线用BX-50平方毫米铜芯线，分别引向各配电分箱（均为二级配电箱），再由二级配电箱分别引向各单台机械设备配电箱（三级配电箱）。使用三相五线制供电，采取三级配电二级漏电保护。第三节、临时设施布置一、临时设施布置根据现场总平面图，我们对施工现场作如下安排，可在各施工点四周一定距离用砖围墙封闭，高度不低于2m，实行全封闭施工，所砌的施工围墙，均进行布置美化。临地生产设施及其它设施严格按照当地安全文明示范工地的标准进行布置。临时用地主要在新建建筑周围的空地布置，但决不影响周围的一切环境。具体详见施工总平面布置图。二、施工道路准备为了配电柜及各大型机械进退场，施工区道路主要采用宽4米厚8厘米的砼路面作为临时道路，沿办公暂设做1.5m宽碎石、水泥砂浆路面。道路垫层采用200厚碎石，面层采用C20砼200厚。三、临时设施面积计算1、办公区面积计算业主、监理办公室第4页共50页第3页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共50页业主、监理办公室共1间，每间轴线尺寸为3600×5400，建筑面积19.44m2，合计19.44m2。项目经理部办公室项目经理和项目总工程师共1间，合计19.44m2。项目经理部管理人员办公室2间，合计38.88m2。会议室1间，40m2。...
