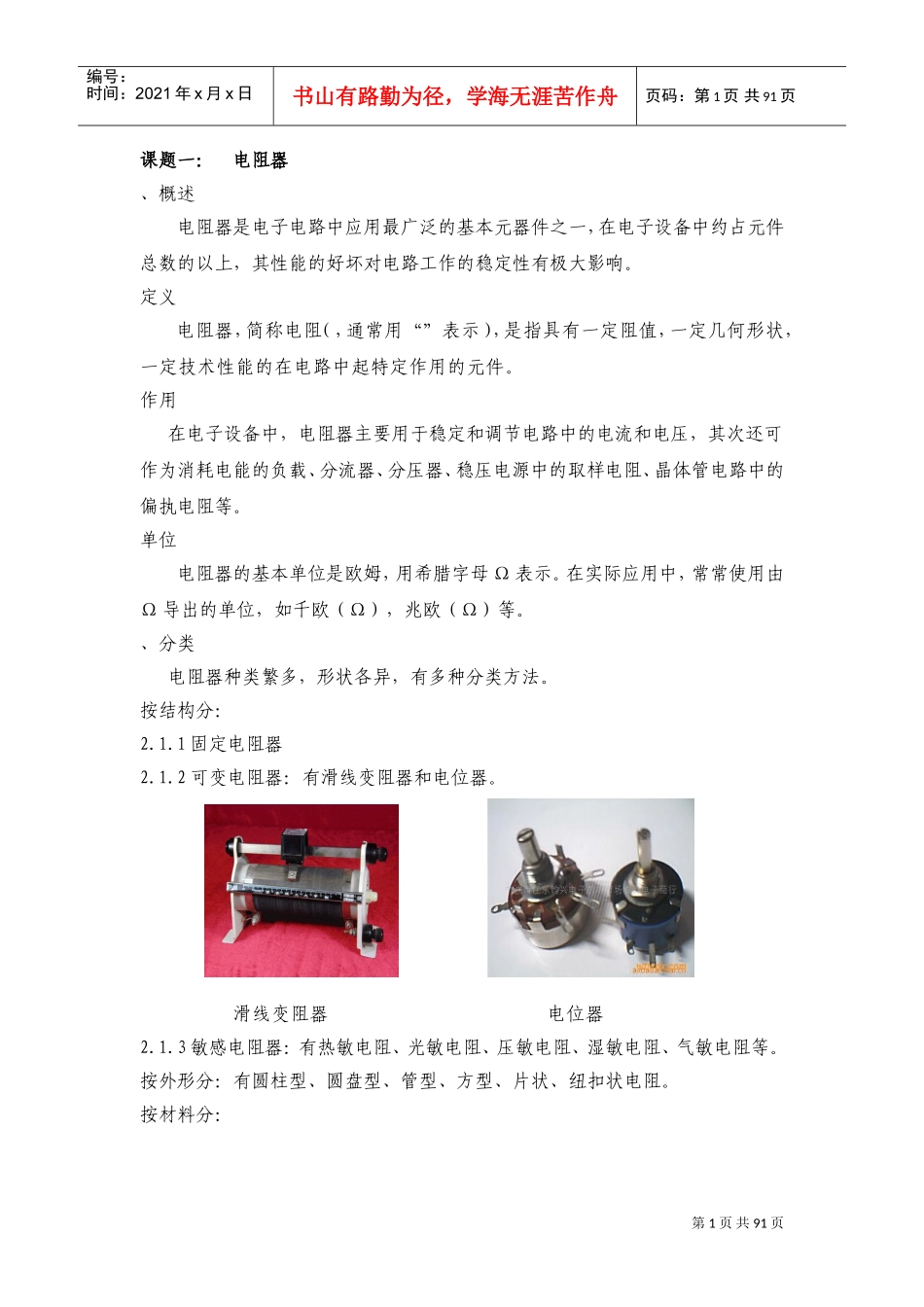

电子技能训练教案(DOC115页)_第1页
1/91

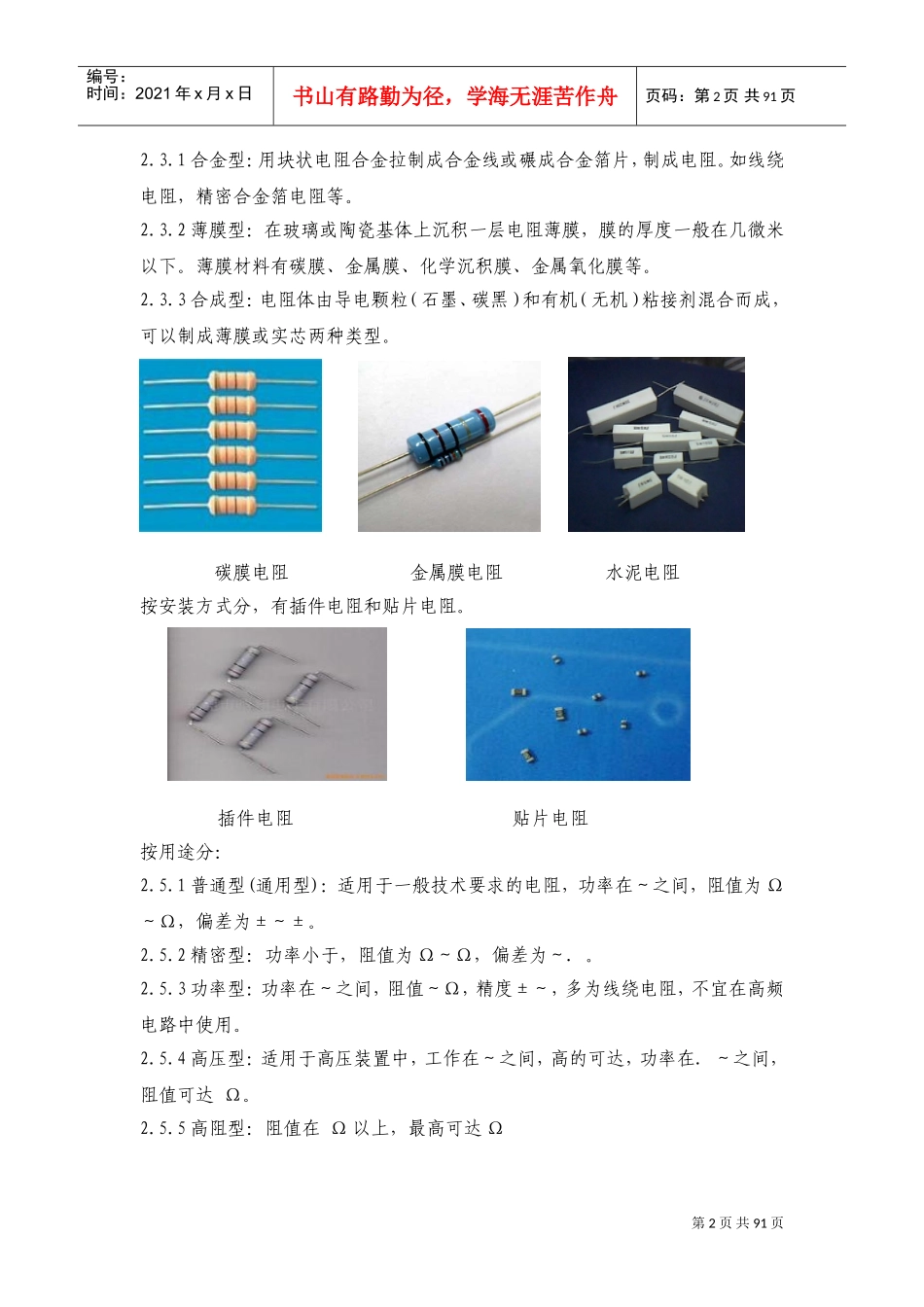

电子技能训练教案(DOC115页)_第2页
2/91

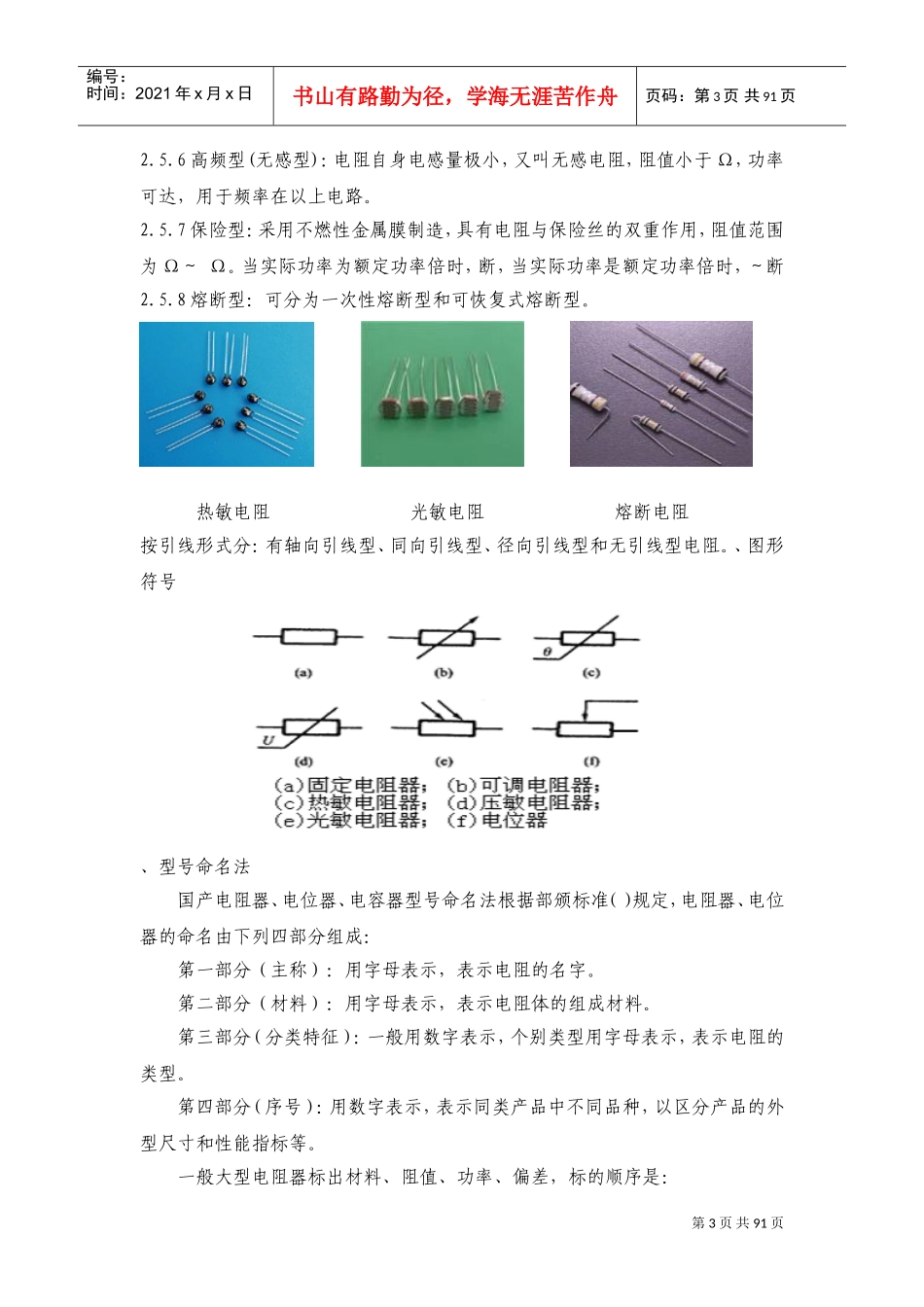

电子技能训练教案(DOC115页)_第3页
3/91
第1页共91页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共91页课题一:电阻器、概述电阻器是电子电路中应用最广泛的基本元器件之一,在电子设备中约占元件总数的以上,其性能的好坏对电路工作的稳定性有极大影响。定义电阻器,简称电阻(,通常用“”表示),是指具有一定阻值,一定几何形状,一定技术性能的在电路中起特定作用的元件。作用在电子设备中,电阻器主要用于稳定和调节电路中的电流和电压,其次还可作为消耗电能的负载、分流器、分压器、稳压电源中的取样电阻、晶体管电路中的偏执电阻等。单位电阻器的基本单位是欧姆,用希腊字母Ω表示。在实际应用中,常常使用由Ω导出的单位,如千欧(Ω),兆欧(Ω)等。、分类电阻器种类繁多,形状各异,有多种分类方法。按结构分:2.1.1固定电阻器2.1.2可变电阻器:有滑线变阻器和电位器。滑线变阻器电位器2.1.3敏感电阻器:有热敏电阻、光敏电阻、压敏电阻、湿敏电阻、气敏电阻等。按外形分:有圆柱型、圆盘型、管型、方型、片状、纽扣状电阻。按材料分:第2页共91页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共91页2.3.1合金型:用块状电阻合金拉制成合金线或碾成合金箔片,制成电阻。如线绕电阻,精密合金箔电阻等。2.3.2薄膜型:在玻璃或陶瓷基体上沉积一层电阻薄膜,膜的厚度一般在几微米以下。薄膜材料有碳膜、金属膜、化学沉积膜、金属氧化膜等。2.3.3合成型:电阻体由导电颗粒(石墨、碳黑)和有机(无机)粘接剂混合而成,可以制成薄膜或实芯两种类型。碳膜电阻金属膜电阻水泥电阻按安装方式分,有插件电阻和贴片电阻。插件电阻贴片电阻按用途分:2.5.1普通型(通用型):适用于一般技术要求的电阻,功率在~之间,阻值为Ω~Ω,偏差为±~±。2.5.2精密型:功率小于,阻值为Ω~Ω,偏差为~.。2.5.3功率型:功率在~之间,阻值~Ω,精度±~,多为线绕电阻,不宜在高频电路中使用。2.5.4高压型:适用于高压装置中,工作在~之间,高的可达,功率在.~之间,阻值可达Ω。2.5.5高阻型:阻值在Ω以上,最高可达Ω第3页共91页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共91页2.5.6高频型(无感型):电阻自身电感量极小,又叫无感电阻,阻值小于Ω,功率可达,用于频率在以上电路。2.5.7保险型:采用不燃性金属膜制造,具有电阻与保险丝的双重作用,阻值范围为Ω~Ω。当实际功率为额定功率倍时,断,当实际功率是额定功率倍时,~断2.5.8熔断型:可分为一次性熔断型和可恢复式熔断型。热敏电阻光敏电阻熔断电阻按引线形式分:有轴向引线型、同向引线型、径向引线型和无引线型电阻。、图形符号、型号命名法国产电阻器、电位器、电容器型号命名法根据部颁标准()规定,电阻器、电位器的命名由下列四部分组成:第一部分(主称):用字母表示,表示电阻的名字。第二部分(材料):用字母表示,表示电阻体的组成材料。第三部分(分类特征):一般用数字表示,个别类型用字母表示,表示电阻的类型。第四部分(序号):用数字表示,表示同类产品中不同品种,以区分产品的外型尺寸和性能指标等。一般大型电阻器标出材料、阻值、功率、偏差,标的顺序是:第4页共91页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共91页小电阻只标阻值与偏差,材料由表体颜色表示,功率由尺寸大小估计。它们的型号及意义见下表:第部分:主称第部分:材料第部分:特征分类第部分:序号符号意义符号意义符号意义电阻器电位器电阻器碳膜普通普通对主称、材料相同,仅性能指标、尺寸大小有差别,但基本不影响互换使用的产品,给予同一序号;若性能指标、尺寸大小明显影响互换使用时,则在序号后面用大写字母作为区别代号。电位器合成膜普通普通有机实芯超高频――无机实芯高阻――金属膜高温――氧化膜――――沉积膜精密精密玻璃釉膜高压特殊函数硼碳膜特殊特殊硅碳膜高功率――线绕可调――压敏――微调光敏――多圈热敏温度补偿用――温度测量用――第5页共91页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共91页旁热式...
