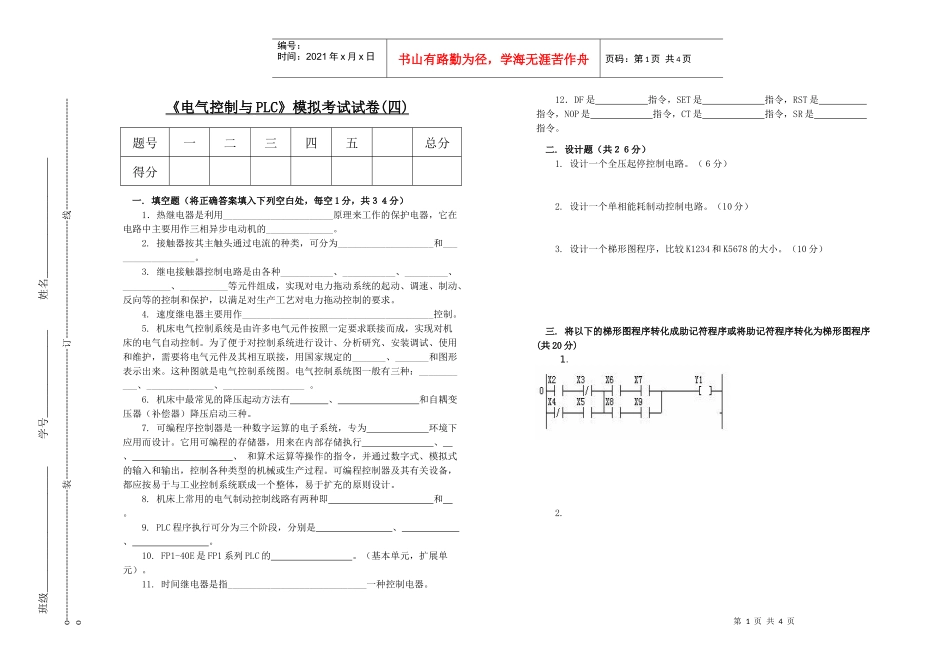

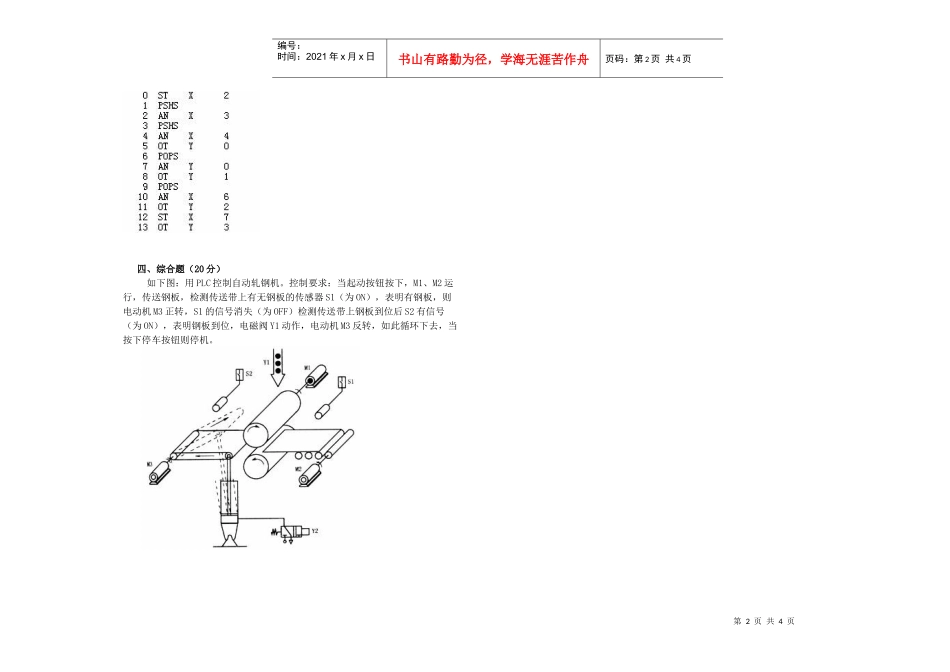

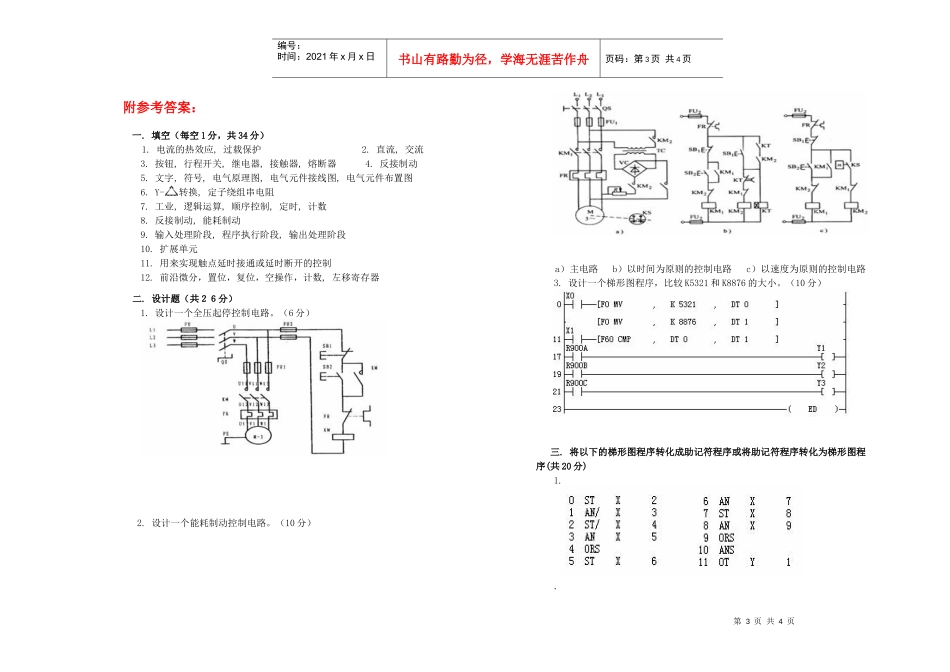

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页《电气控制与PLC》模拟考试试卷(四)题号一二三四五总分得分一.填空题（将正确答案填入下列空白处，每空1分，共３４分）1．热继电器是利用_______________________原理来工作的保护电器，它在电路中主要用作三相异步电动机的______________。2.接触器按其主触头通过电流的种类，可分为____________________和__________________。3.继电接触器控制电路是由各种___________、___________、_________、__________、__________等元件组成，实现对电力拖动系统的起动、调速、制动、反向等的控制和保护，以满足对生产工艺对电力拖动控制的要求。4.速度继电器主要用作________________________________________控制。5.机床电气控制系统是由许多电气元件按照一定要求联接而成，实现对机床的电气自动控制。为了便于对控制系统进行设计、分析研究、安装调试、使用和维护，需要将电气元件及其相互联接，用国家规定的_______、_______和图形表示出来。这种图就是电气控制系统图。电气控制系统图一般有三种：___________、______________、_________________。6.机床中最常见的降压起动方法有、和自耦变压器（补偿器）降压启动三种。7.可编程序控制器是一种数字运算的电子系统，专为环境下应用而设计。它用可编程的存储器，用来在内部存储执行、、、和算术运算等操作的指令，并通过数字式、模拟式的输入和输出，控制各种类型的机械或生产过程。可编程控制器及其有关设备，都应按易于与工业控制系统联成一个整体，易于扩充的原则设计。8.机床上常用的电气制动控制线路有两种即和。9.PLC程序执行可分为三个阶段，分别是、、。10.FP1-40E是FP1系列PLC的。（基本单元，扩展单元）。11.时间继电器是指_____________________________一种控制电器。12．DF是指令，SET是指令，RST是指令，NOP是指令，CT是指令，SR是指令。二.设计题（共２６分）1.设计一个全压起停控制电路。（６分）2.设计一个单相能耗制动控制电路。（10分）3.设计一个梯形图程序，比较K1234和K5678的大小。（10分）三.将以下的梯形图程序转化成助记符程序或将助记符程序转化为梯形图程序(共20分)1.2.班级_______________________学号________________姓名______________________o-----------------------------------------装-----------------------------------------订-------------------------------------线-----------------------------------o第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页四、综合题（20分）如下图：用PLC控制自动轧钢机。控制要求：当起动按钮按下，M1、M2运行，传送钢板，检测传送带上有无钢板的传感器S1（为ON），表明有钢板，则电动机M3正转，S1的信号消失（为OFF）检测传送带上钢板到位后S2有信号（为ON），表明钢板到位，电磁阀Y1动作，电动机M3反转，如此循环下去，当按下停车按钮则停机。第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页附参考答案：一.填空（每空1分，共34分）1.电流的热效应,过载保护2.直流,交流3.按钮,行程开关,继电器,接触器,熔断器4.反接制动5.文字,符号,电气原理图,电气元件接线图,电气元件布置图6.Y-转换,定子绕组串电阻7.工业,逻辑运算,顺序控制,定时,计数8.反接制动,能耗制动9.输入处理阶段,程序执行阶段,输出处理阶段10.扩展单元11.用来实现触点延时接通或延时断开的控制12.前沿微分，置位，复位，空操作，计数,左移寄存器二.设计题（共２６分）1.设计一个全压起停控制电路。（6分）2.设计一个能耗制动控制电路。（10分）a）主电路b）以时间为原则的控制电路c）以速度为原则的控制电路3.设计一个梯形图程序，比较K5321和K8876的大小。（10分）三.将以下的梯形图程序转化成助记符程序或将助记符程序转化为梯形图程序(共20分)1..第4页共4页第3页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共4页2..四.综合题（20分）
