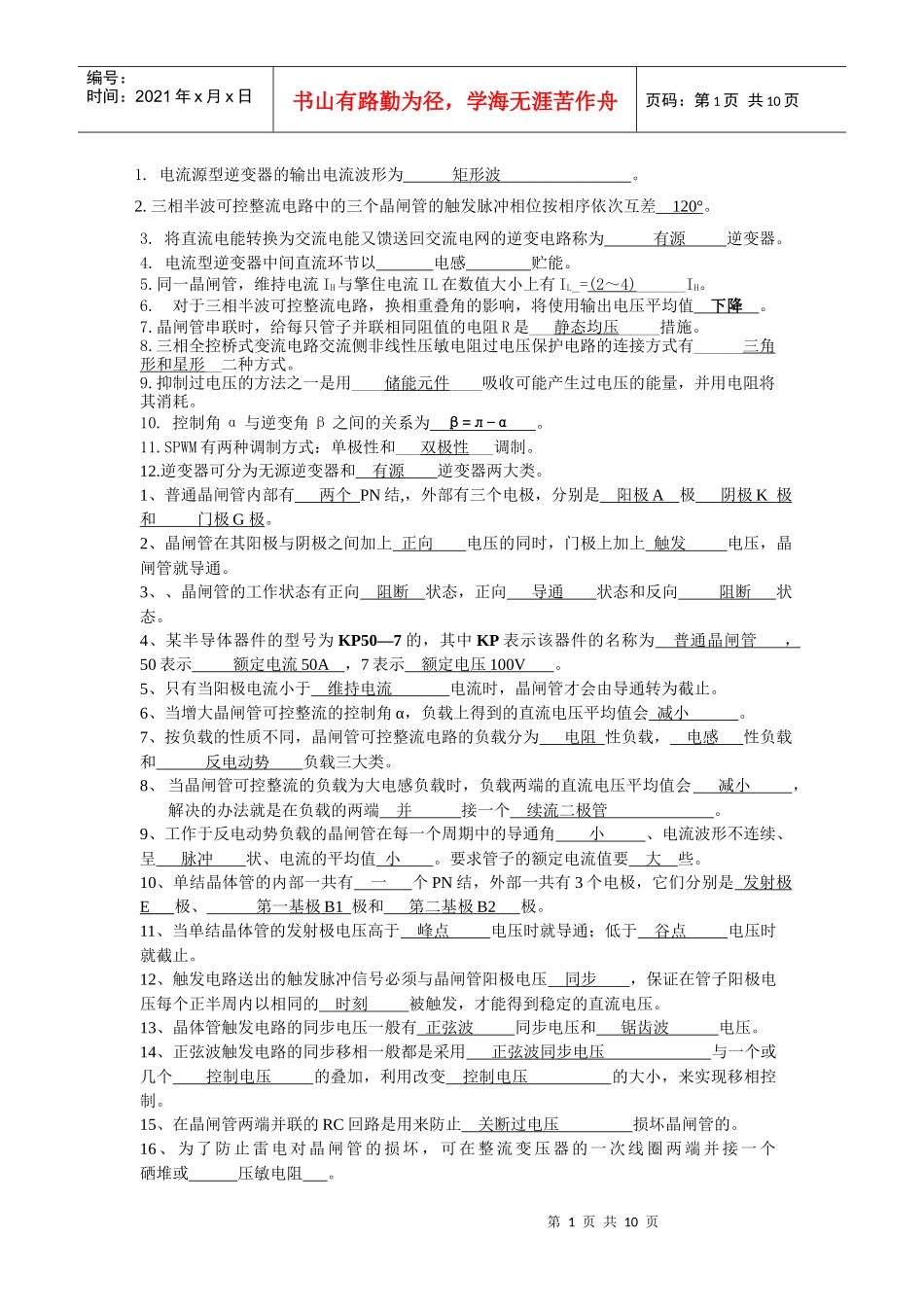

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页1.电流源型逆变器的输出电流波形为矩形波。2.三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差120°。3.将直流电能转换为交流电能又馈送回交流电网的逆变电路称为有源逆变器。4.电流型逆变器中间直流环节以电感贮能。5.同一晶闸管，维持电流IH与擎住电流IL在数值大小上有IL_=(2～4)______IH。6.对于三相半波可控整流电路，换相重叠角的影响，将使用输出电压平均值下降。7.晶闸管串联时，给每只管子并联相同阻值的电阻R是___静态均压_____措施。8.三相全控桥式变流电路交流侧非线性压敏电阻过电压保护电路的连接方式有______三角形和星形__二种方式。9.抑制过电压的方法之一是用____储能元件____吸收可能产生过电压的能量，并用电阻将其消耗。10.控制角α与逆变角β之间的关系为β=л-α。11.SPWM有两种调制方式：单极性和___双极性___调制。12.逆变器可分为无源逆变器和__有源____逆变器两大类。1、普通晶闸管内部有两个PN结,，外部有三个电极，分别是阳极A极阴极K极和门极G极。2、晶闸管在其阳极与阴极之间加上正向电压的同时，门极上加上触发电压，晶闸管就导通。3、、晶闸管的工作状态有正向阻断状态，正向导通状态和反向阻断状态。4、某半导体器件的型号为KP50—7的，其中KP表示该器件的名称为普通晶闸管，50表示额定电流50A，7表示额定电压100V。5、只有当阳极电流小于维持电流电流时，晶闸管才会由导通转为截止。6、当增大晶闸管可控整流的控制角α，负载上得到的直流电压平均值会减小。7、按负载的性质不同，晶闸管可控整流电路的负载分为电阻性负载，电感性负载和反电动势负载三大类。8、当晶闸管可控整流的负载为大电感负载时，负载两端的直流电压平均值会减小，解决的办法就是在负载的两端并接一个续流二极管。9、工作于反电动势负载的晶闸管在每一个周期中的导通角小、电流波形不连续、呈脉冲状、电流的平均值小。要求管子的额定电流值要大些。10、单结晶体管的内部一共有一个PN结，外部一共有3个电极，它们分别是发射极E极、第一基极B1极和第二基极B2极。11、当单结晶体管的发射极电压高于峰点电压时就导通；低于谷点电压时就截止。12、触发电路送出的触发脉冲信号必须与晶闸管阳极电压同步，保证在管子阳极电压每个正半周内以相同的时刻被触发，才能得到稳定的直流电压。13、晶体管触发电路的同步电压一般有正弦波同步电压和锯齿波电压。14、正弦波触发电路的同步移相一般都是采用正弦波同步电压与一个或几个控制电压的叠加，利用改变控制电压的大小，来实现移相控制。15、在晶闸管两端并联的RC回路是用来防止关断过电压损坏晶闸管的。16、为了防止雷电对晶闸管的损坏，可在整流变压器的一次线圈两端并接一个硒堆或压敏电阻。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页17、用来保护晶闸管过电流的熔断器叫快速熔断器。7、晶闸管整流装置的功率因数定义为交流侧有功功率与视在功率之比。8、晶闸管装置的容量愈大，则高次谐波愈大，对电网的影响愈大。9、在装置容量大的场合，为了保证电网电压稳定，需要有无功功率补偿，最常用的方法是在负载侧并联电容。1、某半导体器件的型号为KS50—7的，其中KS表示该器件的名称为双向晶闸管，50表示额定电流50A，7表示额定电压100V。2、某半导体器件的型号为KN100/50—7，其中KN表示该器件的名称为逆导晶闸管100表示晶闸管额定电流为100A，50表示二极管额定电流为50A，7表示额定电压100V。3、双向晶闸管的四种触发方式分别是Ⅰ+、Ⅰ-、Ⅲ+和Ⅲ-。实际工作时尽量避免使用Ⅲ+方式。5、晶闸管整流装置的功率因数定义为交流侧有功功率与视在功率之比。1、GTO的全称是门极可关断晶闸管，图形符号为；GTR的全称是大功率晶体管，图形符号为；P-MOSFET的全称是功率场效应管，图形符号为；IGBT的全称是绝缘门极晶体管，图形符号为。2、GTO的关断是靠门极加负信号出现门极反向电流来实现的。3、大功率晶体管简称GTR，通常指耗散功率1W以上的晶体管。4、功率场效应管是一种性能优...
