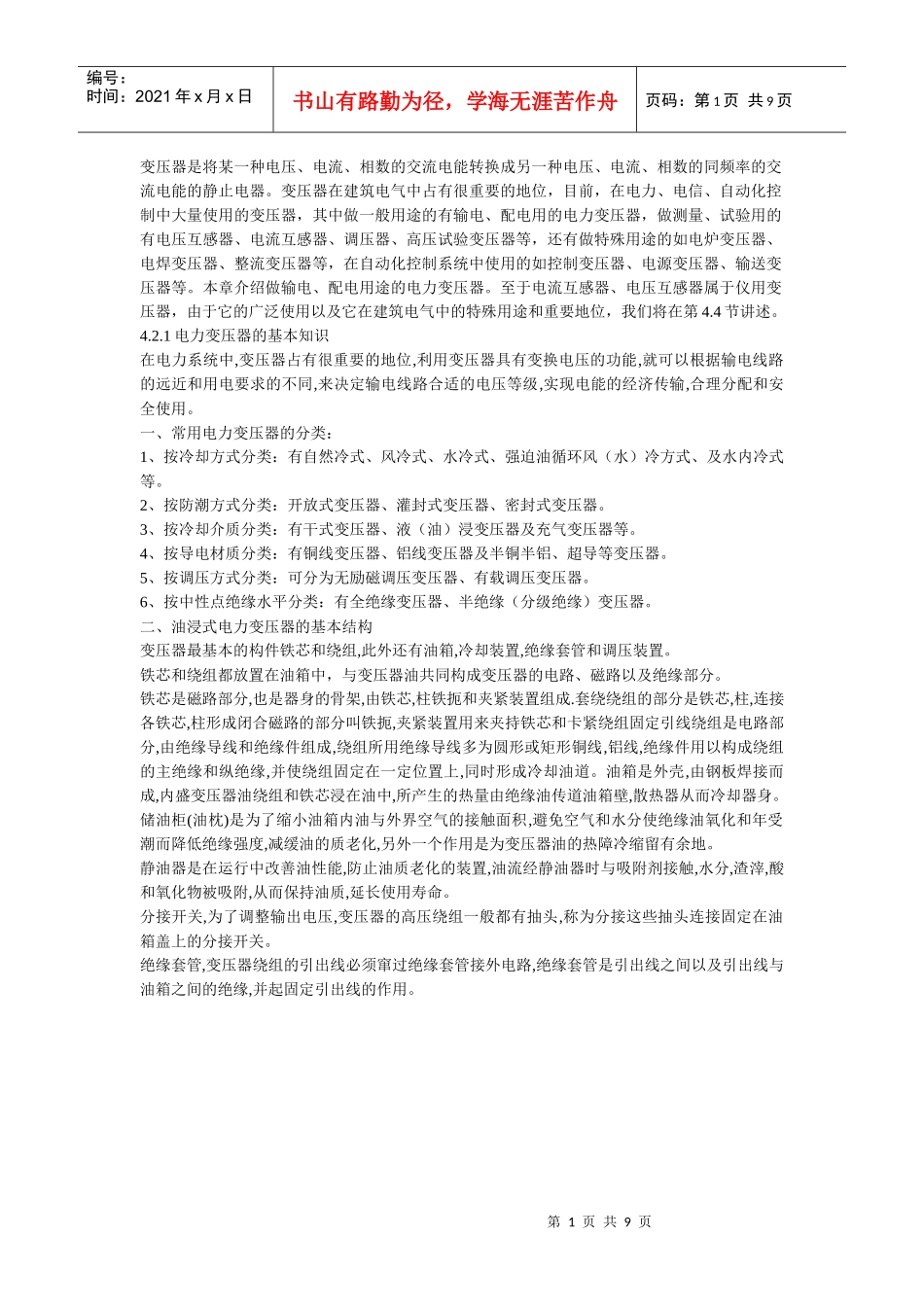

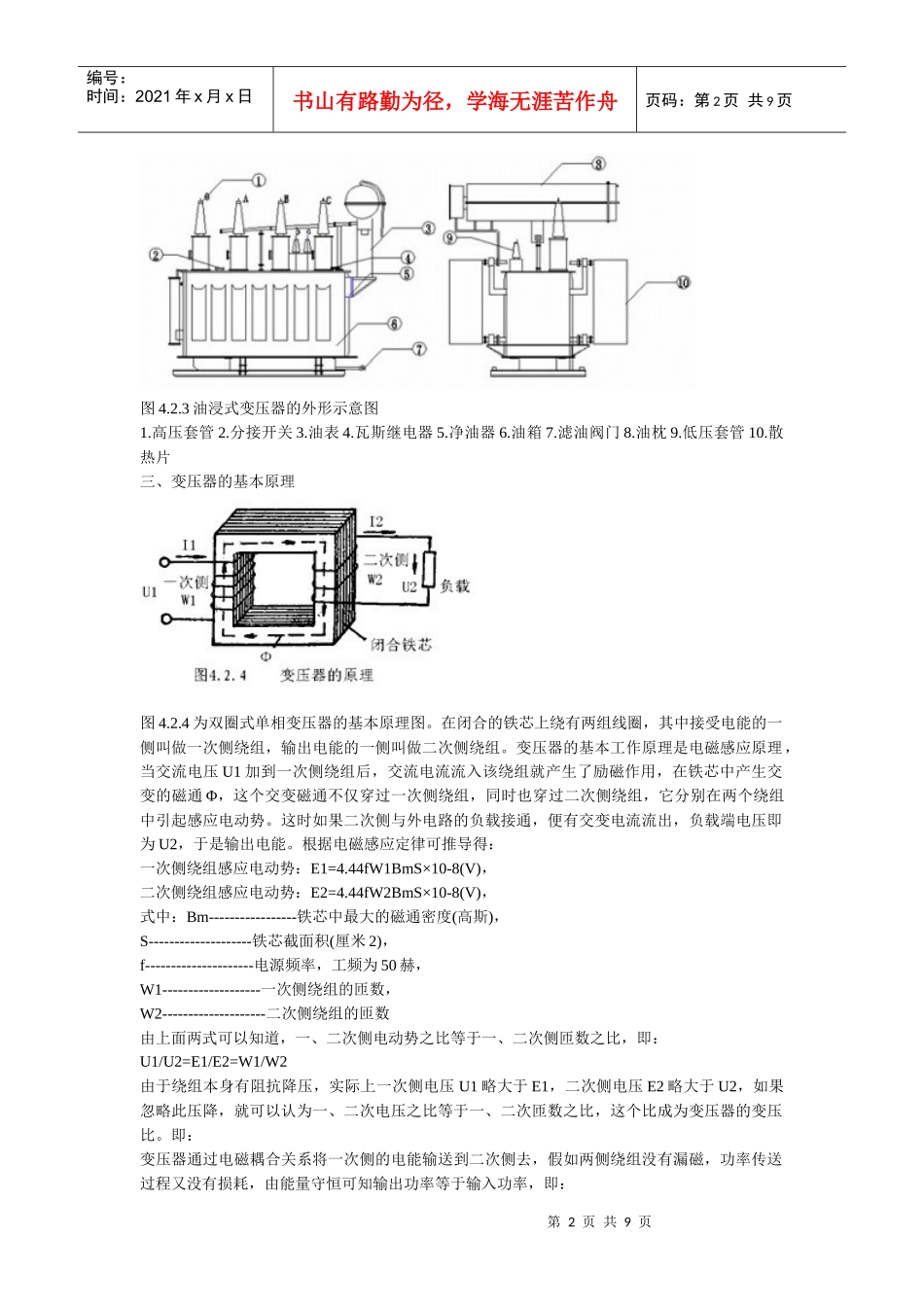

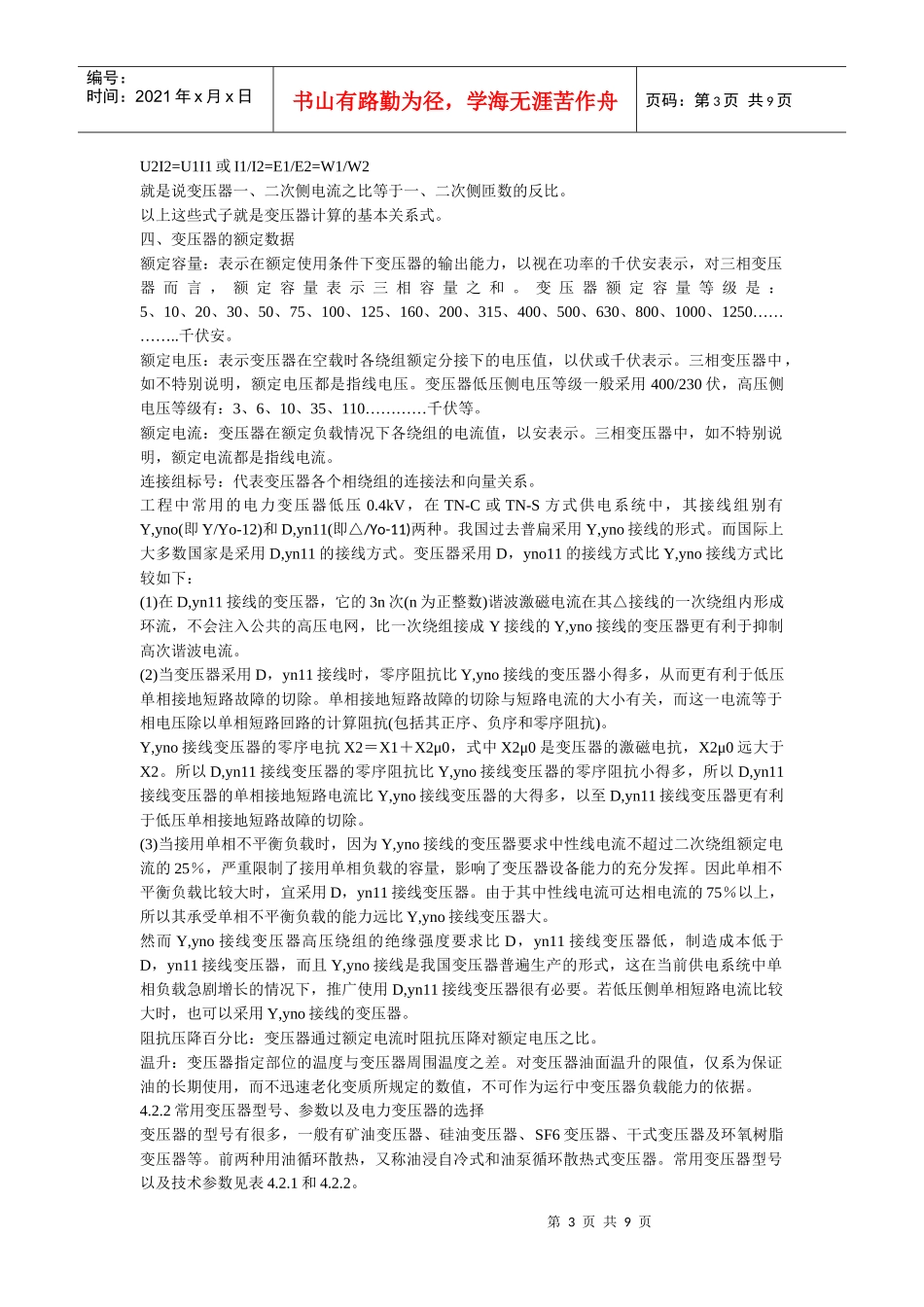

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页变压器是将某一种电压、电流、相数的交流电能转换成另一种电压、电流、相数的同频率的交流电能的静止电器。变压器在建筑电气中占有很重要的地位，目前，在电力、电信、自动化控制中大量使用的变压器，其中做一般用途的有输电、配电用的电力变压器，做测量、试验用的有电压互感器、电流互感器、调压器、高压试验变压器等，还有做特殊用途的如电炉变压器、电焊变压器、整流变压器等，在自动化控制系统中使用的如控制变压器、电源变压器、输送变压器等。本章介绍做输电、配电用途的电力变压器。至于电流互感器、电压互感器属于仪用变压器，由于它的广泛使用以及它在建筑电气中的特殊用途和重要地位，我们将在第4.4节讲述。4.2.1电力变压器的基本知识在电力系统中,变压器占有很重要的地位,利用变压器具有变换电压的功能,就可以根据输电线路的远近和用电要求的不同,来决定输电线路合适的电压等级,实现电能的经济传输,合理分配和安全使用。一、常用电力变压器的分类：1、按冷却方式分类：有自然冷式、风冷式、水冷式、强迫油循环风（水）冷方式、及水内冷式等。2、按防潮方式分类：开放式变压器、灌封式变压器、密封式变压器。3、按冷却介质分类：有干式变压器、液（油）浸变压器及充气变压器等。4、按导电材质分类：有铜线变压器、铝线变压器及半铜半铝、超导等变压器。5、按调压方式分类：可分为无励磁调压变压器、有载调压变压器。6、按中性点绝缘水平分类：有全绝缘变压器、半绝缘（分级绝缘）变压器。二、油浸式电力变压器的基本结构变压器最基本的构件铁芯和绕组,此外还有油箱,冷却装置,绝缘套管和调压装置。铁芯和绕组都放置在油箱中，与变压器油共同构成变压器的电路、磁路以及绝缘部分。铁芯是磁路部分,也是器身的骨架,由铁芯,柱铁扼和夹紧装置组成.套绕绕组的部分是铁芯,柱,连接各铁芯,柱形成闭合磁路的部分叫铁扼,夹紧装置用来夹持铁芯和卡紧绕组固定引线绕组是电路部分,由绝缘导线和绝缘件组成,绕组所用绝缘导线多为圆形或矩形铜线,铝线,绝缘件用以构成绕组的主绝缘和纵绝缘,并使绕组固定在一定位置上,同时形成冷却油道。油箱是外壳,由钢板焊接而成,内盛变压器油绕组和铁芯浸在油中,所产生的热量由绝缘油传道油箱壁,散热器从而冷却器身。储油柜(油枕)是为了缩小油箱内油与外界空气的接触面积,避免空气和水分使绝缘油氧化和年受潮而降低绝缘强度,减缓油的质老化,另外一个作用是为变压器油的热障冷缩留有余地。静油器是在运行中改善油性能,防止油质老化的装置,油流经静油器时与吸附剂接触,水分,渣滓,酸和氧化物被吸附,从而保持油质,延长使用寿命。分接开关,为了调整输出电压,变压器的高压绕组一般都有抽头,称为分接这些抽头连接固定在油箱盖上的分接开关。绝缘套管,变压器绕组的引出线必须窜过绝缘套管接外电路,绝缘套管是引出线之间以及引出线与油箱之间的绝缘,并起固定引出线的作用。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页图4.2.3油浸式变压器的外形示意图1.高压套管2.分接开关3.油表4.瓦斯继电器5.净油器6.油箱7.滤油阀门8.油枕9.低压套管10.散热片三、变压器的基本原理图4.2.4为双圈式单相变压器的基本原理图。在闭合的铁芯上绕有两组线圈，其中接受电能的一侧叫做一次侧绕组，输出电能的一侧叫做二次侧绕组。变压器的基本工作原理是电磁感应原理，当交流电压U1加到一次侧绕组后，交流电流流入该绕组就产生了励磁作用，在铁芯中产生交变的磁通Φ，这个交变磁通不仅穿过一次侧绕组，同时也穿过二次侧绕组，它分别在两个绕组中引起感应电动势。这时如果二次侧与外电路的负载接通，便有交变电流流出，负载端电压即为U2，于是输出电能。根据电磁感应定律可推导得：一次侧绕组感应电动势：E1=4.44fW1BmS×10-8(V)，二次侧绕组感应电动势：E2=4.44fW2BmS×10-8(V)，式中：Bm-----------------铁芯中最大的磁通密度(高斯)，S--------------------铁芯截面积(厘米2)，f---------------------电源频率，工频为50赫，W1-------------------...
