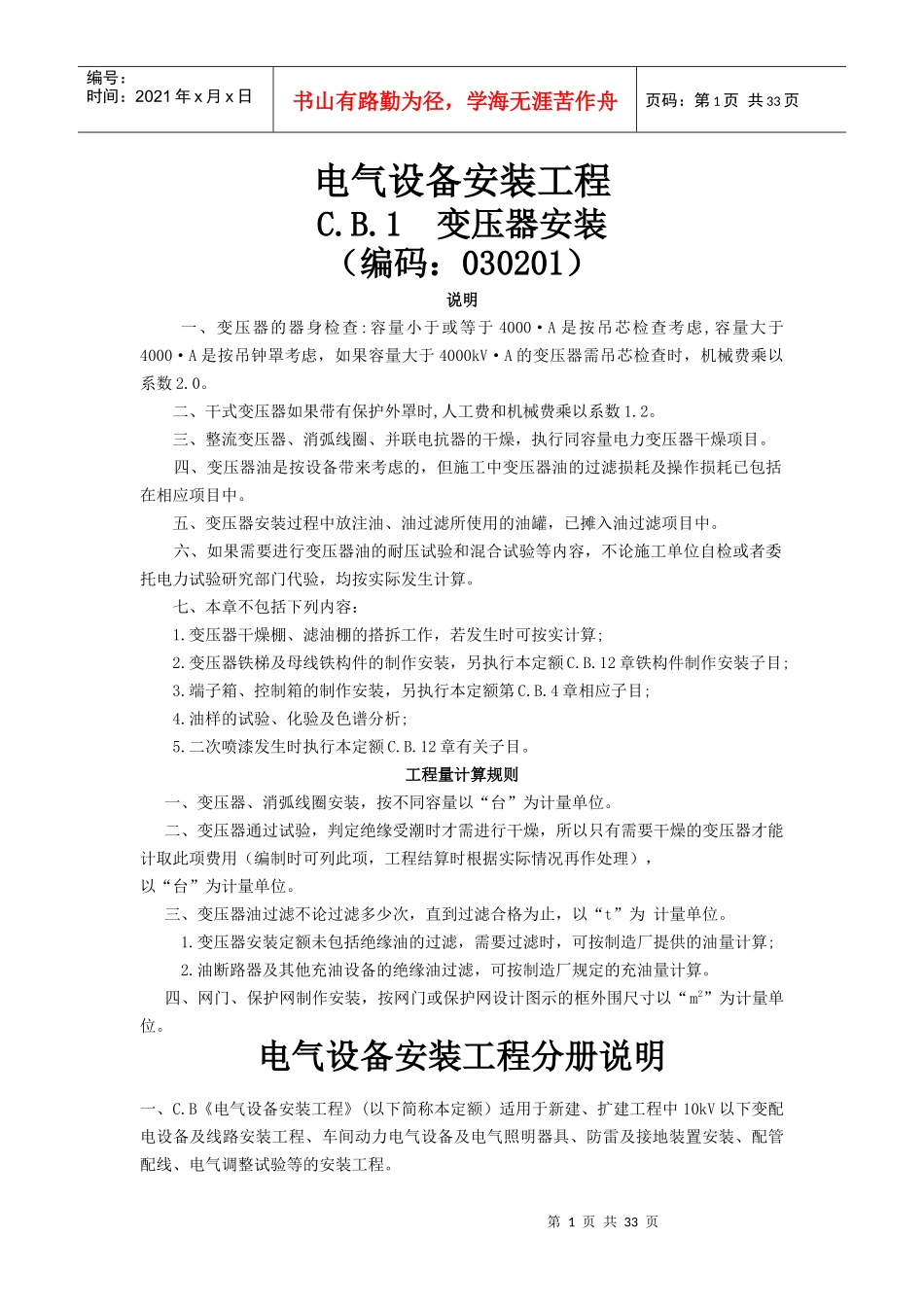

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页电气设备安装工程C.B.1变压器安装（编码：030201）说明一、变压器的器身检查:容量小于或等于4000·A是按吊芯检查考虑,容量大于4000·A是按吊钟罩考虑，如果容量大于4000kV·A的变压器需吊芯检查时，机械费乘以系数2.0。二、干式变压器如果带有保护外罩时,人工费和机械费乘以系数1.2。三、整流变压器、消弧线圈、并联电抗器的干燥，执行同容量电力变压器干燥项目。四、变压器油是按设备带来考虑的，但施工中变压器油的过滤损耗及操作损耗已包括在相应项目中。五、变压器安装过程中放注油、油过滤所使用的油罐，已摊入油过滤项目中。六、如果需要进行变压器油的耐压试验和混合试验等内容，不论施工单位自检或者委托电力试验研究部门代验，均按实际发生计算。七、本章不包括下列内容：1.变压器干燥棚、滤油棚的搭拆工作，若发生时可按实计算;2.变压器铁梯及母线铁构件的制作安装，另执行本定额C.B.12章铁构件制作安装子目;3.端子箱、控制箱的制作安装，另执行本定额第C.B.4章相应子目;4.油样的试验、化验及色谱分析;5.二次喷漆发生时执行本定额C.B.12章有关子目。工程量计算规则一、变压器、消弧线圈安装，按不同容量以“台”为计量单位。二、变压器通过试验，判定绝缘受潮时才需进行干燥，所以只有需要干燥的变压器才能计取此项费用（编制时可列此项，工程结算时根据实际情况再作处理），以“台”为计量单位。三、变压器油过滤不论过滤多少次，直到过滤合格为止，以“t”为计量单位。1.变压器安装定额未包括绝缘油的过滤，需要过滤时，可按制造厂提供的油量计算;2.油断路器及其他充油设备的绝缘油过滤，可按制造厂规定的充油量计算。四、网门、保护网制作安装，按网门或保护网设计图示的框外围尺寸以“m2”为计量单位。电气设备安装工程分册说明一、C.B《电气设备安装工程》(以下简称本定额）适用于新建、扩建工程中10kV以下变配电设备及线路安装工程、车间动力电气设备及电气照明器具、防雷及接地装置安装、配管配线、电气调整试验等的安装工程。第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页二、本定额主要依据的标准、规范有：1.《电气装置安装工程高压电器施工及验收规范》GBJ147-90;2.《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90;3.《电气装置安装工程母线装置施工及验收规范》GBJ149-90;4.《电气装置安装工程电气设备交接试验标准》GB50150-2006;5.《电气装置安装工程电缆线路施工及验收规范》GB50168-2006;6.《电气装置安装工程接地装置施工及验收规范》GB50169-2006;7.《电气装置安装工程旋转电机施工及验收规范》GB50170-2006;8.《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-92;9.《电气装置安装工程蓄电池施工及验收规范》GB50172-92;10.《电气装置安装工程35kV及以下架空电力线路施工及验收规范》GB50173-92;11.《电气装置安装工程低压电器施工及验收规范》GB50254-96;12.《电气装置安装工程电力变流设备施工及验收规范》GB50255-96;13.《电气装置安装工程起重机电气装置施工验收规范》GB50256-96;14.《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-96;15.《建筑电气工程施工质量验收规范》GB50303-2002;16.《电力建设安全工作规程(火力发电厂部分)》GL-5009.1-2002;17.《民用建筑电气设计规范》JCJ/T16-2008;18.《建筑照明设计标准》GB50034-2004;19.《电力建设质量等级评定标准》。三、本定额的工程内容除各章节已说明的工序外，还包括：施工准备、设备器材工器具的场内搬运、开箱检查、安装、调整试验、收尾、清理、配合质量检验、工种间交叉配合、临时移动水、电源的停歇时间。四、本定额不包括以下内容：1．10kV以上及专业专用项目的电气设备安装;2．电气设备（如电动机等）本体安装及配合机械设备进行单体试运转和联合试运转工作。五、起重机的机械部分以及电机的安装，执行C.A《机械设备安装工程》相关项目。六、关于下列各项费用的规定:1．脚...
