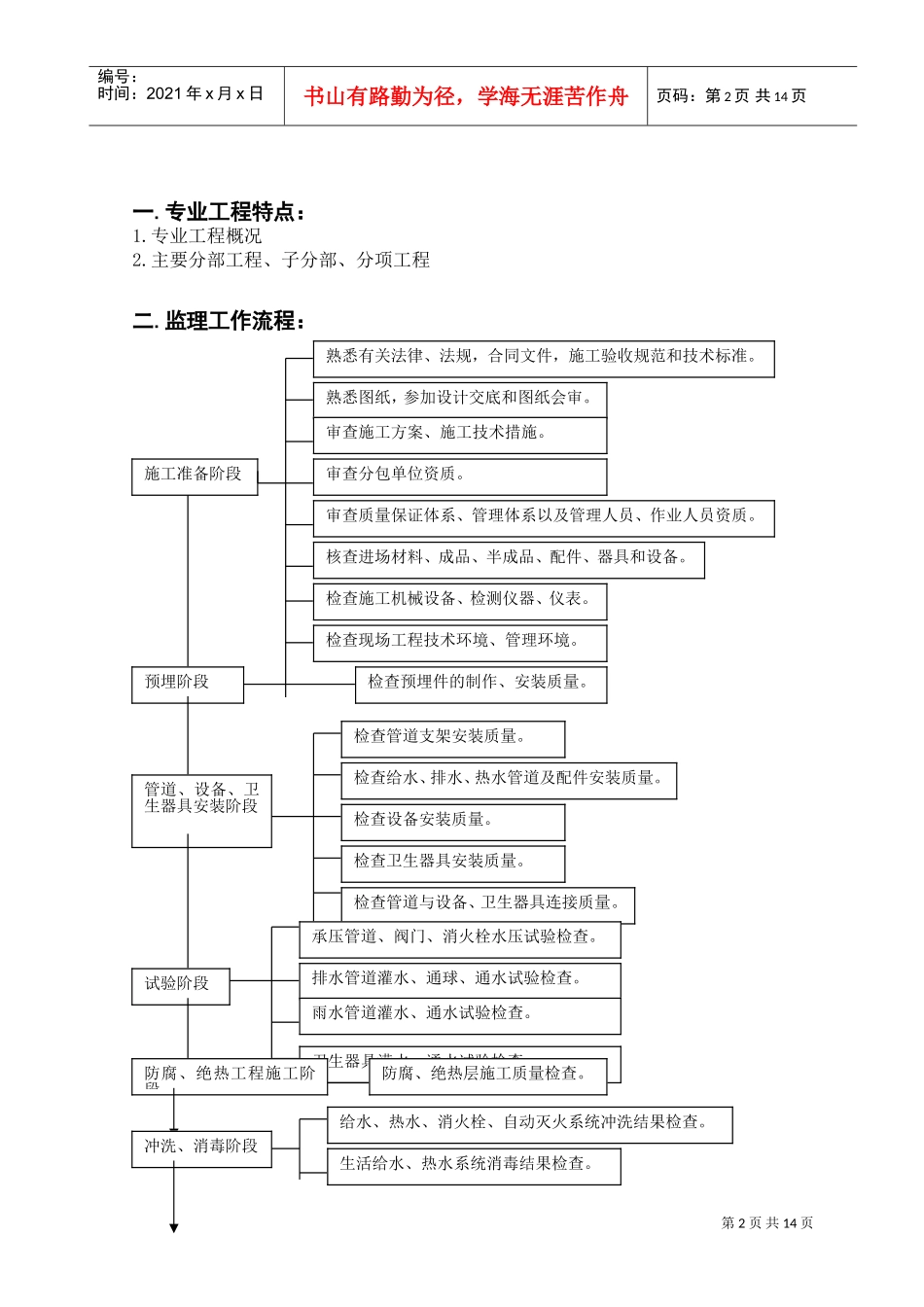

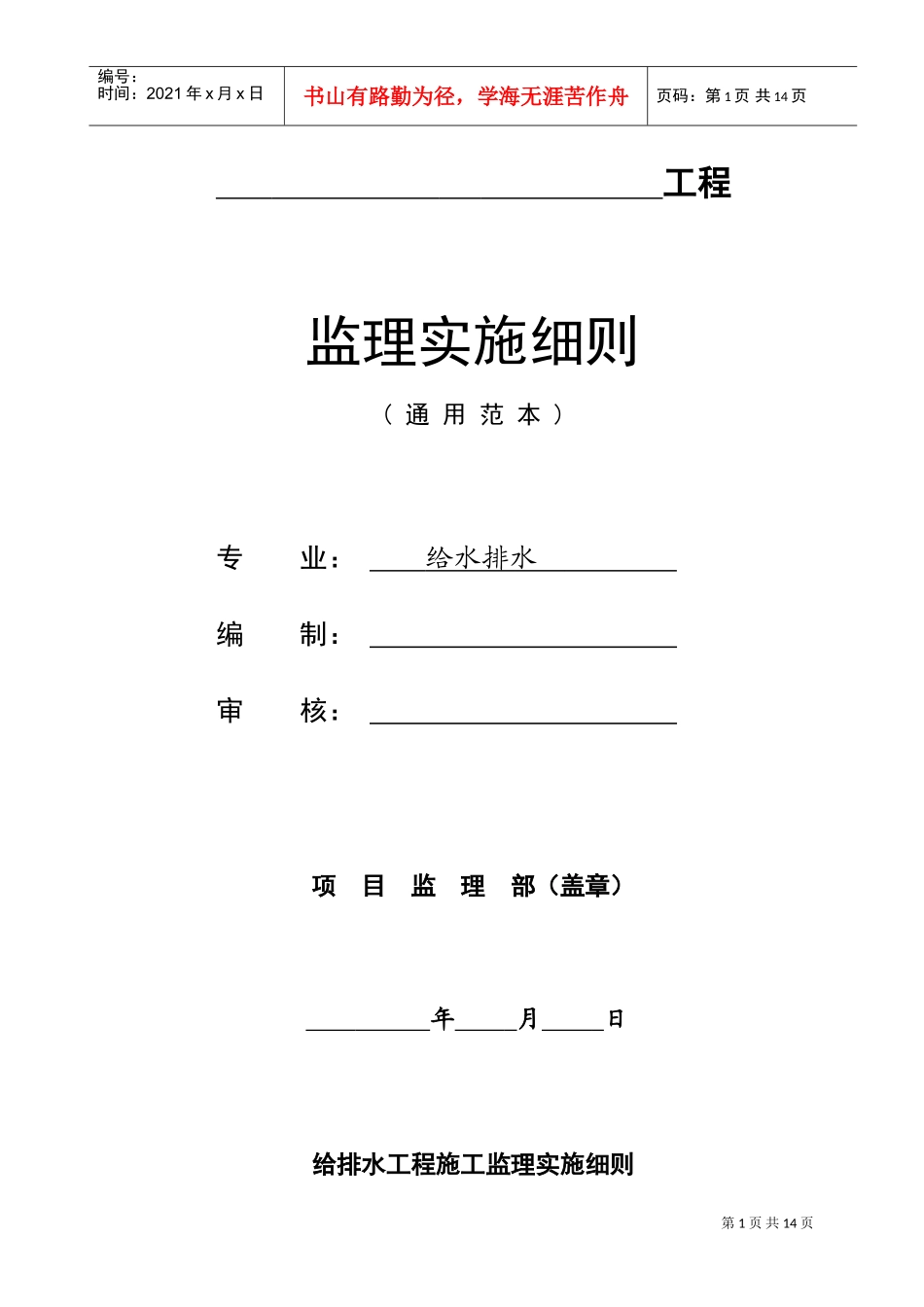

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页工程监理实施细则(通用范本)专业：给水排水编制：审核：项目监理部（盖章）年月日给排水工程施工监理实施细则第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页一.专业工程特点：1.专业工程概况2.主要分部工程、子分部、分项工程二.监理工作流程：施工准备阶段熟悉有关法律、法规，合同文件，施工验收规范和技术标准。熟悉图纸，参加设计交底和图纸会审。审查施工方案、施工技术措施。审查分包单位资质。审查质量保证体系、管理体系以及管理人员、作业人员资质。核查进场材料、成品、半成品、配件、器具和设备。检查施工机械设备、检测仪器、仪表。检查现场工程技术环境、管理环境。预埋阶段检查预埋件的制作、安装质量。管道、设备、卫生器具安装阶段检查管道支架安装质量。检查给水、排水、热水管道及配件安装质量。检查设备安装质量。检查卫生器具安装质量。检查管道与设备、卫生器具连接质量。试验阶段承压管道、阀门、消火栓水压试验检查。排水管道灌水、通球、通水试验检查。雨水管道灌水、通水试验检查。卫生器具满水、通水试验检查。防腐、绝热工程施工阶段防腐、绝热层施工质量检查。冲洗、消毒阶段给水、热水、消火栓、自动灭火系统冲洗结果检查。生活给水、热水系统消毒结果检查。第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页三.监理工作的控制要点、目标值和方法：（一）施工前的质量控制工作：1.审查分包单位资质：审查营业执照、资质证书、主要业绩、现场管理班子人员等资料。2.审查施工单位质量保证体系、管理体系以及管理人员、作业人员资质：审查管理人员配置能否满足施工管理需要，各项管理制度、检测制度是否健全，施工员质量员要有与岗位相称的专业资格证书，特殊工种人员上岗证。3.审查施工方案。4.检查施工机械设备、检测仪器、仪表：施工机械设备的数量、性能和运行状况能满足施工需要，检测仪器、仪表要有法定检测机构的检定证书且未超出检定有效期限。5.核查进场主要材料、成品、半成品、配件、器具和设备：（1）具备完整的中文质量合格证明文件；（2）规格、型号及性能检测报告符合国家技术标准和设计要求；（3）外观检查表面无划痕和外力冲击破损；（4）主要器具和设备有完整的安装使用说明书；（5）生活给水系统所涉及的材料必须达到饮用水卫生标准。6.阀门安装前的强度和严密性试验检查。检验方法：每批（同牌号、同型号、同规格）数量中抽查10%，且不少一个，安装在主干管上起切断作用的阀门全数检查；强度试验压力为阀门公称压力的1.5倍，严密性试验压力为公称压力的1.1倍；试验压力在试验持续时间内应保持不变，且壳体填料及阀辨密封面无渗漏为合格，试验持续时间不小于下表的要求:阀门试验持续时间:公称直径DN（㎜）最短试验持续时间（s）严密性试验强度试验金属密封非金属密封≤5015151565～2003015602506030180（二）施工过程的质量控制工作：1、预埋套管、预留洞质量检查：设备、系统调试阶段设备单机调试。给水、热水系统调试。消火栓系统、自动喷水灭火系统调试。验收阶段组织检验批、分项、子分部工程式验收。参加分部工程、单位工程验收。第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页1.1管道穿地下室和地下构筑物外墙、屋面、卫生间等有防水要求的楼板时，应埋设防水套管，防水套管制作应符合国标S312要求；1.2管道穿越墙壁、楼板应设金属或塑料套管，套管底部与楼板底面平，顶部高出装饰地面20mm，卫生间、厨房内高出50mm，墙壁内的两端和饰面相平；1.3套管的规格、留洞尺寸、平面位置、标高应符合设计要求。2、管道支、吊、托架安装质量检查2.1位置正确，埋设平整、牢固，与管道接触紧密，固定牢靠；2.2滑动支架应灵活，滑桩与滑槽间留3～5mm间隙，纵向移动量符合要求；2.3无热伸长吊架、吊杆垂直安装，有热伸长吊杆向热膨胀反向偏移；2.4支、吊架固定在建筑结构上的，不得影响结构安全；2.5支架、吊架间距应满足以下要求：...
