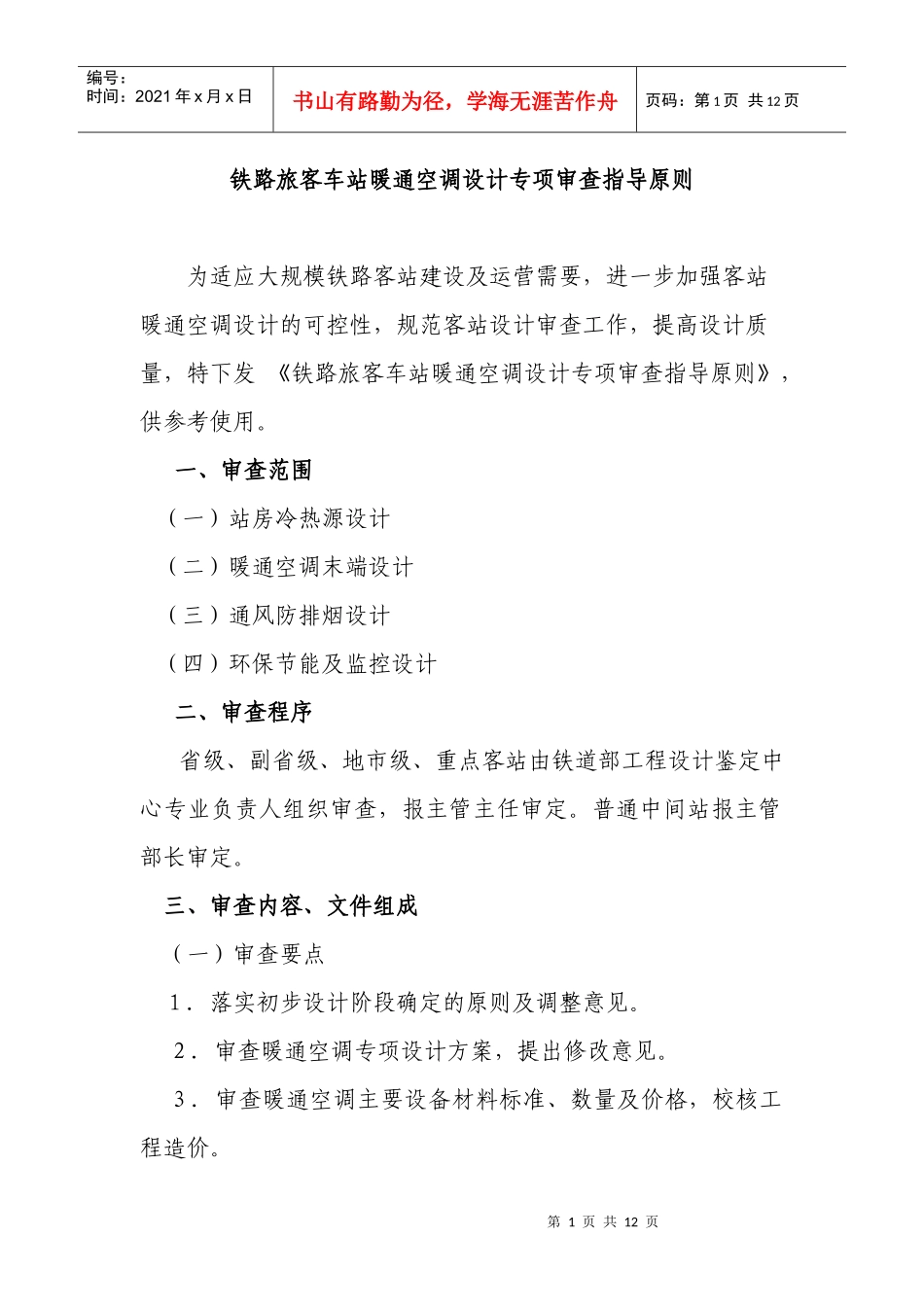

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页铁路旅客车站暖通空调设计专项审查指导原则为适应大规模铁路客站建设及运营需要，进一步加强客站暖通空调设计的可控性，规范客站设计审查工作，提高设计质量，特下发《铁路旅客车站暖通空调设计专项审查指导原则》，供参考使用。一、审查范围（一）站房冷热源设计（二）暖通空调末端设计（三）通风防排烟设计（四）环保节能及监控设计二、审查程序省级、副省级、地市级、重点客站由铁道部工程设计鉴定中心专业负责人组织审查，报主管主任审定。普通中间站报主管部长审定。三、审查内容、文件组成（一）审查要点１．落实初步设计阶段确定的原则及调整意见。２．审查暖通空调专项设计方案，提出修改意见。３．审查暖通空调主要设备材料标准、数量及价格，校核工程造价。第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页４．设计单位根据审查意见，完成鉴修文件报鉴定中心审核后，进入施工图设计阶段。（二）设计文件组成暖通空调工程专项设计是对站房暖通空调工程进行的具体专项研究和设计细化，不用于代替铁路建设管理规定的项目阶段性研究和设计文件。在站房设计的各个阶段，都应按规定同步进行相应的暖通空调方面的研究或设计工作。在站房装修深化方案设计时，同步编制暖通空调工程专项设计文件，在初步设计的基础上，根据审查意见及装修深化方案修正并达到工程化要求，文件单独成册。目次结构为：１．项目总体性概述简述项目概况，公共空间建筑布局、面积、层高、装修方案、结构特征、建筑及装修对暖通空调的要求。2．暖通空调方案概述暖通空调方案设计的思路和方法等，说明初步设计审查意见及执行情况。3．冷热源设计4．重点空间的暖通空调设计第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页站房及重点空间的暖通空调及防排烟设计。空调通风形式及配置措施，末端设施综合，分项及汇总冷热负荷指标，用电指标等（表格）。重点空间一般包括候车厅、售票厅、进站厅、出站厅、主要通道、贵宾室等。5．存在问题和建议等内容。6．附图附表（1）特大、大型站房需提供主要空间平、立、剖面图，室内效果图。（2）特大、大型站房空调系统原理图或流程图，高大空间气流组织及声环境模拟计算图。（3）冷水、空调机房设备布置平面图。室外地埋井、冷却塔及空调室外机组布置图。（4）主要空间室内送回风口、送回风单元、消火栓及地板采暖集配器等设施布置图及节点大样图。（5）各主要空间空间形态、暖通空调措施，分项及汇总冷热负荷指标，用电指标等。（6）其它必要的附图附表。同一条线路中、小型客站根据具体站型分类开展室内暖通空调标准化设计，提供室内效果图标准、样板。第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页四、投资控制站房暖通空调专项设计原则上应在站房初步设计批复的投资下设计，如果与初步设计所批复的投资概算不符的分项列出工程量、单价等变化明细和总金额，并注明增减原因。设计单位应严格按照初步设计批准的标准、投资规模，限额做好设计，控制好建设投资。五、专项文件版面格式（一）采用A3标准的横向幅面。设封面，应有项目名称、阶段、编制单位、编制时间等内容；设扉页，应有编制单位、编制日期、编制人、审核人、审定人、单位总负责人等内容；设目录，层次到“（一）、（二）、（三）……”。（二）章节结构按TB10504-2007《铁路建设项目预可行性研究、可行性研究和设计文件编制办法》采用的汉字编号方式，分别为“一、二、三……”，“（一）、（二）、（三）……”，“1、2、3……”,“（1）、（2）、（3）……”等。第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页（三）文字内容每页分2栏。页边距：上2.5cm，下2.5cm，左3cm，右1.6cm。页眉1.5cm，页脚1.75cm。字体、字号及对齐：“一、二、三……”采用小二号黑体加粗，居中；“（一）、（二）、（三）……”...
