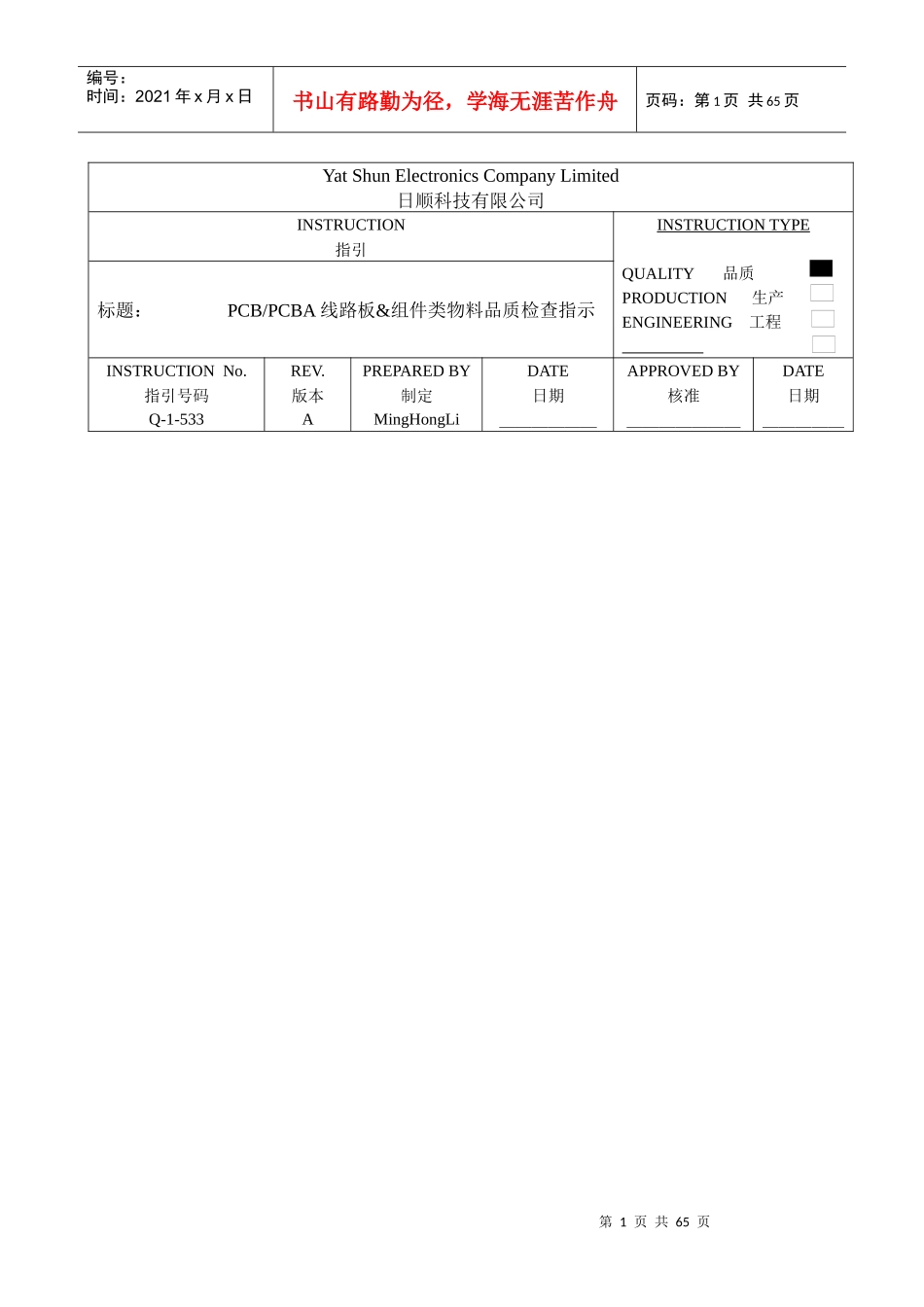

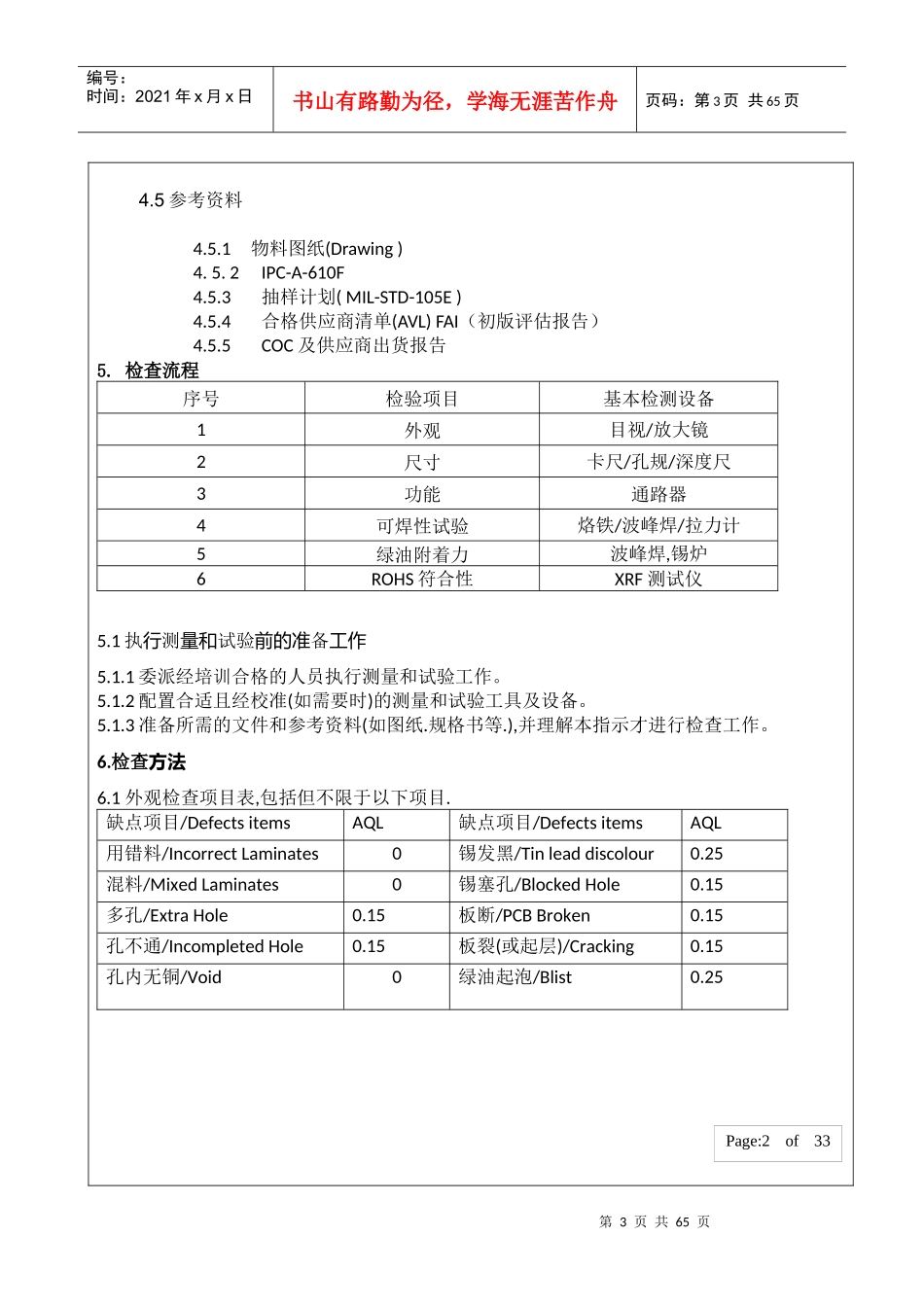

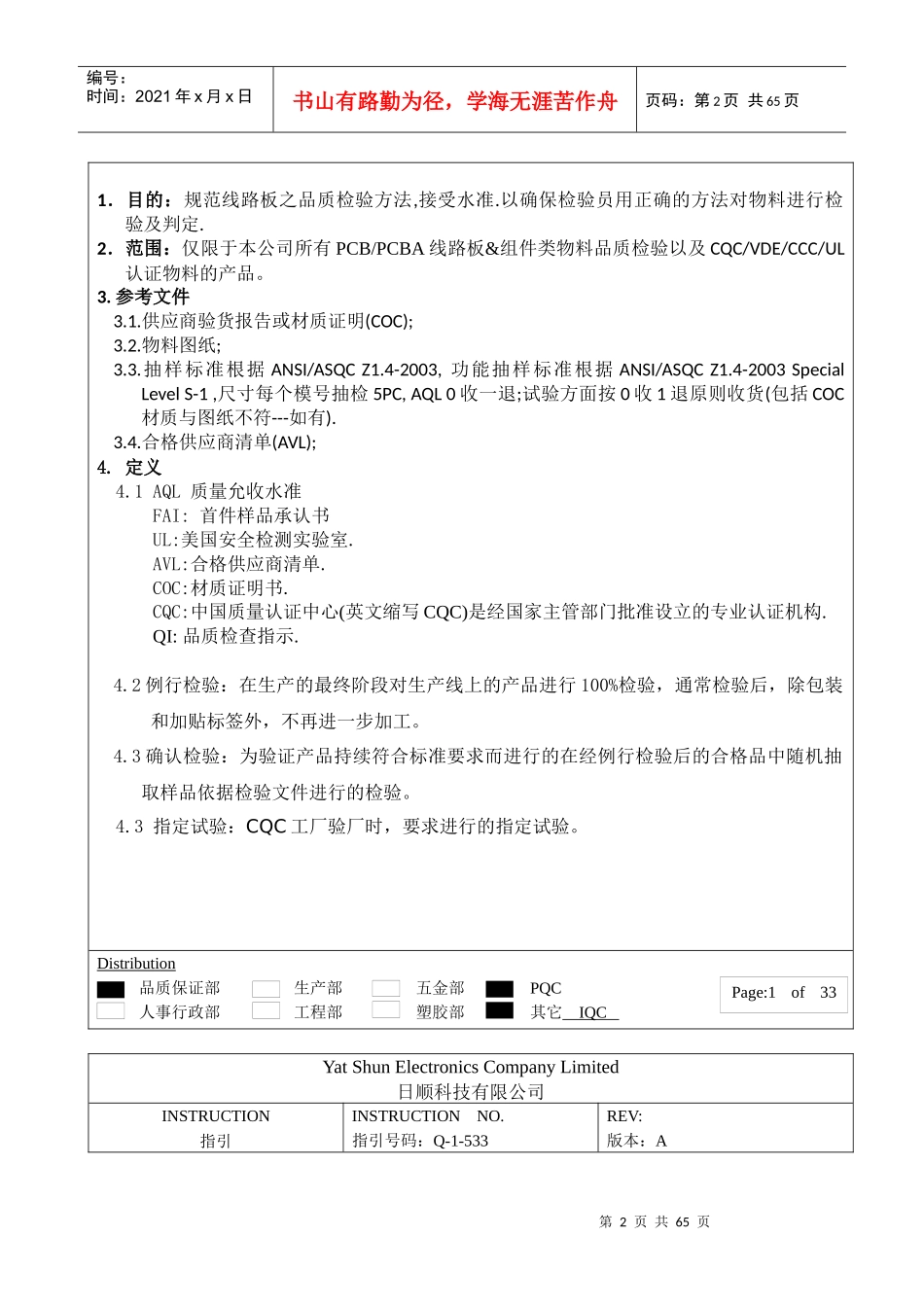

第1页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共65页YatShunElectronicsCompanyLimited日顺科技有限公司INSTRUCTION指引INSTRUCTIONTYPEQUALITY品质PRODUCTION生产ENGINEERING工程标题：PCB/PCBA线路板&组件类物料品质检查指示INSTRUCTIONNo.指引号码Q-1-533REV.版本APREPAREDBY制定MingHongLiDATE日期＿＿＿＿＿＿APPROVEDBY核准＿＿＿＿＿＿＿DATE日期＿＿＿＿＿第2页共65页第1页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共65页1．目的：规范线路板之品质检验方法,接受水准.以确保检验员用正确的方法对物料进行检验及判定.2．范围：仅限于本公司所有PCB/PCBA线路板&组件类物料品质检验以及CQC/VDE/CCC/UL认证物料的产品。3.参考文件3.1.供应商验货报告或材质证明(COC);3.2.物料图纸;3.3.抽样标准根据ANSI/ASQCZ1.4-2003,功能抽样标准根据ANSI/ASQCZ1.4-2003SpecialLevelS-1,尺寸每个模号抽检5PC,AQL0收一退;试验方面按0收1退原则收货(包括COC材质与图纸不符---如有).3.4.合格供应商清单(AVL);4.定义4.1AQL质量允收水准FAI:首件样品承认书UL:美国安全检测实验室.AVL:合格供应商清单.COC:材质证明书.CQC:中国质量认证中心(英文缩写CQC)是经国家主管部门批准设立的专业认证机构.QI:品质检查指示.4.2例行检验：在生产的最终阶段对生产线上的产品进行100%检验，通常检验后，除包装和加贴标签外，不再进一步加工。4.3确认检验：为验证产品持续符合标准要求而进行的在经例行检验后的合格品中随机抽取样品依据检验文件进行的检验。4.3指定试验：CQC工厂验厂时，要求进行的指定试验。Distribution品质保证部生产部五金部PQC人事行政部工程部塑胶部其它IQCYatShunElectronicsCompanyLimited日顺科技有限公司INSTRUCTION指引INSTRUCTIONNO.指引号码：Q-1-533REV:版本：APage:1of33第3页共65页第2页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共65页4.5参考资料4.5.1物料图纸(Drawing)4.5.2IPC-A-610F4.5.3抽样计划(MIL-STD-105E)4.5.4合格供应商清单(AVL)FAI（初版评估报告）4.5.5COC及供应商出货报告5.检查流程序号检验项目基本检测设备1外观目视/放大镜2尺寸卡尺/孔规/深度尺3功能通路器4可焊性试验烙铁/波峰焊/拉力计5绿油附着力波峰焊,锡炉6ROHS符合性XRF测试仪5.1执行测量和试验前的准备工作5.1.1委派经培训合格的人员执行测量和试验工作。5.1.2配置合适且经校准(如需要时)的测量和试验工具及设备。5.1.3准备所需的文件和参考资料(如图纸.规格书等.),并理解本指示才进行检查工作。6.检查方法6.1外观检查项目表,包括但不限于以下项目.缺点项目/DefectsitemsAQL缺点项目/DefectsitemsAQL用错料/IncorrectLaminates0锡发黑/Tinleaddiscolour0.25混料/MixedLaminates0锡塞孔/BlockedHole0.15多孔/ExtraHole0.15板断/PCBBroken0.15孔不通/IncompletedHole0.15板裂(或起层)/Cracking0.15孔内无铜/Void0绿油起泡/Blist0.25Page:2of33第4页共65页第3页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共65页YatShunElectronicsCompanyLimited日顺科技有限公司INSTRUCTION指引INSTRUCTIONNO.指引号码：Q-1-533REV:版本：A缺点项目/DefectsitemsAQL缺点项目/DefectsitemsAQL电镀不良/Poorplating0.25漏印油/Missingink0.25镀层脱落/Platingpeeloff0.15漏孔/Missinghole0.25线路针孔/PittingHole0.15线路氧化/Undercircuitryoxidation0.15甩镍金/Nio1AuPeeloff0甩白字/Componentmask0.25蚀坏板/Etchingdamaged0.25漏白油/Missingcomponentmask0.25烧坏板/Burn0.15压伤/dents0.25开路/Open0锣坏/DamsgedDuetorouting0.25短路/Short0漏啤/Missingpunching0.25缺点项目/DefectsitemsAQL缺点项目/DefectsitemsAQL啤反/Punchinginverted0.25肥线/Linewidthoutshift0.15V反/V-cutinverted0.25幼线/linewidthbelowofspec0.15漏V-CUT/MissingV-CUT0.25沙孔/缺口/Nick0.25线路损坏&锣中线/CircuitDamage0.15板面脏物/Contamination0.25V浅/Sizeunderspecification0.15氧化/Oxide...
