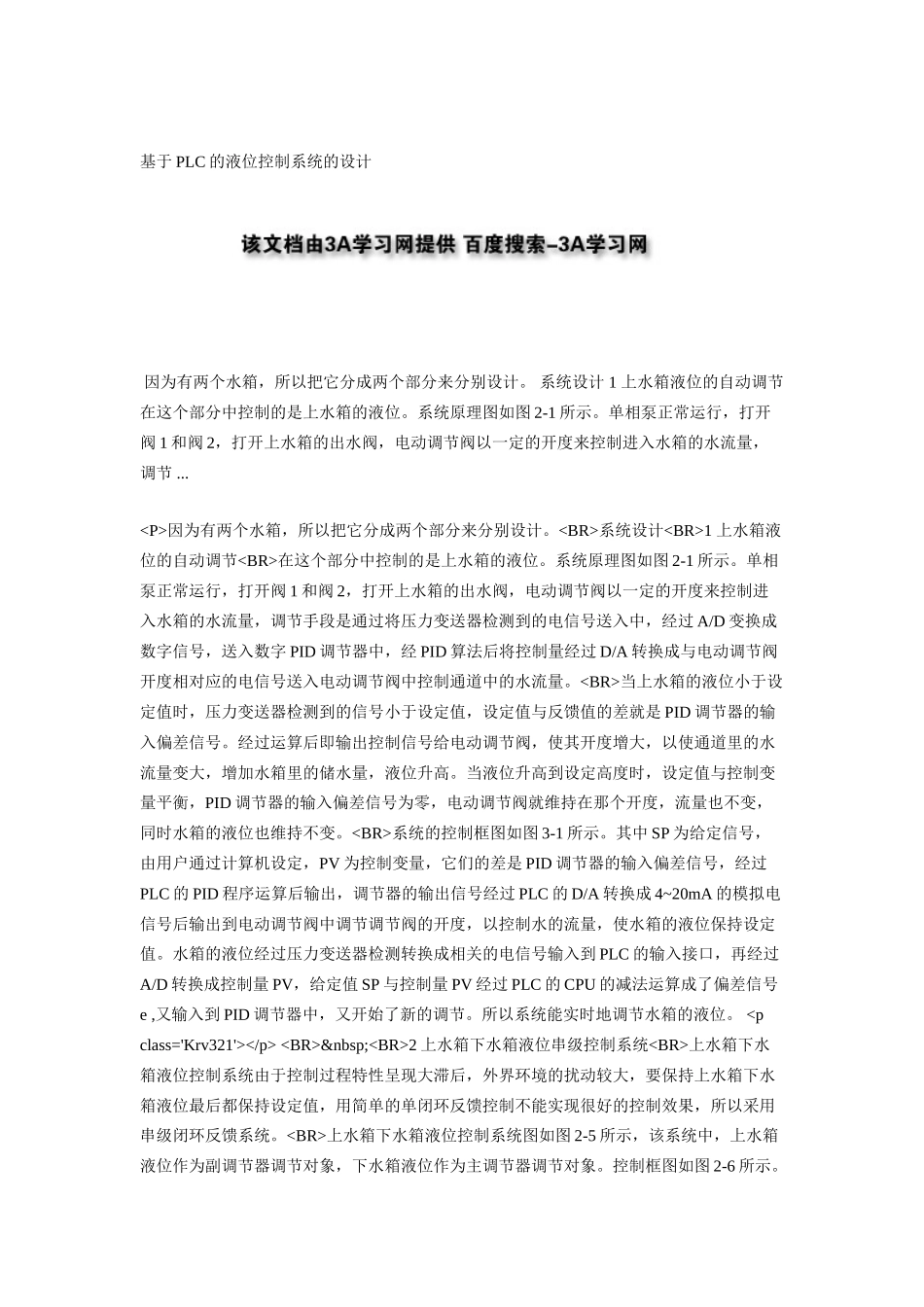

因为有两个水箱，所以把它分成两个部分来分别设计。
系统设计
1上水箱液位的自动调节
在这个部分中控制的是上水箱的液位。系统原理图如图2-1所示。单相泵正常运行，打开阀1和阀2，打开上水箱的出水阀，电动调节阀以一定的开度来控制进入水箱的水流量，调节手段是通过将压力变送器检测到的电信号送入中，经过A/D变换成数字信号，送入数字PID调节器中，经PID算法后将控制量经过D/A转换成与电动调节阀开度相对应的电信号送入电动调节阀中控制通道中的水流量。
当上水箱的液位小于设定值时，压力变送器检测到的信号小于设定值，设定值与反馈值的差就是PID调节器的输入偏差信号。经过运算后即输出控制信号给电动调节阀，使其开度增大，以使通道里的水流量变大，增加水箱里的储水量，液位升高。当液位升高到设定高度时，设定值与控制变量平衡，PID调节器的输入偏差信号为零，电动调节阀就维持在那个开度，流量也不变，同时水箱的液位也维持不变。
系统的控制框图如图3-1所示。其中SP为给定信号，由用户通过计算机设定，PV为控制变量，它们的差是PID调节器的输入偏差信号，经过PLC的PID程序运算后输出，调节器的输出信号经过PLC的D/A转换成4~20mA的模拟电信号后输出到电动调节阀中调节调节阀的开度，以控制水的流量，使水箱的液位保持设定值。水箱的液位经过压力变送器检测转换成相关的电信号输入到PLC的输入接口，再经过A/D转换成控制量PV，给定值SP与控制量PV经过PLC的CPU的减法运算成了偏差信号e,又输入到PID调节器中，又开始了新的调节。所以系统能实时地调节水箱的液位。

2上水箱下水箱液位串级控制系统
上水箱下水箱液位控制系统由于控制过程特性呈现大滞后，外界环境的扰动较大，要保持上水箱下水箱液位最后都保持设定值，用简单的单闭环反馈控制不能实现很好的控制效果，所以采用串级闭环反馈系统。

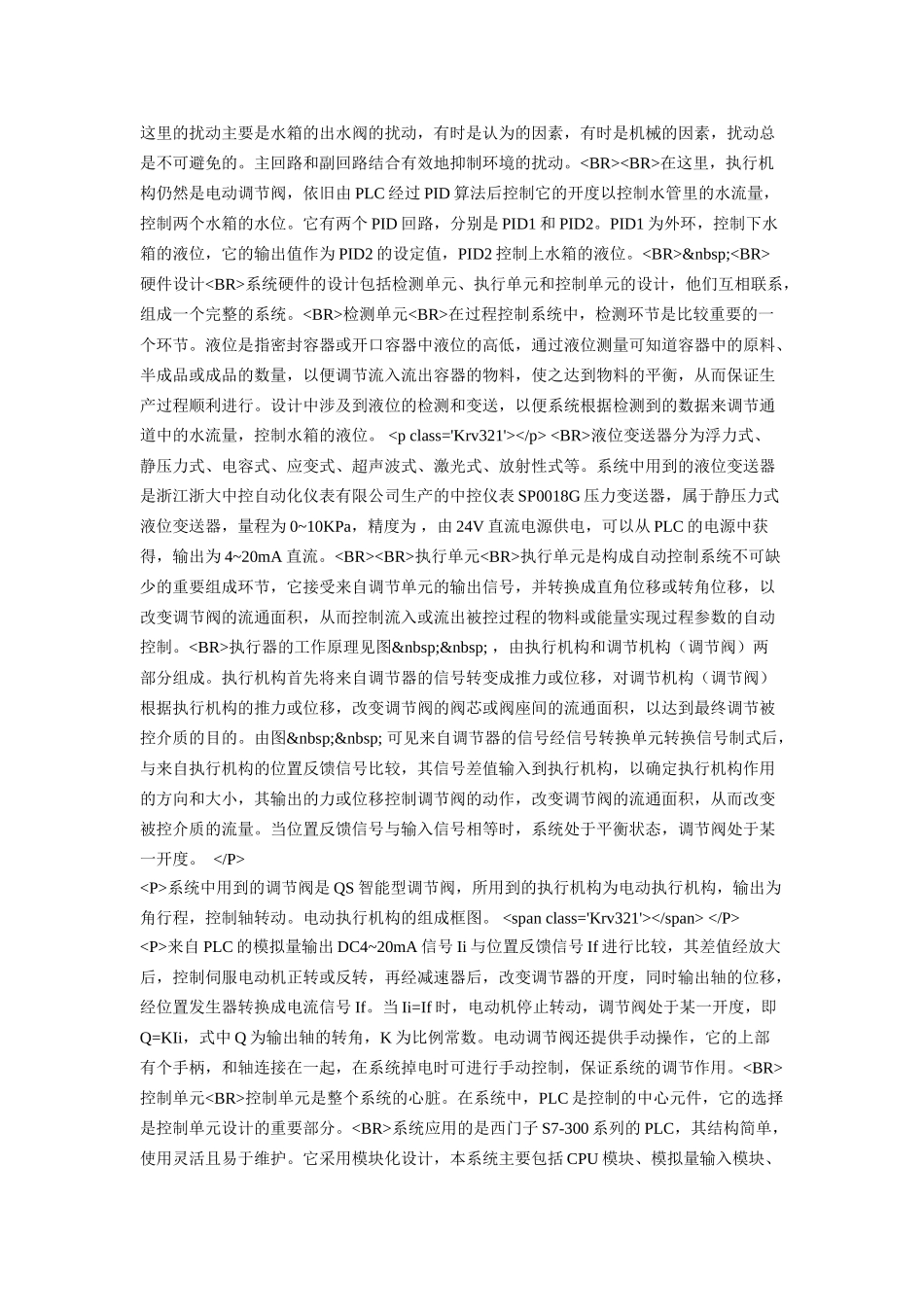

上水箱下水箱液位控制系统图如图2-5所示，该系统中，上水箱液位作为副调节器调节对象，下水箱液位作为主调节器调节对象。控制框图如图2-6所示。这里的扰动主要是水箱的出水阀的扰动，有时是认为的因素，有时是机械的因素，扰动总是不可避免的。主回路和副回路结合有效地抑制环境的扰动。

在这里，执行机构仍然是电动调节阀，依旧由PLC经过PID算法后控制它的开度以控制水管里的水流量，控制两个水箱的水位。它有两个PID回路，分别是PID1和PID2。PID1为外环，控制下水箱的液位，它的输出值作为PID2的设定值，PID2控制上水箱的液位。

硬件设计
系统硬件的设计包括检测单元、执行单元和控制单元的设计，他们互相联系，组成一个完整的系统。
检测单元
在过程控制系统中，检测环节是比较重要的一个环节。液位是指密封容器或开口容器中液位的高低，通过液位测量可知道容器中的原料、半成品或成品的数量，以便调节流入流出容器的物料，使之达到物料的平衡，从而保证生产过程顺利进行。设计中涉及到液位的检测和变送，以便系统根据检测到的数据来调节通道中的水流量，控制水箱的液位。

液位变送器分为浮力式、静压力式、电容式、应变式、超声波式、激光式、放射性式等。系统中用到的液位变送器是浙江浙大中控自动化仪表有限公司生产的中控仪表SP0018G压力变送器，属于静压力式液位变送器，量程为0~10KPa，精度为，由24V直流电源供电，可以从PLC的电源中获得，输出为4~20mA直流。

执行单元
执行单元是构成自动控制系统不可缺少的重要组成环节，它接受来自调节单元的输出信号，并转换成直角位移或转角位移，以改变调节阀的流通面积，从而控制流入或流出被控过程的物料或能量实现过程参数的自动控制。
执行器的工作原理见图 ，由执行机构和调节机构（调节阀）两部分组成。执行机构首先将...
