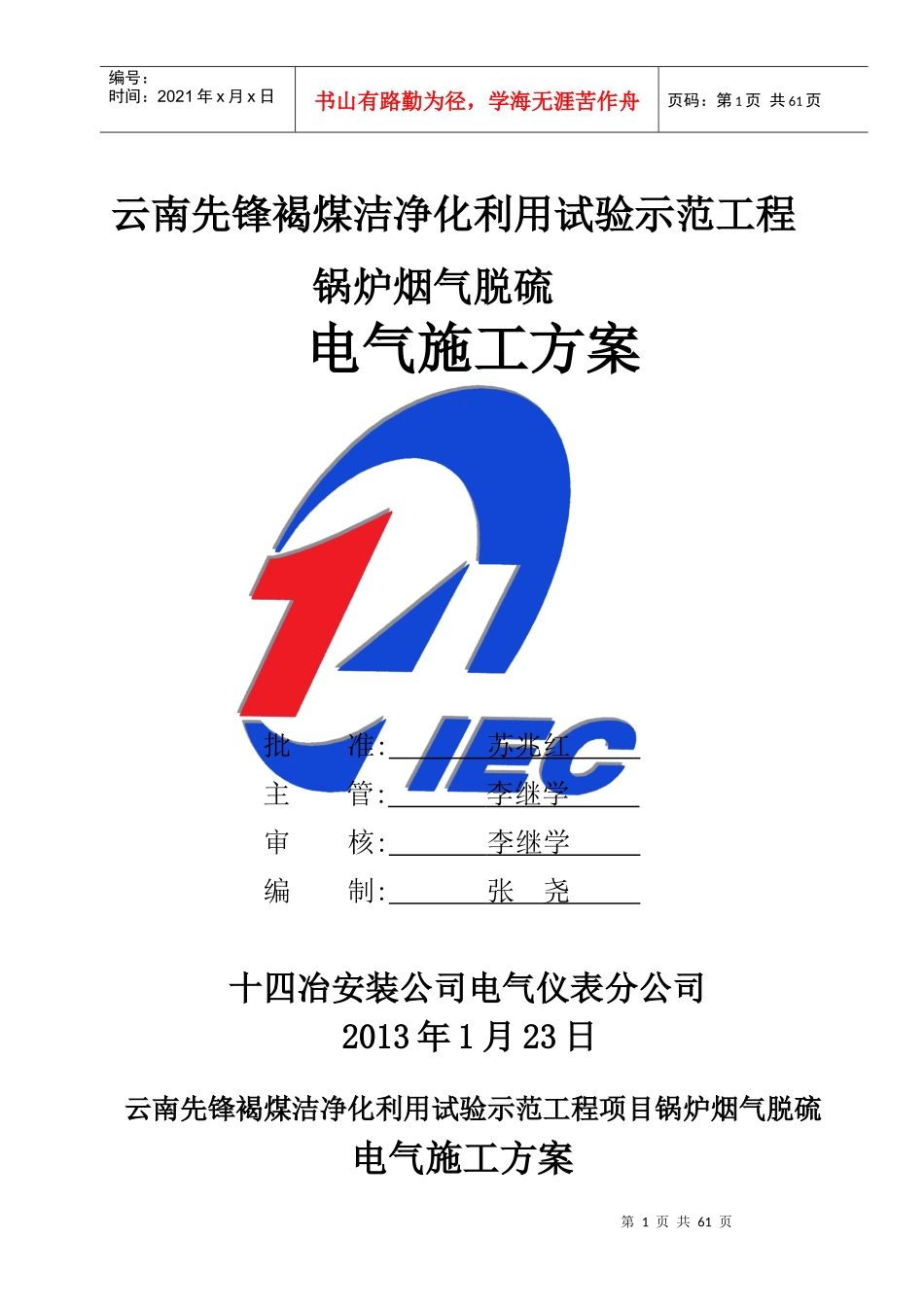

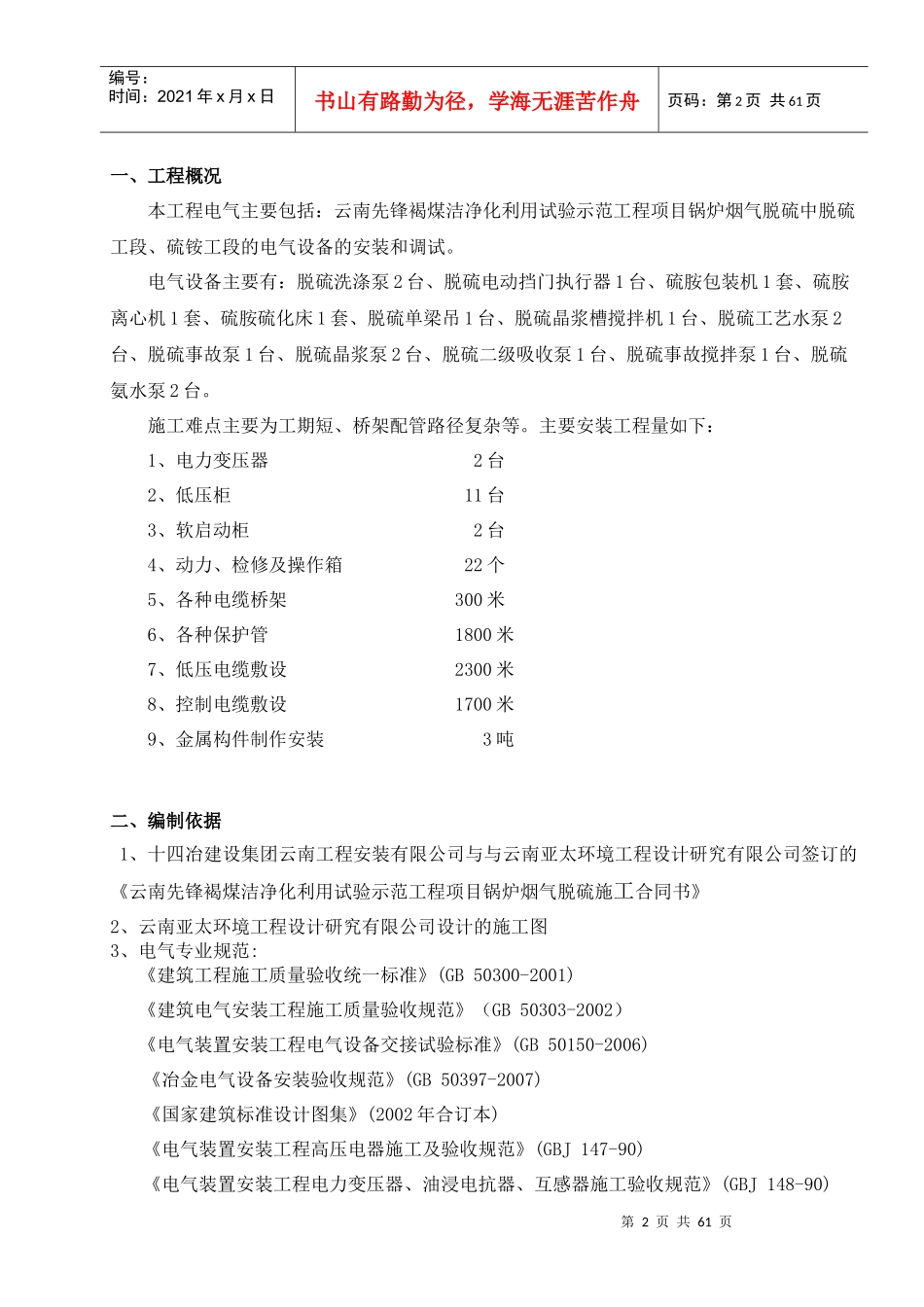

第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共61页云南先锋褐煤洁净化利用试验示范工程锅炉烟气脱硫电气施工方案批准:苏兆红主管:李继学审核:李继学编制:张尧十四冶安装公司电气仪表分公司2013年1月23日云南先锋褐煤洁净化利用试验示范工程项目锅炉烟气脱硫电气施工方案第2页共61页第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共61页一、工程概况本工程电气主要包括：云南先锋褐煤洁净化利用试验示范工程项目锅炉烟气脱硫中脱硫工段、硫铵工段的电气设备的安装和调试。电气设备主要有：脱硫洗涤泵2台、脱硫电动挡门执行器1台、硫胺包装机1套、硫胺离心机1套、硫胺硫化床1套、脱硫单梁吊1台、脱硫晶浆槽搅拌机1台、脱硫工艺水泵2台、脱硫事故泵1台、脱硫晶浆泵2台、脱硫二级吸收泵1台、脱硫事故搅拌泵1台、脱硫氨水泵2台。施工难点主要为工期短、桥架配管路径复杂等。主要安装工程量如下：1、电力变压器2台2、低压柜11台3、软启动柜2台4、动力、检修及操作箱22个5、各种电缆桥架300米6、各种保护管1800米7、低压电缆敷设2300米8、控制电缆敷设1700米9、金属构件制作安装3吨二、编制依据1、十四冶建设集团云南工程安装有限公司与与云南亚太环境工程设计研究有限公司签订的《云南先锋褐煤洁净化利用试验示范工程项目锅炉烟气脱硫施工合同书》2、云南亚太环境工程设计研究有限公司设计的施工图3、电气专业规范:《建筑工程施工质量验收统一标准》(GB50300-2001)《建筑电气安装工程施工质量验收规范》（GB50303-2002）《电气装置安装工程电气设备交接试验标准》(GB50150-2006)《冶金电气设备安装验收规范》(GB50397-2007)《国家建筑标准设计图集》(2002年合订本)《电气装置安装工程高压电器施工及验收规范》(GBJ147-90)《电气装置安装工程电力变压器、油浸电抗器、互感器施工验收规范》(GBJ148-90)第3页共61页第2页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共61页《电气装置安装工程母线装置施工及验收规范》(GBJ149-90)《电气装置安装工程电缆线路施工及验收规范》（GB50168-2006）《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）《电气装置安装工程旋转电机施工及验收规范》（GB50170-2006）《电气装置安装工程盘、柜及二次回路结线施工及验收规范》（GB50171-92）《电气装置安装工程蓄电池施工及验收规范》（GB50172-92）《电气装置安装工程35KV及以下架空线电力线路施工及验收规范》（GB50173-92）《电气装置安装工程低压电器施工及验收规范》（GB50254-96）《电气装置安装工程电力变流设备施工及验收规范》（GB50255-96）《电气装置安装工程起重机电气装置施工验收规范》（GB50256-96）《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》（GB50257-96）《电气装置安装工程电气照明装置施工验收规范》（GB50259-96）4、十四冶内部文件：十四冶建设云南安装工程有限公司《安装工程质量、环境及职业健康安全管理手册》Q/14Y·08·QES·GLSC01—2006十四冶建设云南安装工程有限公司《安装工程质量、环境及职业健康安全程序文件》Q/14Y·08·QES—CX/A01～32——2006十四冶建设云南安装工程有限公司《安装工程质量、环境及职业健康安全作业指导书》Q/14Y·08·QES—ZY/A01～09—20065、十四冶多年的施工经验三、施工准备施工准备是一项重要的工作，其根本目的在于创造有利的工作环境，为下一步大面积的施工高潮，从设备、人员、技术、材料等各方面做好必要的、充分的组织安排工作，使工作能全面，有序的开展，为提高工程质量，降低工程成本，加快工程进度，提高工程效率开创好先决条件。1技术准备1.1掌握工程结构特点，了解设计内容，作出设备材料计划，详细审阅设计图纸，并提出图纸上的问题，预先提交设计商量解决。1.2了解工艺流程与各单项工程间的关系。1.3了解施工条件和能力是否对设计的新工艺、新材料以及专用设备是否存在困难，并及时提出解决措施（方案）。第4页共61页第3页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码...
