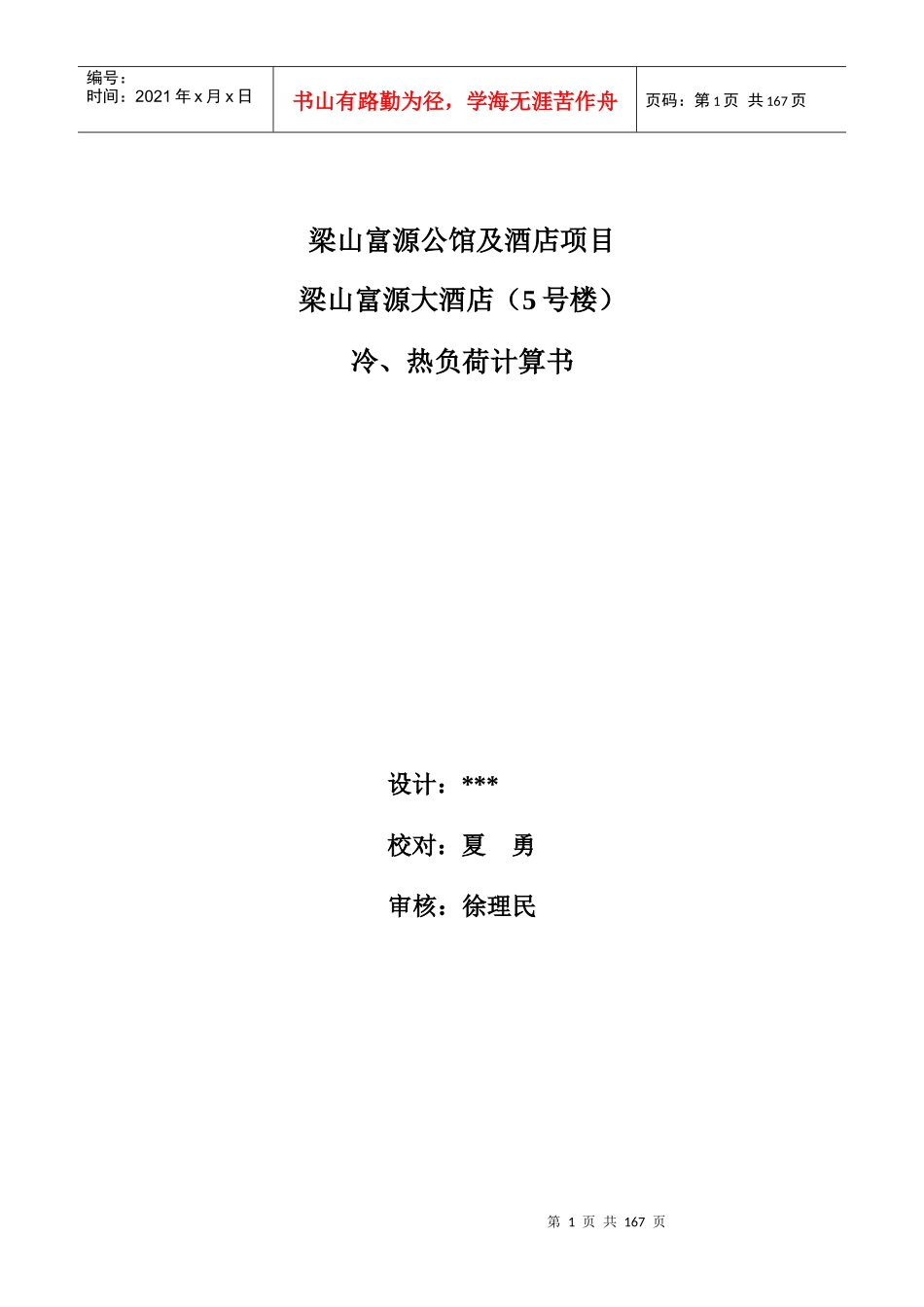

第1页共167页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共167页梁山富源公馆及酒店项目梁山富源大酒店（5号楼）冷、热负荷计算书设计：***校对：夏勇审核：徐理民第2页共167页第1页共167页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共167页夏季空调室外计算干球温度：34.1℃；夏季空调室外计算湿球温度：27.4℃；冬季空调室外计算温度：-7.6℃；夏季室内设计温度：26℃；夏季室内设计相对湿度：65％；冬季室内设计温度：18℃；围护结构传热系数:窗:k=2.1W/(m2.℃)外墙：k=0.75W/(m2.℃);屋顶：k=0.26W/(m2.℃);计算结果如下：酒店部分：夏季设计冷负荷：5675kW，冷负荷指标:128W/m2;冬季设计热负荷:3957kW,热负荷指标:89.5W/m2;第3页共167页第2页共167页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共167页一、设计工程参数建筑物名称梁山富源大酒店建筑物总层数18计算方法详细计算二、设计气象参数所在城市山东省-菏泽夏季大气压力999.4夏季空气调节计算干球温度34.1最热月平均湿度79.0夏季室外湿球温度27.4夏季室外平均风速2.4三、计算公式1.墙体和屋面传热得热引起的冷负荷OLQτ=KF[(tl,τ+td)KaKρ−tN](W)式中：K——墙体或屋面的传热系数F——墙体或屋面的传热面积tN——室内空气温度tl，τ——墙体或屋面冷负荷计算温度td——冷负荷计算温度地点修正系数Ka——外表面放热系数的修正值Kρ——外表面吸收系数的修正值第4页共167页第3页共167页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共167页2.玻璃窗传热得热引起的冷负荷CLQτ=KF[(tl,τ+td)Ka'Kρ'−tN](W)式中：K——窗的传热系数F——窗的传热面积tl，τ——窗冷负荷计算温度td——窗的冷负荷计算温度地点修正系数K‘a——不同类型窗框的玻璃传热系数的修正值K‘ρ——有内遮阳设施玻璃窗的传热系数修正值3.玻璃窗日射引起的冷负荷无外遮阳:OLQf,τ=FCsCnKj,maxCCL(W)式中:Kj,max——不同纬度带各朝向7月份日射得热因数得最大值,W/m2F——玻璃窗得有效面积,m2,是窗得面积乘以有效面积系数CaCs,Cn——玻璃窗遮挡系数和窗内遮阳设施得这样系数;CCL——玻璃窗冷负荷系数,以北纬27度30分为界划分为南,北两区;有外遮阳阴影部分得日射冷负荷:CLqf,s,τ=FsCsCn(Dj,max)N(CCL)N(W)照光部分得日射冷负荷:CLqf,y,τ=FrCsCn(DJ,max)N(CCL)N(W)式中:Fs——窗户得阴影面积,m2Fr——窗户的照光面积,m2(DJ,max)N——北向的日射得热因数最大值,W/m2(CCL)N——北向玻璃窗的冷负荷系数第5页共167页第4页共167页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共167页4.人体冷负荷人体得热量：Q=qn1n2式中：q——不同室温和劳动性质时成年男子的全热散热量n1——室内人数n2——群集系数人体得热量引起的冷负荷CLQτ=QSCCL+Qτ式中：Qs——人体显热得热量Qτ——人体潜热得热量CCL——人体的冷负荷系数5.灯光冷负荷照明得热量：Qτ=N(白帜灯)Qτ=n1n2N（荧光灯）式中：N——照明灯具所需功率n1——镇流器消耗功率系数n2——灯光隔热系数照明冷负荷CLQτ=QτCCL式中：Qτ——照明得热量第6页共167页第5页共167页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共167页CCL——照明冷负荷系数6.设备冷负荷工艺设备散热得热量Q=1000n1n2n3Nη式中：N——电机设备的安装功率η——电动机效率n1——利用系数，一般取0.7-0.9n2——同时使用系数，一般取0.5-0.8n3——负荷系数，一般取0.5左右无保温密闭罩的电热设备散热量的得热量Q=1000n1n2n3n4N式中：n4——考虑排风带走热量的系数工艺设备得热引起的冷负荷CLQτ=QSCCL+Qτ式中：Qs——设备显热得热量Qτ——设备潜热得热量CCL——设备的冷负荷系数四、计算结果1层最大冷负荷出现在:14房间编号设计温度℃房间面积m^2最大负荷W指标W/m^2新风负荷W第7页共167页第6页共167页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共167页100128453.60115403.90254.4261831100226289.9089753.54309.6043949100326176.5022809.62129.2360621...
