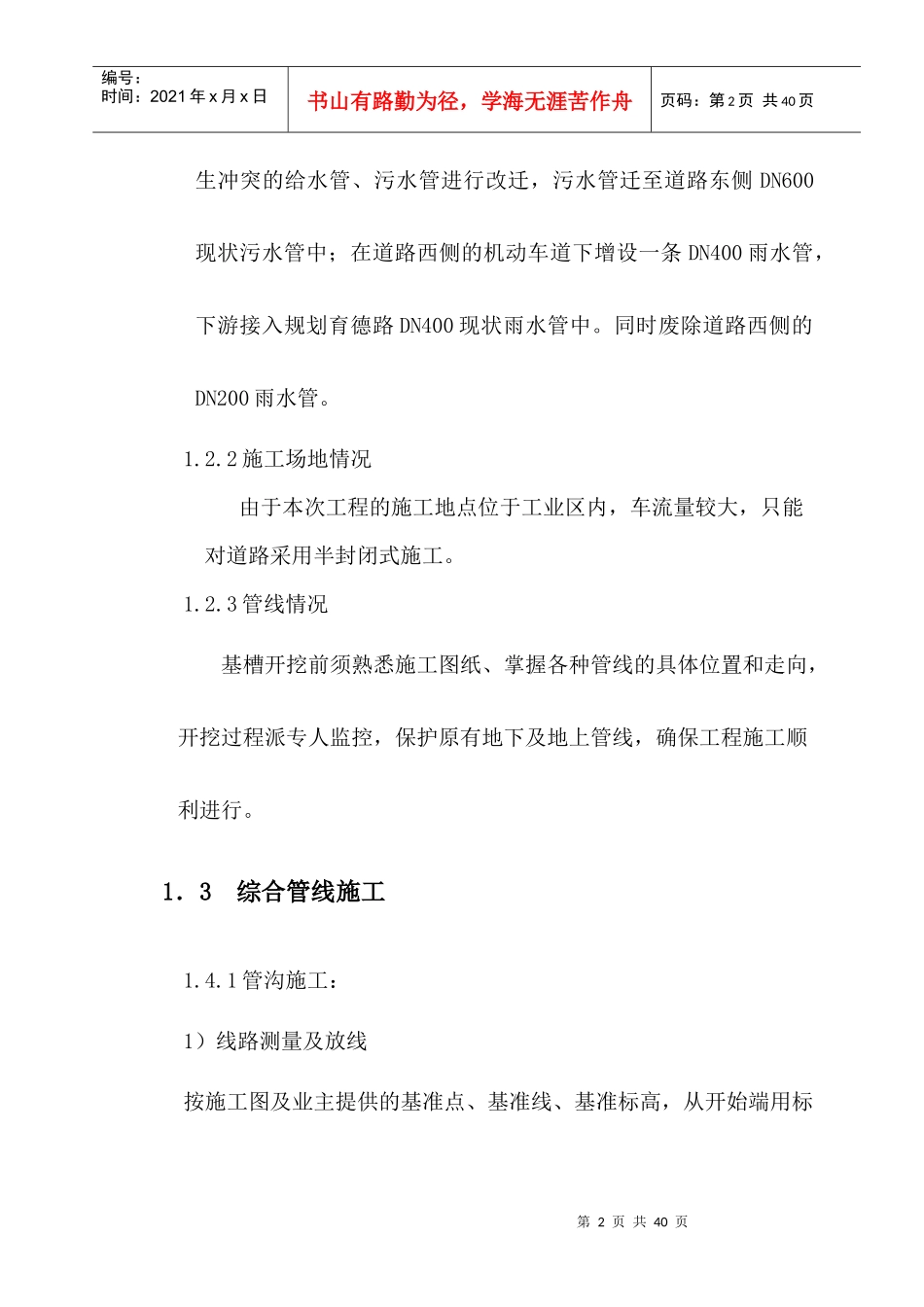

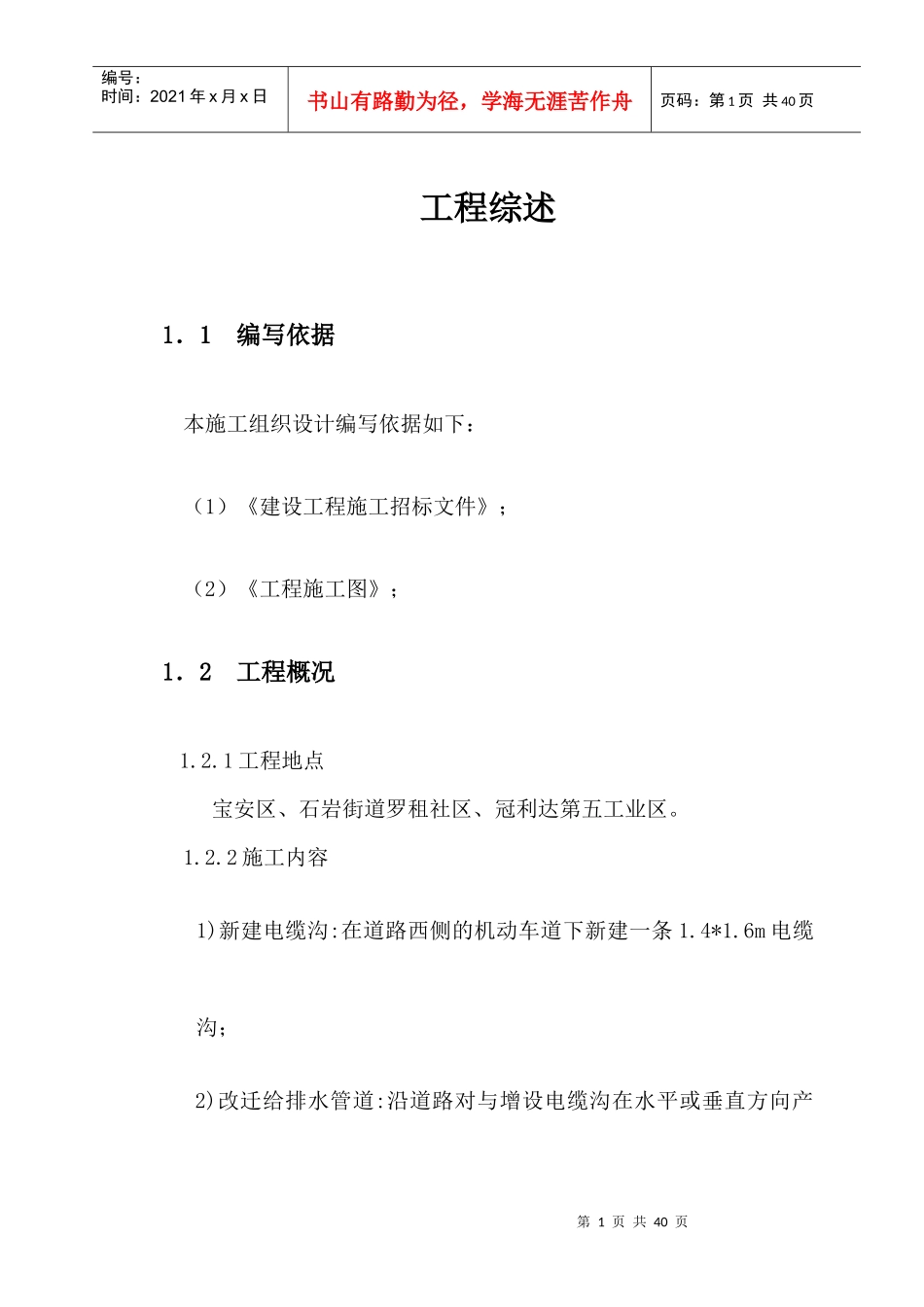

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页工程综述1．1编写依据本施工组织设计编写依据如下：（1）《建设工程施工招标文件》；（2）《工程施工图》；1．2工程概况1.2.1工程地点宝安区、石岩街道罗租社区、冠利达第五工业区。1.2.2施工内容1)新建电缆沟:在道路西侧的机动车道下新建一条1.4*1.6m电缆沟；2)改迁给排水管道:沿道路对与增设电缆沟在水平或垂直方向产第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页生冲突的给水管、污水管进行改迁，污水管迁至道路东侧DN600现状污水管中；在道路西侧的机动车道下增设一条DN400雨水管，下游接入规划育德路DN400现状雨水管中。同时废除道路西侧的DN200雨水管。1.2.2施工场地情况由于本次工程的施工地点位于工业区内，车流量较大，只能对道路采用半封闭式施工。1.2.3管线情况基槽开挖前须熟悉施工图纸、掌握各种管线的具体位置和走向，开挖过程派专人监控，保护原有地下及地上管线，确保工程施工顺利进行。1．3综合管线施工1.4.1管沟施工：1）线路测量及放线按施工图及业主提供的基准点、基准线、基准标高，从开始端用标第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页杆，向前方逐渐定位，使其与路基距离符合要求，用线固定于两标尺之间，以放好的线为中心，按技术文件要求电缆沟宽度画出施工线。2）沟槽开挖设计要求综合管线埋地深度大于0.7m，开挖土量较少，采用人工开挖方法。开挖时，一般以1:0.2的坡度下挖。坑深检查以直尺及拉线方式，应使沟宽度及深度符合要求并平直。挖出的土应放于沟旁，但不应使土掉入沟内。1.4.2PVC管敷设PVC管采用粘结接口。粘结前，先将管接口处擦干净，如果管道内有水，要采取措施清除积水，或挡住来水，再清洁和擦干表面。1.4.3砌井管道安装完成后，进行砌井工作。综合管砌井参照排水管砌井部分。其中塑料管属于柔性管道，在施工中要注意以下几点：进入窨井，和水泥砂浆结合段，不能带有钢带；假如窨井属于现场浇注成型，应在管道内、井壁位置，加入“十”第4页共40页第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页字木撑，防止管道变形；1.4.4管沟回填综合管坑回填采用中粗砂回填。为确保其密实度，在施工中应严格按照规范、设计图规定做好以下工作：a.认真选择回填材料，做好材料的送检工作；检验合格后，按照试验结果根据回填要求，合理的确定回填材料的密实度指标，从而选择回填材料的最优含水量而回填进行施工。b.管腋部夯实方法采用捣棒进行人工夯实。质量保证的方案及措施1．4质量目标1.5.1我公司对本工程施工的质量目标是“优良工程”。1.5.2本工程分项工程质量目标各工序验收合格一次性通过；第5页共40页第4页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共40页实测丈量评分达到85分以上；外观质量评分达到90分以上；资料评分达到85分以上；1．5质量保证措施1）、管理机构技术的保证措施(1)选派组织能力强，施工管理经验丰富的项目经理，选派专业素质高、工作作风严谨的项目总工程师。(2)项目经理部安排有协调组织能力和专业技术水平的职员任各小组负责人，并安排具有一定的工作能力和工作实践经验，敢于坚持原则，廉洁奉公，不徇私情，有较强的事业心、工作责任感，热爱质量管理工作的专职质检工程师、试验工程师。(3)持证上岗，并保证人员相对稳定。(4)我公司有一批跟随我单位多年并参加过多条市政公路和多座大型立交桥建设的施工队伍，我们将选优汰劣，使其从事的施工项目单一化，以此提高他们的生产技能和稳定施工质量，并在进场前组织他们学第6页共40页第5页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共40页习技术性较强的工序与工艺进行专门的培训，树立质量第一、争创全优工程的思想。2）、机械设备及检测仪器的保证措施(1)选用具有国际国内先进水平的一流设备进行本项目施工，详细资料见《施工机械设备表》；保证机械设备有良好的出...
