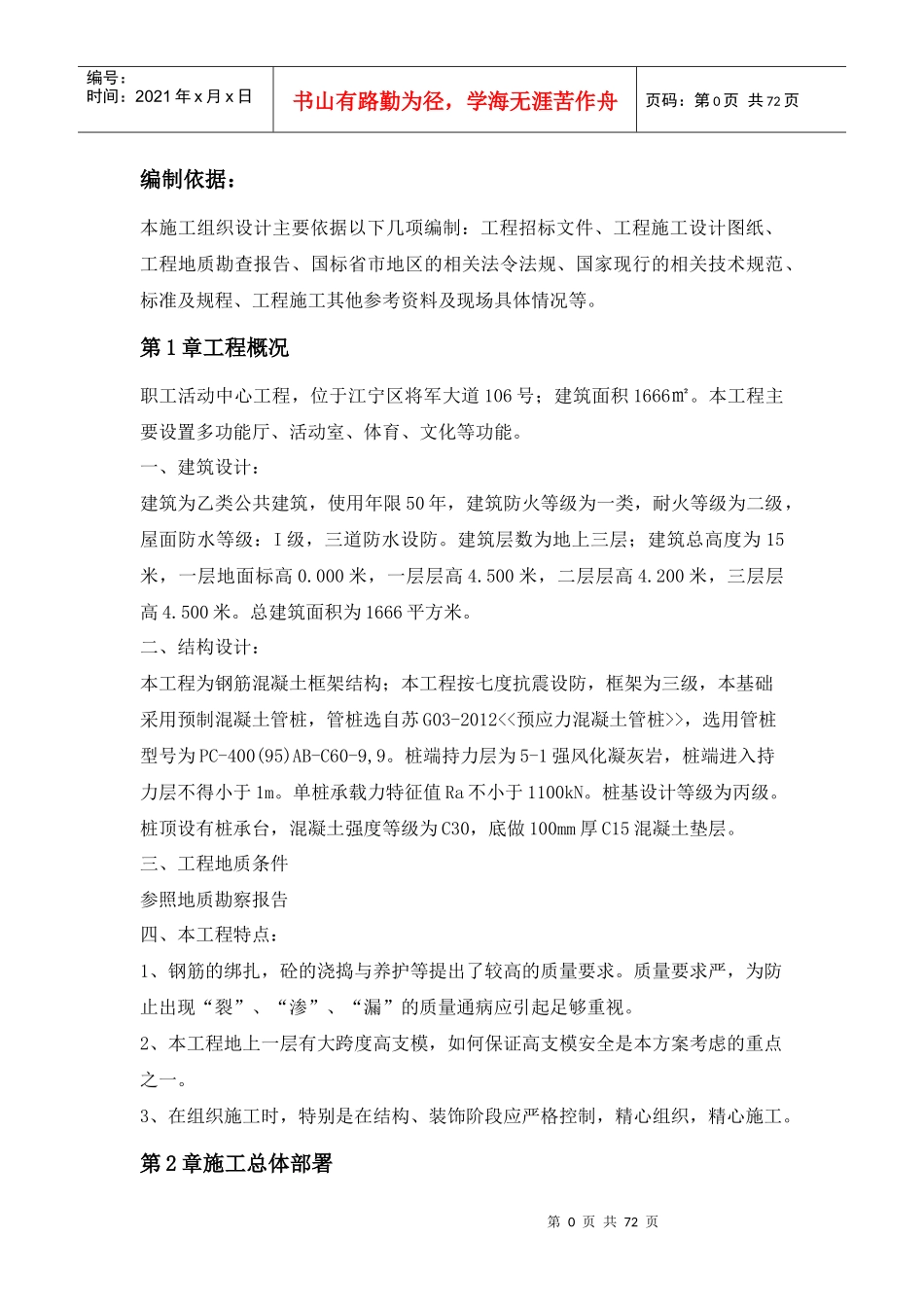

第0页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共72页编制依据：本施工组织设计主要依据以下几项编制：工程招标文件、工程施工设计图纸、工程地质勘查报告、国标省市地区的相关法令法规、国家现行的相关技术规范、标准及规程、工程施工其他参考资料及现场具体情况等。第1章工程概况职工活动中心工程，位于江宁区将军大道106号；建筑面积1666㎡。本工程主要设置多功能厅、活动室、体育、文化等功能。一、建筑设计：建筑为乙类公共建筑，使用年限50年，建筑防火等级为一类，耐火等级为二级，屋面防水等级：I级，三道防水设防。建筑层数为地上三层；建筑总高度为15米，一层地面标高0.000米，一层层高4.500米，二层层高4.200米，三层层高4.500米。总建筑面积为1666平方米。二、结构设计：本工程为钢筋混凝土框架结构；本工程按七度抗震设防，框架为三级，本基础采用预制混凝土管桩，管桩选自苏G03-2012<<预应力混凝土管桩>>，选用管桩型号为PC-400(95)AB-C60-9,9。桩端持力层为5-1强风化凝灰岩，桩端进入持力层不得小于1m。单桩承载力特征值Ra不小于1100kN。桩基设计等级为丙级。桩顶设有桩承台，混凝土强度等级为C30，底做100mm厚C15混凝土垫层。三、工程地质条件参照地质勘察报告四、本工程特点：1、钢筋的绑扎，砼的浇捣与养护等提出了较高的质量要求。质量要求严，为防止出现“裂”、“渗”、“漏”的质量通病应引起足够重视。2、本工程地上一层有大跨度高支模，如何保证高支模安全是本方案考虑的重点之一。3、在组织施工时，特别是在结构、装饰阶段应严格控制，精心组织，精心施工。第2章施工总体部署第1页共72页第0页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共72页2.1施工部署本工程虽为常见的砼框架结构，但由于建筑造型和使用功能的原因，造成结构体型复杂，容易发生质量通病，大跨度、层高高及斜梁的多功能厅施工较为困难。项目经理部必须挑选管理经验丰富、技术水平高、责任心强的优秀管理人员组建工程项目部，从组织上确保严格按本施工组织设计制定的各项技术要求，对本工程实施科学规范化的项目管理，加强对施工过程的质量预控工作。公司将本工程列为创优质重点工程，从技术管理，施工力量，机械配置，材料供应，资金调度等方面，全方位对本工程给予支持。由公司技术部、质安部派专人对本工程施工的全过程实施管理和监控，以确保本工程按合同如期竣工，验收一次达标。本工程的施工组织管理采用项目部集中管理施工技术、材料供应、专业工种调度、施工计划统一安排。1、原则要求：按先地下后地上的原则，将工程划分为基础结构、主体结构、内外装修、水电安装和收尾竣工五个阶段。基础工程：测量放线，桩基施工，土方开挖，桩承台、地梁土方开挖，浇筑砼垫层，砖胎膜砌筑粉刷、承台、地梁钢筋绑扎，浇筑承台、地梁砼。主体结构：要密切围绕模板、钢筋、砼这三大工序组织施工，注意计算好支模所需材料及钢筋供应。内外装修：要在结构进行到一定高度，插入内装修，在结构完成后全面进入外装修，立体交叉作业，安排好各工序的搭接。水电安装：密切配合结构施工，完成设备基础砼浇捣，预埋套管及楼面预留孔洞工作。收尾竣工：要抓紧，抓好修理、收头，并做好成品保护。总之，土建、水、暖、电、卫及设备安装等各种工种、工序之间要密切配合，合理安排，组织流水施工，做到连续均衡生产。2、施工顺序：基础及地下室工程：桩基施工→测量放线→土方开挖→承台、地梁土方开挖→浇筑砼垫层→砖胎膜第2页共72页第1页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共72页砌筑粉刷→绑扎承台、地梁钢筋→基线复核→插柱墙筋→钢筋及隐蔽验收→浇筑砼→砼养护。结构工程：放线→墙、柱钢筋绑扎→防雷焊接及专业管线、洞预埋预留→墙柱支模板→梁、板支模板→墙、柱砼浇筑→梁、板钢筋绑扎→水电等专业管线、洞预埋预留→梁、板砼浇筑→砼养护→拆模→......→至结构完。结构阶段及时插入墙体砌筑和内部粗装修。室内装修：结构处理→放线→隔墙砌筑→门窗框安装→搭脚手架→天花及墙面抹灰→...
