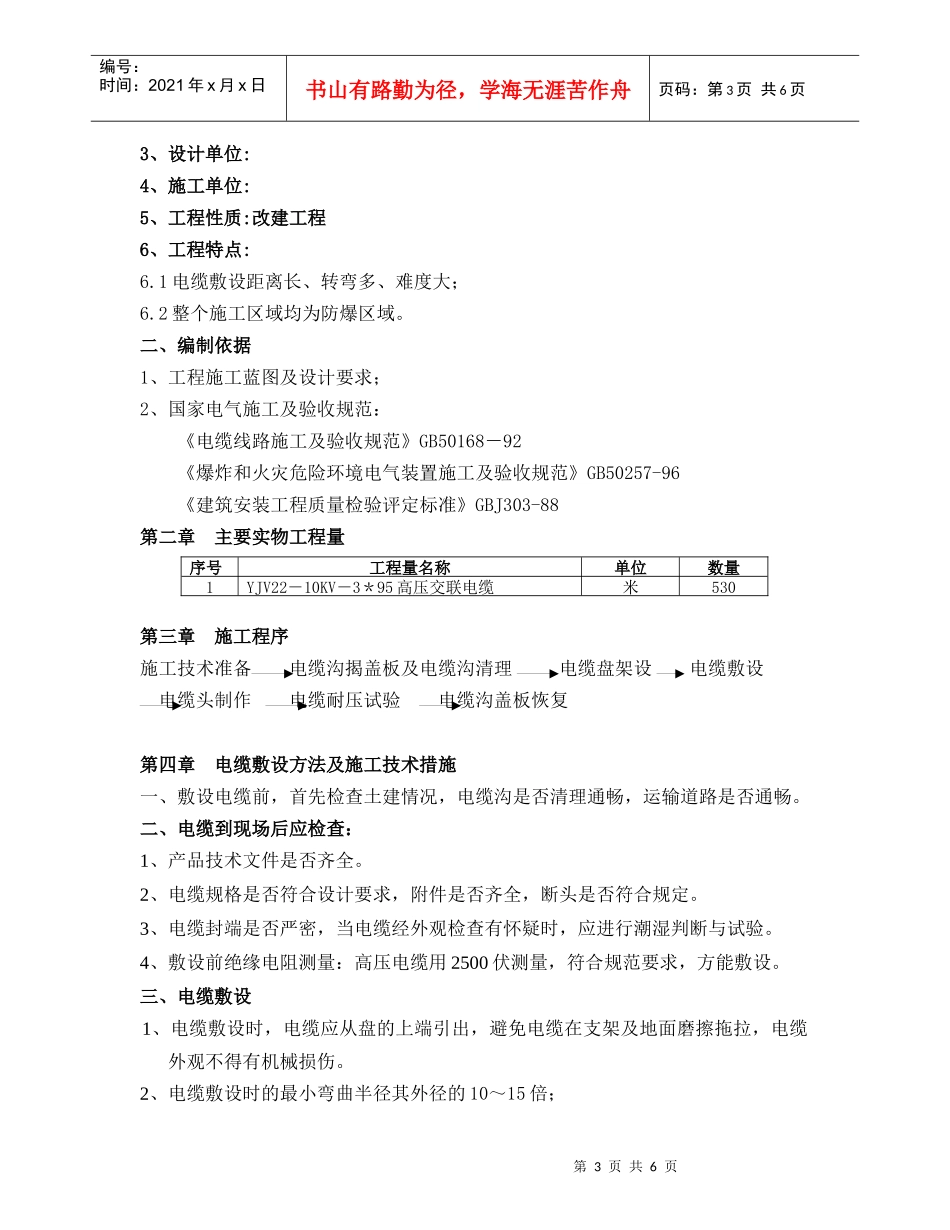

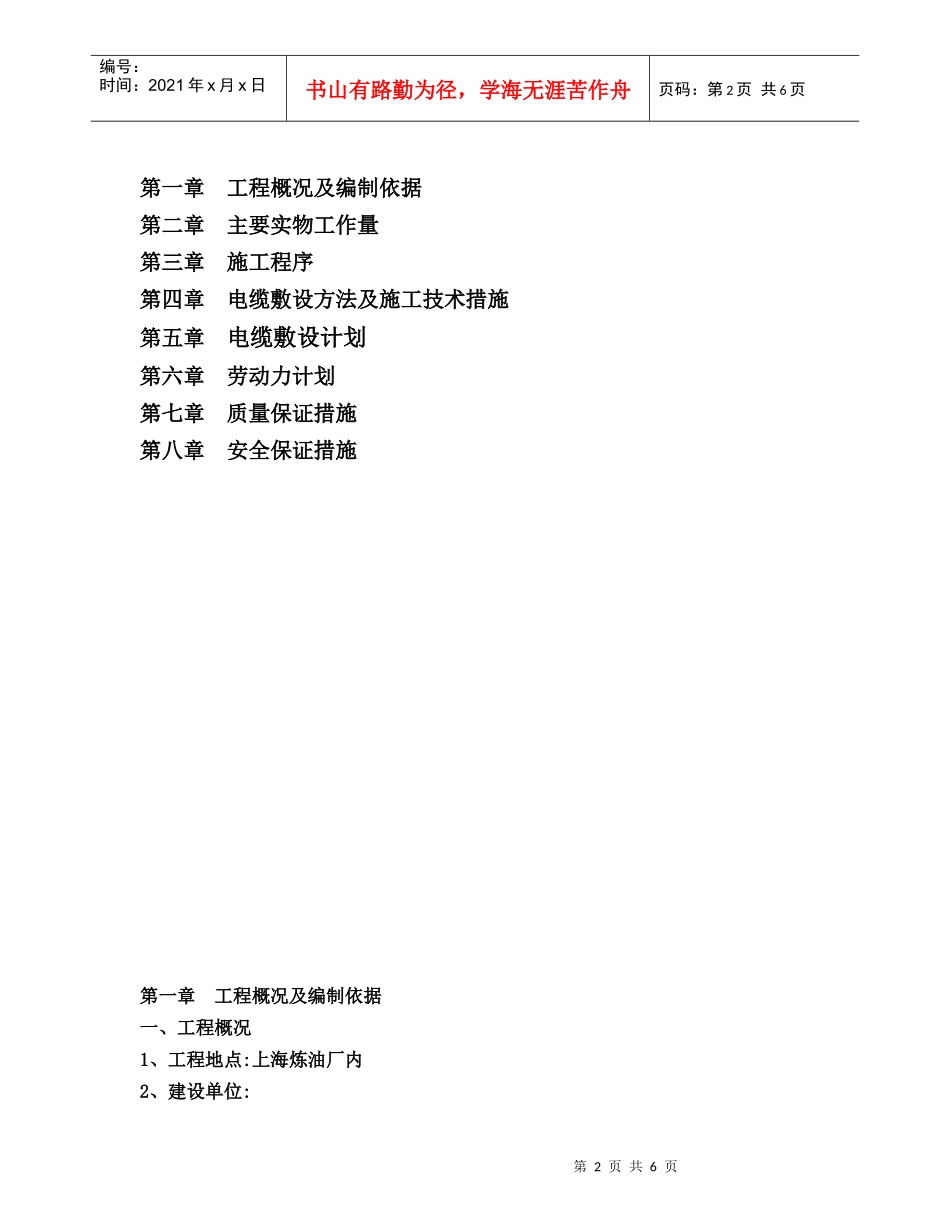

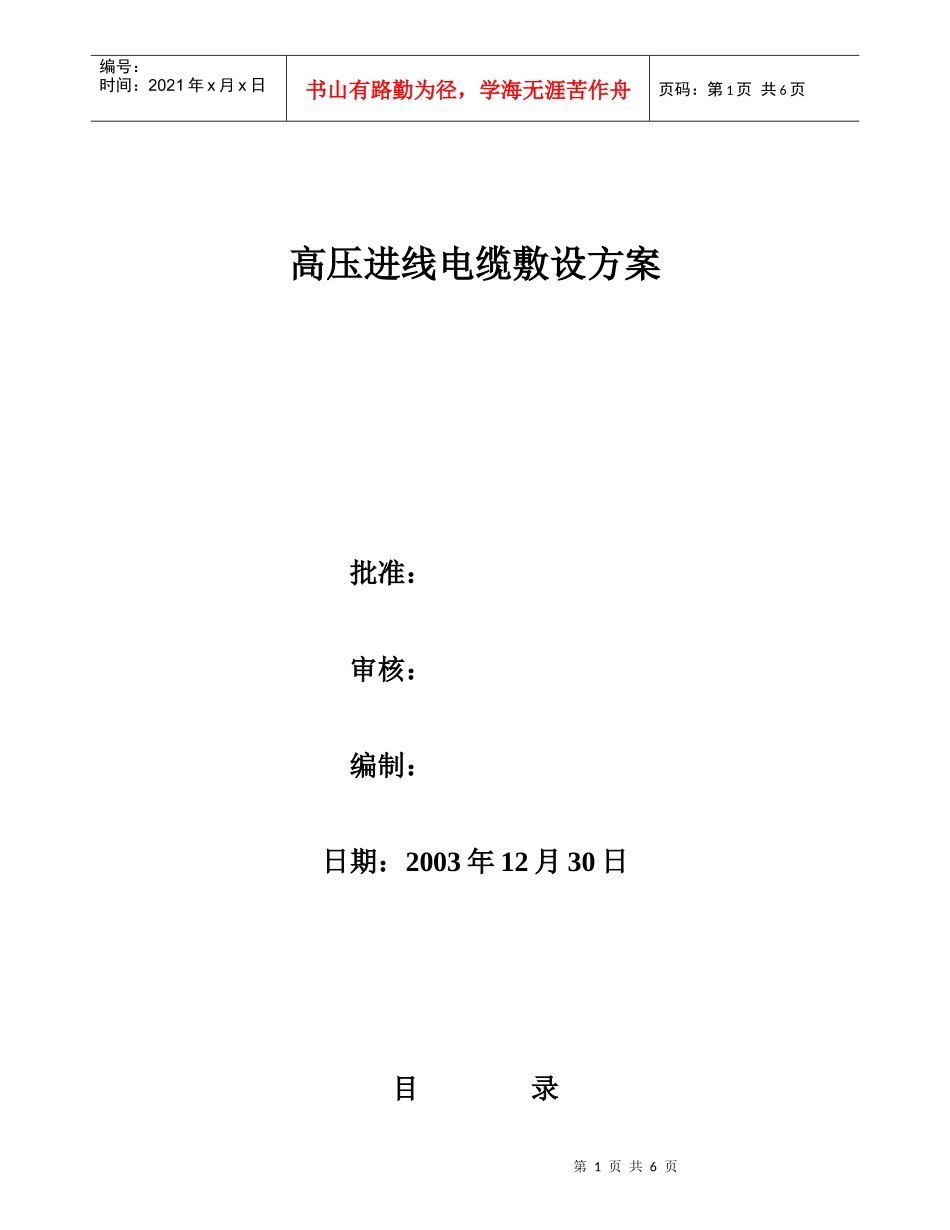

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页高压进线电缆敷设方案批准：审核：编制：日期：2003年12月30日目录第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页第一章工程概况及编制依据第二章主要实物工作量第三章施工程序第四章电缆敷设方法及施工技术措施第五章电缆敷设计划第六章劳动力计划第七章质量保证措施第八章安全保证措施第一章工程概况及编制依据一、工程概况1、工程地点:上海炼油厂内2、建设单位:第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页3、设计单位:4、施工单位:5、工程性质:改建工程6、工程特点:6.1电缆敷设距离长、转弯多、难度大；6.2整个施工区域均为防爆区域。二、编制依据1、工程施工蓝图及设计要求；2、国家电气施工及验收规范：《电缆线路施工及验收规范》GB50168－92《爆炸和火灾危险环境电气装置施工及验收规范》GB50257-96《建筑安装工程质量检验评定标准》GBJ303-88第二章主要实物工程量序号工程量名称单位数量1YJV22－10KV－3＊95高压交联电缆米530第三章施工程序施工技术准备电缆沟揭盖板及电缆沟清理电缆盘架设电缆敷设电缆头制作电缆耐压试验电缆沟盖板恢复第四章电缆敷设方法及施工技术措施一、敷设电缆前，首先检查土建情况，电缆沟是否清理通畅，运输道路是否通畅。二、电缆到现场后应检查：1、产品技术文件是否齐全。2、电缆规格是否符合设计要求，附件是否齐全，断头是否符合规定。3、电缆封端是否严密，当电缆经外观检查有怀疑时，应进行潮湿判断与试验。4、敷设前绝缘电阻测量：高压电缆用2500伏测量，符合规范要求，方能敷设。三、电缆敷设1、电缆敷设时，电缆应从盘的上端引出，避免电缆在支架及地面磨擦拖拉，电缆外观不得有机械损伤。2、电缆敷设时的最小弯曲半径其外径的10～15倍；第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页3、电缆敷设时要有一定量的驰度；4、电缆敷设时，应加装电缆标志牌，标志牌上应写有规格，起点，终点，字迹清晰，不易褪色，脱落。5、电缆由电缆沟进入建筑物时，出入口应用防火胶泥封堵；电缆进入盘柜，在接线完成后也应用防火胶泥封堵入口。四、电缆头制作、安装1、电缆头制作从剥开电缆开始应连续操作，直到完成，尽量缩短绝缘暴露时间，剥切电缆时注意不要损伤芯线和绝缘层；2、电缆头应有加强绝缘密封、防潮、机械保护等措施，6KV及以上电缆头应有改善屏蔽端部电场集中的有效措施，并确保外绝缘相间和对地距离；3、电缆线芯与接线端子压接，其内径应与电缆线芯紧密配合，间隙不应过大，截面宜为线芯截面的1.2~1.5倍，压接时压接钳和模具应符合要求；4、三芯电力电缆头的金属护层必须接地良好，塑料电缆每相铜屏蔽和钢铠应锡焊接地线，电缆通过零序电流互感器时，电缆金属护层和接地线应对地绝缘，接地线应穿过互感器后接地；5、电缆终端应有明显相色标志，并与系统相位一致；6、塑料绝缘电力电缆应进行直流耐压试验，试验标准如下：电缆额定电压V0（KV）0.61.83.668.712182126直流试验电压（KV）2.47.2152435487284104试验时间（min）151515151515151515试验时试验电压可分4~6段，均匀升压每段停留一分钟，并读取泄漏电流值，测量时应消除杂散电流影响，U0为电缆线芯对地、对金属屏蔽层间额定电压，当电缆泄漏电流不稳定，随电压升高而升高，或随时间延长而升高，或电缆绝缘有问题应及时找出并处理之。7、电缆的连接应采用有防松措施的螺栓固定或压接，但不得绕接；8、电缆穿越不同危险区域时，在两级区域交界处，电缆沟应采取充砂填阻火堵料或加防火隔墙；9、电缆穿越相邻区域的隔墙壁楼板应加保护管，其留下的孔洞应堵塞严密，保护第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页管口。电缆周围用非燃纤维堵严，再用密封胶填塞。第五章电缆敷设进度计划电缆敷设计划从年月日开始至年月日结束。第六章劳动力计划序号工种人数1施工负责人12电工103力工40第七章...
