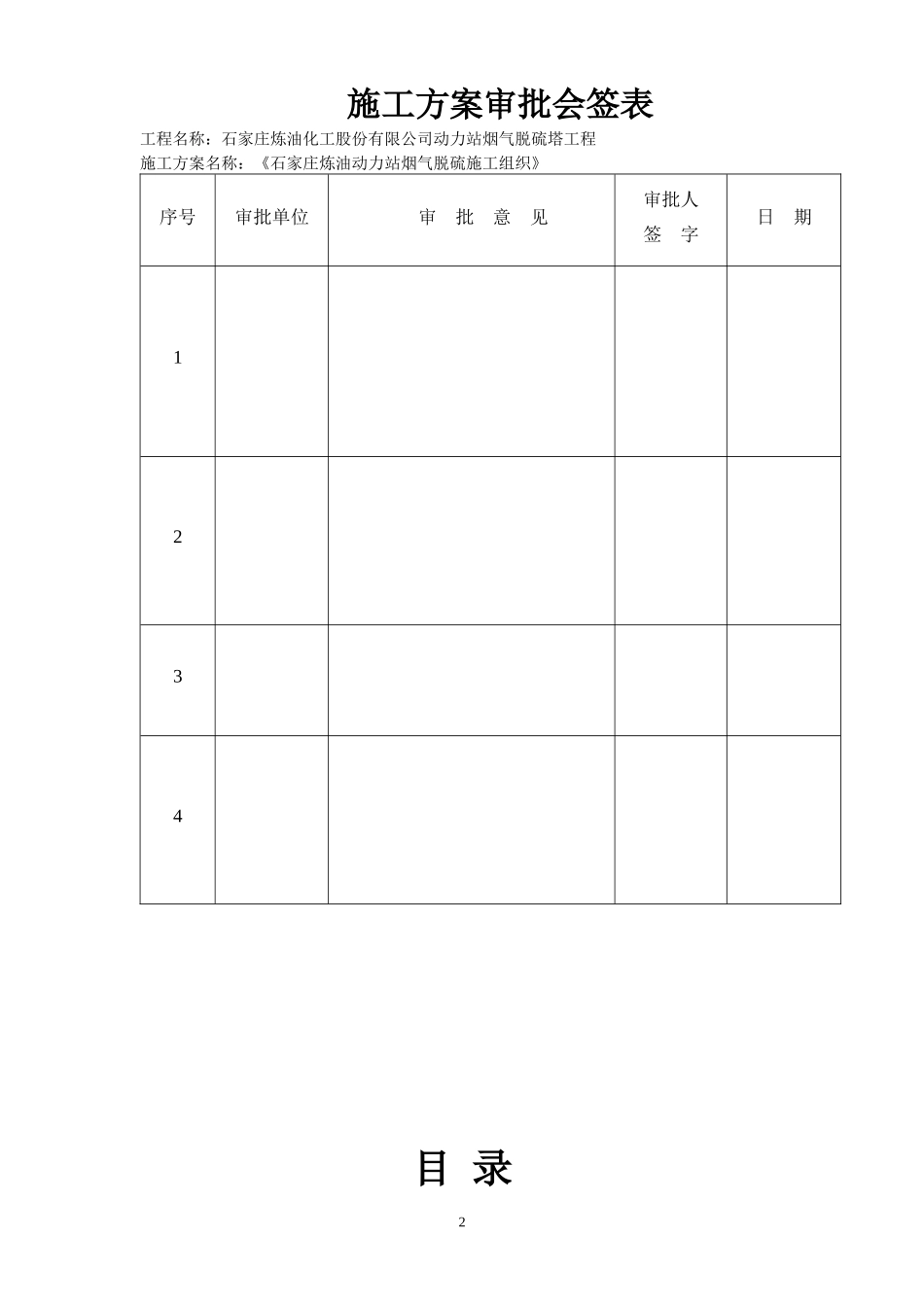

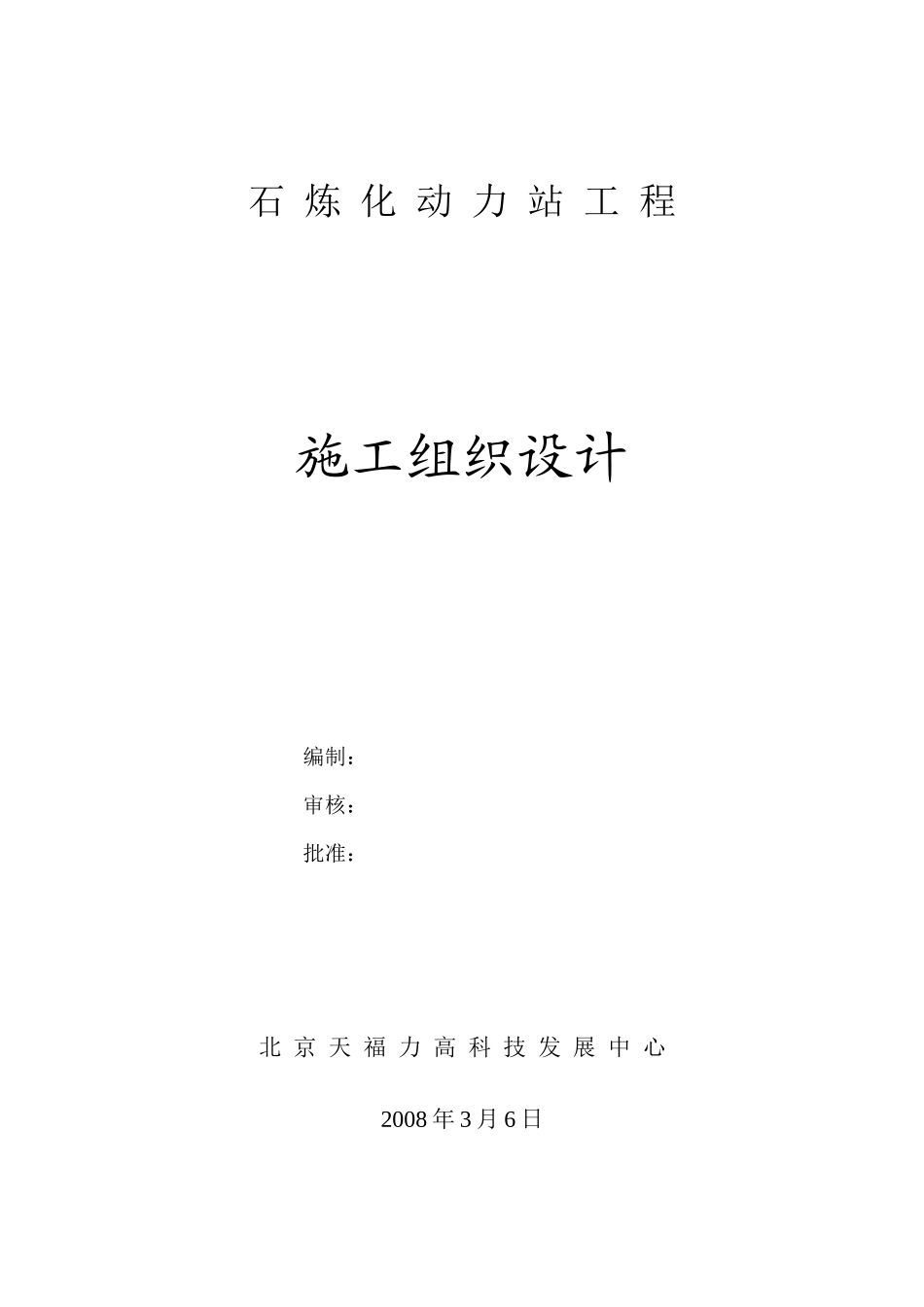

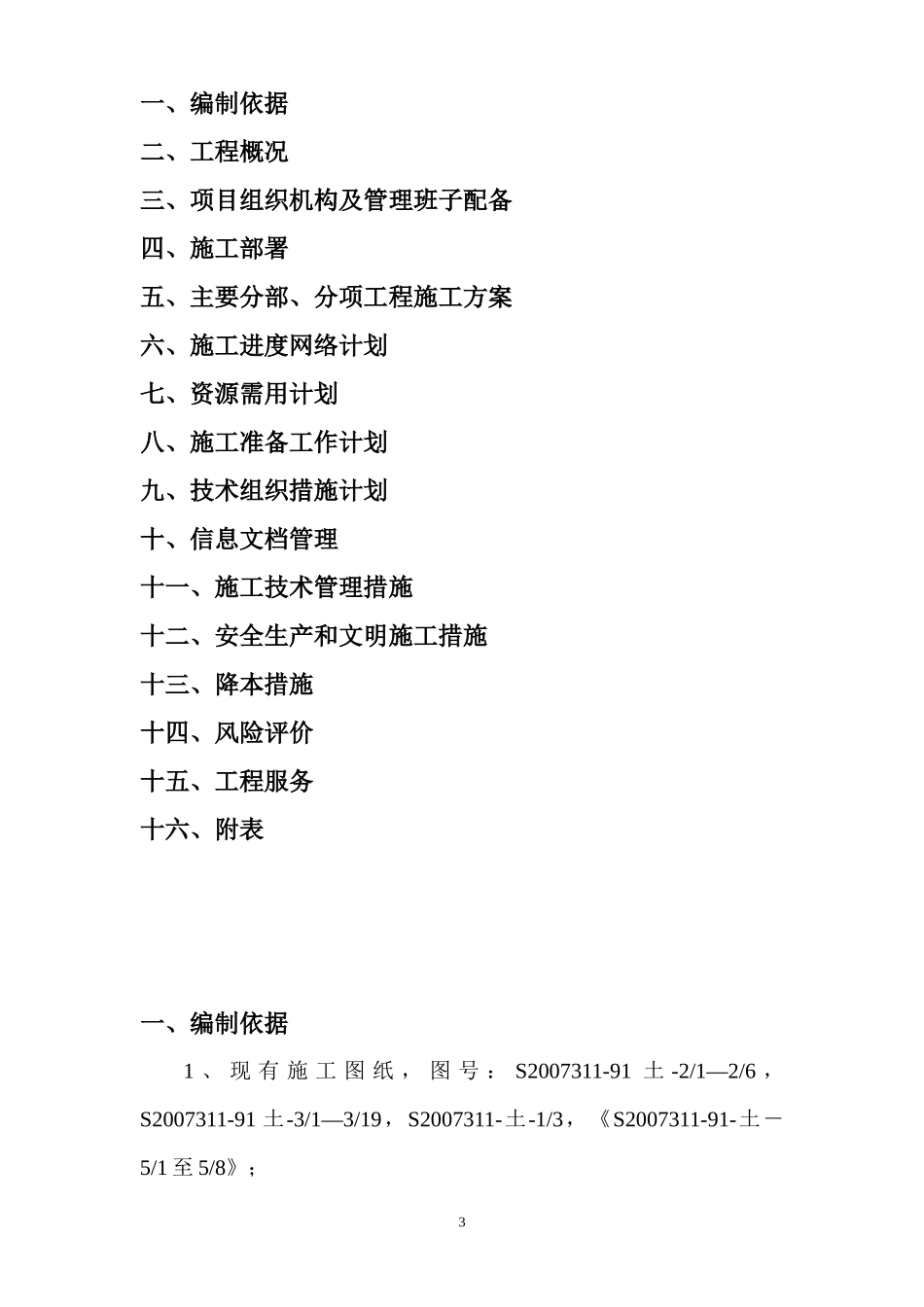

石炼化动力站工程施工组织设计编制：审核：批准：北京天福力高科技发展中心2008年3月6日施工方案审批会签表工程名称：石家庄炼油化工股份有限公司动力站烟气脱硫塔工程施工方案名称：《石家庄炼油动力站烟气脱硫施工组织》序号审批单位审批意见审批人签字日期1234目录2一、编制依据二、工程概况三、项目组织机构及管理班子配备四、施工部署五、主要分部、分项工程施工方案六、施工进度网络计划七、资源需用计划八、施工准备工作计划九、技术组织措施计划十、信息文档管理十一、施工技术管理措施十二、安全生产和文明施工措施十三、降本措施十四、风险评价十五、工程服务十六、附表一、编制依据1、现有施工图纸，图号：S2007311-91土-2/1—2/6，S2007311-91土-3/1—3/19，S2007311-土-1/3，《S2007311-91-土－5/1至5/8》；32、《砼结构工程施工及验收规范》GB50204-2002;3、《石油化工施工安全技术规程》SH3505-1999;4、《钢筋焊接及验收规程》标准号JGJ28-2003;5、《组合钢模板技术规范》;6、《钢结构工程施工及验收规范》GB50205-2001;7、《砼结构预埋件》（04G362）;8、《石油化工钢结构工程施工及验收规范》SH3507-1999;9、《建筑抗震设计规范》GB50011-2001;10、《建筑结构荷载规范》GB50011-2001;11、《建筑设计防火规范》GBJ16-87(2001年版)；12、钢节点选用《重土S－008》；13、建筑钢结构焊接技术规程（jGj81）;14、《建筑地基基础工程施工质量验收规范》GB50202-2002；15、JG59-99《建筑施工安全检查标准》和《河北省建筑文明工地检查评分办法》；16、同类工程先进工艺经验。二、工程概况本工程为脱硫塔圆形钢筋混凝土基础，外边缘直径为9.3米，总高度3.8米，埋深3.6米，C10混凝土垫层100mm厚，混凝土基础C30，现浇底板双层钢筋1.6米厚，池壁800mm厚，预埋M52螺栓40根，塔基芯内粗砂填实，二次浇筑C10混凝土500mm厚与表面埋件连接在一起。本工程为石炼化燃煤锅炉、烟气脱硫工程厂房，框架结构，总4建筑面积：984㎡，主体地上三层，东西方向21.5米，南北方向46米，建筑高度19.300米，L型。本工程抗震烈度为7度，丙类建筑，安全等级为二级，，设计基准期50年，耐火等级为二级，屋面防水等级为Ⅲ级.C10混凝土垫层100mm厚，混凝土基础C30。-轴为筏板基础，-轴为柱下独立基础。墙体0.200以下采用MU10普通粘土砖，0.200以上采用MU7.5加气砼砌块，MU7.5砂浆。本工程设备基础和管架基础较多，并设有排水沟,石膏仓房，围堰，支墩，单轨吊车梁。该厂房设有很多预埋件，螺栓均采用Q235B，预埋件等钢构件用Q235A，型钢，钢板采用Q235-B。落于厂房筏板基础上的设备基础均与筏板基础整体浇注。预留孔用细石砼二次灌浆。本工程为石炼化燃煤锅炉、烟气脱硫工程烟道支架，由原有的钢筋砼烟道到新建的脱硫塔。土0.000相当于绝对标高57.05米，东西方向38.1210米，南北方向23.3550米。钢支架基础采用C30混凝土，垫层采用C10混凝土。管架形式为门架形式，钢支架采用钢结构，钢柱及主梁为Ｈ型钢，次梁及其它部分为工字钢、槽钢、角钢等。钢的材料采用Ｑ235Ｂ焊条采用Ｅ4313。新上烟道入口及旁路挡板与原有烟道相接处需进行处理，原有烟道北侧墙体全部拆除，新旧结构连接处按施工缝处理。三、项目组织机构及管理班子配备1、项目经理部组织机构我公司以“优质、高速、安全”为核心。结合经营管理目标和工程特点，我公司将该项目列为重点工程，实行项目法施工，选调5我公司具有施工经验丰富的人员，组成一个年富力强、精明强干、团结奋进、作风过硬的一级项目经理部。项目部对工程质量、工期、现场管理全面负责。公司职能科室对项目部进行监督、检查、服务，确保各项目标的圆满完成。项目经理：公司副总经理，高级工程师，国家一级项目经理，组织施工了多项大型工程项目，组织过生物柴油装置工程、化纤6.5改16全厂外管工程等多个项目的施工。项目技术负责人：工程师，具有三十余年的施工经验，组织施工了多项炼油厂工程项目。项目副经理：工程师，历任技术员，施工处长，公司副总工程师，对同类工程的施工技术管理有着深厚的造诣。2、项目经理部各部门职责范围（1）、施工管理科职责①、全面掌握各...
