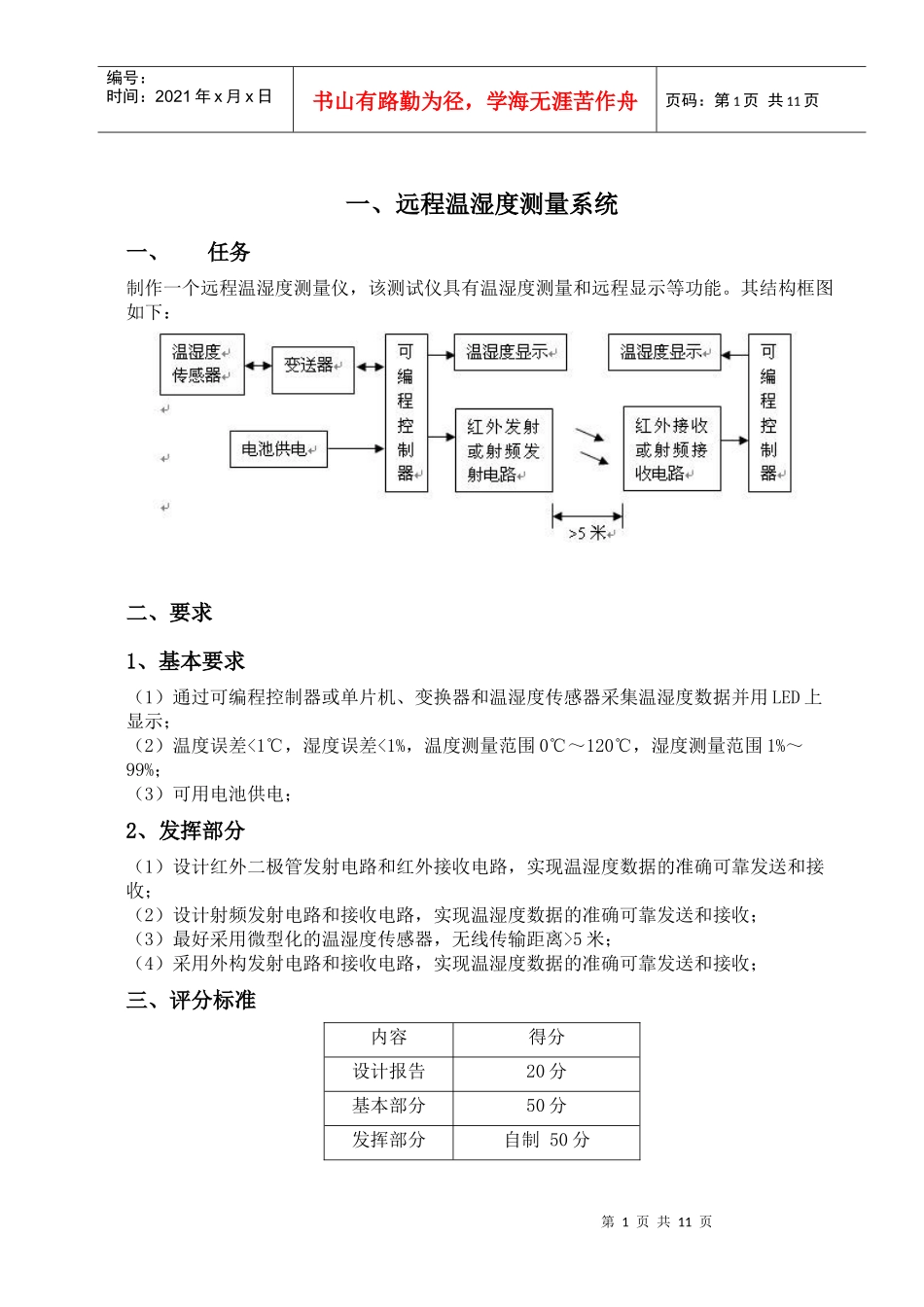

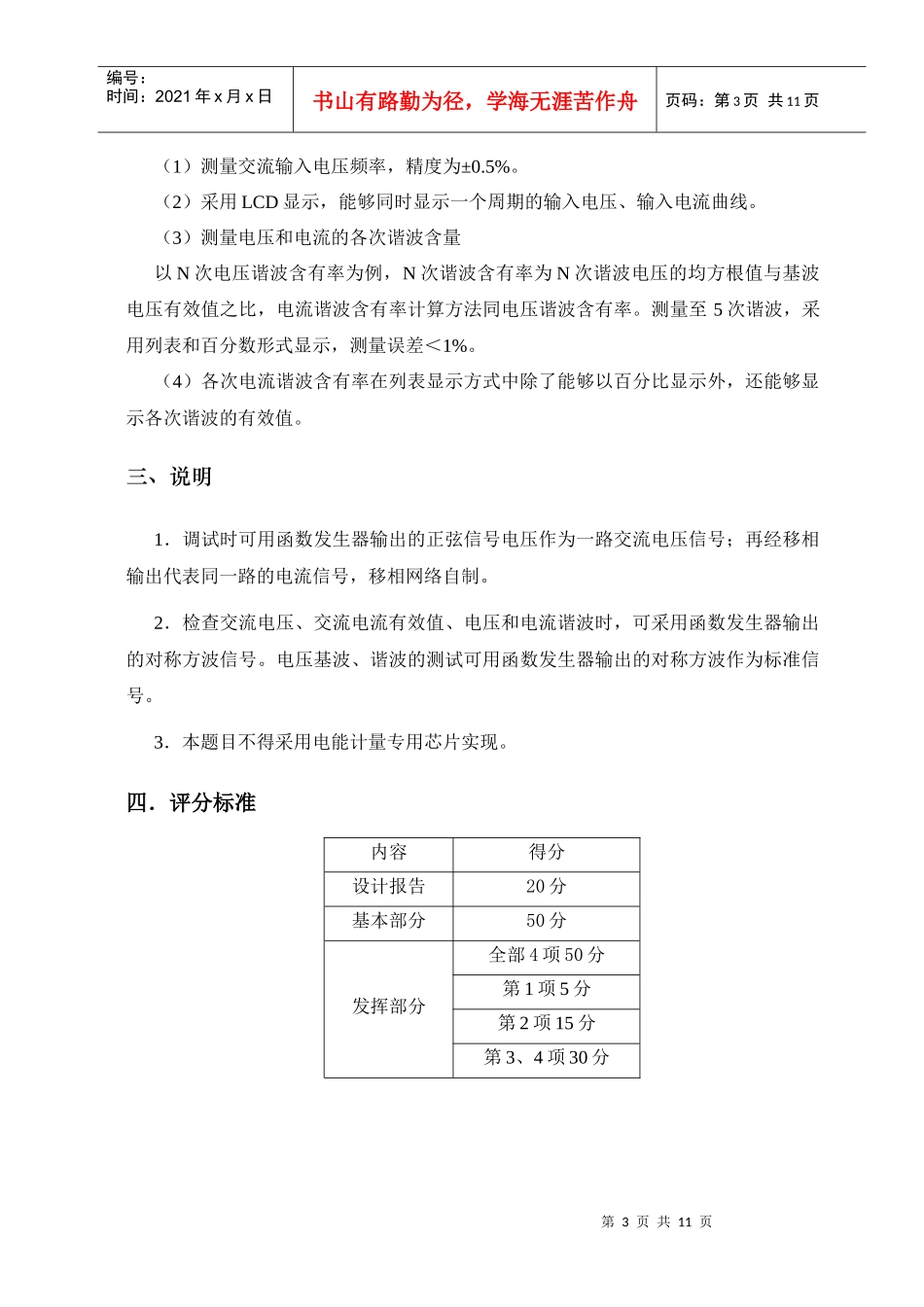

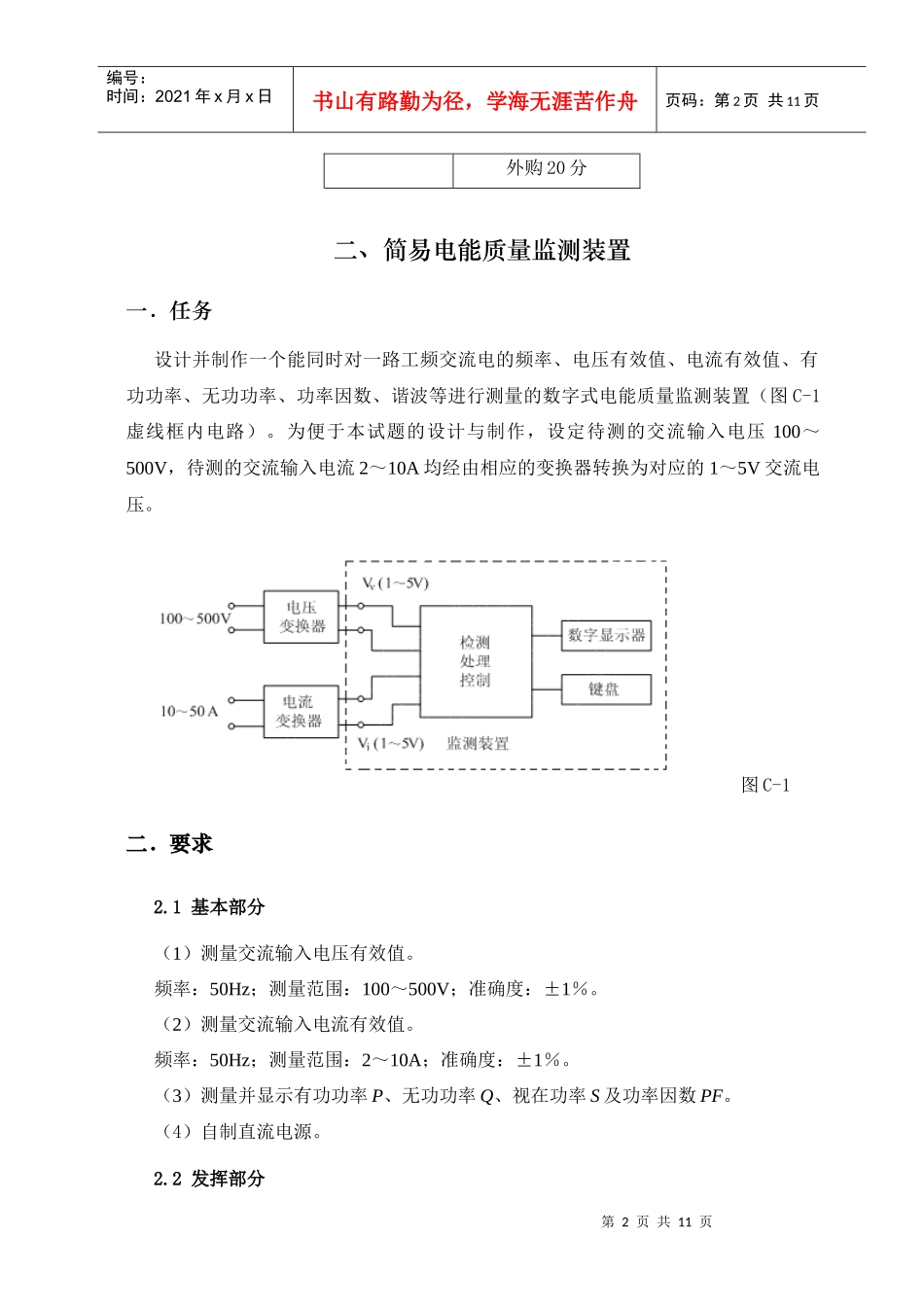

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页一、远程温湿度测量系统一、任务制作一个远程温湿度测量仪，该测试仪具有温湿度测量和远程显示等功能。其结构框图如下：二、要求1、基本要求（1）通过可编程控制器或单片机、变换器和温湿度传感器采集温湿度数据并用LED上显示；（2）温度误差<1℃，湿度误差<1%，温度测量范围0℃～120℃，湿度测量范围1%～99%；（3）可用电池供电；2、发挥部分（1）设计红外二极管发射电路和红外接收电路，实现温湿度数据的准确可靠发送和接收；（2）设计射频发射电路和接收电路，实现温湿度数据的准确可靠发送和接收；（3）最好采用微型化的温湿度传感器，无线传输距离>5米；（4）采用外构发射电路和接收电路，实现温湿度数据的准确可靠发送和接收；三、评分标准内容得分设计报告20分基本部分50分发挥部分自制50分第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页外购20分二、简易电能质量监测装置一．任务设计并制作一个能同时对一路工频交流电的频率、电压有效值、电流有效值、有功功率、无功功率、功率因数、谐波等进行测量的数字式电能质量监测装置（图C-1虚线框内电路）。为便于本试题的设计与制作，设定待测的交流输入电压100～500V，待测的交流输入电流2～10A均经由相应的变换器转换为对应的1～5V交流电压。图C-1二．要求2.1基本部分（1）测量交流输入电压有效值。频率：50Hz；测量范围：100～500V；准确度：±1％。（2）测量交流输入电流有效值。频率：50Hz；测量范围：2～10A；准确度：±1％。（3）测量并显示有功功率P、无功功率Q、视在功率S及功率因数PF。（4）自制直流电源。2.2发挥部分第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页（1）测量交流输入电压频率，精度为±0.5%。（2）采用LCD显示，能够同时显示一个周期的输入电压、输入电流曲线。（3）测量电压和电流的各次谐波含量以N次电压谐波含有率为例，N次谐波含有率为N次谐波电压的均方根值与基波电压有效值之比，电流谐波含有率计算方法同电压谐波含有率。测量至5次谐波，采用列表和百分数形式显示，测量误差＜1%。（4）各次电流谐波含有率在列表显示方式中除了能够以百分比显示外，还能够显示各次谐波的有效值。三、说明1．调试时可用函数发生器输出的正弦信号电压作为一路交流电压信号；再经移相输出代表同一路的电流信号，移相网络自制。2．检查交流电压、交流电流有效值、电压和电流谐波时，可采用函数发生器输出的对称方波信号。电压基波、谐波的测试可用函数发生器输出的对称方波作为标准信号。3．本题目不得采用电能计量专用芯片实现。四．评分标准内容得分设计报告20分基本部分50分发挥部分全部4项50分第1项5分第2项15分第3、4项30分第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页三、太阳能楼道感应延迟照明灯控制设计一、任务设计并制作一个以太阳能为电能源的楼道LED路灯照明装置。该装置以太阳能为能源，铅酸蓄电池为蓄能部件和相关电路工作的电源。实现有人过往时路灯的自动点亮，之后，延时60秒关断，LED路灯在白天关闭、夜间可开启。采用双电源供电，即在太阳能供电不足情况下自动转为交流220伏供电。二、要求基本要求（1）设计并制作太阳能光伏板对电池的充电装置。（2）设计并制作以电池为电源的LED路灯节能照明装置。（3）设计并制作以太阳能光伏板为传感器的光控电路，控制LED灯在白天关闭、夜间开启。2、发挥部分（1）给蓄电池加上充、放电保护装置。防止过充电和过放电。（2）给声控电路增加避免瞬时噪声（如夜间雷电、过往车辆鸣笛等）引起误动作的功能电路。（3）采取各种措施降低蓄电池的工作电流，延长电池工作时间。（4）采用双电源供电，即在太阳能供电不足情况下自动转为交流220伏供电。三、说明1、推荐选用6V，2AH铅酸蓄电池。2、基于上述蓄电池，建议太阳能光伏板的参数为：峰值电压8.5V、峰值电流310mA、峰值功率2.5W。四、评分标准第5页共11页第4...
