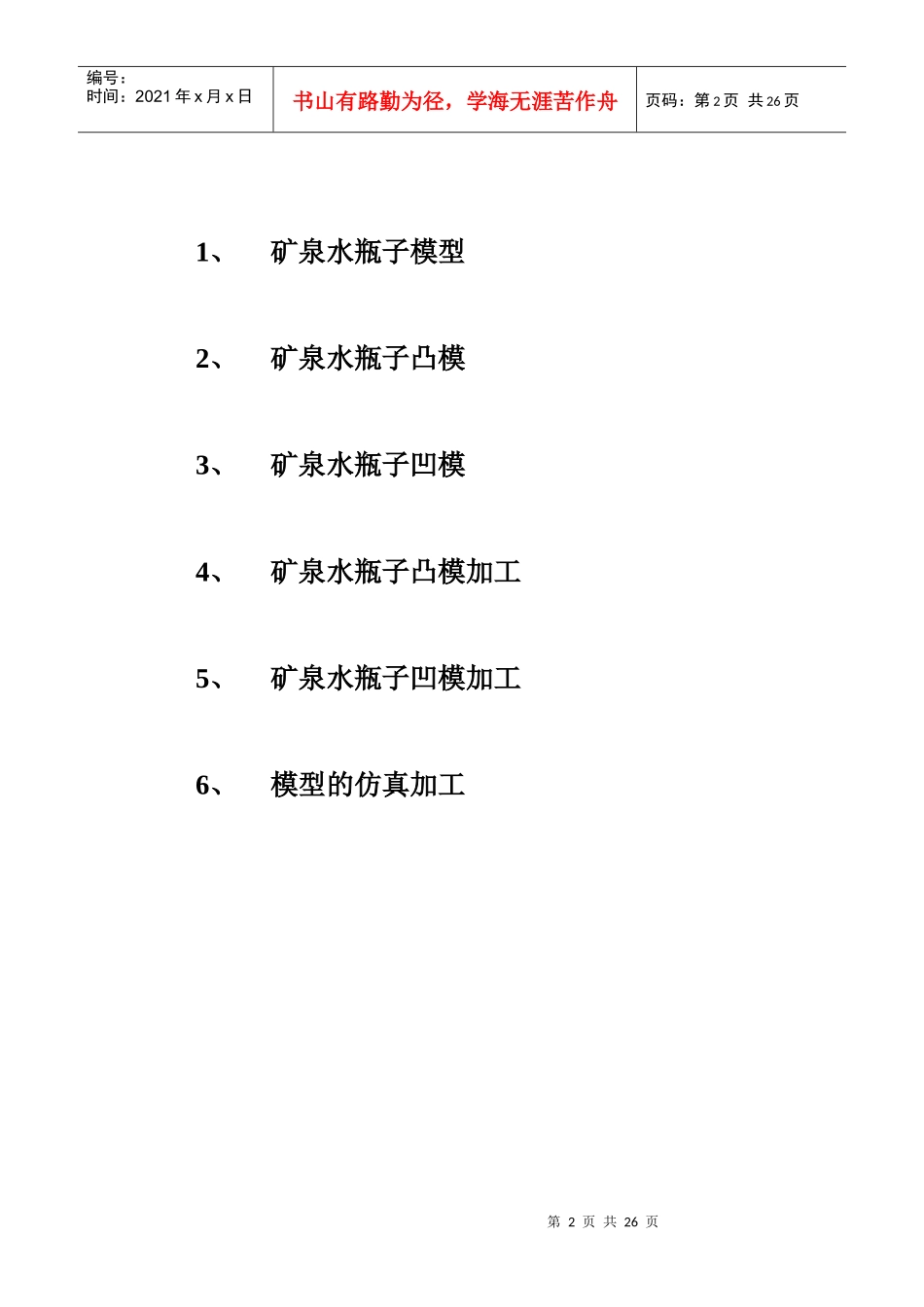

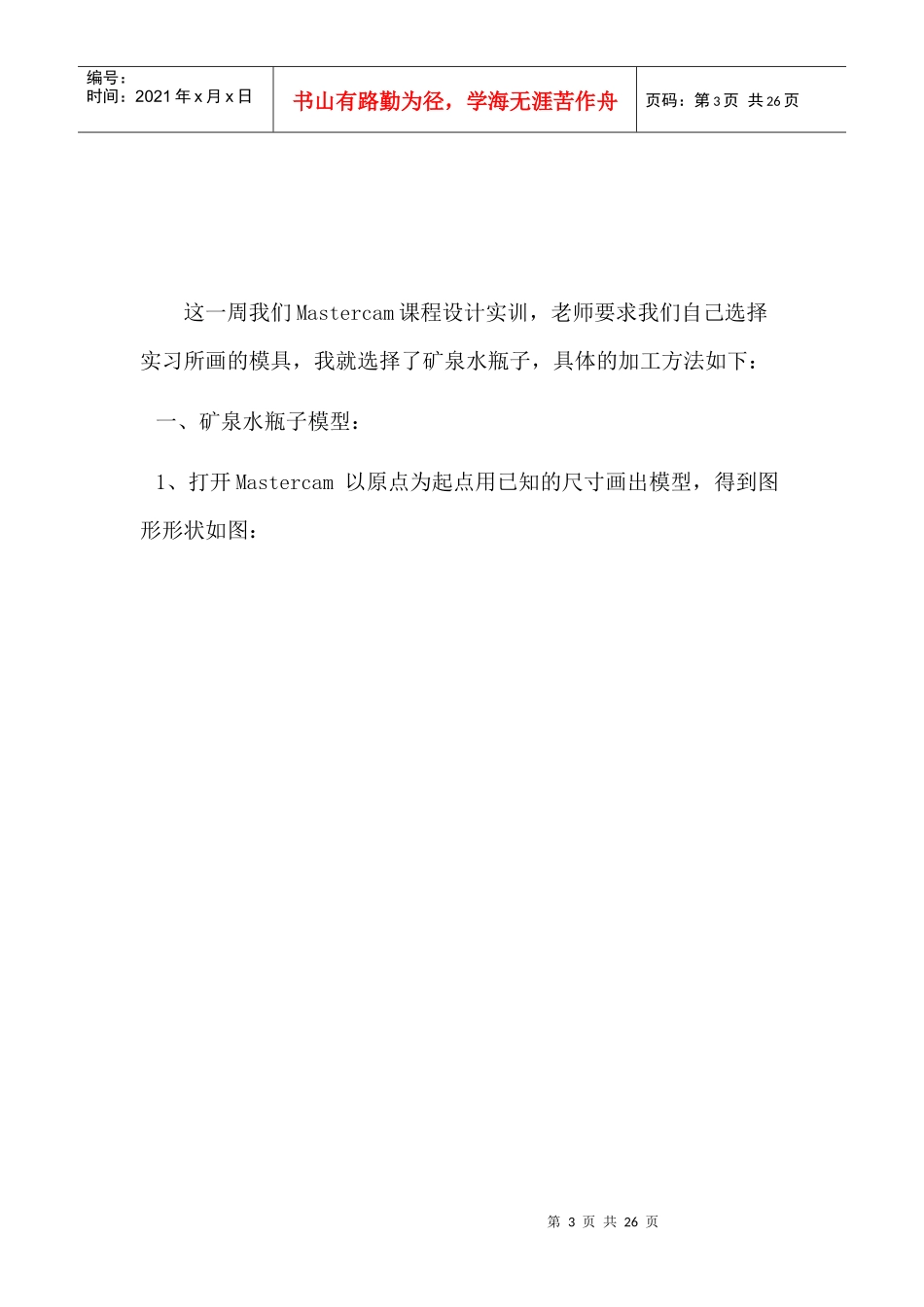

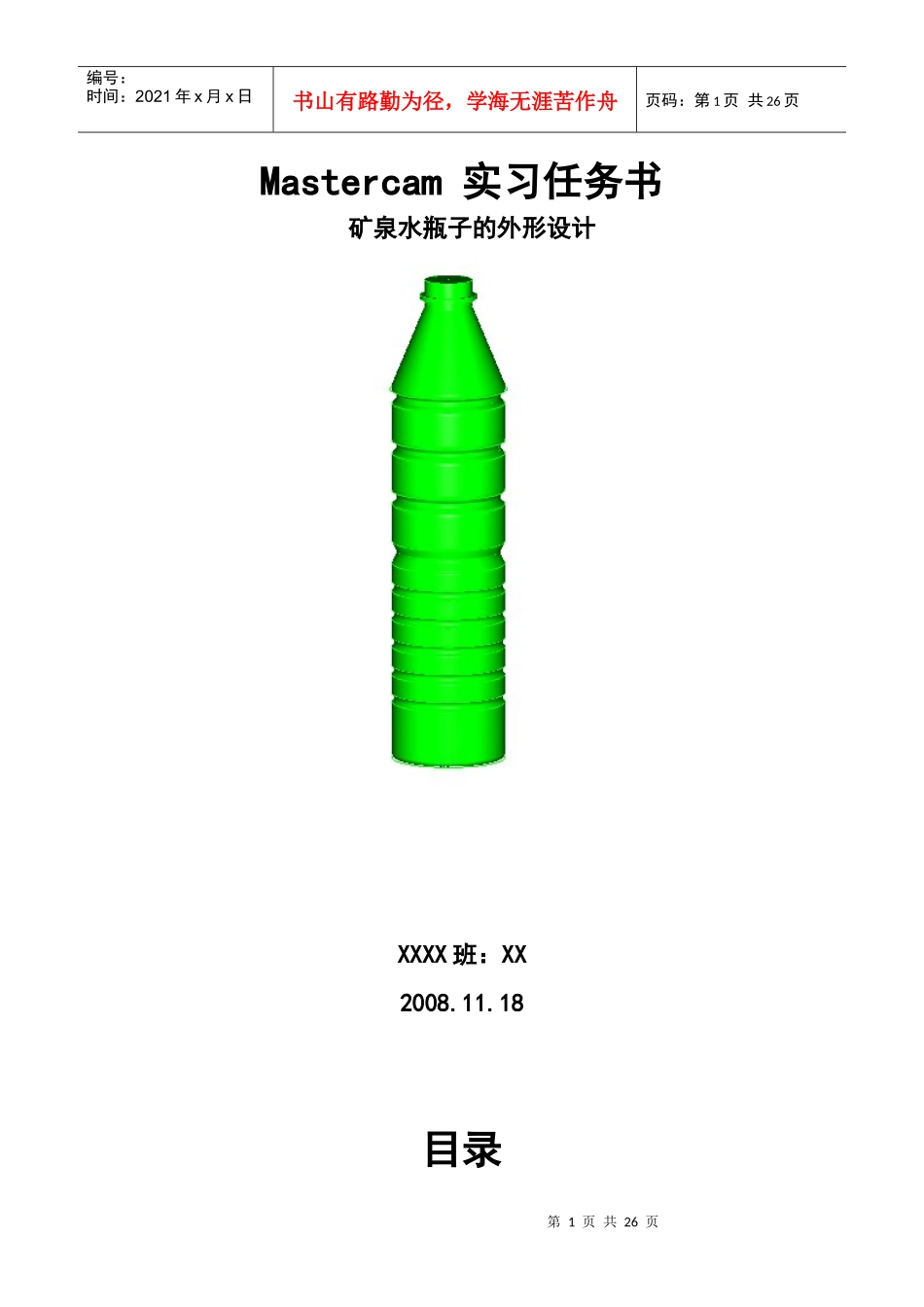

第1页共26页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共26页Mastercam实习任务书矿泉水瓶子的外形设计XXXX班:XX2008.11.18目录第2页共26页第1页共26页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共26页1、矿泉水瓶子模型2、矿泉水瓶子凸模3、矿泉水瓶子凹模4、矿泉水瓶子凸模加工5、矿泉水瓶子凹模加工6、模型的仿真加工第3页共26页第2页共26页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共26页这一周我们Mastercam课程设计实训,老师要求我们自己选择实习所画的模具,我就选择了矿泉水瓶子,具体的加工方法如下:一、矿泉水瓶子模型:1、打开Mastercam以原点为起点用已知的尺寸画出模型,得到图形形状如图:第4页共26页第3页共26页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共26页2、根据数据在得到的图形上处理,得到如图:第5页共26页第4页共26页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共26页3、生成实体第6页共26页第5页共26页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共26页保存文件得到矿泉水瓶子模型。二、矿泉水瓶子凸模:1、打开Mastercam得到的图形形状如图:第7页共26页第6页共26页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共26页2、在图中画一长方形,并将其拉伸到的一方块,并将长方体与原图进行切割,从而得到的下图:第8页共26页第7页共26页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第8页共26页第9页共26页第8页共26页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第9页共26页第10页共26页第9页共26页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第10页共26页3、将上面的图形中的两个实体结合构成凸模,如下图:关闭Mastercam,保存文件。三、矿泉水瓶子凸模加工。1、打开Mastercam,选择矿泉水瓶子凸模模具,选出加工机床。开始加工过程如下各图:(1)为零件选择材料,将不为整数的改为整数,操作如图:第11页共26页第10页共26页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第11页共26页(2)在红色箭头处右键点击得到矩形框,选择铣床刀具路径,再选曲面粗加工,再选平行铣削。操作如下图:第12页共26页第11页共26页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第12页共26页(3)根据要求选中凸模得到如下图的对话框,在空白处点击右键选择刀具,并点击刀具过滤器根据加工模型的要求选择刀具的大小与类型。(4)选择好刀具后,在对话框中填写必要的参数最后得到下图:第13页共26页第12页共26页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第13页共26页(5)凸模在Mastercam中的模拟加工过程,如图:第14页共26页第13页共26页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第14页共26页(6)下面的图形为加工完成图:第15页共26页第14页共26页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第15页共26页将文件保存,从而得到矿泉水凸模的加工方法。第16页共26页第15页共26页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第16页共26页四、矿泉水瓶子凹模。(1)打开Mastercam,调出矿泉水瓶子模型,如下图所示:(2)在图中画一长方形,并将其拉伸到的一方块,并将长方体与原图进行切割,从而得到下图:第17页共26页第16页共26页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第17页共26页(3)凹模制作完成。将文件保存。第18页共26页第17页共26页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第18页共26页五、矿泉水瓶子凹模加工。(1)打开Mastercam,调出矿泉水瓶子凹模模型,选出加工机床。进行平行削,具体的设置方法和上面的大致相同具体就不多说了。最后得到整个凹模的加工的方法。如下图所示:(2)凹模在Mastercam中的模拟加工过程,如下图:第19页共26页第18页共2...
