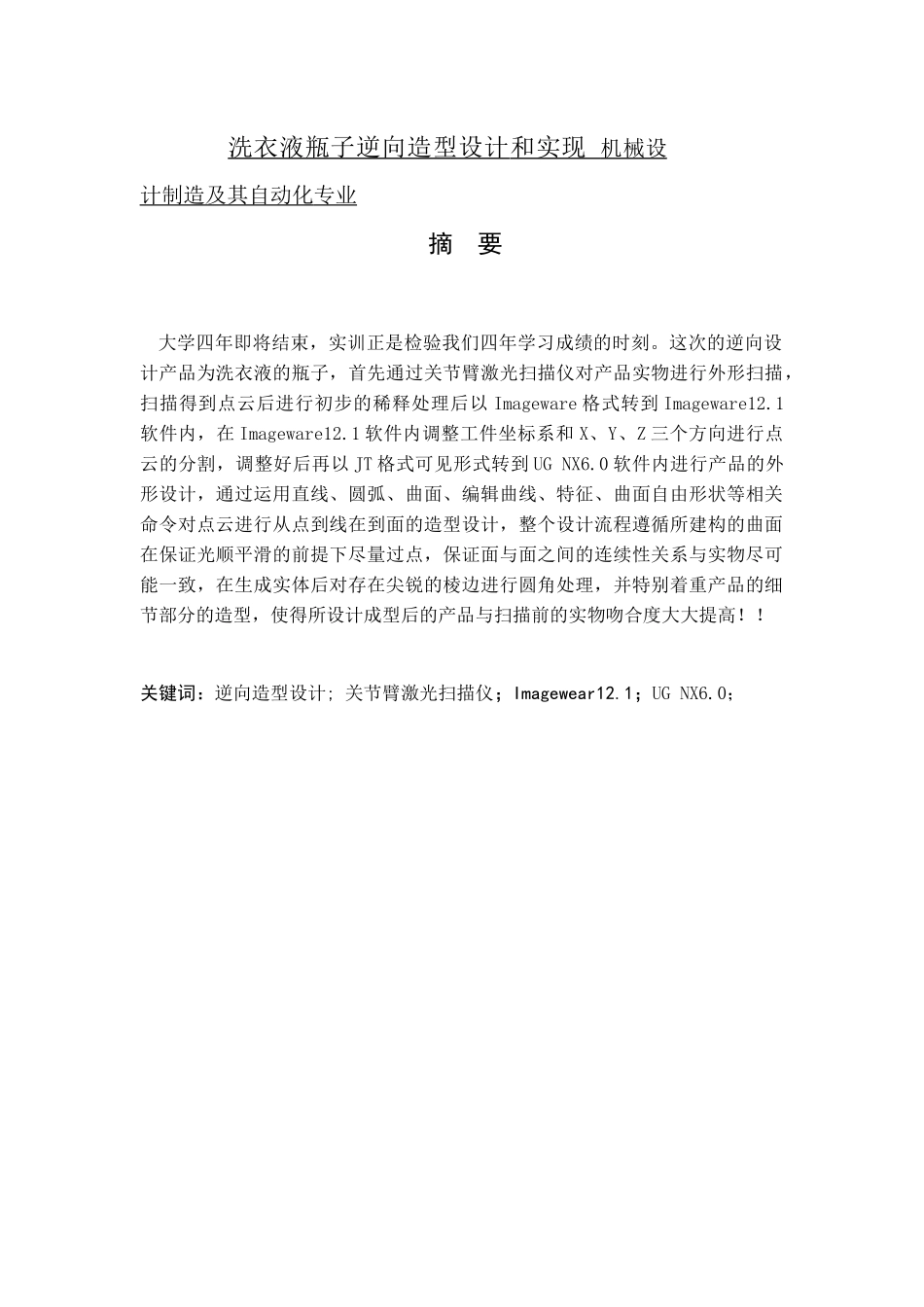

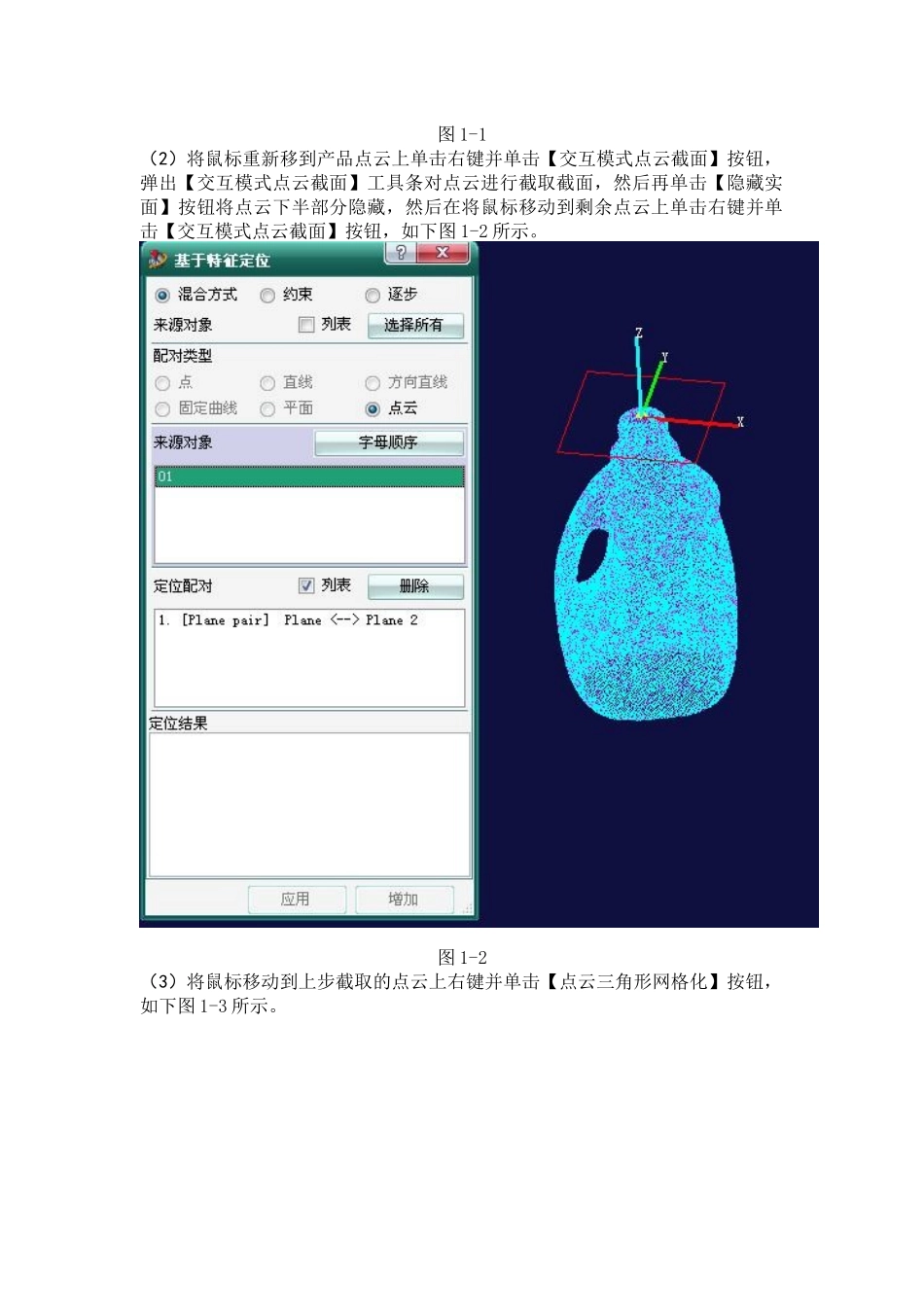

洗衣液瓶子逆向造型设计 和实现 机械设 计制造及其自动化 专业 摘 要 大学四年即将结束，实训正是检验我们四年学习成绩的时刻。这次的逆向设计产品为洗衣液的瓶子，首先通过关节臂激光扫描仪对产品实物进行外形扫描，扫描得到点云后进行初步的稀释处理后以 Imageware 格式转到 Imageware12.1软件内，在 Imageware12.1 软件内调整工件坐标系和 X、Y、Z 三个方向进行点云的分割，调整好后再以 JT 格式可见形式转到 UG NX6.0 软件内进行产品的外形设计，通过运用直线、圆弧、曲面、编辑曲线、特征、曲面自由形状等相关命令对点云进行从点到线在到面的造型设计，整个设计流程遵循所建构的曲面在保证光顺平滑的前提下尽量过点，保证面与面之间的连续性关系与实物尽可能一致，在生成实体后对存在尖锐的棱边进行圆角处理，并特别着重产品的细节部分的造型，使得所设计成型后的产品与扫描前的实物吻合度大大提高！！关键词：逆向造型设计; 关节臂激光扫描仪；Imagewear12.1；UG NX6.0；1、点云处理1.1 调坐标（1）打开 Imagewear12.1 软件进将文件导入，将鼠标移到产品点云上单击右键并点击【圈选点】按钮，然后弹出【圈选点】工具条对没用的点云进行删除，将鼠标重新移到产品点云上单击右键并单击【点显示】按钮，弹出【点显示】工具条对点云进行稀释，如下图 1-1 所示。图 1-1（2）将鼠标重新移到产品点云上单击右键并单击【交互模式点云截面】按钮，弹出【交互模式点云截面】工具条对点云进行截取截面，然后再单击【隐藏实面】按钮将点云下半部分隐藏，然后在将鼠标移动到剩余点云上单击右键并单击【交互模式点云截面】按钮，如下图 1-2 所示。图 1-2（3）将鼠标移动到上步截取的点云上右键并单击【点云三角形网格化】按钮，如下图 1-3 所示。图 1-3（4）按快捷键 CTRL+S 将所有点云显示出来，然后在修改工具栏中单击【合并-点云】按钮，将上下两部份点云合并，如下图 1-4 所示。图 1-4（5）将鼠标移动到上步合并的点云上右键并单击【点云三角形网格化】按钮，如下图 1-5 所示。图 1-5（6）单击【图层管理器】按钮将工作坐标系显示出来，然后在创建工具条中单击【平面-中心/法向】按钮创建如下图 1-6 所示。图 1-6（6）在修改工具条中单击【定位-最佳拟合】按钮，将移动对象和来源对象选为第（3）步截取的平面，目的对象则为上步所创建的平面，如下图 1-7 所示。图 1-7（7）在修改工具条中单击【定位-坐...
