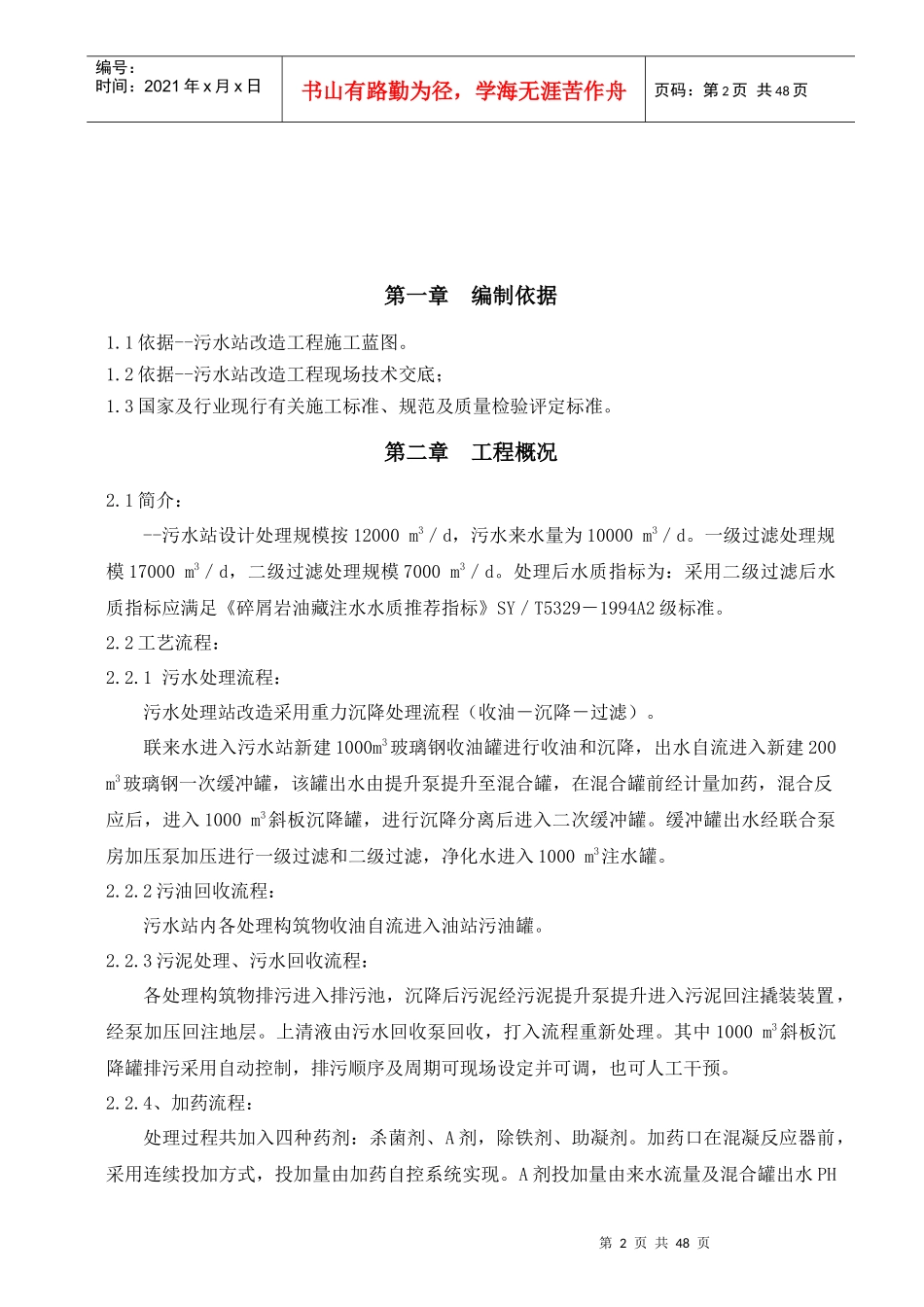

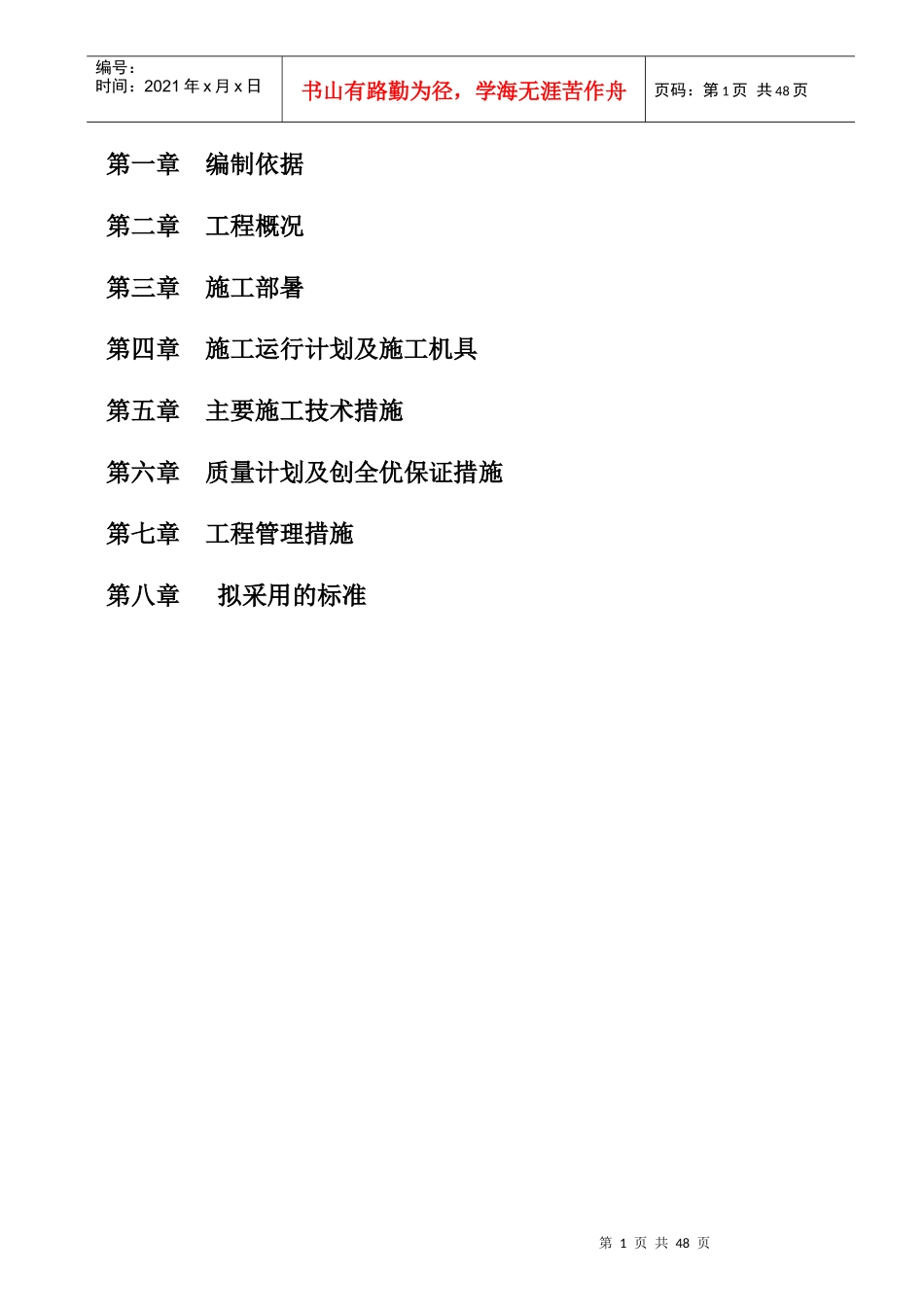

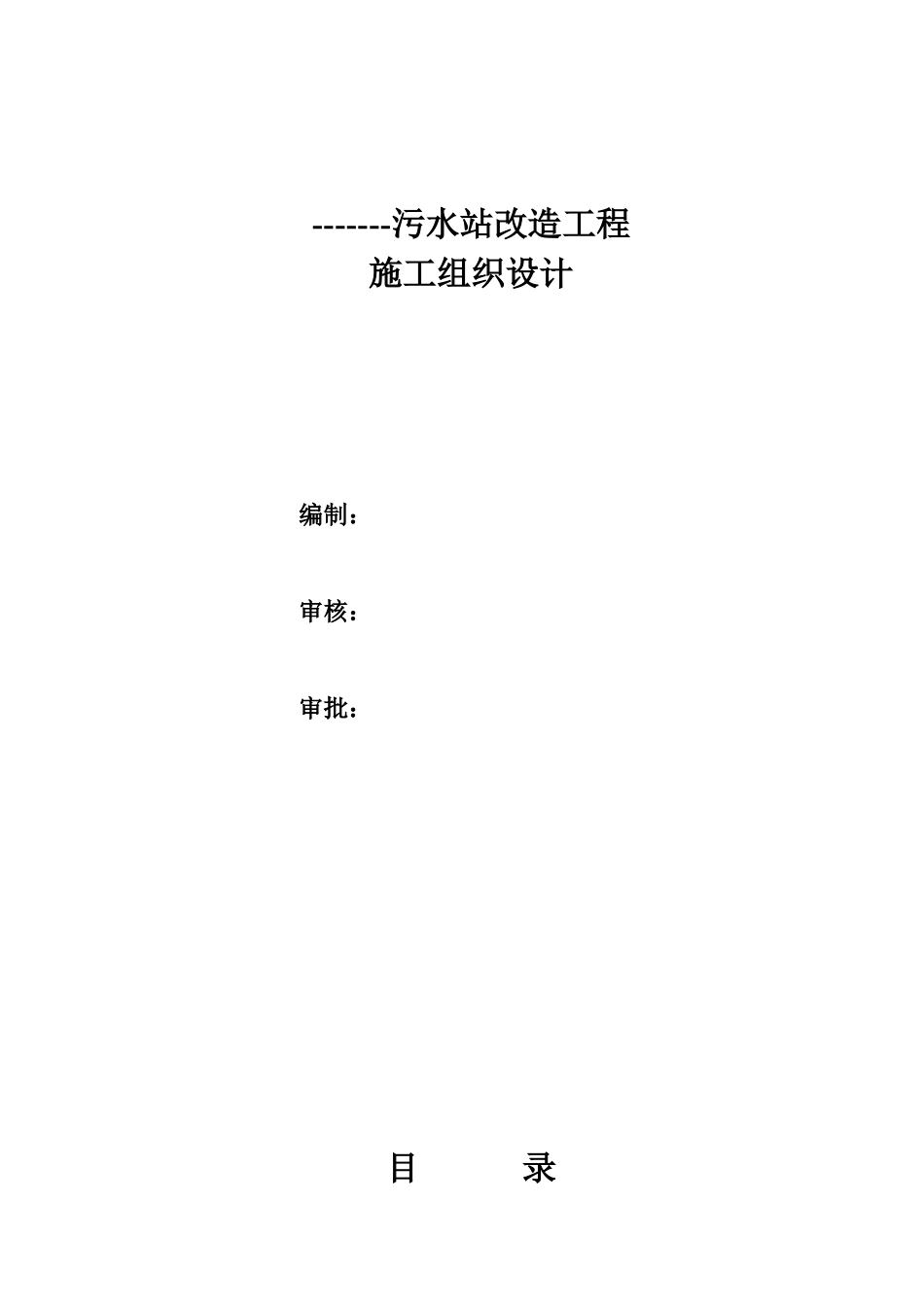

-------污水站改造工程施工组织设计编制：审核：审批：目录第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页第一章编制依据第二章工程概况第三章施工部暑第四章施工运行计划及施工机具第五章主要施工技术措施第六章质量计划及创全优保证措施第七章工程管理措施第八章拟采用的标准第2页共48页第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页第一章编制依据1.1依据--污水站改造工程施工蓝图。1.2依据--污水站改造工程现场技术交底；1.3国家及行业现行有关施工标准、规范及质量检验评定标准。第二章工程概况2.1简介：--污水站设计处理规模按12000m3／d，污水来水量为10000m3／d。一级过滤处理规模17000m3／d，二级过滤处理规模7000m3／d。处理后水质指标为：采用二级过滤后水质指标应满足《碎屑岩油藏注水水质推荐指标》SY／T5329－1994A2级标准。2.2工艺流程：2.2.1污水处理流程：污水处理站改造采用重力沉降处理流程（收油－沉降－过滤）。联来水进入污水站新建1000m3玻璃钢收油罐进行收油和沉降，出水自流进入新建200m3玻璃钢一次缓冲罐，该罐出水由提升泵提升至混合罐，在混合罐前经计量加药，混合反应后，进入1000m3斜板沉降罐，进行沉降分离后进入二次缓冲罐。缓冲罐出水经联合泵房加压泵加压进行一级过滤和二级过滤，净化水进入1000m3注水罐。2.2.2污油回收流程：污水站内各处理构筑物收油自流进入油站污油罐。2.2.3污泥处理、污水回收流程：各处理构筑物排污进入排污池，沉降后污泥经污泥提升泵提升进入污泥回注撬装装置，经泵加压回注地层。上清液由污水回收泵回收，打入流程重新处理。其中1000m3斜板沉降罐排污采用自动控制，排污顺序及周期可现场设定并可调，也可人工干预。2.2.4、加药流程：处理过程共加入四种药剂：杀菌剂、A剂，除铁剂、助凝剂。加药口在混凝反应器前，采用连续投加方式，投加量由加药自控系统实现。A剂投加量由来水流量及混合罐出水PH第3页共48页第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共48页值两个参数同时控制，其他药剂投加量由来水流量一个参数控制。2.3、主要工作量2.3.1、主要处理容器、构筑物：①新建2座1000m3玻璃钢收油罐，罐内设收油槽、排污盘管。②新建2座200m3玻璃钢一次缓冲罐，罐内设收油槽、排污盘管等。③新建2座1000m3斜板沉降罐，罐内设斜板、收油槽、排泥器等。④改造2座500m3斜板沉降罐为反洗回收罐，拆除罐内中心反应筒及斜板，罐体做内外防腐。⑤改造5座ø3.0m压力滤罐，更换内构件及滤料，罐体做内外防腐。⑥新建4座ø3.6m一级滤罐，内设配水设施、筛管及滤料，罐体做内外防腐，新建4座ø3.0m二级过滤罐。⑦改造1座300m3、1座200m3一次缓冲罐，罐体做内外防腐。⑧改造1座300m3反冲洗罐，罐体做内外防腐。⑨更换加药罐，加药泵共3套等。⑩新建污泥回注撬装装置1套，包括1台注泥泵，1台自吸泵，1座搅拌罐等。2.3.2主要机泵设备：①新建反洗回收泵AF100－80－160Q＝100m3／hH＝0.30MPa②更换污水加压泵AF150－400Q＝400m3／hH＝0.50MPa污水加压泵AF150－65－200Q＝100m3／hH＝0.50MPa③更换反冲洗泵ZA80－3400Q＝550m3／hH＝0.30MPaZA100－315Q＝250m3／hH＝0.30MPa④新建排泥动力水泵AF125－80-200Q＝160m3／hH＝0.80MPa⑤更换排污池污水回收水泵AF100－80－160Q＝100m3／hH＝0.50MPa⑥更换污泥泵65FYH－80Q＝100m3／hH＝0.50MPa⑦更换A剂加药泵IHF50－32－200Q＝12.5m3／hH＝0.50MPa⑧更换清水泵IS100－80－160Q＝100m3／hH＝0.30MPa2.3.3主要辅助性建筑物：改造加药泵房、反洗回收泵房。2.3.4主要配套工程更换站内部分管线及阀门，以及相应的自控、电气、土建、防腐、机制等系统配套改2台2台1台1台1台2台4台4台2台2台第4页共48页第3页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共48页造。2.4工程特点：①站内改造工作量较大，动火次数较多；②施工场地狭小，影响施工进度。2.5主要新工艺、新技术：玻璃钢罐施工难度比较大，应保证质量。第三章施工部署：3.1指导思想：树立...
