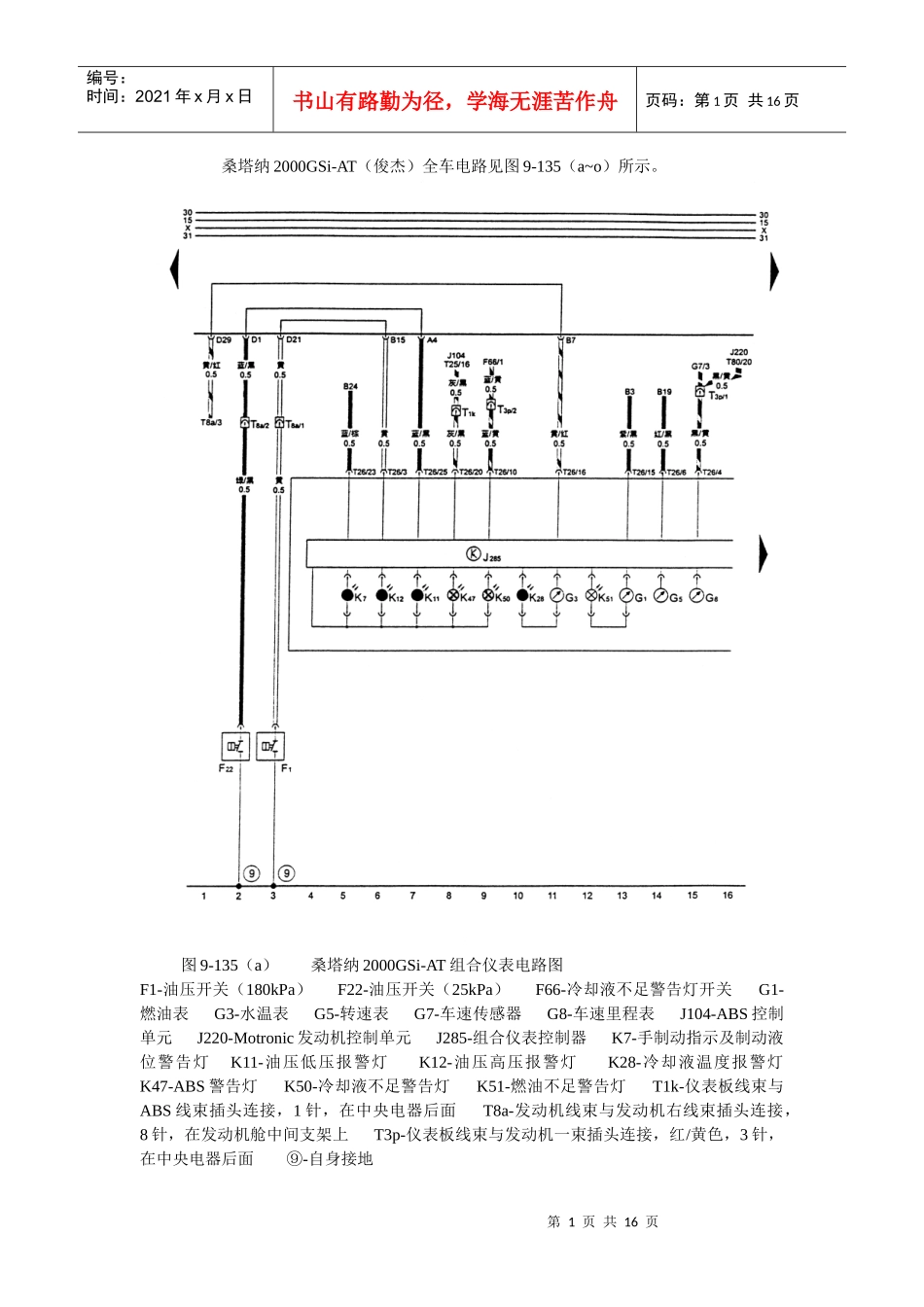

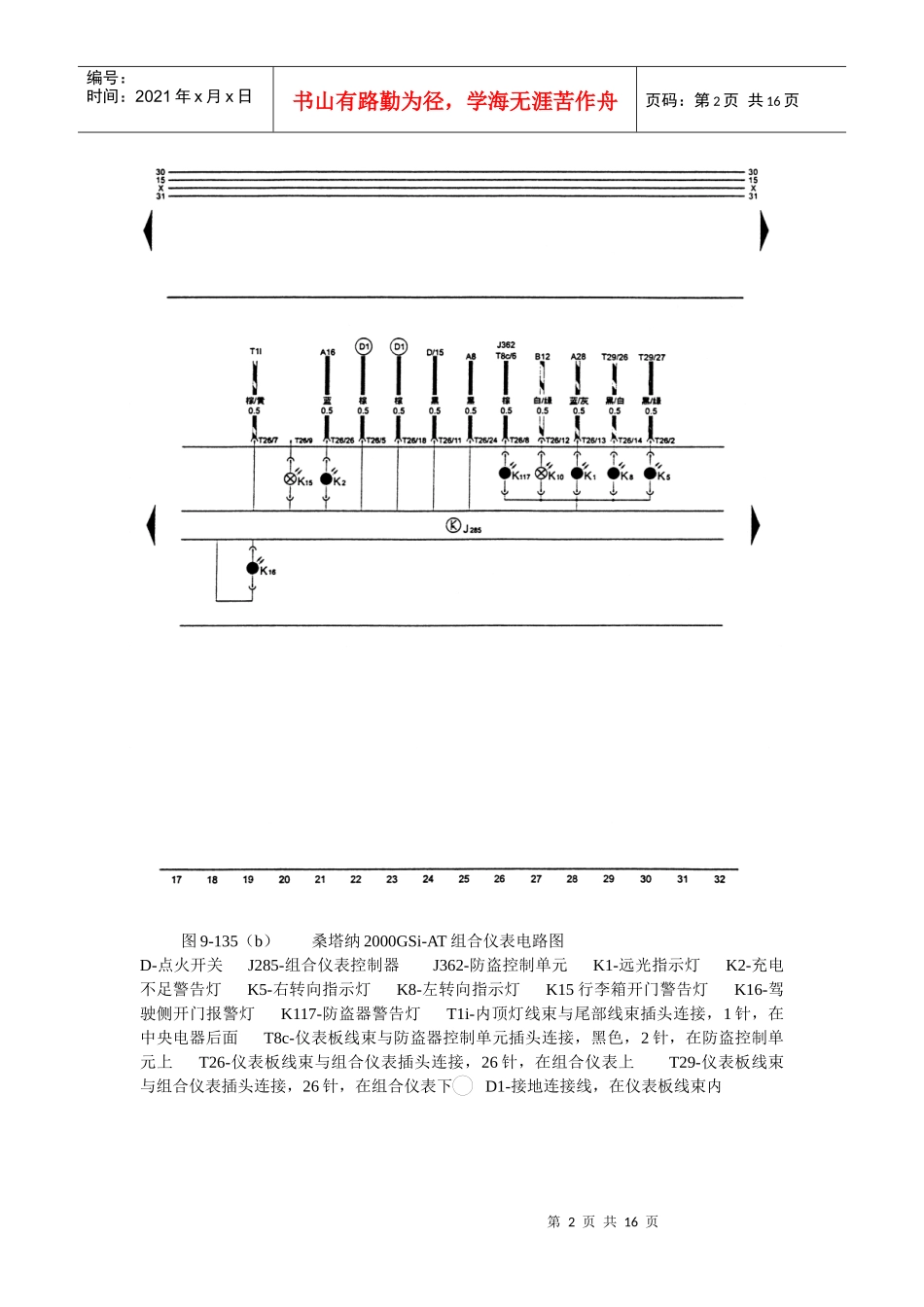

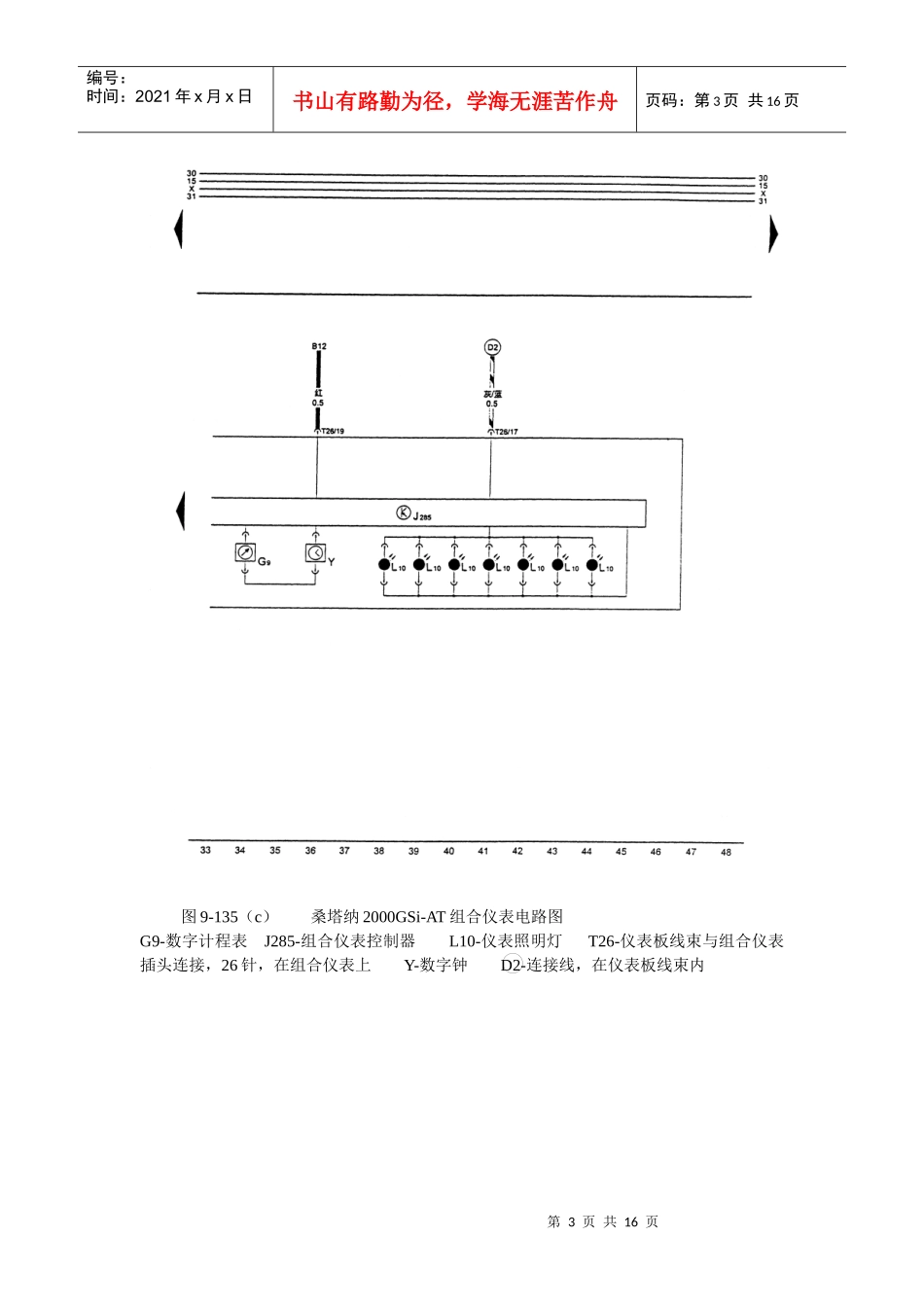

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页桑塔纳2000GSi-AT（俊杰）全车电路见图9-135（a~o）所示。图9-135（a）桑塔纳2000GSi-AT组合仪表电路图F1-油压开关（180kPa）F22-油压开关（25kPa）F66-冷却液不足警告灯开关G1-燃油表G3-水温表G5-转速表G7-车速传感器G8-车速里程表J104-ABS控制单元J220-Motronic发动机控制单元J285-组合仪表控制器K7-手制动指示及制动液位警告灯K11-油压低压报警灯K12-油压高压报警灯K28-冷却液温度报警灯K47-ABS警告灯K50-冷却液不足警告灯K51-燃油不足警告灯T1k-仪表板线束与ABS线束插头连接，1针，在中央电器后面T8a-发动机线束与发动机右线束插头连接，8针，在发动机舱中间支架上T3p-仪表板线束与发动机一束插头连接，红/黄色，3针，在中央电器后面⑨-自身接地第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页图9-135（b）桑塔纳2000GSi-AT组合仪表电路图D-点火开关J285-组合仪表控制器J362-防盗控制单元K1-远光指示灯K2-充电不足警告灯K5-右转向指示灯K8-左转向指示灯K15行李箱开门警告灯K16-驾驶侧开门报警灯K117-防盗器警告灯T1i-内顶灯线束与尾部线束插头连接，1针，在中央电器后面T8c-仪表板线束与防盗器控制单元插头连接，黑色，2针，在防盗控制单元上T26-仪表板线束与组合仪表插头连接，26针，在组合仪表上T29-仪表板线束与组合仪表插头连接，26针，在组合仪表下D1-接地连接线，在仪表板线束内第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页图9-135（c）桑塔纳2000GSi-AT组合仪表电路图G9-数字计程表J285-组合仪表控制器L10-仪表照明灯T26-仪表板线束与组合仪表插头连接，26针，在组合仪表上Y-数字钟D2-连接线，在仪表板线束内第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页图9-135（d）桑塔纳2000GSi-AT内顶灯、遮阳板灯电路图E3-报警灯开关E56-内顶灯照明开关E57-遮阳板灯照明开关F2-左前门上内顶灯接触开关F3-右前门上内顶灯接触开关K122-内顶灯保护二极管T1i-内顶灯线束与尾部线束插头连接，1针，在中央电器后面T1l-内顶灯线束与仪表板线束插头连接，1针，在中央电器后面T2p-内顶灯线束与遮阳板灯插头连接，2针，车灯前右侧T26-仪表板线束与组合仪表插头连接，26针，在组合仪表上W-带延迟功能的内顶灯W3-行李箱照明灯W4-遮阳板灯⑤-接地点，在中央电器左侧星形接地爪上⑨-自身接地G1-正极接地线，在内顶灯线束内G2-连接线，在内顶灯线束内第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页图9-135（e）桑塔纳2000GSi-AT侧转向灯、高位制动灯电路图E2-转向灯开关E3-报警灯开关F8-强制换入低档开关M5-左前转向灯M6-左后转向灯M7-右前转向灯M8-右后转向灯M9-左制动灯M10-右制动灯M11-左侧转向灯M12-右侧转向灯M13-高位制动灯⑤-接地点，在中央电器左侧星形接地爪上C5-接地连接线，在发动机右线束内H1-接地连接线，在尾部线束内第6页共16页第5页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共16页图9-135（f）桑塔纳2000GSi-AT电动摇窗机、集控锁/摇窗机控制器电路图E61-左前集控锁开关E62-右前集控锁开关J330-集控锁/摇窗机控制器，在杂物箱上方T2Ⅰ-遥控/集控锁线束与集控门锁线束插头连接，2针，在中央电器后面T2Ⅱ-遥控/集控锁线束与集控门锁线束插头连接，2针，在中央电器后面T25a-遥控/集控锁线束与集控锁/摇窗机控制器插头连接，25针，在集控锁/摇窗机控制器上V29-左前集控锁电机V30-右前集控锁电机V31-左后集控锁电机V32-右后集控锁电机⑤-接地点，在中央电器左侧星形接地爪上K1-连接线，在集控门锁线束内K2-连接线，在集控门锁线束内第7页共16页第6页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共16页图9-135（g）桑塔纳2000GSi-AT电动摇窗机、集控锁/摇窗机控制器电路图E40-左前摇窗机开关（中央通道上）E41-右前摇窗...
