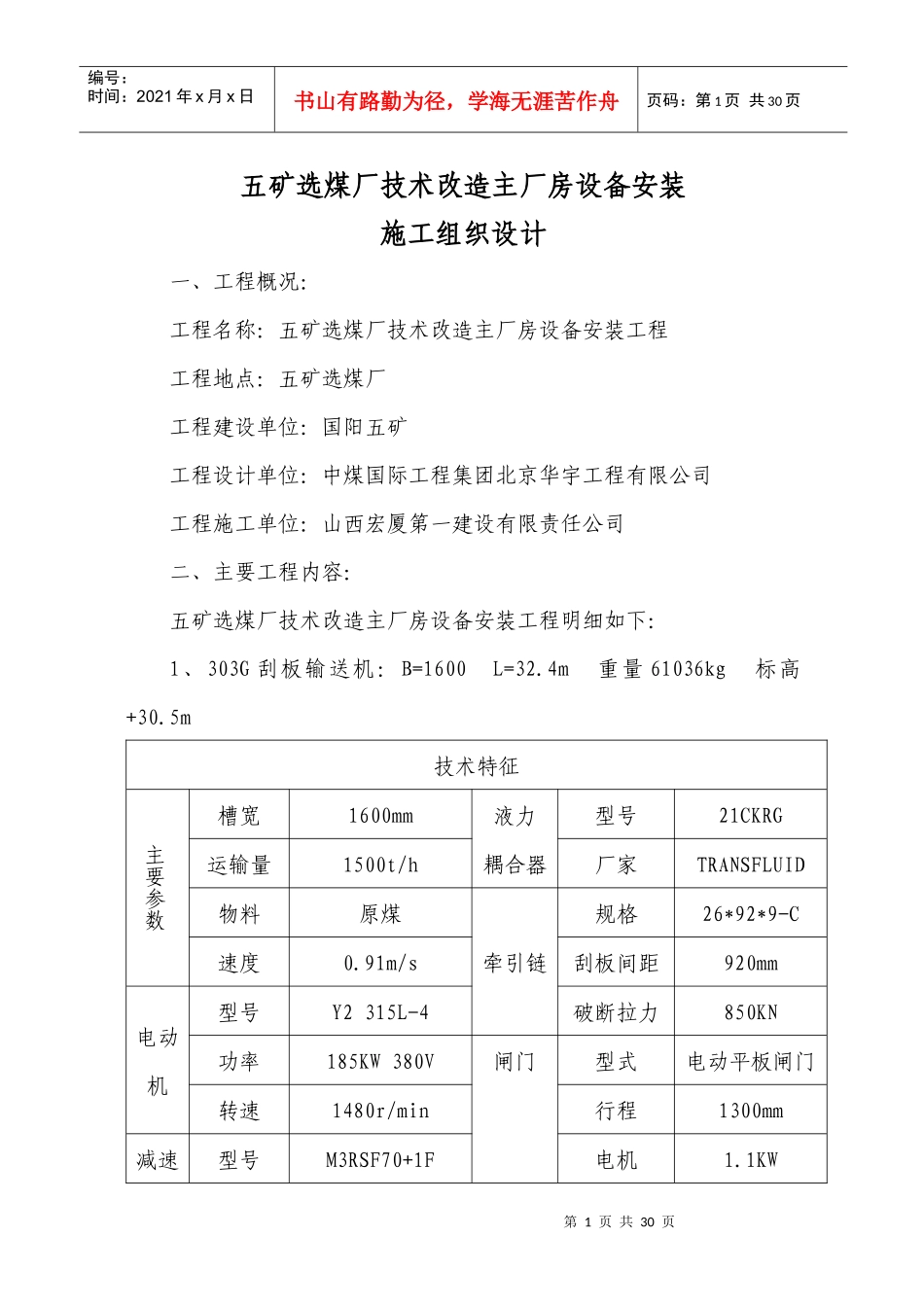

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页五矿选煤厂技术改造主厂房设备安装施工组织设计一、工程概况：工程名称：五矿选煤厂技术改造主厂房设备安装工程工程地点：五矿选煤厂工程建设单位：国阳五矿工程设计单位：中煤国际工程集团北京华宇工程有限公司工程施工单位：山西宏厦第一建设有限责任公司二、主要工程内容：五矿选煤厂技术改造主厂房设备安装工程明细如下：1、303G刮板输送机：B=1600L=32.4m重量61036kg标高+30.5m技术特征主要参数槽宽1600mm液力耦合器型号21CKRG运输量1500t/h厂家TRANSFLUID物料原煤牵引链规格26*92*9-C速度0.91m/s刮板间距920mm电动机型号Y2315L-4破断拉力850KN功率185KW380V闸门型式电动平板闸门转速1480r/min行程1300mm减速型号M3RSF70+1F电机1.1KW第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页器功率360kw联轴器1170H速比40紧链形式涡轮蜗杆增力紧链2、304G305G振动给煤机：重量1054kg标高+23.8m、+21.8m技术性能生产能力200-400t/小时振动频率960次/分振动幅值3mm给料粒度＜100mm振动电机3.7kw电液推杆4*1.1kw3、310G跳汰机：重量79663kg标高+21.8m、+19.2m310G/1溢流溜槽：6840kg310G/2、310G/3跳汰机下溜槽：1097kg+1097kg310G/4、310G/5驱动装置底架：2025kg+1738kg4、313G、314G斗提机：T50120L=24750mα=60°重量46388kg*2标高+29m、+21.8m、+19m、+13m、8m313G/1、341G/1排料溜槽：1820kg+1820kg技术特征顺序名称单位数值1斗式提升机长度m24.752斗式提升机角度度60第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页3运输物料种类矸石、中煤4运输物料粒度mm0-135斗链速度M/s0.276斗链节距mm5007杓斗宽度mm1200间距mm1000容量L207.68生产能力装满系数散堆比重T/h161/2420.5/0.751.69减速机型号NGW-J122-13速比5610电动机型号Y250M-4功率KW55转速r/min150011链传动速比4.112总速比229.613主轴转速r/min6.535、319G、320G精煤脱水分级筛：重量29276kg*2标高+19m319G、320G筛机支座：160kg319G、320G电机支座：248kg319G/1、320G/1筛前上层溜槽：4126kg*2第4页共30页第3页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共30页319G/2、320G/2筛前下层溜槽：3138kg*2319G/3、320G/3筛下漏斗：2468kg*2技术性能序号项目单位参数1入料粒度mm≤1502筛面面积M214.643筛面层数层24筛缝尺寸mm0.5/135处理量t/h17-2856振动次数1/min9707双幅度mm7-108振动方向角°409总重kg1375010电动机型号Y200L2-6功率kw2*22转速rpm97011每支点空载动负荷工作时N±3600过共振区时N±288006、325G、326G浓缩旋流器组：标高+14.742m325G/1、326G/1旋流器工作台：740kg*2325G/1、326G/1给料箱：410kg*2第5页共30页第4页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共30页技术特征1项目FX500-PU2浓缩物料煤泥3公称直径mmΦ5007、328G、329G高频直线筛：4520kg*2标高+13m328G/1、329G/1筛前溜槽：1945kg+1903kg328G/2、329G/2筛下漏斗：1091kg*2技术特征表项目单位数值备注用途煤泥脱水筛面层数层1面积M26.6筛孔尺寸mm0.3直段筛面倾角°-5结构不锈钢复合筛板入料粒度mm0-1入料浓度％≥45处理量T/h≥25干基料筛上品水分％24-27工作频率Hz24双振幅mm4-8第6页共30页第5页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共30页电动机型号Y132M-4功率kw7.5*2转速rpm1440单支点工作动负荷N±1180单支点最大动负荷N±59008、335G离心机：8200kg标高+8m335G/1排料溜槽：645kg技术特征主电机频率45kw振动电机频率3.7kw*2振动频率1500r/min处理量250t/h油泵电机功率0.55kw9、350G风包：φ2200*6500V=26m3标高+13m10、353G高频振动筛：4520kg标高+13m353G/1筛前溜槽：1954kg353G/2筛下漏斗：947kg技术特征表项目单位数值备注用途煤泥脱水筛面层数层1面积m26.6筛孔尺寸mm0.3第7页共30页第6页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯...
