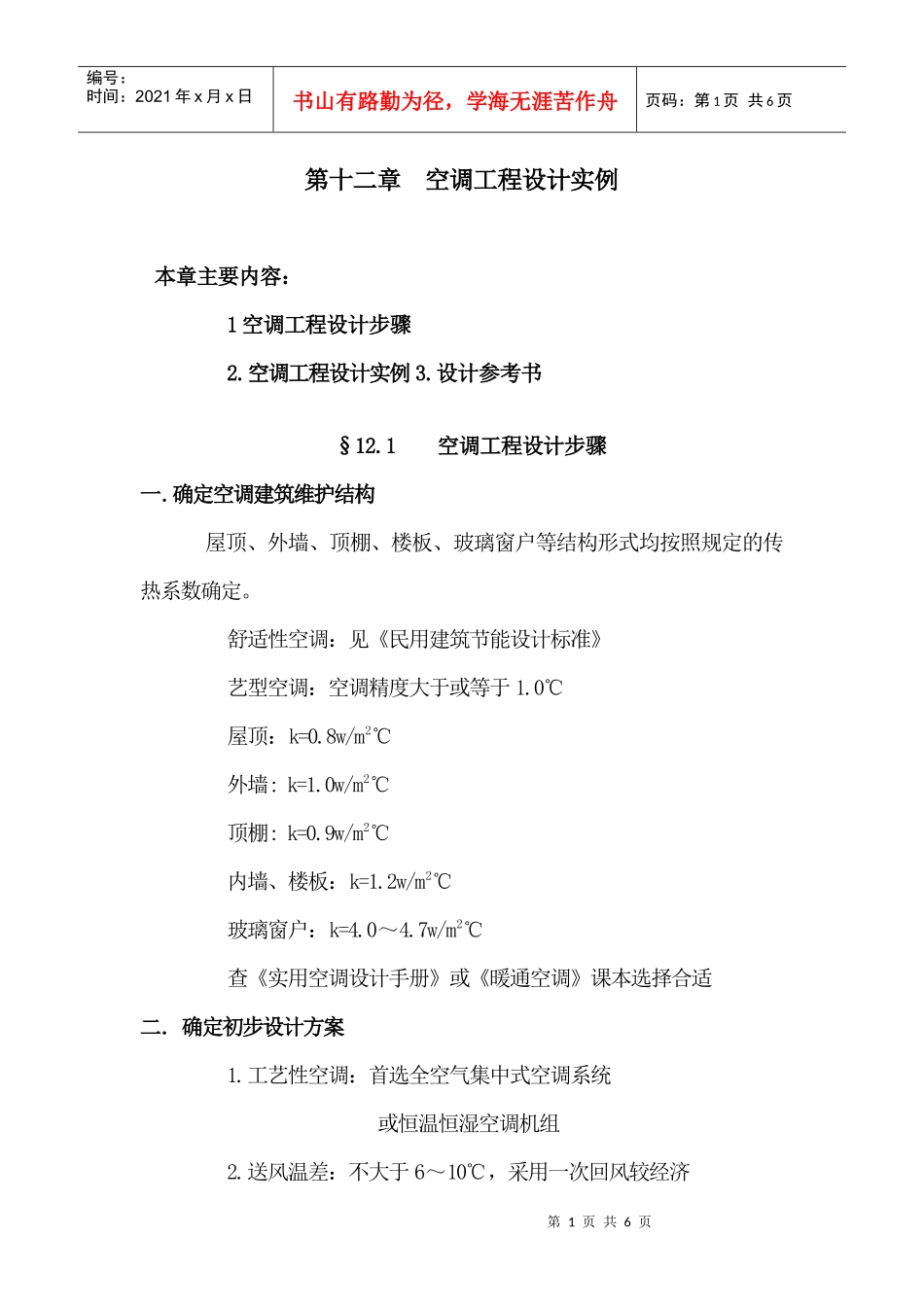

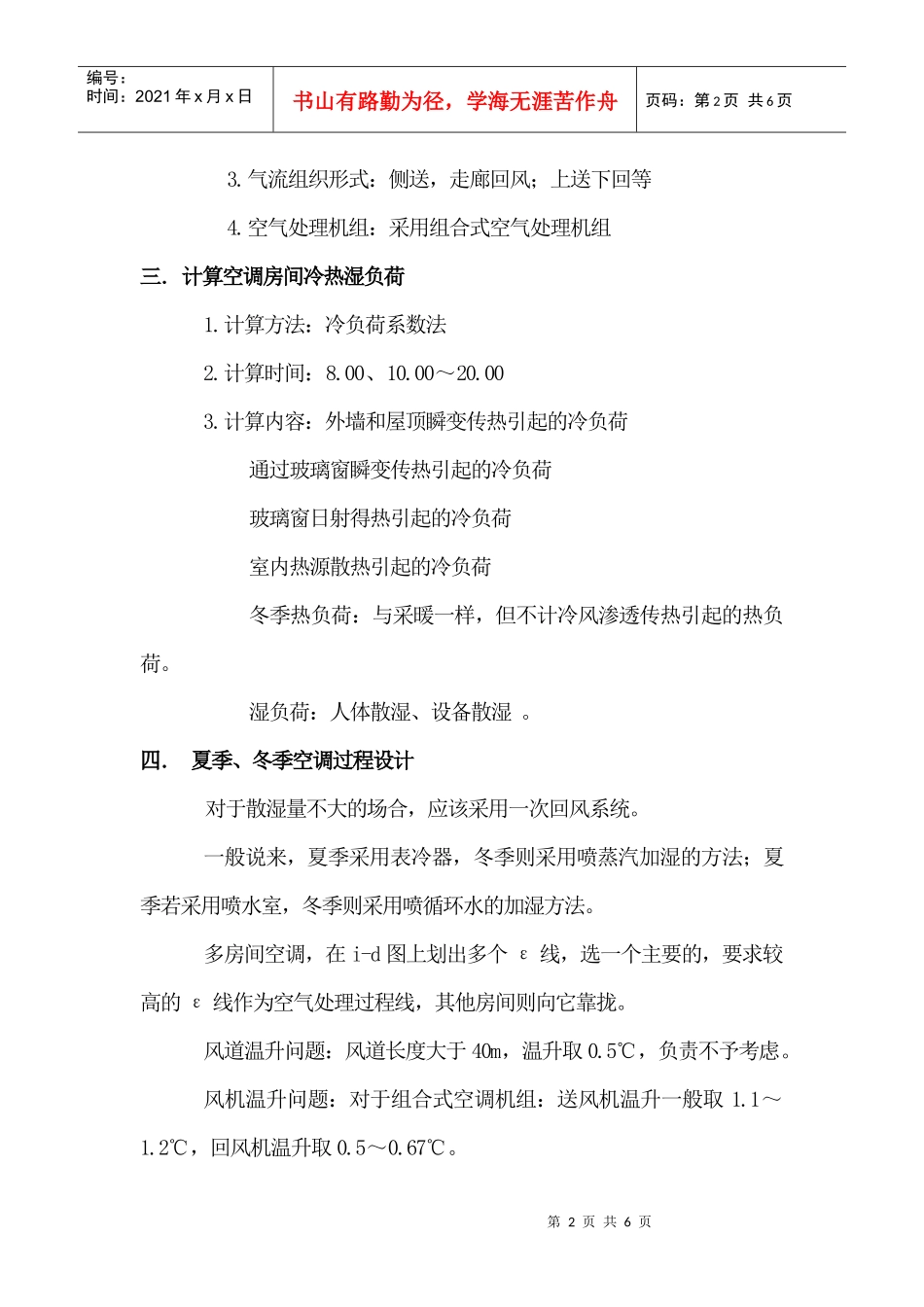

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页第十二章空调工程设计实例本章主要内容：1空调工程设计步骤2.空调工程设计实例3.设计参考书§12.1空调工程设计步骤一.确定空调建筑维护结构屋顶、外墙、顶棚、楼板、玻璃窗户等结构形式均按照规定的传热系数确定。舒适性空调：见《民用建筑节能设计标准》艺型空调：空调精度大于或等于1.0℃屋顶：k=0.8w/m2℃外墙:k=1.0w/m2℃顶棚:k=0.9w/m2℃内墙、楼板：k=1.2w/m2℃玻璃窗户：k=4.0～4.7w/m2℃查《实用空调设计手册》或《暖通空调》课本选择合适二.确定初步设计方案1.工艺性空调：首选全空气集中式空调系统或恒温恒湿空调机组2.送风温差：不大于6～10℃，采用一次回风较经济第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页3.气流组织形式：侧送，走廊回风；上送下回等4.空气处理机组：采用组合式空气处理机组三.计算空调房间冷热湿负荷1.计算方法：冷负荷系数法2.计算时间：8.00、10.00～20.003.计算内容：外墙和屋顶瞬变传热引起的冷负荷通过玻璃窗瞬变传热引起的冷负荷玻璃窗日射得热引起的冷负荷室内热源散热引起的冷负荷冬季热负荷：与采暖一样，但不计冷风渗透传热引起的热负荷。湿负荷：人体散湿、设备散湿。四.夏季、冬季空调过程设计对于散湿量不大的场合，应该采用一次回风系统。一般说来，夏季采用表冷器，冬季则采用喷蒸汽加湿的方法；夏季若采用喷水室，冬季则采用喷循环水的加湿方法。多房间空调，在i-d图上划出多个ε线，选一个主要的，要求较高的ε线作为空气处理过程线，其他房间则向它靠拢。风道温升问题：风道长度大于40m，温升取0.5℃，负责不予考虑。风机温升问题：对于组合式空调机组：送风机温升一般取1.1～1.2℃，回风机温升取0.5～0.67℃。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页对于整体式空调机如新风机组等：风量小于3000m3/h，温升取0.5～0.75℃；风量小于8000m3/h，温升取0.75～1.75℃；风量=8000～1000m3/h，温升取1.75～1.50℃新风量：每人30m3/h，不小于总风量的10%～15%冬季工况：定机器露点；定风量；湿负荷基本一样。五.空气处理设备的选择组合式空调机组是一段一段组合起来的，选择的时候也必须一段一段地选择。总风量G=各个房间送风量的总合，是选择空调机组的主要依据；总冷量ΣQO=ΣG(ic-iL)，是选择表冷器段的主要依据；总加热量ΣQR=ΣG(iM-iC’)，是选择冬季加热器段，或合用表冷段作为校核的主要依据；加湿量D=G(do’-dM)，是选择加湿器段的主要依据；预加热量QR=GW(iW’-iW’’)，是选择预热段的主要依据；六.水力计算水力计算的目的：（1）确定风管截面尺寸;（2）选用送风机、回风机。注意：第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页（1）单风机系统风机的压头包括哪些内容？双风机系统送、回风机的压头各包括哪些内容？（2）新风口必须处于送风机的吸入段。（3）排风口必须处于排风机的压出段。（4）新风管的断面积应等于总风管的断面积。（5）矩形风管高宽比应符合模数要求，最大不超过6:1。七.消声减震注意：1.送风机出口加软接头、消声弯头；2.回风机入口加消声弯头、软接头；3.系统分风出可设置消声静压箱；4.风口与支管联接处加软接头。八.防火排烟1.风管进、出机房处均需加设防火阀；2.风管穿过伸缩缝、沉降缝处均需加设防火阀；3.风管进入空调房间时应加设防火调节阀。§12.2空调工程设计实例大空间常见送风方式：1.侧送风；第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页2.散流器下送风§12.3设计参考书1.采暖通风与空气调节设计规范GB50019－2003．中国计划出版社，2004年3月；2、空气调节设计手册（第二版）．电子工业部第十设计研究院主编，中国建筑工业出版社，1995年；3、民用建筑暖通空调设计技术措施（第二版）建设部建筑设计院编著，中国建筑工业出版社，1996年；4、高层民用建筑设计防火规范GB50045－95．中...
