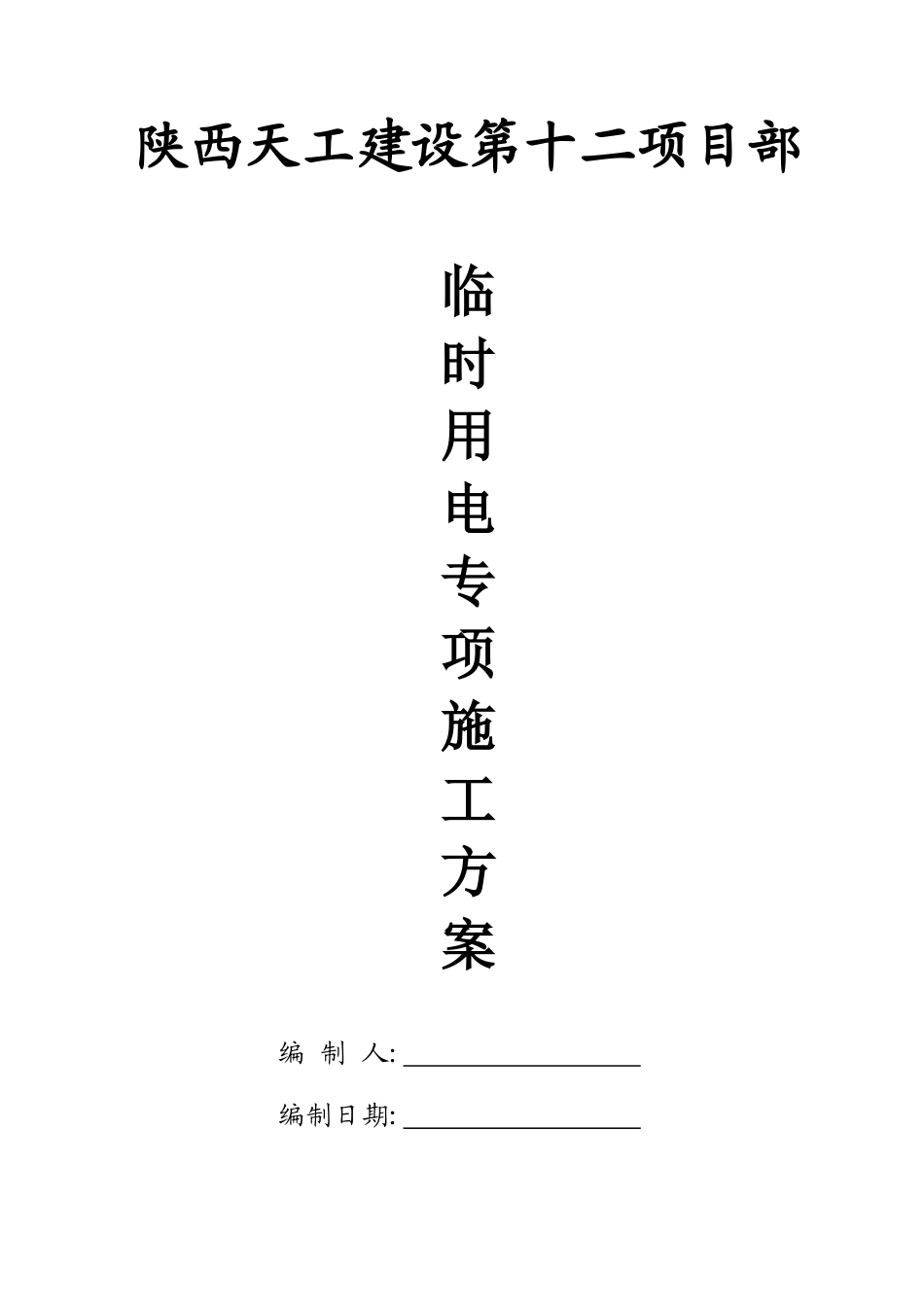

陕西天工建设第十二项目部临时用电施工方案

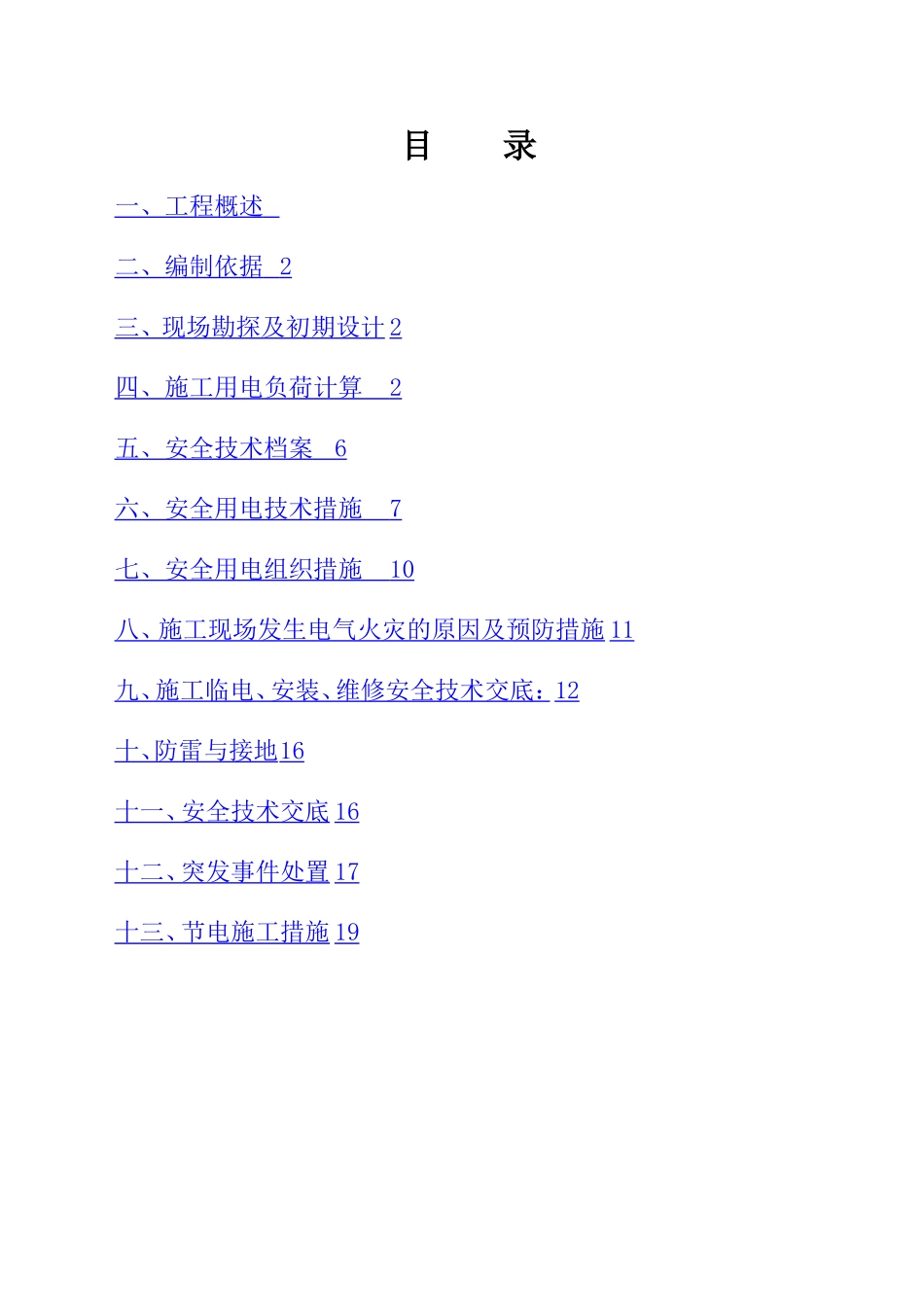

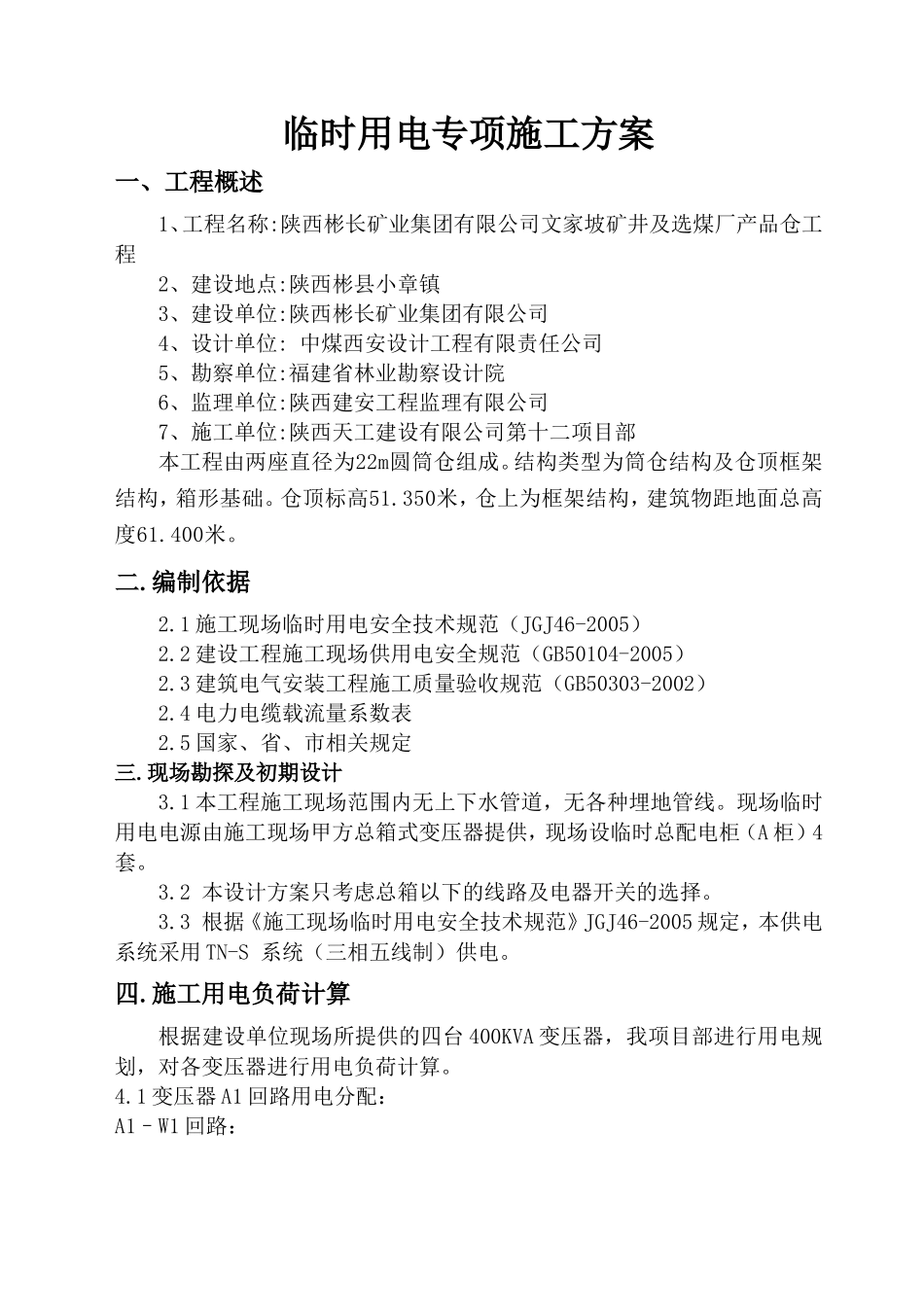

陕西天工建设第十二项目部临时用电专项施工方案编 制 人: 编制日期: 目 录一、工程概述 二、编制依据 2 三、现场勘探及初期设计 2 四、施工用电负荷计算 2 五、安全技术档案 6 六、安全用电技术措施 7 七、安全用电组织措施 10 八、施工现场发生电气火灾的原因及预防措施 11 九、施工临电、安装、维修安全技术交底： 12 十、防雷与接地 16 十一、安全技术交底 16 十二、突发事件处置 17 十三、节电施工措施 19 临时用电专项施工方案一、工程概述1、工程名称:陕西彬长矿业集团有限公司文家坡矿井及选煤厂产品仓工程2、建设地点:陕西彬县小章镇3、建设单位:陕西彬长矿业集团有限公司4、设计单位: 中煤西安设计工程有限责任公司5、勘察单位:福建省林业勘察设计院6、监理单位:陕西建安工程监理有限公司7、施工单位:陕西天工建设有限公司第十二项目部本工程由两座直径为22m圆筒仓组成。结构类型为筒仓结构及仓顶框架结构，箱形基础。仓顶标高51.350米，仓上为框架结构，建筑物距地面总高度61.400米。二.编制依据2.1 施工现场临时用电安全技术规范（JGJ46-2005）2.2 建设工程施工现场供用电安全规范（GB50104-2005）2.3 建筑电气安装工程施工质量验收规范（GB50303-2002）2.4 电力电缆载流量系数表2.5 国家、省、市相关规定三.现场勘探及初期设计3.1 本工程施工现场范围内无上下水管道，无各种埋地管线。现场临时用电电源由施工现场甲方总箱式变压器提供，现场设临时总配电柜（A 柜）4套。3.2 本设计方案只考虑总箱以下的线路及电器开关的选择。3.3 根据《施工现场临时用电安全技术规范》JGJ46-2005 规定，本供电系统采用 TN-S 系统（三相五线制）供电。四.施工用电负荷计算根据建设单位现场所提供的四台 400KVA 变压器，我项目部进行用电规划，对各变压器进行用电负荷计算。4.1 变压器 A1 回路用电分配：A1–W1 回路：电动机合计功率：ΣP1=142.2KW电焊机合计容量：ΣP2=48.0KVA室外照明需求的照明合计容量：ΣP4=22KVA需要系数 K1=0.5，K2=0.6，K4=1.0。安全系数取 1.05，电动机平均功率系数 COSφ 取 0.78Sj= 1.05×(K1×P1/COSφ+K2×P2+K4×P4)1.05×(0.5×142.2/0.78＋0.6×48＋1.0×22)= 149.1KVAI =KP=0.7×149.1×1000=211.1A(√3×U×cosφ)(√3×380×0.75)BX 型铜芯橡皮线 70mm2,其 埋地敷设 允许载流为 213A >211.1A需要 BX 型铜芯橡皮线：BX-4×70-1×35。A1–W2 回路(...
