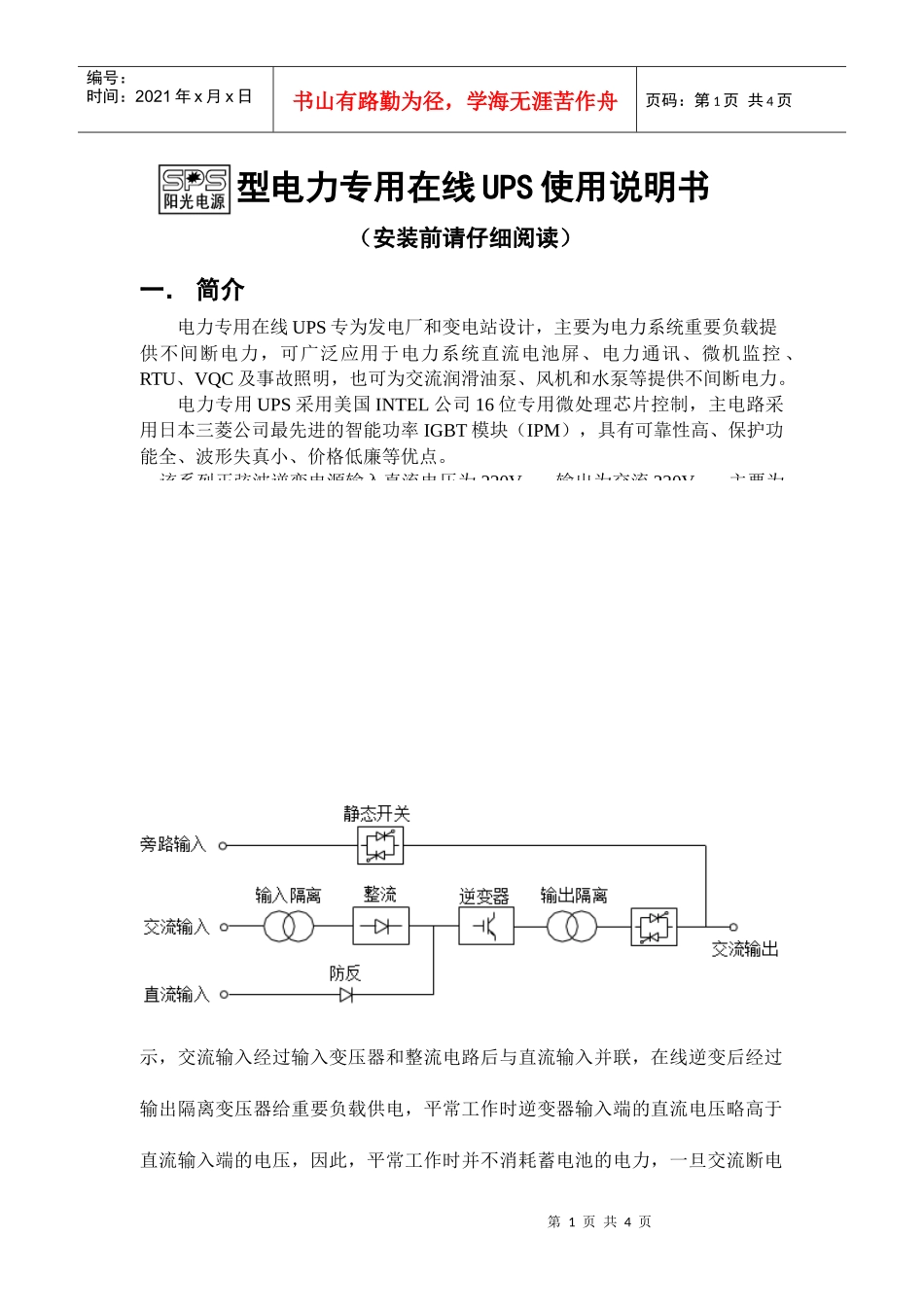

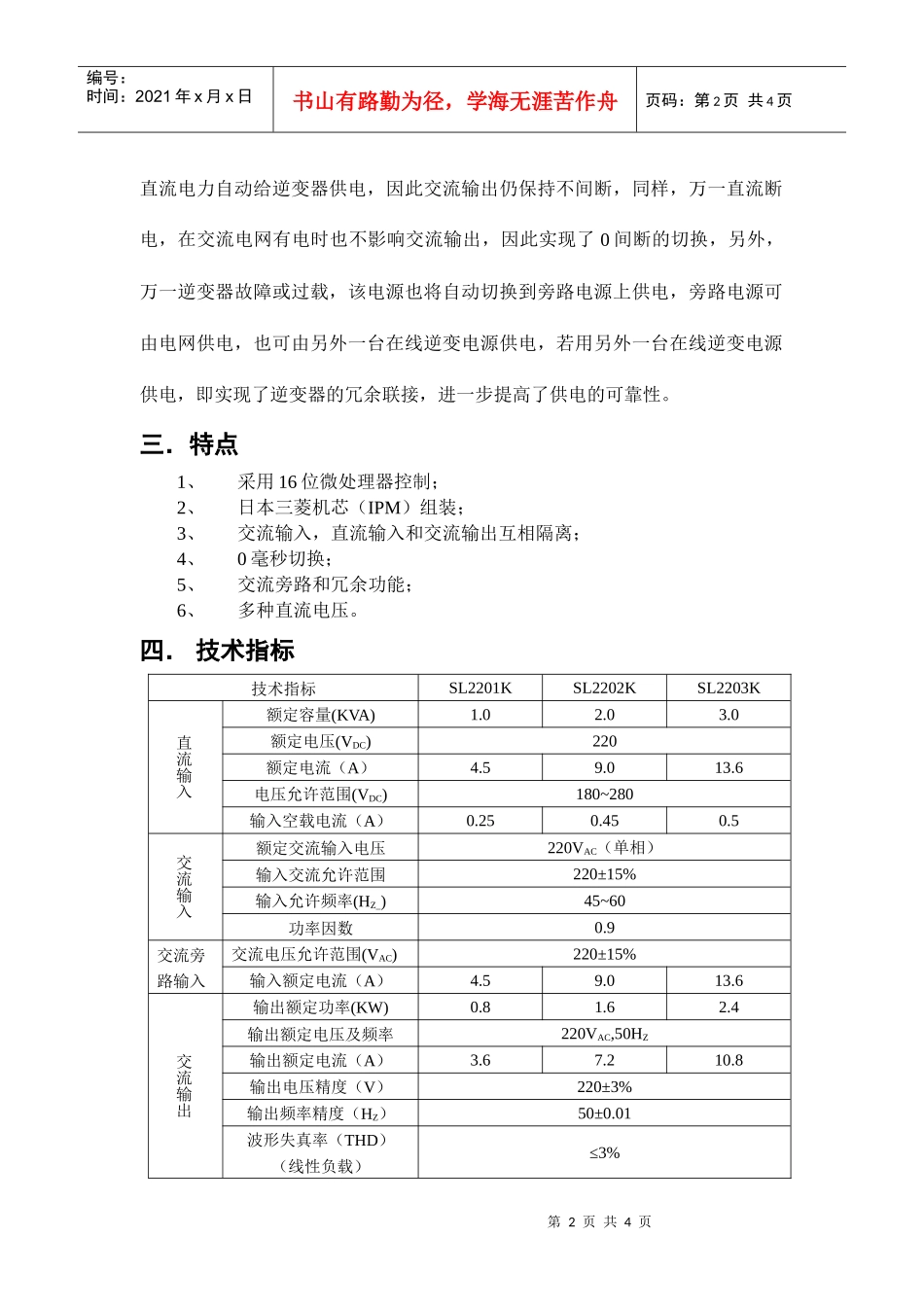

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页SL型电力专用在线UPS使用说明书（安装前请仔细阅读）一．简介电力专用在线UPS专为发电厂和变电站设计，主要为电力系统重要负载提供不间断电力，可广泛应用于电力系统直流电池屏、电力通讯、微机监控、RTU、VQC及事故照明，也可为交流润滑油泵、风机和水泵等提供不间断电力。电力专用UPS采用美国INTEL公司16位专用微处理芯片控制，主电路采用日本三菱公司最先进的智能功率IGBT模块（IPM），具有可靠性高、保护功能全、波形失真小、价格低廉等优点。该系列正弦波逆变电源输入直流电压为220VDC，输出为交流220VAC。主要为发电厂、电力系统、化工、冶金等重要场合提供不间断电力。在有直流屏的发电厂或电力系统采用电力专用UPS与采用常规不间断电源（UPS）相比，前者有以下优点：1、避免蓄电池的重复投资，减少系统的维护，降低系统运行成本；2、由于直流屏通常采用阀控式密封电池，电池的浮充寿命可长达15年，因此采用直流动力加逆变电源，其供电可靠性和寿命大大提高；3、由于电厂的直流电池屏容量均较大，因此采用逆变电源供电时，在网电断电后可提供较长的交流供电时间。二．原理电力系统专用在线UPS的设计依据是高可靠、0间断、其原理图如下图所示，交流输入经过输入变压器和整流电路后与直流输入并联，在线逆变后经过输出隔离变压器给重要负载供电，平常工作时逆变器输入端的直流电压略高于直流输入端的电压，因此，平常工作时并不消耗蓄电池的电力，一旦交流断电第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页直流电力自动给逆变器供电，因此交流输出仍保持不间断，同样，万一直流断电，在交流电网有电时也不影响交流输出，因此实现了0间断的切换，另外，万一逆变器故障或过载，该电源也将自动切换到旁路电源上供电，旁路电源可由电网供电，也可由另外一台在线逆变电源供电，若用另外一台在线逆变电源供电，即实现了逆变器的冗余联接，进一步提高了供电的可靠性。三．特点1、采用16位微处理器控制；2、日本三菱机芯（IPM）组装；3、交流输入，直流输入和交流输出互相隔离；4、0毫秒切换；5、交流旁路和冗余功能；6、多种直流电压。四．技术指标技术指标SL2201KSL2202KSL2203K直流输入额定容量(KVA)1.02.03.0额定电压(VDC)220额定电流（A）4.59.013.6电压允许范围(VDC)180~280输入空载电流（A）0.250.450.5交流输入额定交流输入电压220VAC（单相）输入交流允许范围220±15%输入允许频率(HZ_)45~60功率因数0.9交流旁路输入交流电压允许范围(VAC)220±15%输入额定电流（A）4.59.013.6交流输出输出额定功率(KW)0.81.62.4输出额定电压及频率220VAC,50HZ输出额定电流（A）3.67.210.8输出电压精度（V）220±3%输出频率精度（HZ）50±0.01波形失真率（THD）（线性负载）≤3%第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页动态响应(负载0←→100%）5%功率因数（PF）0.8过载能力120%，10秒峰值系数(CF)3:1逆变效率(80%阻性负载)92%转换时间（毫秒）0工作环境绝缘强度(输入和输出)1500VAC噪音（1米）≤50dB使用环境温度-10~+50℃℃湿度0~90%，不结露使用海拔(m)≤1000尺寸立式深、宽、高(mm)395×200×365558×434×640重量（Kg）255080五．安装步骤及使用方法1.确认前面板上开关处于“关”位置；2.逆变器后面板请按图示接线；3.线接好后，合上前面板开关，即可使用。六．注意事项1.请勿将直流输入和交流输出接倒；2.输入直流电压低于180VDC时逆变电源将自动关闭。同时电池电压异常指示灯常亮，当电池电压恢复至200VDC或以上时，逆变电源将再次起动。设置回差电压是为了防止系统在欠压点附近振荡。3.当直流电压高于300VDC时，逆变电源将过压保护，此时电池电压异常指示灯闪烁，同时交流输出将关闭。电池电压即直流输入电压异常时的保护点电压及回差电压用户可自行调整，如逆变电源应用于太阳能或风力发电场所，由于电池处于循环使用而不是浮充状态，因此其回差电压必须加大，以防蓄电池过放电。保护功能说...
