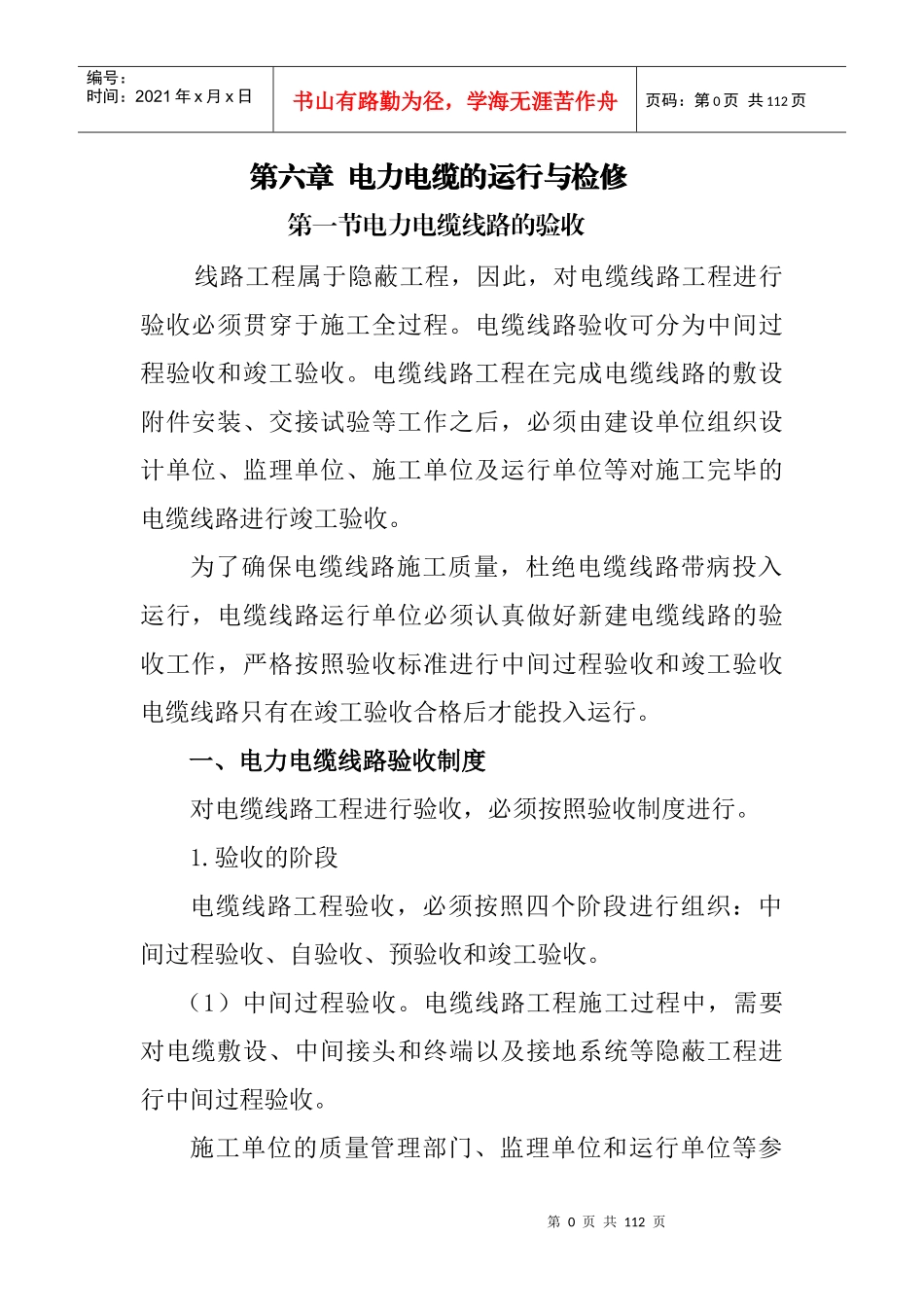

第0页共112页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共112页第六章电力电缆的运行与检修第一节电力电缆线路的验收线路工程属于隐蔽工程，因此，对电缆线路工程进行验收必须贯穿于施工全过程。电缆线路验收可分为中间过程验收和竣工验收。电缆线路工程在完成电缆线路的敷设附件安装、交接试验等工作之后，必须由建设单位组织设计单位、监理单位、施工单位及运行单位等对施工完毕的电缆线路进行竣工验收。为了确保电缆线路施工质量，杜绝电缆线路带病投入运行，电缆线路运行单位必须认真做好新建电缆线路的验收工作，严格按照验收标准进行中间过程验收和竣工验收电缆线路只有在竣工验收合格后才能投入运行。一、电力电缆线路验收制度对电缆线路工程进行验收，必须按照验收制度进行。1.验收的阶段电缆线路工程验收，必须按照四个阶段进行组织：中间过程验收、自验收、预验收和竣工验收。（1）中间过程验收。电缆线路工程施工过程中，需要对电缆敷设、中间接头和终端以及接地系统等隐蔽工程进行中间过程验收。施工单位的质量管理部门、监理单位和运行单位等参第1页共112页第0页共112页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共112页加中间过程验收，严格按照施工工艺和验收标准对施工过程中的关键工艺逐项进行验收。施工单位的质量管理部门和运行单位对工程施工过程中的质量情况进行抽检，监理单位对工程施工过程中的质量情况全程检查。（2）自验收。电缆线路工程完工后，首先由施工单位自行组织对工程整体情况进行自验收。施工单位和监理单位共同参与进行自验收，初步查找工程中的不合理因素，并进行整改。施工单位完成整改后向本单位质量管理部门提交工程预验收申请。（3）预验收。施工单位的质量管理部门收到本单位施工部门的预验收申请后，组织本部门、施工部门及监理单位对工程整体情况进行预验收。预验收整改结束后，施工单位填写过程竣工报告，并向工程建设单位提交工程竣工验收申请。（4）竣工验收。建设单位收到施工单位提交的工程竣工验收申请后组织相关单位对整体工程进行竣工验收。竣工验收由建设单位、监理单位、施工单位、设计单位和运行单位等多方共同参与。竣工验收时，各参与验收单位提出验收意见。部分需要整改的项目必须限期整改，由监理单位负责组织复验并第2页共112页第1页共112页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共112页做好整改记录。工程竣工验收完成后一个月内，施工单位必须将工程资料整理齐全，送交监理单位和运行单位进行资料验收和归档。2.验收的记录电缆线路工程按照中间过程验收、自验收、预验收和竣工验收四个阶段进行验收，每个阶段验收完成后必须填写阶段验收记录和整改记录，并签字认可、归档保存。竣工验收完成后，建设单位、监理单位、施工单位、设计单位和运行单位必须在竣工验收鉴定书上签字盖章，工程才算最终完成。二、电力电缆线路验收项目电缆线路工程一般可分为以下分部工程：电缆敷设、电缆中间接头、电缆终端、接地系统、防过电压系统、竣工试验等。电缆线路工程验收按照分部工程项目逐一进行。对各个分部工程项目进行验收，通过具体分项工程验收实现。1.电缆敷设此分部工程可分为以下分项工程：沟槽开挖、支架安装、电缆牵引、孔洞封堵、直埋、排管和隧道敷设、电缆固定防火工程、分支箱安装等。第3页共112页第2页共112页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共112页2.电缆中间接头此分部工程可分为以下分项工程：直通接头、绝缘接头、交叉互联箱和交叉互连线、接地箱和接地线等。3.电缆终端此分部工程可分为以下分项工程：户外终端、变压器终端GIS终端、接地箱、接地保护箱和接地线等。4.接地系统此分部工程可分为以下分项工程：接地极、接地扁铁、交叉互联箱和交叉互连线、接地箱、接地保护箱和接地线等。5.防过电压系统此分部工程可分为以下分项工程：避雷器、放电计数器、绝缘信号抽取箱、护层保护器、引线等。6.竣工试验此分部工程可分为以下分项工程：主绝缘和外护套的绝缘测试（包括耐压试验和电阻...
