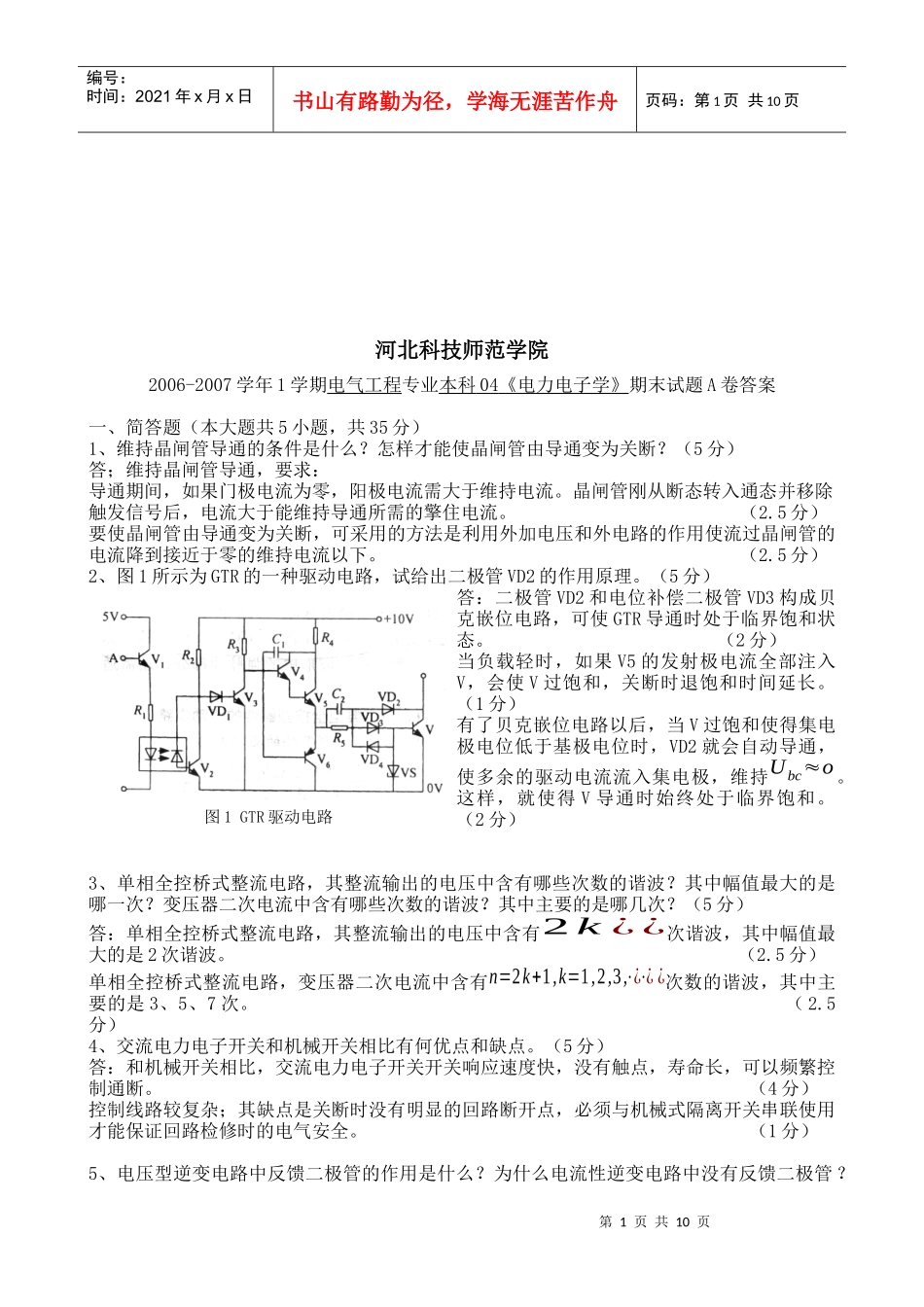

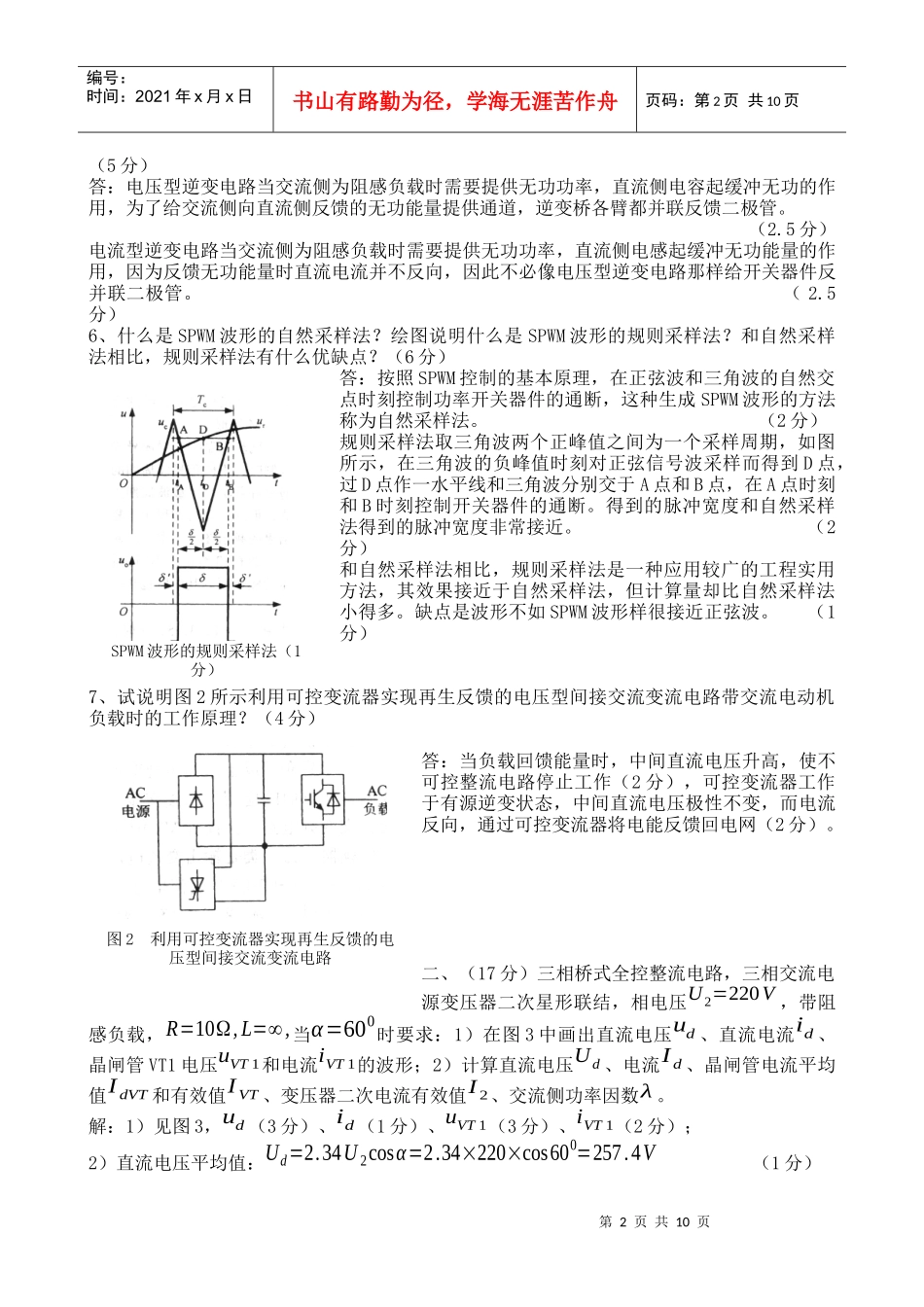

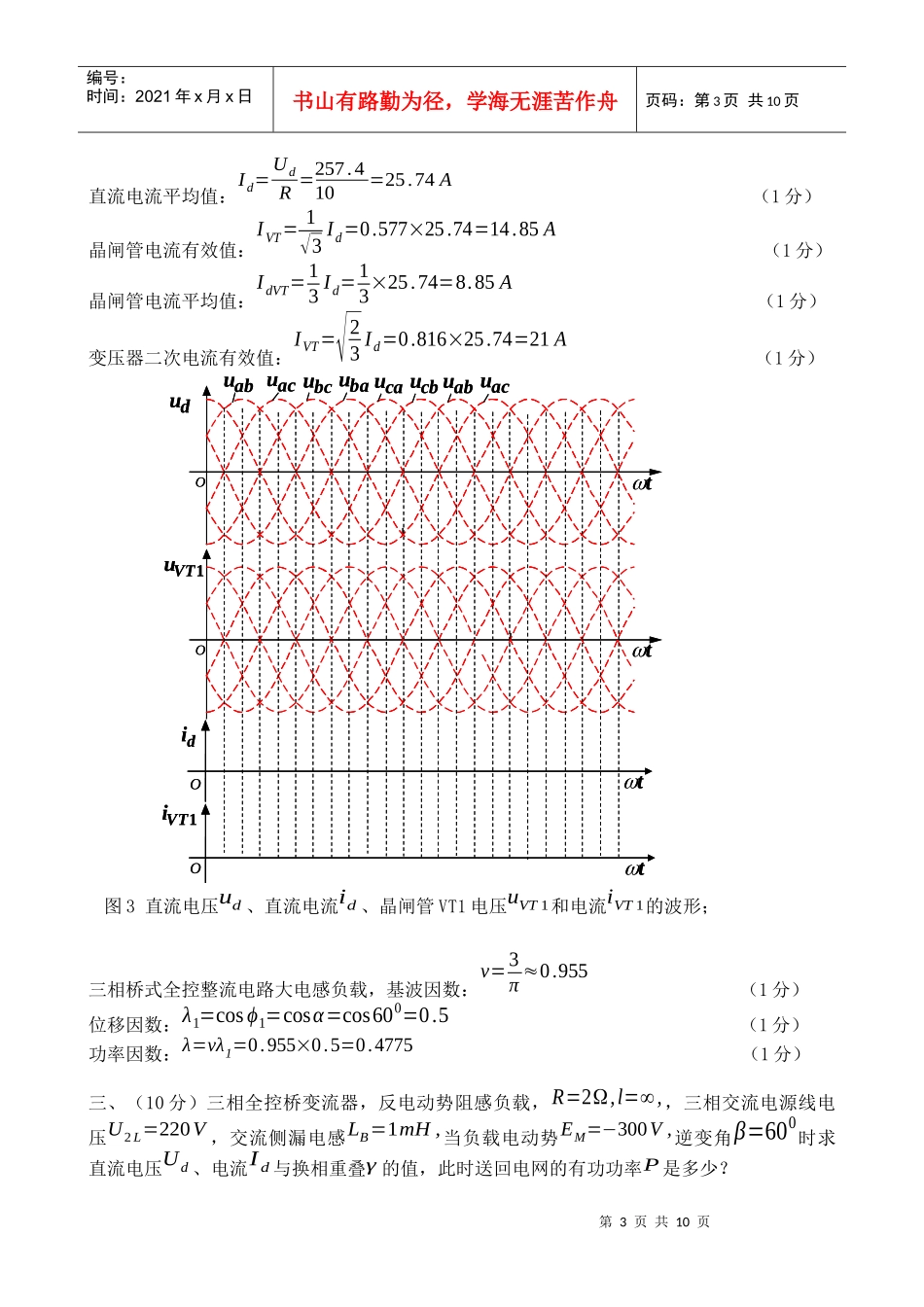

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页河北科技师范学院2006-2007学年1学期电气工程专业本科04《电力电子学》期末试题A卷答案一、简答题（本大题共5小题，共35分）1、维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？（5分）答；维持晶闸管导通，要求：导通期间，如果门极电流为零，阳极电流需大于维持电流。晶闸管刚从断态转入通态并移除触发信号后，电流大于能维持导通所需的擎住电流。（2.5分）要使晶闸管由导通变为关断，可采用的方法是利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的维持电流以下。（2.5分）2、图1所示为GTR的一种驱动电路，试给出二极管VD2的作用原理。（5分）答：二极管VD2和电位补偿二极管VD3构成贝克嵌位电路，可使GTR导通时处于临界饱和状态。（2分）当负载轻时，如果V5的发射极电流全部注入V，会使V过饱和，关断时退饱和时间延长。（1分）有了贝克嵌位电路以后，当V过饱和使得集电极电位低于基极电位时，VD2就会自动导通，使多余的驱动电流流入集电极，维持Ubc≈o。这样，就使得V导通时始终处于临界饱和。（2分）3、单相全控桥式整流电路，其整流输出的电压中含有哪些次数的谐波？其中幅值最大的是哪一次？变压器二次电流中含有哪些次数的谐波？其中主要的是哪几次？（5分）答：单相全控桥式整流电路，其整流输出的电压中含有2k¿¿次谐波，其中幅值最大的是2次谐波。（2.5分）单相全控桥式整流电路，变压器二次电流中含有n=2k+1,k=1,2,3,⋅¿⋅¿¿次数的谐波，其中主要的是3、5、7次。（2.5分）4、交流电力电子开关和机械开关相比有何优点和缺点。（5分）答：和机械开关相比，交流电力电子开关开关响应速度快，没有触点，寿命长，可以频繁控制通断。（4分）控制线路较复杂；其缺点是关断时没有明显的回路断开点，必须与机械式隔离开关串联使用才能保证回路检修时的电气安全。（1分）5、电压型逆变电路中反馈二极管的作用是什么？为什么电流性逆变电路中没有反馈二极管？图1GTR驱动电路第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页（5分）答：电压型逆变电路当交流侧为阻感负载时需要提供无功功率，直流侧电容起缓冲无功的作用，为了给交流侧向直流侧反馈的无功能量提供通道，逆变桥各臂都并联反馈二极管。（2.5分）电流型逆变电路当交流侧为阻感负载时需要提供无功功率，直流侧电感起缓冲无功能量的作用，因为反馈无功能量时直流电流并不反向，因此不必像电压型逆变电路那样给开关器件反并联二极管。（2.5分）6、什么是SPWM波形的自然采样法？绘图说明什么是SPWM波形的规则采样法？和自然采样法相比，规则采样法有什么优缺点？（6分）答：按照SPWM控制的基本原理，在正弦波和三角波的自然交点时刻控制功率开关器件的通断，这种生成SPWM波形的方法称为自然采样法。（2分）规则采样法取三角波两个正峰值之间为一个采样周期，如图所示，在三角波的负峰值时刻对正弦信号波采样而得到D点，过D点作一水平线和三角波分别交于A点和B点，在A点时刻和B时刻控制开关器件的通断。得到的脉冲宽度和自然采样法得到的脉冲宽度非常接近。（2分）和自然采样法相比，规则采样法是一种应用较广的工程实用方法，其效果接近于自然采样法，但计算量却比自然采样法小得多。缺点是波形不如SPWM波形样很接近正弦波。（1分）7、试说明图2所示利用可控变流器实现再生反馈的电压型间接交流变流电路带交流电动机负载时的工作原理？（4分）答：当负载回馈能量时，中间直流电压升高，使不可控整流电路停止工作（2分），可控变流器工作于有源逆变状态，中间直流电压极性不变，而电流反向，通过可控变流器将电能反馈回电网（2分）。二、（17分）三相桥式全控整流电路，三相交流电源变压器二次星形联结，相电压U2=220V，带阻感负载，R=10Ω,L=∞,当α=600时要求：1）在图3中画出直流电压ud、直流电流id、晶闸管VT1电压uVT1和电流iVT1的波形；2）计算直流电压Ud、电流Id、晶闸管电流平均值IdVT和有效值IVT、变压器二次电流有效值I2、交流侧功率因数λ。解...
