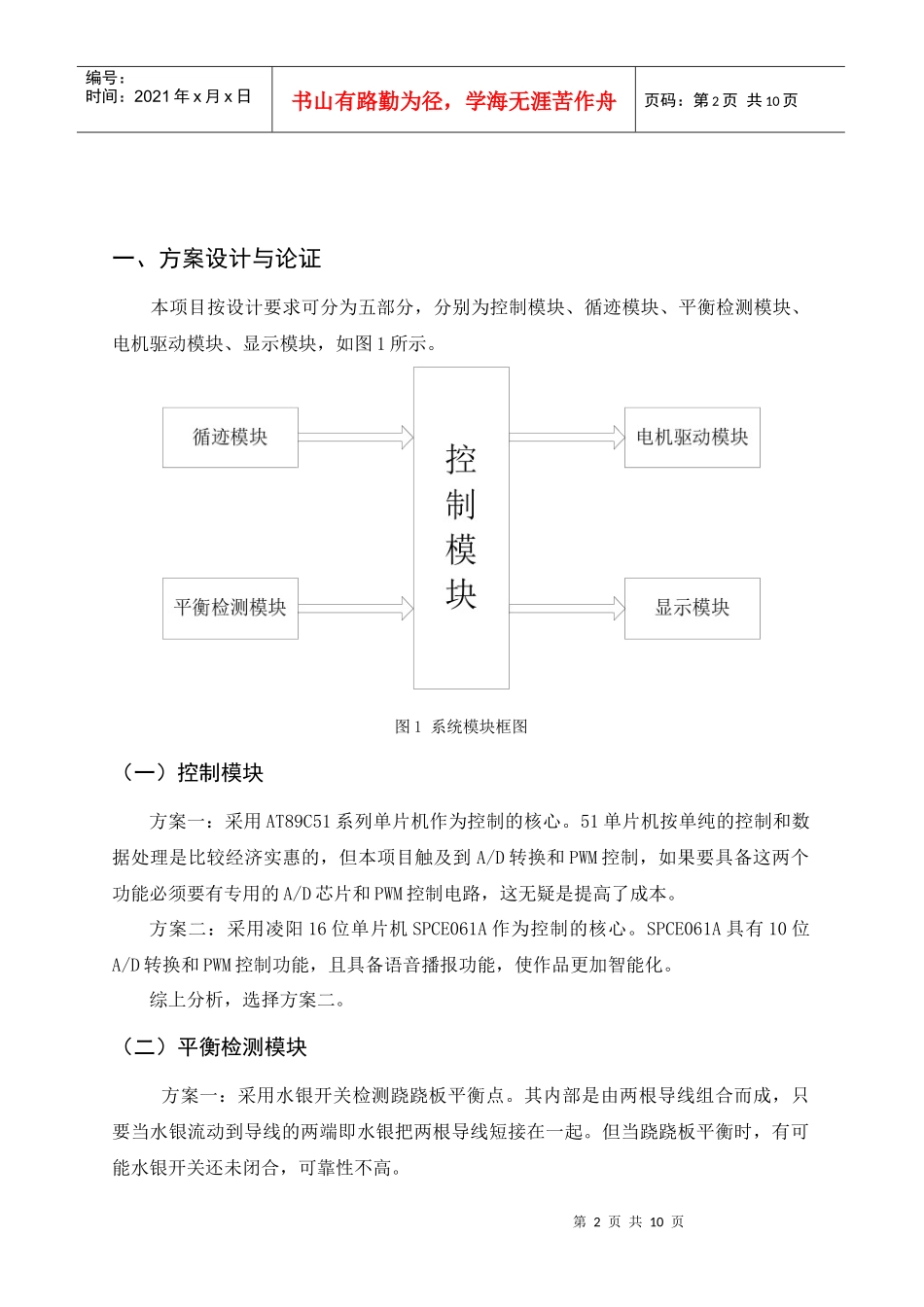

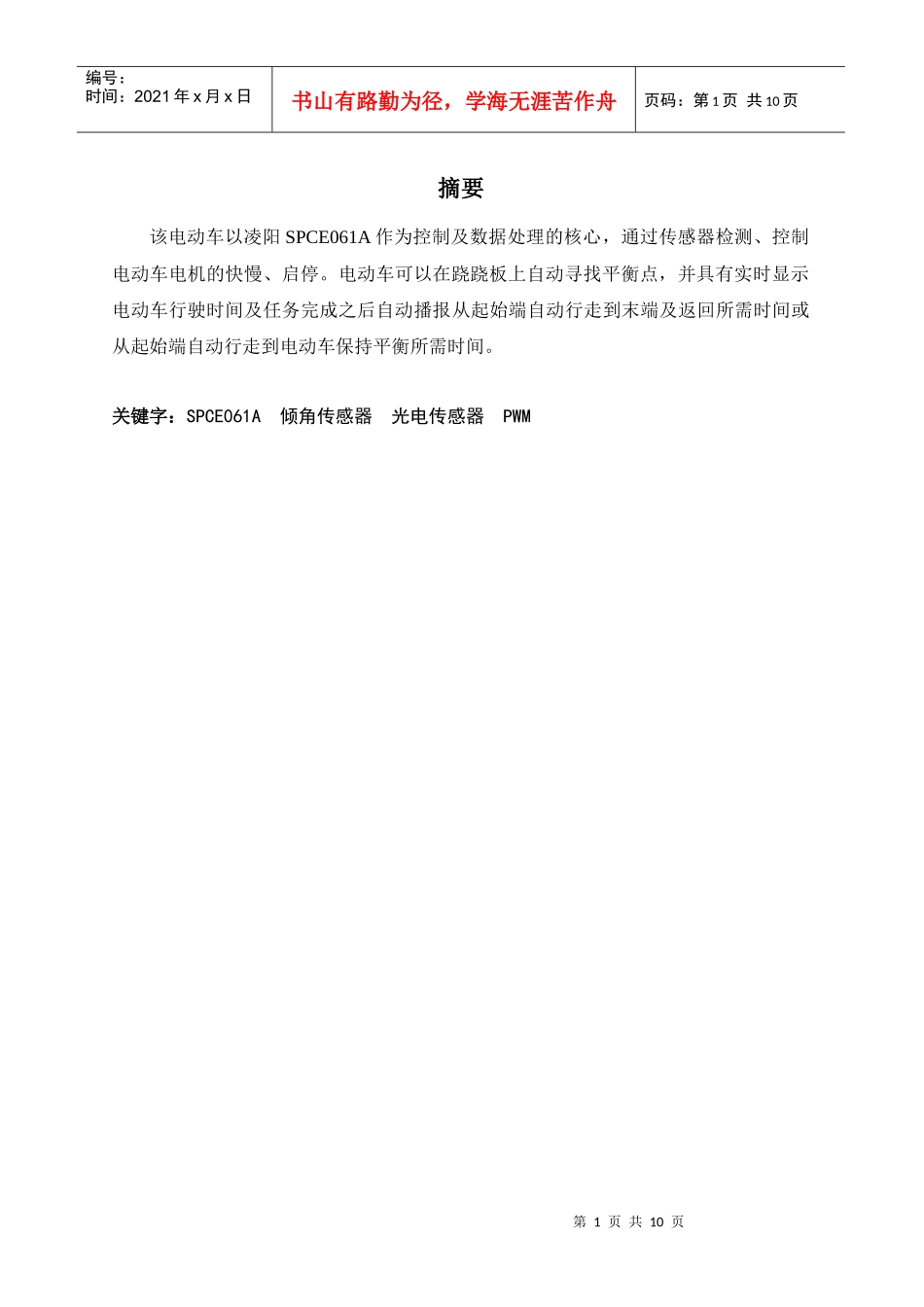

电动车跷跷板柳州运输职业技术学院第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页摘要该电动车以凌阳SPCE061A作为控制及数据处理的核心，通过传感器检测、控制电动车电机的快慢、启停。电动车可以在跷跷板上自动寻找平衡点，并具有实时显示电动车行驶时间及任务完成之后自动播报从起始端自动行走到末端及返回所需时间或从起始端自动行走到电动车保持平衡所需时间。关键字：SPCE061A倾角传感器光电传感器PWM第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页一、方案设计与论证本项目按设计要求可分为五部分，分别为控制模块、循迹模块、平衡检测模块、电机驱动模块、显示模块，如图1所示。图1系统模块框图（一）控制模块方案一：采用AT89C51系列单片机作为控制的核心。51单片机按单纯的控制和数据处理是比较经济实惠的，但本项目触及到A/D转换和PWM控制，如果要具备这两个功能必须要有专用的A/D芯片和PWM控制电路，这无疑是提高了成本。方案二：采用凌阳16位单片机SPCE061A作为控制的核心。SPCE061A具有10位A/D转换和PWM控制功能，且具备语音播报功能，使作品更加智能化。综上分析，选择方案二。（二）平衡检测模块方案一：采用水银开关检测跷跷板平衡点。其内部是由两根导线组合而成，只要当水银流动到导线的两端即水银把两根导线短接在一起。但当跷跷板平衡时，有可能水银开关还未闭合，可靠性不高。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页方案二：采用AccuStarⅡ倾角传感器检测跷跷板平衡点。此倾角传感器是通过改变角度来改变其输出电压，具有良好的线性变化，如图2所示，通过读取输出电压的值来控制小车的速度，有助于电动车找到平衡点。因此选择方案二。（三）电机驱动模块方案一：采用分立元件构成的H桥式电机驱动电路。该驱动电路的优点是成本低，缺点是电路制作比较麻烦，可靠性不高。方案二：采用L293D驱动电机。使用该芯片驱动的好处是在额定的电压和电流内使用非常方便可靠，可以缩小PCB板。用SPCE061A自带的PWM控制电机效果更好，使电动车更容易的寻找到跷跷板的平衡点。为了使电动车行驶稳定故采用方案二。（四）循迹模块采用光电传感器进行循迹。利用红外线在不同颜色的物体表面具有不同的反射性质的特点，在电动车行驶过程中红外发射管不间断地向地面发射红外光，当红外光遇到白色纸质地板时发生漫反射，反射光被装在电动车上的接收管接收，电平拉低；如果遇到黑线则红外光被吸收，接收管接收不到红外光，电平拉高。通过比较器处理，第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页当传感器检测到黑线，比较器输出高电平，检测到白线输出低电平，再通过单片机来判断小车是否跑出引导线，如果跑出就复位。光电传感器采用TCRT5000。（五）显示模块方案1：采用数码管显示。用数码管显示已满足本产品的设计要求，且数码管显示亮度高，远程观测也比较醒目。方案2：采用LCD液晶显示。用LCD显示使本产品更加人性化，但要实现实时显示小车行走时间比较难，且产品已具有语音播报功能，使用LCD显示就显得有点浪费了。因此选择方案一。二、硬件设计系统硬件电路连接图见图3。图3系统电路连接图（一）光电检测电路设计我们设计的光电对管检测及调理电路，采用了比较器。电路原理图如下图4所示：第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页图4光电对管检测电路图在图4中，可调电阻R3可以调节比较器的门限电压，经示波器观察，输出波形相当规则，可以直接够单片机查询使用。而且经试验验证给此电路供电的电池的压降较小。因此我们选择此电路作为我们的传感器检测与调理电路。（二）寻迹光电传感器的安装根据设计要求，本次电动车设计用6个光电传感器来完成要求，车头和车尾分别有3个传感器，用来校正电动车的寻迹路线，保证电动车前进和后退直线行走。传感器安装位置如图5所示：a)车头传感器b)车尾传感器图5传感器安装示...
