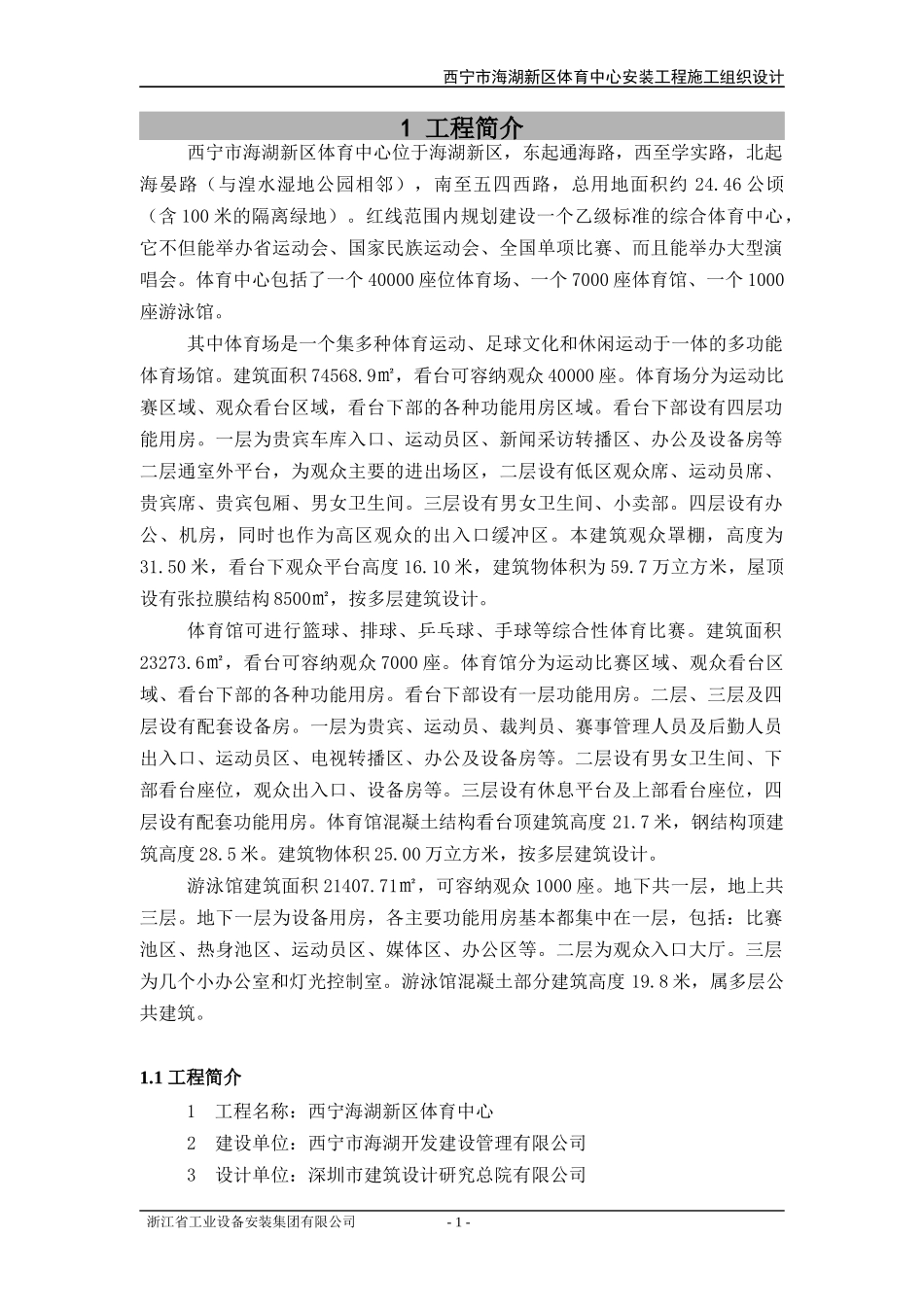

西宁市海湖新区体育中心安装工程施工组织设计1工程简介西宁市海湖新区体育中心位于海湖新区，东起通海路，西至学实路，北起海晏路（与湟水湿地公园相邻），南至五四西路，总用地面积约24.46公顷（含100米的隔离绿地）。红线范围内规划建设一个乙级标准的综合体育中心，它不但能举办省运动会、国家民族运动会、全国单项比赛、而且能举办大型演唱会。体育中心包括了一个40000座位体育场、一个7000座体育馆、一个1000座游泳馆。其中体育场是一个集多种体育运动、足球文化和休闲运动于一体的多功能体育场馆。建筑面积74568.9㎡，看台可容纳观众40000座。体育场分为运动比赛区域、观众看台区域，看台下部的各种功能用房区域。看台下部设有四层功能用房。一层为贵宾车库入口、运动员区、新闻采访转播区、办公及设备房等二层通室外平台，为观众主要的进出场区，二层设有低区观众席、运动员席、贵宾席、贵宾包厢、男女卫生间。三层设有男女卫生间、小卖部。四层设有办公、机房，同时也作为高区观众的出入口缓冲区。本建筑观众罩棚，高度为31.50米，看台下观众平台高度16.10米，建筑物体积为59.7万立方米，屋顶设有张拉膜结构8500㎡，按多层建筑设计。体育馆可进行篮球、排球、乒乓球、手球等综合性体育比赛。建筑面积23273.6㎡，看台可容纳观众7000座。体育馆分为运动比赛区域、观众看台区域、看台下部的各种功能用房。看台下部设有一层功能用房。二层、三层及四层设有配套设备房。一层为贵宾、运动员、裁判员、赛事管理人员及后勤人员出入口、运动员区、电视转播区、办公及设备房等。二层设有男女卫生间、下部看台座位，观众出入口、设备房等。三层设有休息平台及上部看台座位，四层设有配套功能用房。体育馆混凝土结构看台顶建筑高度21.7米，钢结构顶建筑高度28.5米。建筑物体积25.00万立方米，按多层建筑设计。游泳馆建筑面积21407.71㎡，可容纳观众1000座。地下共一层，地上共三层。地下一层为设备用房，各主要功能用房基本都集中在一层，包括：比赛池区、热身池区、运动员区、媒体区、办公区等。二层为观众入口大厅。三层为几个小办公室和灯光控制室。游泳馆混凝土部分建筑高度19.8米，属多层公共建筑。1.1工程简介1工程名称：西宁海湖新区体育中心2建设单位：西宁市海湖开发建设管理有限公司3设计单位：深圳市建筑设计研究总院有限公司浙江省工业设备安装集团有限公司-1-西宁市海湖新区体育中心安装工程施工组织设计4建设地点：青海省西宁市海湖新区5质量要求：一次性验收合格，确保江河源杯，争创鲁班奖。6工期要求：1278日历天1.2编制依据1西宁市海湖新区体育中心工程招标文件。2西宁市海湖新区体育中心安装工程施工图。3国家颁发的有关规范、规程和标准。4地方政府所颁发的法规、法令和标准。5工程所要求遵守的规定标准。6我公司有关施工、质量、安全、技术管理等文件。1.3安装工程范围安装工程内容为工程施工图范围内的电气、给排水及采暖、智能建筑、通风与空调、消防系统工程。1.4工程特点1安装工程专业性强，要求我们安装时全面了解和熟悉各项目的专业特点。使得在满足指针先进、功能可靠，运行安全的前提下，力求经济、适用，综合配套，降低消耗，节约投资。2本工程有效安装工期短，安装全过程几乎都必须与土建和装修工程交叉施工，安装施工组织管理难度较大。安装与土建、装修及其它专项工程配合协调关系的处理，是保证进度和工期的决定性因素。3施工范围大，各个分项工程同时铺开，施工单位多、交替配合多，在具体施工时，做好配合工作，使各道工序、各个专业之间协调顺畅、有序合理的运行，达到预定的施工要求，互创施工接口，以达到总体和谐、完美无暇的施工境地，创造精品工程。1.5技术要点分析1安装实物综合布置、排列、定位准确合理，整齐有序，美观悦目，与建筑、装修结合紧密，和谐统一，相得益彰。2确保风管、管道和设备严密性，杜绝跑冒滴漏堵，细致周到的搞好设备、风管、管道减震、减噪措施，确保系统无震动、噪声运行。3精心实施设备、装置和系统单项测试、接口测试、系统调试、联合调试，确保系统一次投运成功，整体联动一次成功，运行正常可靠。4消除质量通...
