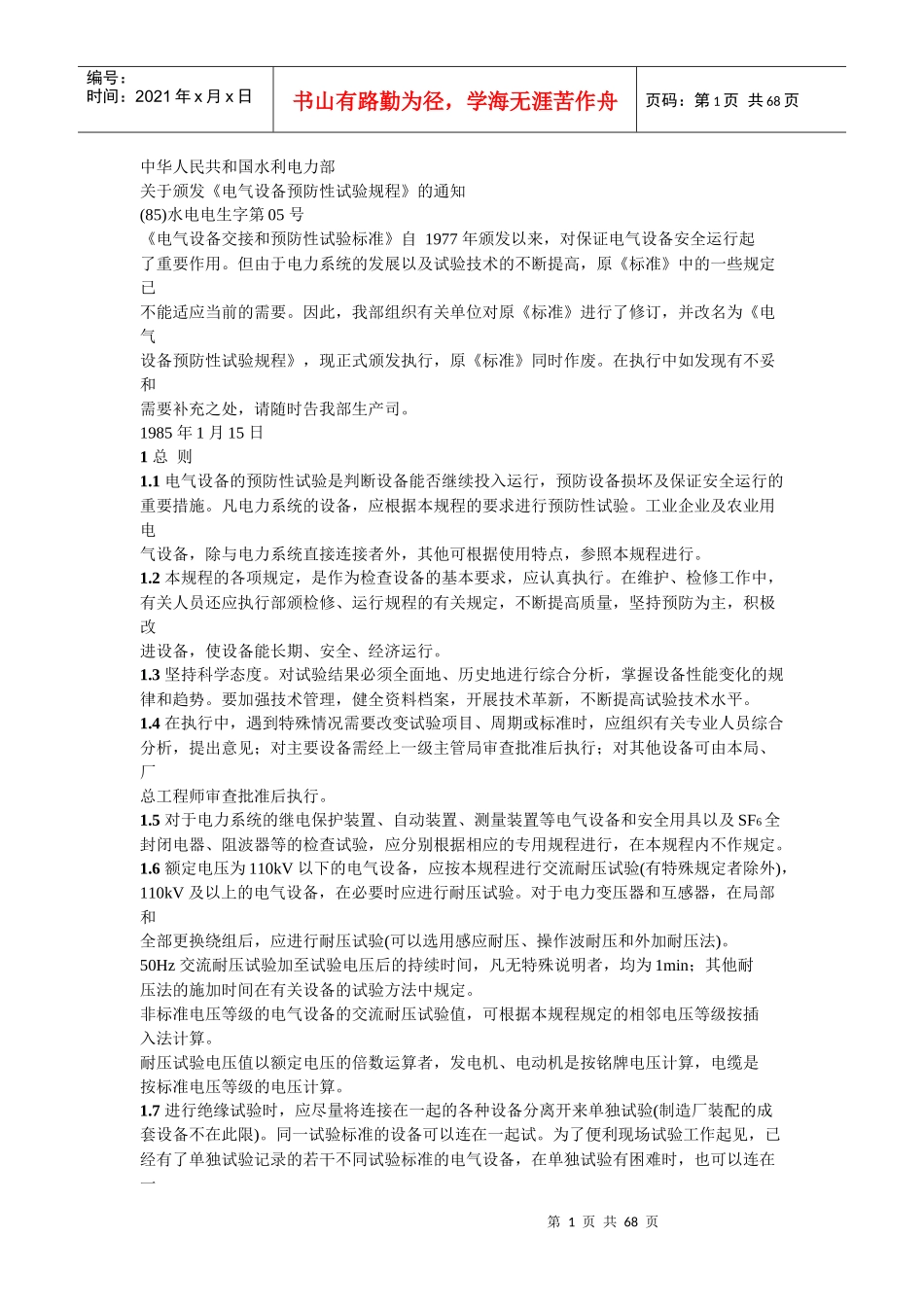

第1页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共68页中华人民共和国水利电力部关于颁发《电气设备预防性试验规程》的通知(85)水电电生字第05号《电气设备交接和预防性试验标准》自1977年颁发以来，对保证电气设备安全运行起了重要作用。但由于电力系统的发展以及试验技术的不断提高，原《标准》中的一些规定已不能适应当前的需要。因此，我部组织有关单位对原《标准》进行了修订，并改名为《电气设备预防性试验规程》，现正式颁发执行，原《标准》同时作废。在执行中如发现有不妥和需要补充之处，请随时告我部生产司。1985年1月15日1总则1.1电气设备的预防性试验是判断设备能否继续投入运行，预防设备损坏及保证安全运行的重要措施。凡电力系统的设备，应根据本规程的要求进行预防性试验。工业企业及农业用电气设备，除与电力系统直接连接者外，其他可根据使用特点，参照本规程进行。1.2本规程的各项规定，是作为检查设备的基本要求，应认真执行。在维护、检修工作中，有关人员还应执行部颁检修、运行规程的有关规定，不断提高质量，坚持预防为主，积极改进设备，使设备能长期、安全、经济运行。1.3坚持科学态度。对试验结果必须全面地、历史地进行综合分析，掌握设备性能变化的规律和趋势。要加强技术管理，健全资料档案，开展技术革新，不断提高试验技术水平。1.4在执行中，遇到特殊情况需要改变试验项目、周期或标准时，应组织有关专业人员综合分析，提出意见；对主要设备需经上一级主管局审查批准后执行；对其他设备可由本局、厂总工程师审查批准后执行。1.5对于电力系统的继电保护装置、自动装置、测量装置等电气设备和安全用具以及SF6全封闭电器、阻波器等的检查试验，应分别根据相应的专用规程进行，在本规程内不作规定。1.6额定电压为110kV以下的电气设备，应按本规程进行交流耐压试验(有特殊规定者除外)，110kV及以上的电气设备，在必要时应进行耐压试验。对于电力变压器和互感器，在局部和全部更换绕组后，应进行耐压试验(可以选用感应耐压、操作波耐压和外加耐压法)。50Hz交流耐压试验加至试验电压后的持续时间，凡无特殊说明者，均为1min；其他耐压法的施加时间在有关设备的试验方法中规定。非标准电压等级的电气设备的交流耐压试验值，可根据本规程规定的相邻电压等级按插入法计算。耐压试验电压值以额定电压的倍数运算者，发电机、电动机是按铭牌电压计算，电缆是按标准电压等级的电压计算。1.7进行绝缘试验时，应尽量将连接在一起的各种设备分离开来单独试验(制造厂装配的成套设备不在此限)。同一试验标准的设备可以连在一起试。为了便利现场试验工作起见，已经有了单独试验记录的若干不同试验标准的电气设备，在单独试验有困难时，也可以连在一第2页共68页第1页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共68页起进行试验。此时，试验标准应采用连接的各种设备中的最低标准。1.8当电气设备的额定电压与实际使用的额定工作电压不同时，应根据下列原则确定试验电压的标准：1.8.1当采用额定电压较高的电气设备以加强绝缘者，应按照设备的额定电压标准进行试验；1.8.2采用额定电压较高的电气设备，在已满足产品通用性的要求时，应按照设备实际使用的额定工作电压的标准进行试验；1.8.3采用较高电压等级的电气设备，在已满足高海拔地区或污秽地区要求时，应在安装地点按照实际使用的额定工作电压的标准进行试验。1.9在进行与温度、湿度有关的各种电气试验时(如测量直流电阻、绝缘电阻、损耗因数、泄漏电流等)，应同时测量被试物和周围空气的温度、湿度。绝缘试验应在良好的天气，且被试物温度及周围空气温度不低于+5℃，空气相对湿度一般不高于80%的条件下进行。1.10本标准中所列的绝缘电阻测量，规定用60s的绝缘电阻(R60)；吸收比的测量，规定用60s与15s绝缘电阻的比值(R60/R15)。1.11如制造部门的产品试验标准有了变动，且与本规程中的试验标准不相符合时，除经我部同意者外，应以本规程作为依据。进口设备按出厂标准并结合本规程执行。2同步发电机和调相机2.1容量为6000kW及以上的同步发电机和调相...
