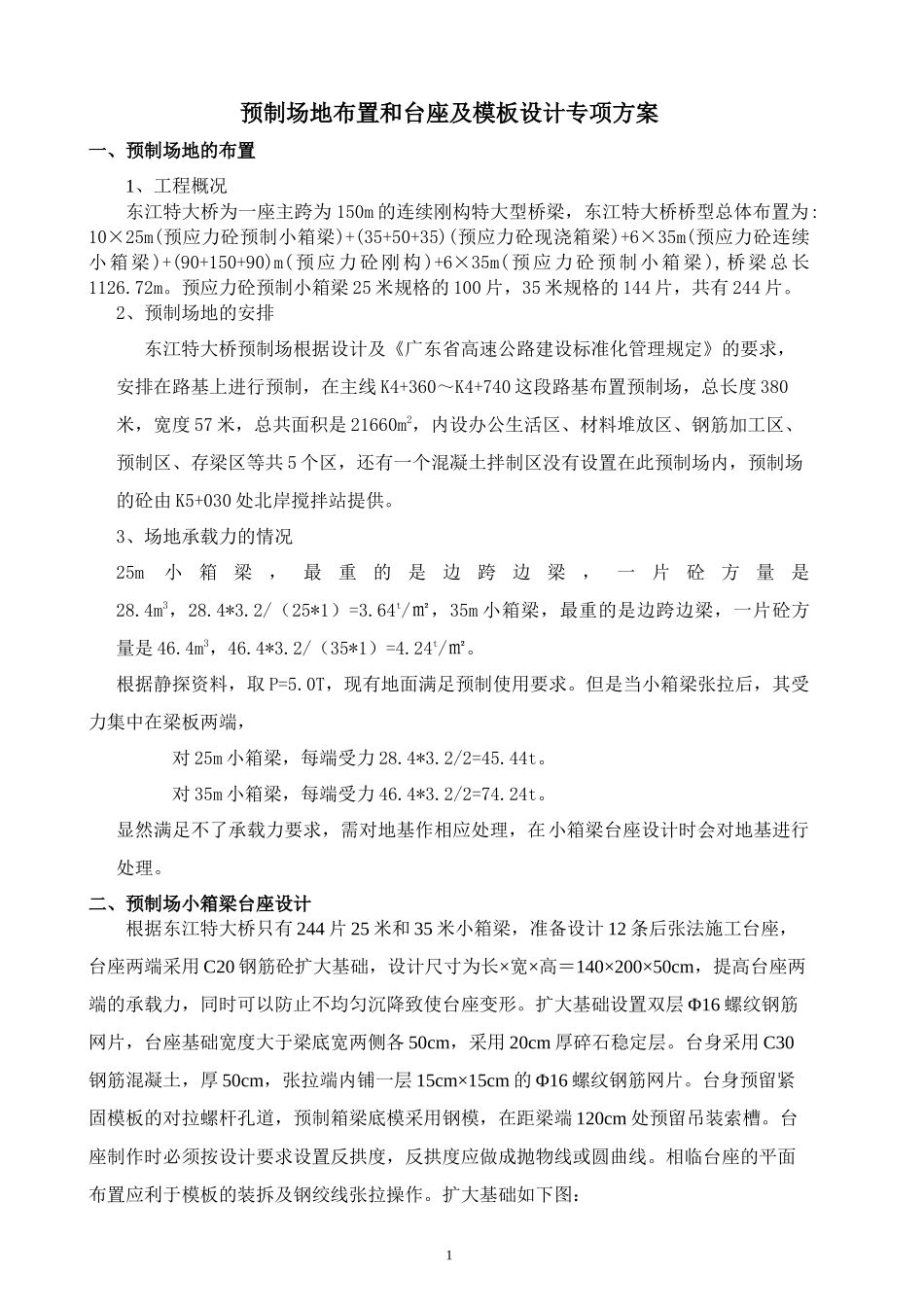

预制场地布置和台座及模板设计专项方案一、预制场地的布置1、工程概况东江特大桥为一座主跨为150m的连续刚构特大型桥梁，东江特大桥桥型总体布置为:10×25m(预应力砼预制小箱梁)+(35+50+35)(预应力砼现浇箱梁)+6×35m(预应力砼连续小箱梁)+(90+150+90)m(预应力砼刚构)+6×35m(预应力砼预制小箱梁),桥梁总长1126.72m。预应力砼预制小箱梁25米规格的100片，35米规格的144片，共有244片。2、预制场地的安排东江特大桥预制场根据设计及《广东省高速公路建设标准化管理规定》的要求，安排在路基上进行预制，在主线K4+360～K4+740这段路基布置预制场，总长度380米，宽度57米，总共面积是21660m2，内设办公生活区、材料堆放区、钢筋加工区、预制区、存梁区等共5个区，还有一个混凝土拌制区没有设置在此预制场内，预制场的砼由K5+030处北岸搅拌站提供。3、场地承载力的情况25m小箱梁，最重的是边跨边梁，一片砼方量是28.4m3，28.4*3.2/（25*1）=3.64t/㎡，35m小箱梁，最重的是边跨边梁，一片砼方量是46.4m3，46.4*3.2/（35*1）=4.24t/㎡。根据静探资料，取P=5.0T，现有地面满足预制使用要求。但是当小箱梁张拉后，其受力集中在梁板两端，对25m小箱梁，每端受力28.4*3.2/2=45.44t。对35m小箱梁，每端受力46.4*3.2/2=74.24t。显然满足不了承载力要求，需对地基作相应处理，在小箱梁台座设计时会对地基进行处理。二、预制场小箱梁台座设计根据东江特大桥只有244片25米和35米小箱梁，准备设计12条后张法施工台座，台座两端采用C20钢筋砼扩大基础，设计尺寸为长×宽×高＝140×200×50cm，提高台座两端的承载力，同时可以防止不均匀沉降致使台座变形。扩大基础设置双层Φ16螺纹钢筋网片，台座基础宽度大于梁底宽两侧各50cm，采用20cm厚碎石稳定层。台身采用C30钢筋混凝土，厚50cm，张拉端内铺一层15cm×15cm的Φ16螺纹钢筋网片。台身预留紧固模板的对拉螺杆孔道，预制箱梁底模采用钢模，在距梁端120cm处预留吊装索槽。台座制作时必须按设计要求设置反拱度，反拱度应做成抛物线或圆曲线。相临台座的平面布置应利于模板的装拆及钢绞线张拉操作。扩大基础如下图：1经上述处理后，地基承载力提高到20MPa，可以承受2000t的承载力，可以达到要求。三、小箱梁底模验算底模结构图如下：1、计算荷载（1）、底模自重为62.8kg/m2（2）、钢筋混凝土重力取26.5Kpa，设计图纸说明书第12页给出的容重。（3）、施工荷载取2.5Kpa总竖向荷载：q=0.628+26.5+2.5=29.63Kpa；22、面板验算：梁底模按简支梁计算，考虑到模板的连续性，在均布荷载下可按下列公式计算：M=110ql2=[f]W=[f]13bh2l:计算跨度，l=1m对底板为台座宽度：1m；b:底模宽度，mm；h:底模厚度，mm。h=√3ql210[f]b=√3×29.63×103×1210×215×106×1=4.13mm经计算，底模厚度取5mm达到要求。取h为5mm。挠度ω=ql4128EI=29.63×103×14128×2.6×1011×1×0.01233=1.5mm<1000400=2.5mm通过上述计算，1.5mm<1000/400=2.5mm，经查《路桥施工计算手册》第178页表8-1，结构表面外露的模板容许挠度值L/400，底模挠度符合要求。33、活动底模纵横肋验算：纵向加劲槽钢间距为20cm，横向加劲肋间距为30cm；a、底模横向肋q横=29.63×0.2＝5.926kn/m强度σ=MW=18×5.926×103×0.2216×0.004×0.0632×106=11.2MPa<215MPa挠度ω=5ql4384EI=5×5.926×103×0.24384×2.6×1011×0.004×0.063312=0.57mm<200250=0.8mmb、底模纵向肋q纵=29.63×0.3=8.889kn/m强度σ=MW=18×8.889×103×0.3216.3×10−6×106=6.14MPa<215MPa挠度ω=5ql4384EI=5×8.889×103×0.34384×2.6×1011×51.2×10−8=0.007mm<300250=1.2mm经计算后，查《路桥施工计算手册》第178页表8-1，结构表面隐蔽的模板容许挠度值L/250，底模挠度符合要求。4第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页四、小箱梁内、外模板受力验算内模、外模都用同样的材料，内、外模板的面板强度和刚度的验算如下：模面板厚度：δ=5mm竖肋间距：L1=70mm（用8号槽钢）横肋间距：L2=30mm（5*5角铁）L1/L2=70/30=2.33>2(按单向板计算)，计算跨径L=L2=30mm取35米小箱梁进行验算，...
