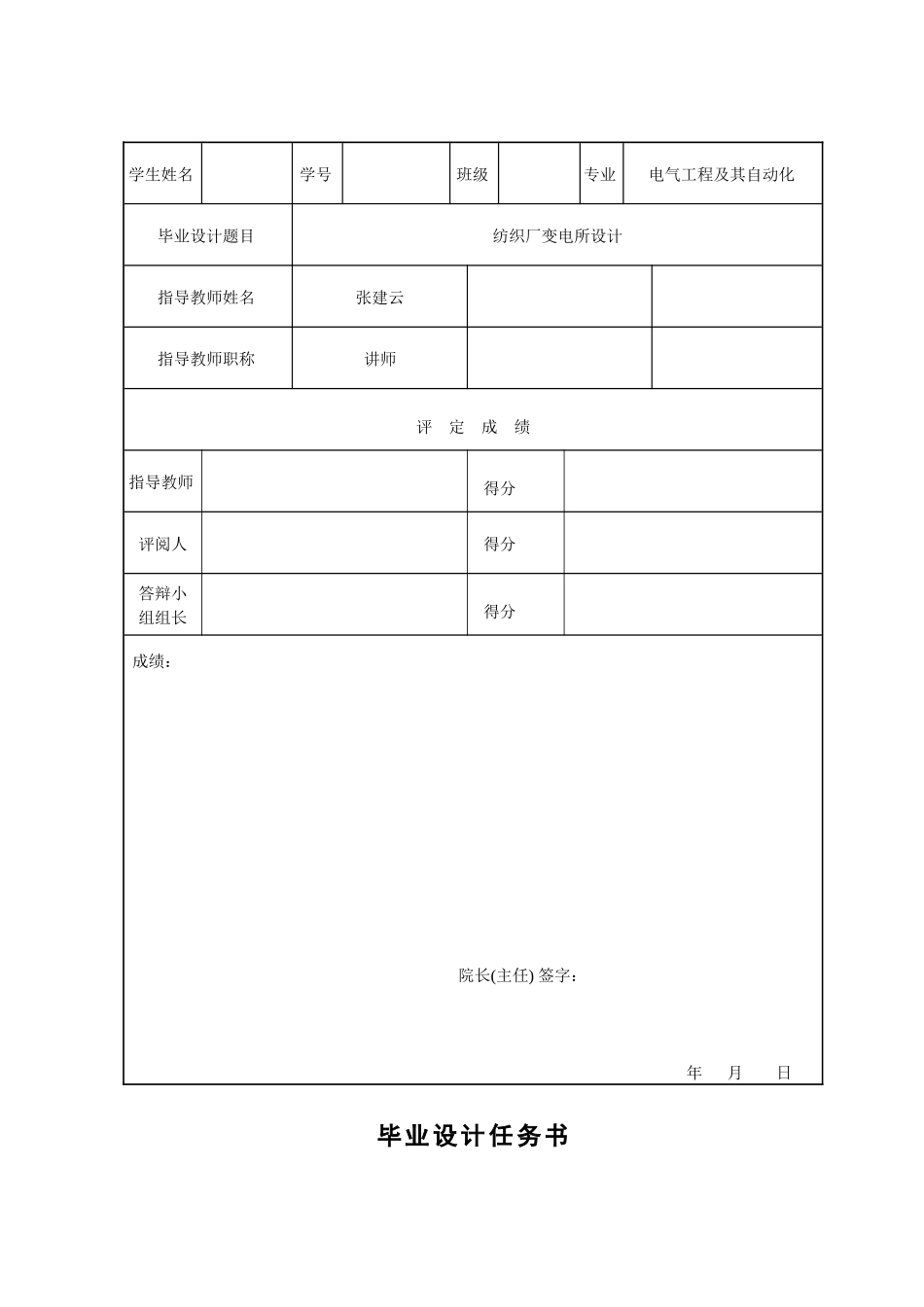

纺织厂变电所设计TheDesignofTextileMillSubstation2011届电气工程系专业电气工程及其自动化学号学生姓名指导教师完成日期2011年5月25日毕业设计成绩单学生姓名学号班级专业电气工程及其自动化毕业设计题目纺织厂变电所设计指导教师姓名张建云指导教师职称讲师评定成绩指导教师得分评阅人得分答辩小组组长得分成绩：院长(主任)签字：年月日毕业设计任务书题目纺织厂变电所设计学生姓名学号班级专业电气工程及其自动化承担指导任务单位电气工程系导师姓名导师职称一、设计内容：1．根据本厂用电负荷，并适当考虑生产的发展，按安全可靠，技术先进，经济合理的要求，确定工厂变电所的位置与型式2．通过负荷计算，确定额定主变压器台数及容量，进行短路电流计算，选择变电所的主接线及高、低压电气设备，选择整定继电保护装置。二、基本要求1.设计计算说明书一份，要求条目清楚、计算正确、文本整洁。2.工厂变电所电气主接线图一张，变电所供电平面图一张。三、设计的主要技术指标及要求：1．供电电源情况：按与供电局协议，本厂可由东南方19km处的城北变电所110/38.5/11kV，50MVA变压器供电，供电电压可任选。另外，与本厂相距5km处的其他工厂可以引入10kV线路做备用电源，但容量只能满足本厂负荷的30%重要负荷，平时不准投入，只在本厂主要电源故障或检修时投入。2．气象资料：本厂地区最高温度为38℃，最热月平均最高气温29℃，最热月地下0.8m处平均温度为22℃，年主导风向为东风，年雷暴雨日数为20天。3．地质水文资料：本厂地区海拔60m，底层以砂黏土为主，地下水位为2m。4．电源短路容量（城北变电所）：35kV母线的出线断路器断流容量1500MVA；10kV母线的出线断路器断流容量350MVA。5．供电局要求的功率因数：当35kV供电时，要求工厂变电所高压侧cosφ≥0.9，当10kV供电时，要求工厂变电所高压侧cosφ≥0.95。6．电费制度：按两部制电费计算。变压器安装容量每1kVA为15元/月，动力电费为0.95元/kWh，照明电费为0.54元/kWh。7.负荷资料：序号车间设备名称安装容量(kW)tanφ需用系数Kd功率因数cosφ计算负荷PQS1纺炼车间纺丝车间2200.780.80筒绞机560.750.75烘干机701.020.75脱水机180.80.60通风机2400.750.70淋洗机220.780.75变频机9500.700.80传送机300.700.80小计2原液车间照明11600.70.753酸站照明3100.700.654锅炉房照明2700.750.755排毒车间照明1400.600.706其他车间照明2400.750.708全厂计算负荷总计8.工厂总平面图：四、应收集的资料及参考文献1．《工厂供电》刘介才主编机械工业出版社2004年2．《电力电子变流技术》黄俊主编机械工业出版社2004年3．《工厂供电设计指导》刘介才主编机械工业出版社4．《电力系统课程设计及毕业设计参考资料》曹绳敏主编中国电力出版社五、进度计划1．第1-2周调研、收集材料2．第3-4周分析、确定方案3．第5-13周设计、计算、绘图4．第14-15周写设计说明书5．第16周答辩教研组主任签字时间年月日毕业设计开题报告题目纺织厂变电所设计学生姓名学号班级专业电气工程及其自动化一、研究背景：电力行业是国民经济的基础工业，它的发展直接关系到国家经济建设的兴衰成败，它为现代工业、农业、科学技术和国防提供必不可少的动力。电能是现代工业生产的主要能源和动力.随着现代文明的发展与进步，社会生产和生活对电能供应的质量和管理提出了越来越高的要求。工厂供电系统的核心部分是变电所。因此，设计和建造一个安全、经济的变电所，是极为重要的。比较完善的变电站设计理论，是真正的做到了节约型，集约型，高效型。通过改善优化变电站结构，降低变电站的功率损耗，尽可能地提高变电站的可靠性，尽可能地使变电站的灵活性提高，尽可能地提高经济性。二、国内外研究现状：近年来一些发达国家的能源不是很丰富，进而导致电力资源不是充足。为了满足国内的需求，减少在网路中的损耗，这些发达国家已经形成了完善的变电设计理论。比较完善的变电站设计理论，是真正的做到了节约型，集约型，高效型。发达国家通过改善优化变电站结构，降低变电站的功率损耗，尽可能地提高变电站的可靠性，尽可能地使变电站的灵活性提高，尽可能地提高经济性。然而...
