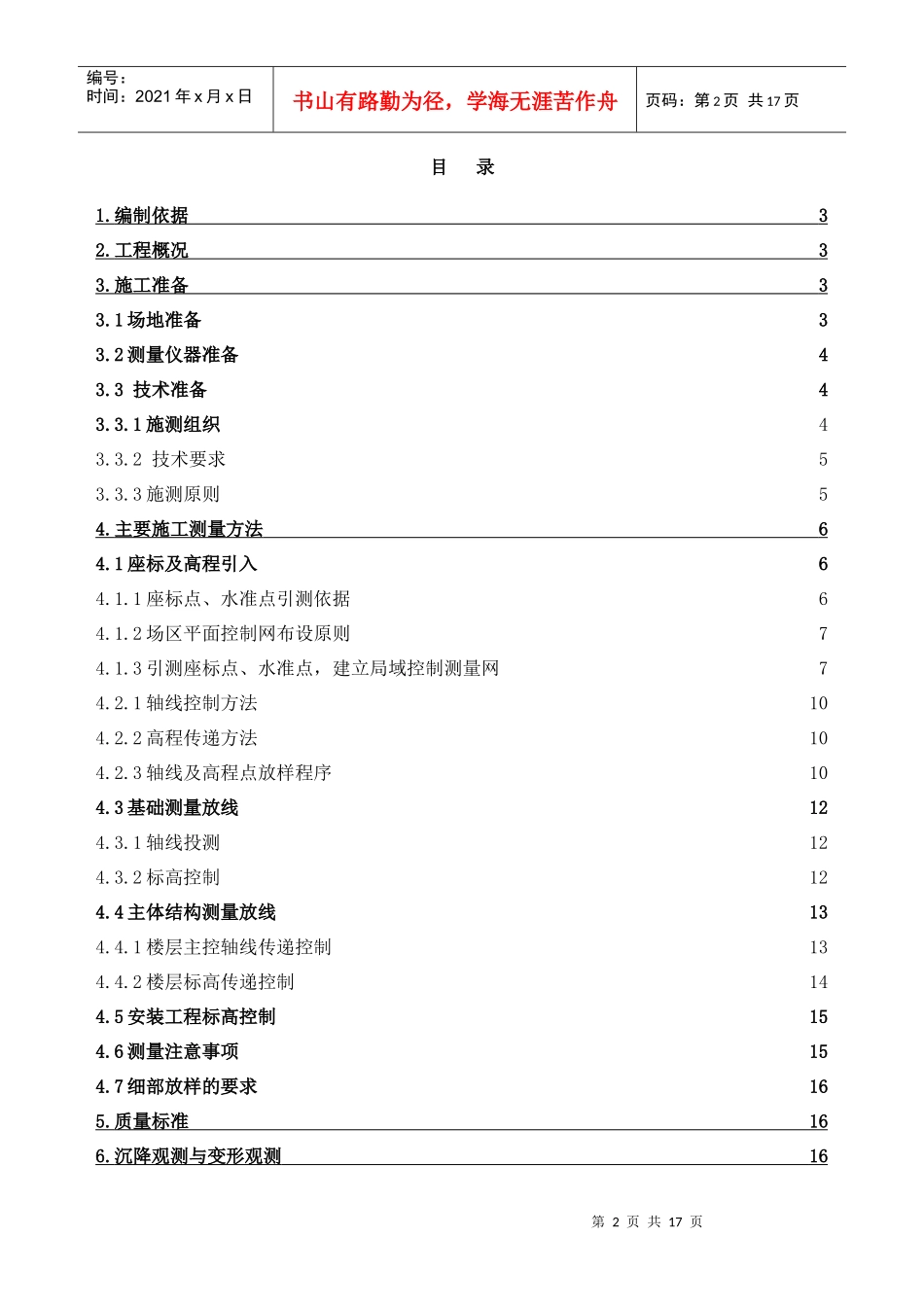

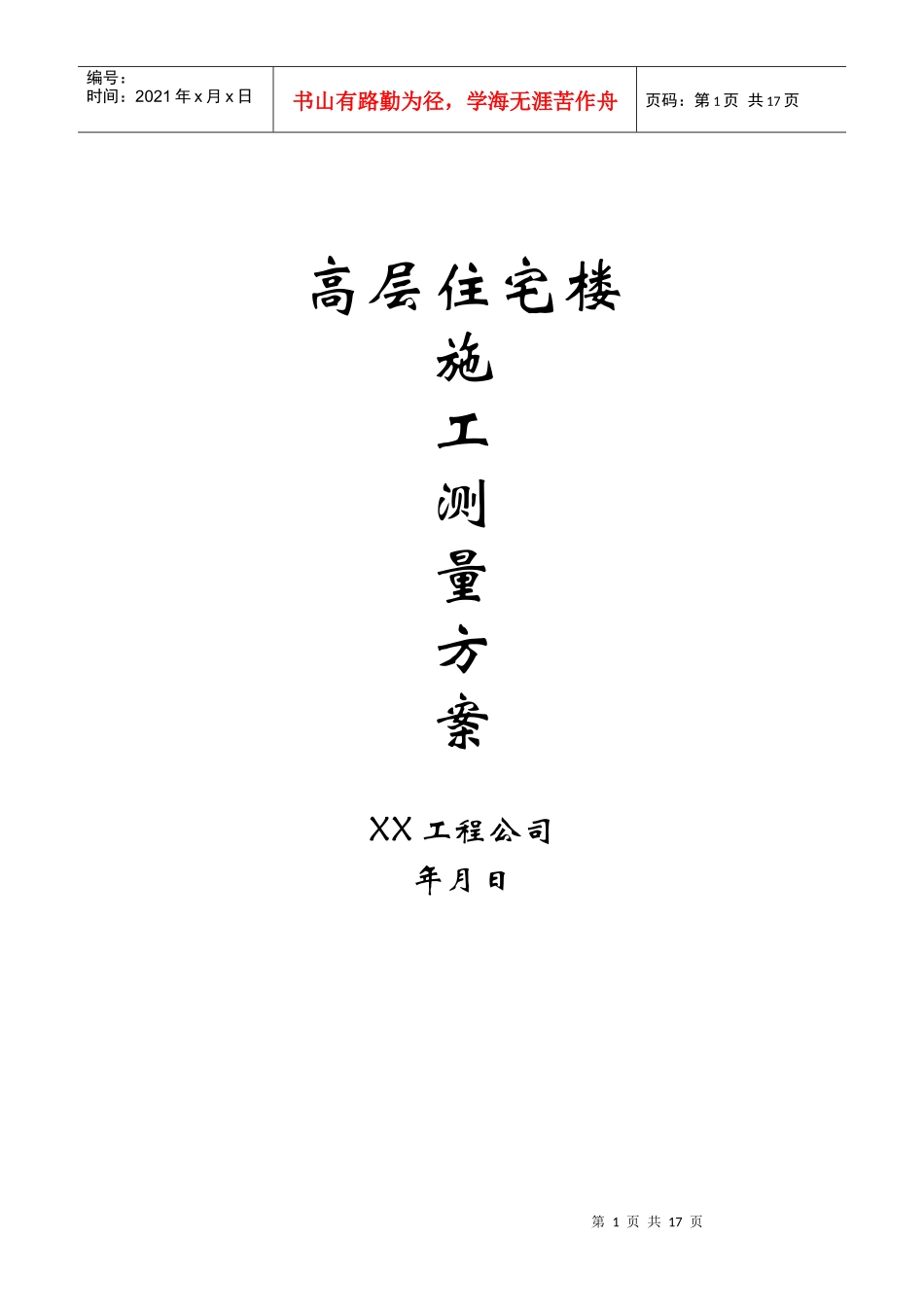

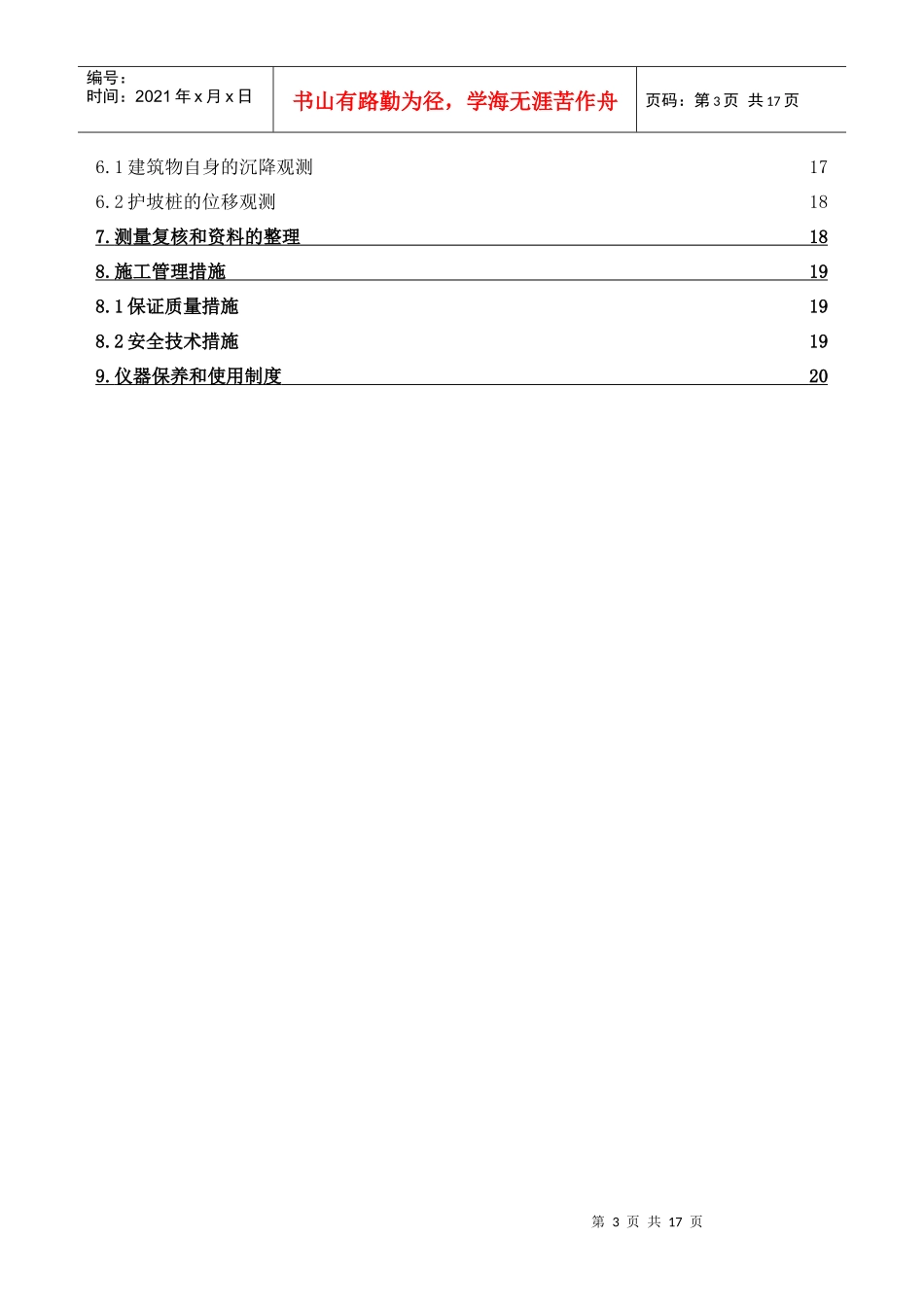

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页高层住宅楼施工测量方案XX工程公司年月日第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页目录1.编制依据32.工程概况33.施工准备33.1场地准备33.2测量仪器准备43.3技术准备43.3.1施测组织43.3.2技术要求53.3.3施测原则54.主要施工测量方法64.1座标及高程引入64.1.1座标点、水准点引测依据64.1.2场区平面控制网布设原则74.1.3引测座标点、水准点，建立局域控制测量网74.2.1轴线控制方法104.2.2高程传递方法104.2.3轴线及高程点放样程序104.3基础测量放线124.3.1轴线投测124.3.2标高控制124.4主体结构测量放线134.4.1楼层主控轴线传递控制134.4.2楼层标高传递控制144.5安装工程标高控制154.6测量注意事项154.7细部放样的要求165.质量标准166.沉降观测与变形观测16第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页6.1建筑物自身的沉降观测176.2护坡桩的位移观测187.测量复核和资料的整理188.施工管理措施198.1保证质量措施198.2安全技术措施199.仪器保养和使用制度20第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页1.编制依据1.1工程测量规范（GB50026－93）1.2北京市第一测绘分院提供的工程测量成果2004普测0668号1.3**家园住宅小区施工图纸1.4**家园住宅小区施工组织总设计2.工程概况北京市**家园住宅小区工程位于北京市朝阳区**桥路**号，地处四环以外。总建筑面积109271m2，分主楼和裙房（裙房主要为地下车库），主楼地下二层，车库地下一层，结构形式为全现浇框架、抗震剪力墙结构，地基为CFG桩复合地基，基础为筏板基础，埋深－10.55m。地上结构：1＃楼地上21层，建筑檐高为65.3m，主楼长57.98m，宽25.2m。2＃、3＃楼地上20层建筑檐高为62.4m，长70.5m,宽34.9m。标准层高均为2.900m。±0.000相当于绝对标高35.10m，室内外高差0.3m。3.施工准备3.1场地准备本工程施工时拆迁工作已基本结束，现场地势基本平担，定位测量施工前先进行场地平整、清除障碍物后并可进行施工定位放线工作。3.2测量仪器准备根据本工程的规模、质量要求、施工进度确定所用的测量仪器，所有测量器具必须经专业法定检测部门检验合格后方可使用。使用时应严格遵照工程测量规范（GB50026－93）要求操作、保管及维护，并设立测量设备台帐。测量仪器配备一览表序号测量仪器名称型号规格单位数量备注1光学经纬仪J2台2第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页2自动安平水准仪DZS3－1台33激光铅垂仪JDA－96台14全站仪BTS-3082C型台15钢卷尺50m把47.5m把45.5mm把206塔尺5m把23.3技术准备3.3.1施测组织1)本项目部特派专业测量人员成立测量小组，根据北京市第一测绘分院提供的工程测量成果2004普测0668号测定的坐标点和高程控制点进行施测,并按规定程序检查验收，对施测组全体人员进行详细的图纸交底及方案交底，明确分工，所有施测的工作进度逐日安排，由组长根据项目的总体进度计划进行安排。2)测量人员及组成:测量负责人:1名。测量技术员:2名。测量员:4名。3.3.2技术要求1）所有参加施工测量人员、验线人员必须持证上岗，施工放线人员要固定，不能随便更换，如有特殊需要必须由现场技术负责人同意后负责调换，以保证工程正常施工。2）测量人员必须熟悉图纸，了解设计意图，学习测量规范，充分掌握轴线、尺寸、标高和现场条件，对各设计图纸的有关尺寸及测设数据应仔细校对，必要时将图纸上主要尺寸摘抄于施测记录本上，以便随时查找使用。3）测量人员测量前必须到现场踏勘，全面了解现场情况，复核测量控制点及水准点，保证测设工作的正常进行，提前编制施工测量方案。4）测量人员必须按照施工进度计划要求，施测方案，测设方法，测设数据计算和绘制测设草图，以此来保证工程各部位按图施工。第6页共17页第5页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共17页3.3.3施测原则1）认真...
