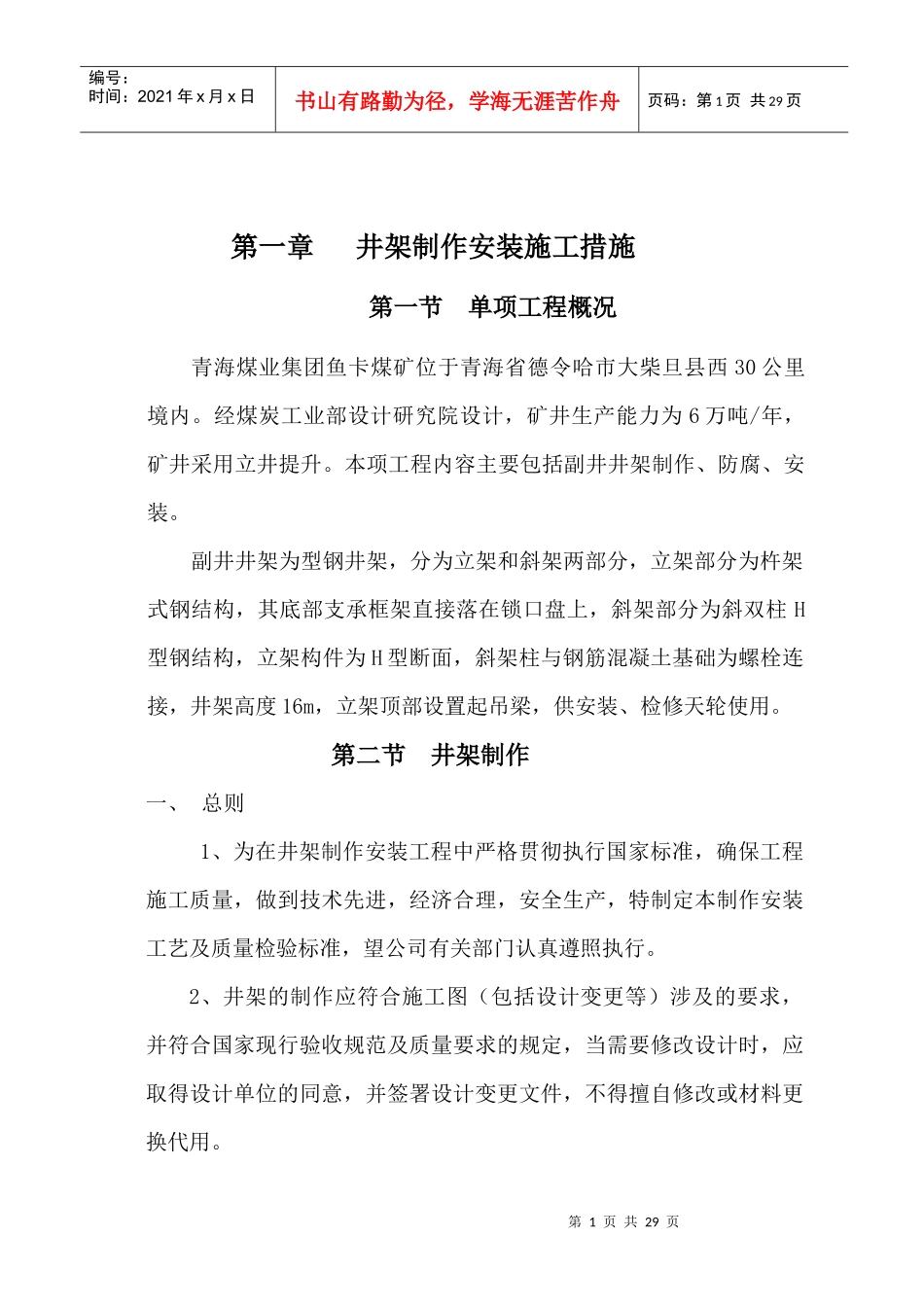

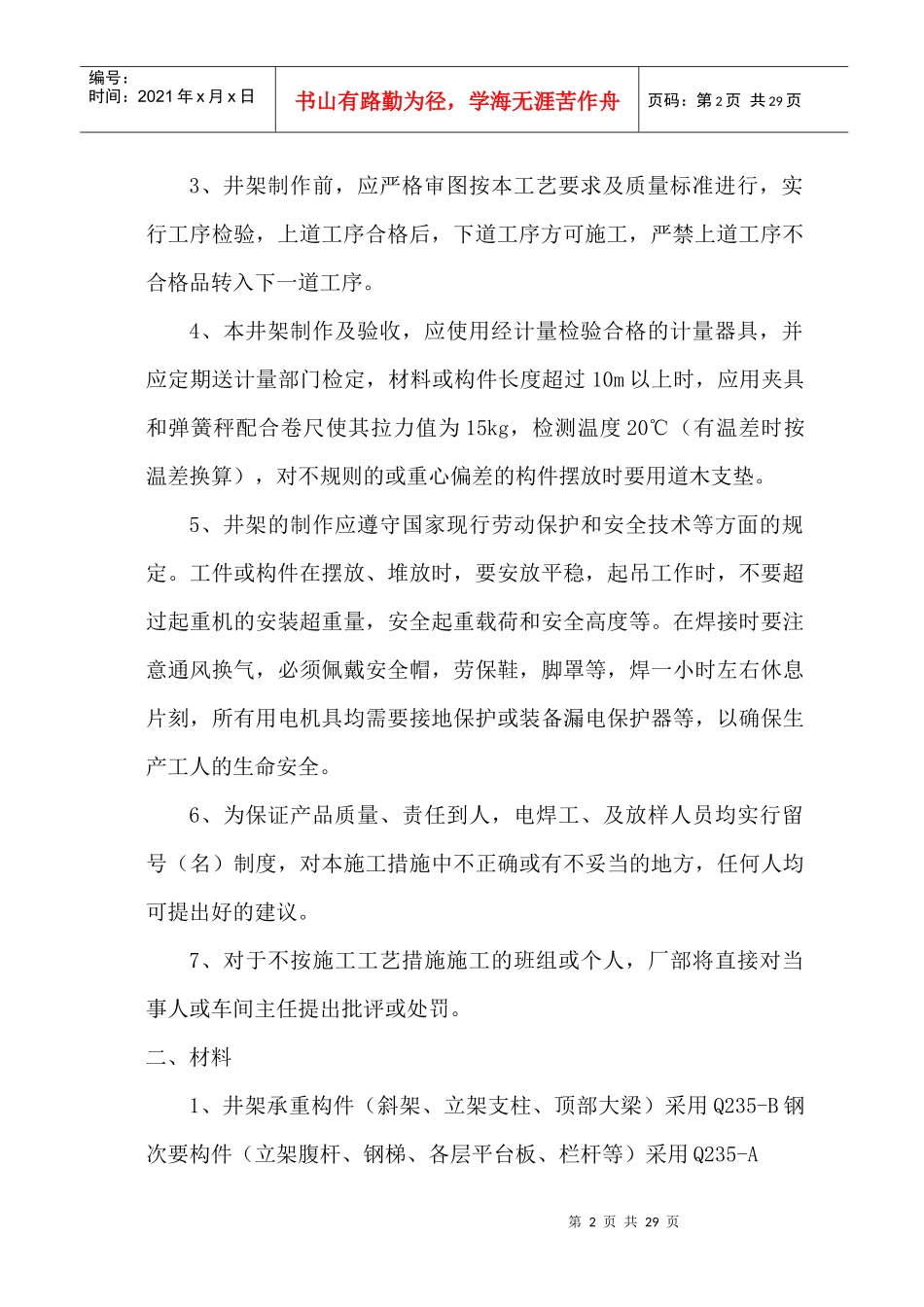

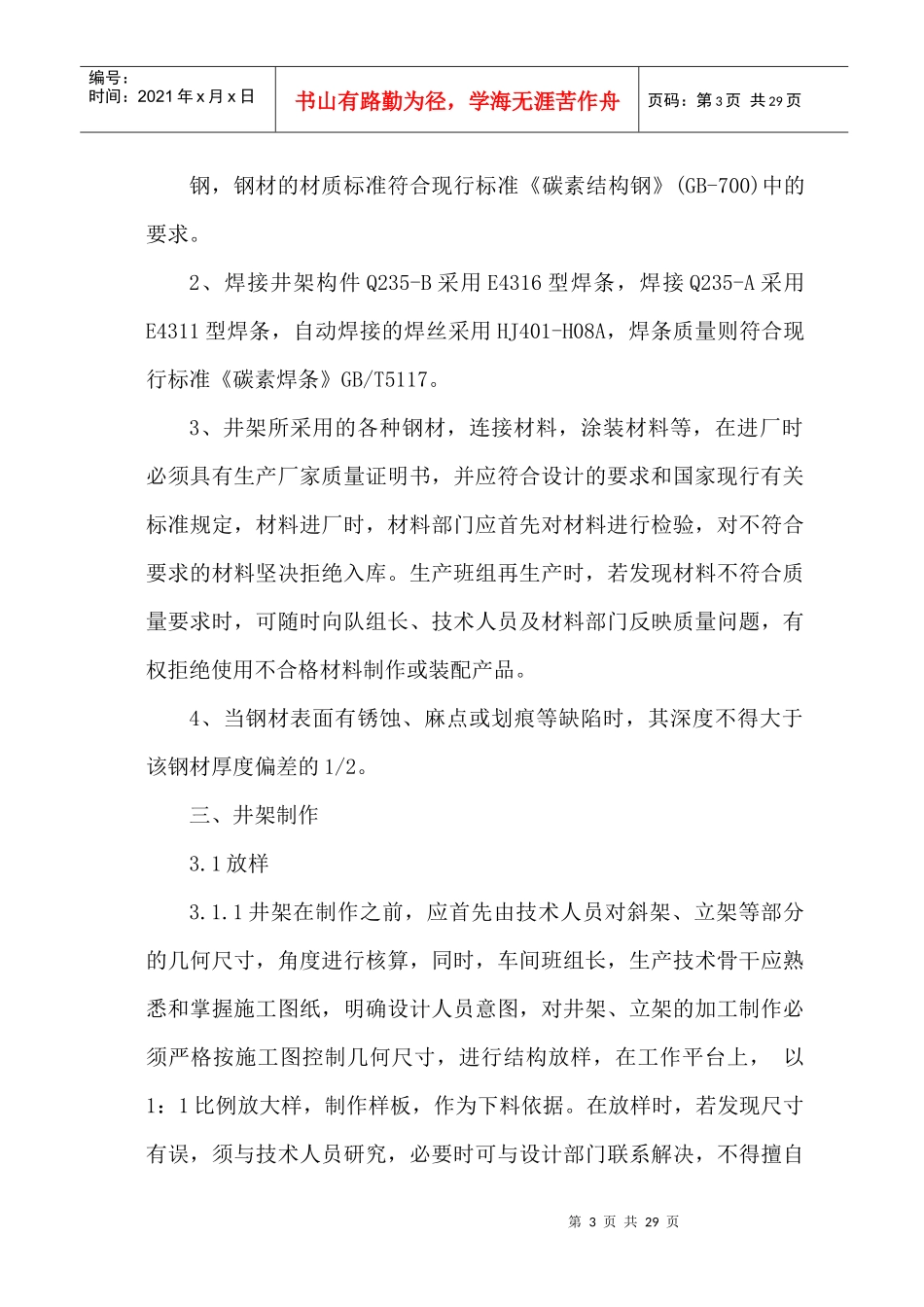

第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页第一章井架制作安装施工措施第一节单项工程概况青海煤业集团鱼卡煤矿位于青海省德令哈市大柴旦县西30公里境内。经煤炭工业部设计研究院设计，矿井生产能力为6万吨/年，矿井采用立井提升。本项工程内容主要包括副井井架制作、防腐、安装。副井井架为型钢井架，分为立架和斜架两部分，立架部分为杵架式钢结构，其底部支承框架直接落在锁口盘上，斜架部分为斜双柱H型钢结构，立架构件为H型断面，斜架柱与钢筋混凝土基础为螺栓连接，井架高度16m，立架顶部设置起吊梁，供安装、检修天轮使用。第二节井架制作一、总则1、为在井架制作安装工程中严格贯彻执行国家标准，确保工程施工质量，做到技术先进，经济合理，安全生产，特制定本制作安装工艺及质量检验标准，望公司有关部门认真遵照执行。2、井架的制作应符合施工图（包括设计变更等）涉及的要求，并符合国家现行验收规范及质量要求的规定，当需要修改设计时，应取得设计单位的同意，并签署设计变更文件，不得擅自修改或材料更换代用。第2页共29页第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页3、井架制作前，应严格审图按本工艺要求及质量标准进行，实行工序检验，上道工序合格后，下道工序方可施工，严禁上道工序不合格品转入下一道工序。4、本井架制作及验收，应使用经计量检验合格的计量器具，并应定期送计量部门检定，材料或构件长度超过10m以上时，应用夹具和弹簧秤配合卷尺使其拉力值为15kg，检测温度20℃（有温差时按温差换算），对不规则的或重心偏差的构件摆放时要用道木支垫。5、井架的制作应遵守国家现行劳动保护和安全技术等方面的规定。工件或构件在摆放、堆放时，要安放平稳，起吊工作时，不要超过起重机的安装超重量，安全起重载荷和安全高度等。在焊接时要注意通风换气，必须佩戴安全帽，劳保鞋，脚罩等，焊一小时左右休息片刻，所有用电机具均需要接地保护或装备漏电保护器等，以确保生产工人的生命安全。6、为保证产品质量、责任到人，电焊工、及放样人员均实行留号（名）制度，对本施工措施中不正确或有不妥当的地方，任何人均可提出好的建议。7、对于不按施工工艺措施施工的班组或个人，厂部将直接对当事人或车间主任提出批评或处罚。二、材料1、井架承重构件（斜架、立架支柱、顶部大梁）采用Q235-B钢次要构件（立架腹杆、钢梯、各层平台板、栏杆等）采用Q235-A第3页共29页第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共29页钢，钢材的材质标准符合现行标准《碳素结构钢》(GB-700)中的要求。2、焊接井架构件Q235-B采用E4316型焊条，焊接Q235-A采用E4311型焊条，自动焊接的焊丝采用HJ401-H08A，焊条质量则符合现行标准《碳素焊条》GB/T5117。3、井架所采用的各种钢材，连接材料，涂装材料等，在进厂时必须具有生产厂家质量证明书，并应符合设计的要求和国家现行有关标准规定，材料进厂时，材料部门应首先对材料进行检验，对不符合要求的材料坚决拒绝入库。生产班组再生产时，若发现材料不符合质量要求时，可随时向队组长、技术人员及材料部门反映质量问题，有权拒绝使用不合格材料制作或装配产品。4、当钢材表面有锈蚀、麻点或划痕等缺陷时，其深度不得大于该钢材厚度偏差的1/2。三、井架制作3.1放样3.1.1井架在制作之前，应首先由技术人员对斜架、立架等部分的几何尺寸，角度进行核算，同时，车间班组长，生产技术骨干应熟悉和掌握施工图纸，明确设计人员意图，对井架、立架的加工制作必须严格按施工图控制几何尺寸，进行结构放样，在工作平台上，以1：1比例放大样，制作样板，作为下料依据。在放样时，若发现尺寸有误，须与技术人员研究，必要时可与设计部门联系解决，不得擅自第4页共29页第3页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共29页修改，制作中遇有设计变更部、构件，须与技术员联系，重新放样核对有关尺寸方可施工。3.1.2放样样板必须用0.35-0.5mm铁皮制作，样板必须留有制作时焊接接收余量及切...
