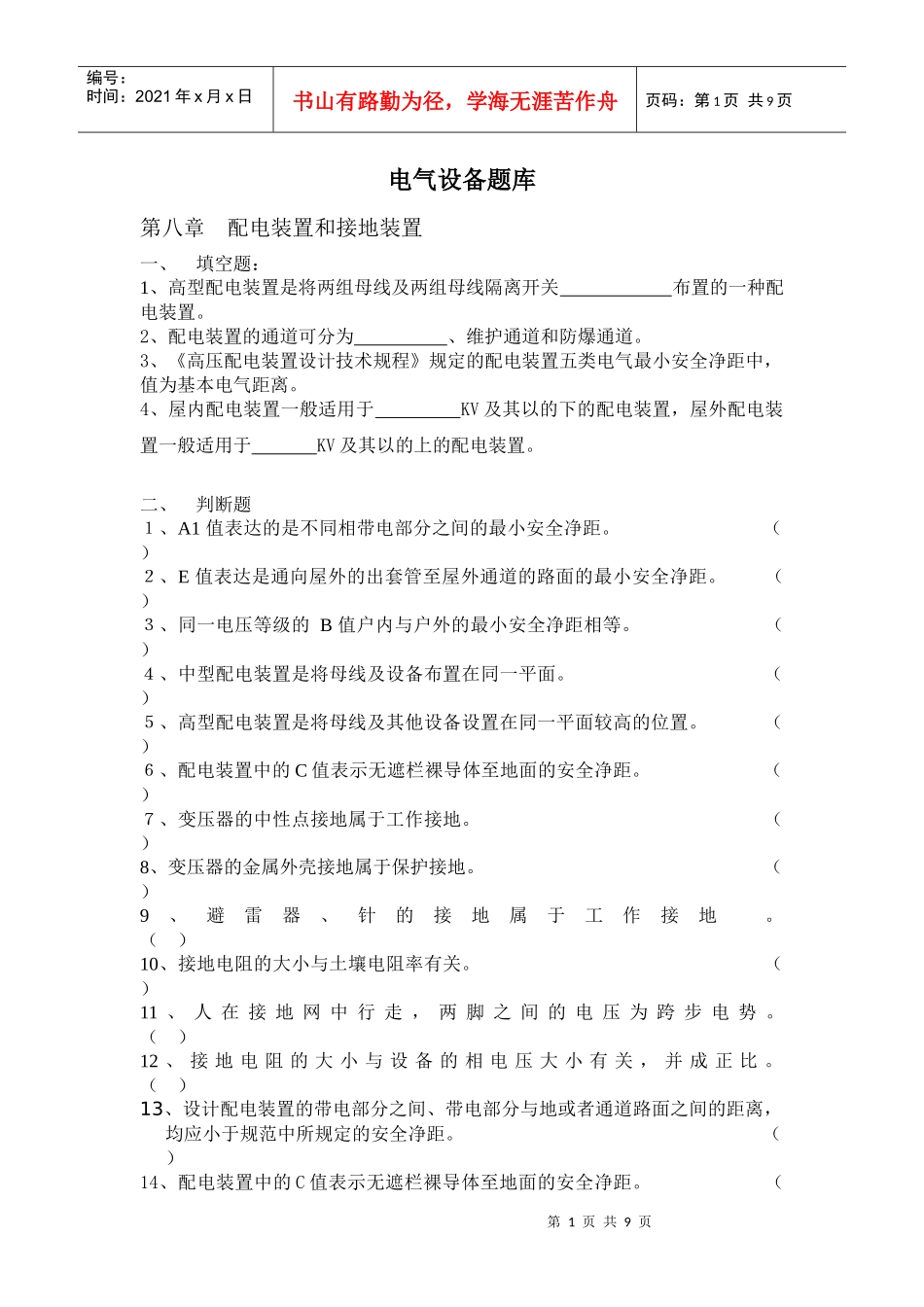

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页电气设备题库第八章配电装置和接地装置一、填空题：1、高型配电装置是将两组母线及两组母线隔离开关布置的一种配电装置。2、配电装置的通道可分为、维护通道和防爆通道。3、《高压配电装置设计技术规程》规定的配电装置五类电气最小安全净距中，值为基本电气距离。4、屋内配电装置一般适用于KV及其以的下的配电装置，屋外配电装置一般适用于KV及其以的上的配电装置。二、判断题１、A1值表达的是不同相带电部分之间的最小安全净距。（）２、E值表达是通向屋外的出套管至屋外通道的路面的最小安全净距。（）３、同一电压等级的B值户内与户外的最小安全净距相等。（）４、中型配电装置是将母线及设备布置在同一平面。（）５、高型配电装置是将母线及其他设备设置在同一平面较高的位置。（）６、配电装置中的C值表示无遮栏裸导体至地面的安全净距。（）７、变压器的中性点接地属于工作接地。（）8、变压器的金属外壳接地属于保护接地。（）9、避雷器、针的接地属于工作接地。（）10、接地电阻的大小与土壤电阻率有关。（）11、人在接地网中行走，两脚之间的电压为跨步电势。（）12、接地电阻的大小与设备的相电压大小有关，并成正比。（）13、设计配电装置的带电部分之间、带电部分与地或者通道路面之间的距离，均应小于规范中所规定的安全净距。（）14、配电装置中的C值表示无遮栏裸导体至地面的安全净距。（第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页）15、高型配电装置是将母线及其他设备设置在同一平面较高的位置。（）16、A1值表示配电装置中带电部分与地的最小安全距离。（）17、一般把断路器的控制开关布置在控制屏的顶部。（）三、选择题：1、某变电所220千伏配电装置的布置形式为两组母线上下布置，两组母线隔离开关亦上下重叠布置而断路器为双列布置，两个回路合用一个间隔。这种布置方式称为（）。A．半高型布置B．普通中型布置C．分相中型布置D．高型布置2、.半高型配电装置是将()A.母线与母线重迭布置B.母线与断路器等设备重迭布置C.电气设备与电气设备重迭布置D.母线与避雷器重迭布置3、工作接地是指（）A．为保证工作人员安全而采取的接地措施B．为保护电气设备而采取的接地措施C．为保证电力系统正常情况和事故情况下能可靠工作而采取的接地措施D．为防止雷击而采取的接地措施4、分相中型配电装置的占地面积比普通型配电装置节约（）A．5~10%B．10~15%C．15~20%D．20~30%5、无出线电抗器的配电装置多为（）A单层B二层C三层6、屋内配电装置的维护通道宽度为（）A0.8~1mB1.5~2.0mC.1.2m7、电抗器在垂直和品字形布置时，哪两相不能叠装在一起AA和BBA和CCB和C8、屋外配电装置中隔离开关和互感器均采用（）A．低式布置B．中式布置C．半高式布置D．高式布置9、在大接地电流系统中，如接地电流大于4000A，则接地装置的接地电阻不应超过（）A．10ΩB．5ΩC．1ΩD．0.5Ω10、220V的中性点直接接地系统，若其容量大于100KV.A，则其接地电阻要求：（）A、大于4ΩB、小于4ΩC、大于10ΩD、小于10Ω第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页四、简答题配电装置的安全净距离是什么？A1含义是什么？第九章二次回路图的基本知识1、二次设备是指接在变压器二次侧的电气设备。（）2、断路器的控制回路不是二次回路。（）3、调节回路是二次回路。（）4、下列不属于二次回路图的是（）A．展开图B.原理图C.端子排图D.安装接线图第十章操作电源1、发电厂及变电所的操作电源可以分为和两大类。2、直流负荷按用电特性的不同可分为、和三类。3、变电所常用的直流操作电源有、和。4、蓄电池的运行方式有和两种，一般采用运行方式。5、额定容量为2000A·h的蓄电池的放电电流是________A。6、蓄电池的端电势随放电过程的深入而逐渐减小。（）7、蓄电池的端电势随放电过程的深入而逐渐增大。（）8、充电手柄是用在充电时退出已充好的端电池。（）9、经常性的直流负荷一般由蓄电池来供电。（）10、正常时由...
