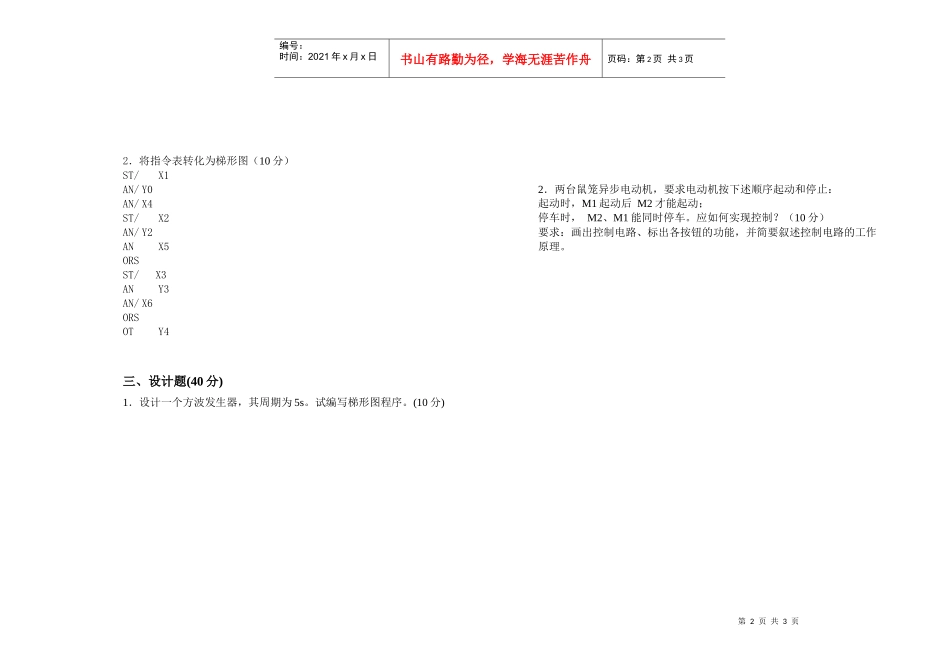

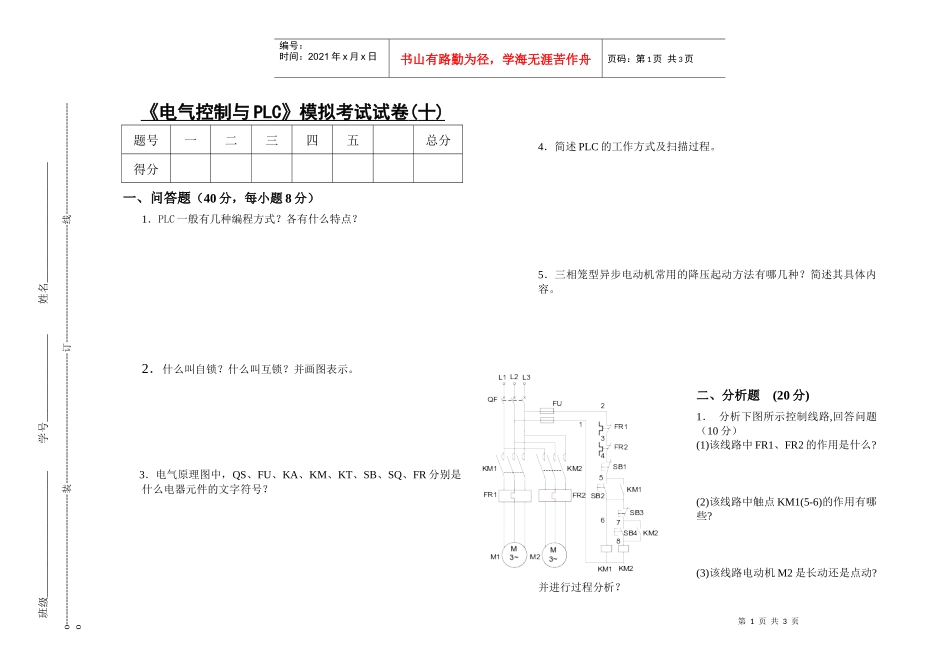

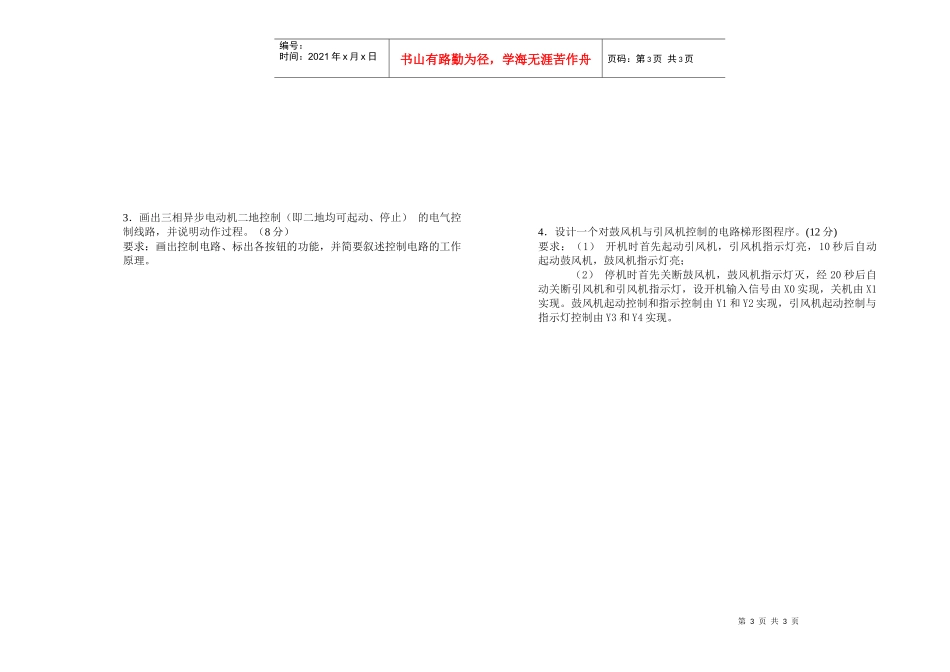

第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共3页《电气控制与PLC》模拟考试试卷(十)题号一二三四五总分得分一、问答题（40分，每小题8分）1．PLC一般有几种编程方式？各有什么特点？2．什么叫自锁？什么叫互锁？并画图表示。3．电气原理图中，QS、FU、KA、KM、KT、SB、SQ、FR分别是什么电器元件的文字符号？4．简述PLC的工作方式及扫描过程。5．三相笼型异步电动机常用的降压起动方法有哪几种？简述其具体内容。二、分析题(20分)1．分析下图所示控制线路,回答问题（10分）(1)该线路中FR1、FR2的作用是什么?(2)该线路中触点KM1(5-6)的作用有哪些?(3)该线路电动机M2是长动还是点动?并进行过程分析？班级_______________________学号________________姓名______________________o-----------------------------------------装-----------------------------------------订-------------------------------------线-----------------------------------o第2页共3页第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共3页2．将指令表转化为梯形图（10分）ST/X1AN/Y0AN/X4ST/X2AN/Y2ANX5ORSST/X3ANY3AN/X6ORSOTY4三、设计题(40分)1．设计一个方波发生器，其周期为5s。试编写梯形图程序。(10分)2．两台鼠笼异步电动机，要求电动机按下述顺序起动和停止：起动时，M1起动后M2才能起动；停车时，M2、M1能同时停车。应如何实现控制？（10分）要求：画出控制电路、标出各按钮的功能，并简要叙述控制电路的工作原理。第3页共3页第2页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共3页3．画出三相异步电动机二地控制（即二地均可起动、停止）的电气控制线路，并说明动作过程。（8分）要求：画出控制电路、标出各按钮的功能，并简要叙述控制电路的工作原理。4．设计一个对鼓风机与引风机控制的电路梯形图程序。(12分)要求：（1）开机时首先起动引风机，引风机指示灯亮，10秒后自动起动鼓风机，鼓风机指示灯亮；（2）停机时首先关断鼓风机，鼓风机指示灯灭，经20秒后自动关断引风机和引风机指示灯，设开机输入信号由X0实现，关机由X1实现。鼓风机起动控制和指示控制由Y1和Y2实现，引风机起动控制与指示灯控制由Y3和Y4实现。
