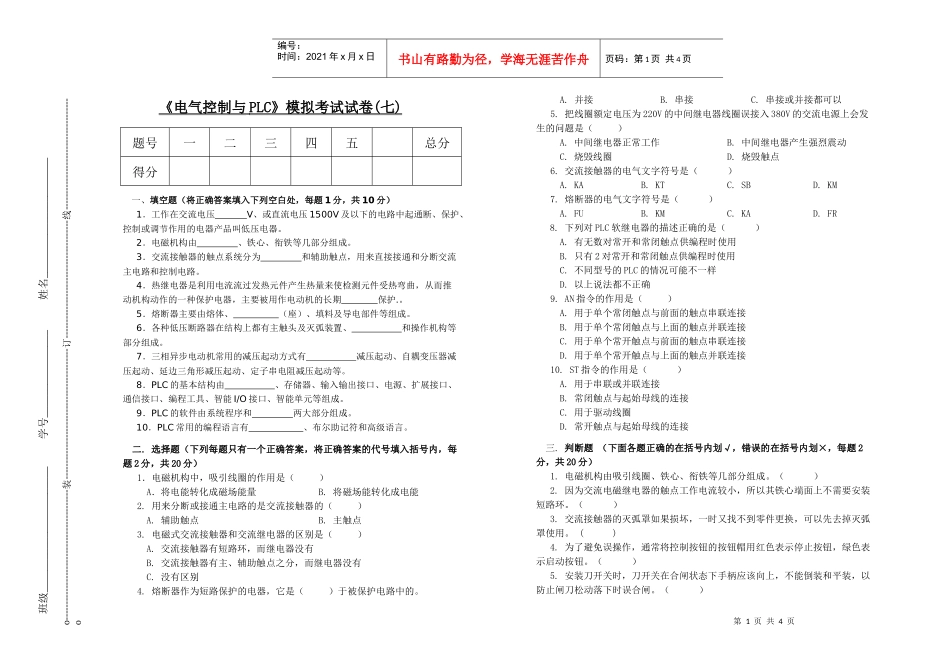

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页《电气控制与PLC》模拟考试试卷(七)题号一二三四五总分得分一、填空题（将正确答案填入下列空白处，每题1分，共10分）1．工作在交流电压V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器。2．电磁机构由、铁心、衔铁等几部分组成。3．交流接触器的触点系统分为和辅助触点，用来直接接通和分断交流主电路和控制电路。4．热继电器是利用电流流过发热元件产生热量来使检测元件受热弯曲，从而推动机构动作的一种保护电器，主要被用作电动机的长期保护.。5．熔断器主要由熔体、（座）、填料及导电部件等组成。6．各种低压断路器在结构上都有主触头及灭弧装置、和操作机构等部分组成。7．三相异步电动机常用的减压起动方式有减压起动、自耦变压器减压起动、延边三角形减压起动、定子串电阻减压起动等。8．PLC的基本结构由、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。9．PLC的软件由系统程序和两大部分组成。10．PLC常用的编程语言有、布尔助记符和高级语言。二.选择题（下列每题只有一个正确答案，将正确答案的代号填入括号内，每题2分，共20分）1．电磁机构中，吸引线圈的作用是（）A．将电能转化成磁场能量B.将磁场能转化成电能2.用来分断或接通主电路的是交流接触器的（）A.辅助触点B.主触点3.电磁式交流接触器和交流继电器的区别是（）A.交流接触器有短路环，而继电器没有B.交流接触器有主、辅助触点之分，而继电器没有C.没有区别4.熔断器作为短路保护的电器，它是（）于被保护电路中的。A.并接B.串接C.串接或并接都可以5.把线圈额定电压为220V的中间继电器线圈误接入380V的交流电源上会发生的问题是（）A.中间继电器正常工作B.中间继电器产生强烈震动C.烧毁线圈D.烧毁触点6.交流接触器的电气文字符号是（）A.KAB.KTC.SBD.KM7.熔断器的电气文字符号是（）A.FUB.KMC.KAD.FR8.下列对PLC软继电器的描述正确的是（）A.有无数对常开和常闭触点供编程时使用B.只有2对常开和常闭触点供编程时使用C.不同型号的PLC的情况可能不一样D.以上说法都不正确9.AN指令的作用是（）A.用于单个常闭触点与前面的触点串联连接B.用于单个常闭触点与上面的触点并联连接C.用于单个常开触点与前面的触点串联连接D.用于单个常开触点与上面的触点并联连接10.ST指令的作用是（）A.用于串联或并联连接B.常闭触点与起始母线的连接C.用于驱动线圈D.常开触点与起始母线的连接三.判断题（下面各题正确的在括号内划√，错误的在括号内划×，每题2分，共20分）1.电磁机构由吸引线圈、铁心、衔铁等几部分组成。（）2.因为交流电磁继电器的触点工作电流较小，所以其铁心端面上不需要安装短路环。（）3.交流接触器的灭弧罩如果损坏，一时又找不到零件更换，可以先去掉灭弧罩使用。()4.为了避免误操作，通常将控制按钮的按钮帽用红色表示停止按钮，绿色表示启动按钮。（）5.安装刀开关时，刀开关在合闸状态下手柄应该向上，不能倒装和平装，以防止闸刀松动落下时误合闸。（）班级_______________________学号________________姓名______________________o-----------------------------------------装-----------------------------------------订-------------------------------------线-----------------------------------o第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页6.PLC的输出继电器的线圈只能由程序驱动。（）7.在设计PLC的梯形图时，左母线与线圈之间是否需要触点可以根据需要确定。（）8.PLC的所有软继电器都是既有线圈又有触点。（）9.在绘制电器元件布置图时，重量大的元件应放在上方，而发热量大的元件应放在下方。（）10.在设计PLC的梯形图时，在每一逻辑行中，串联触点多的支路应放在上方。（）四.问答题（每题10分，共30分）1.下列电路为电动机正反转控制电路（KM1控制电机正转，KM2控制电机反转），试简述其工作过程。2.写出下面梯形图的程序语句。3.指出下面梯形图中的错误（在错...
