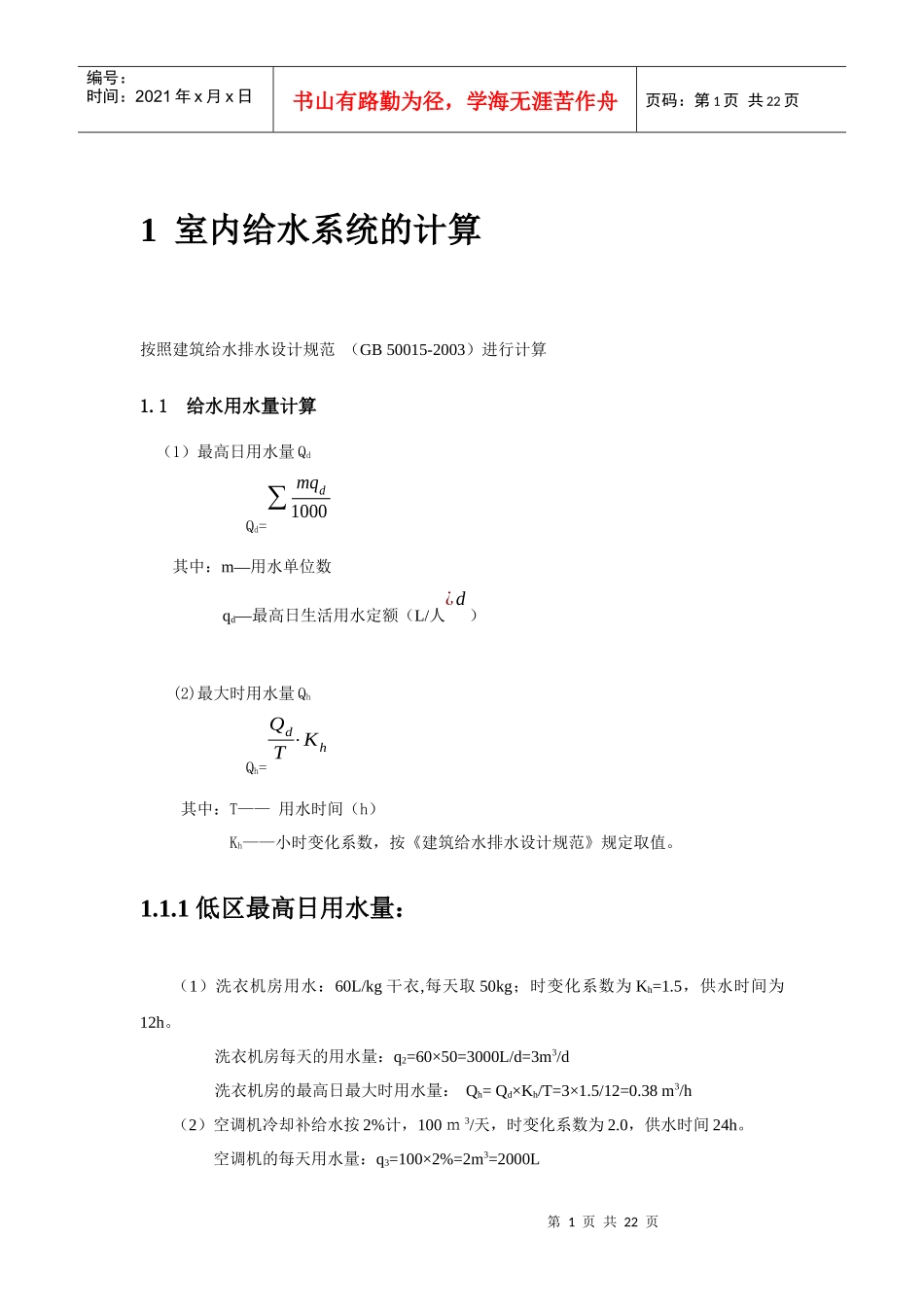

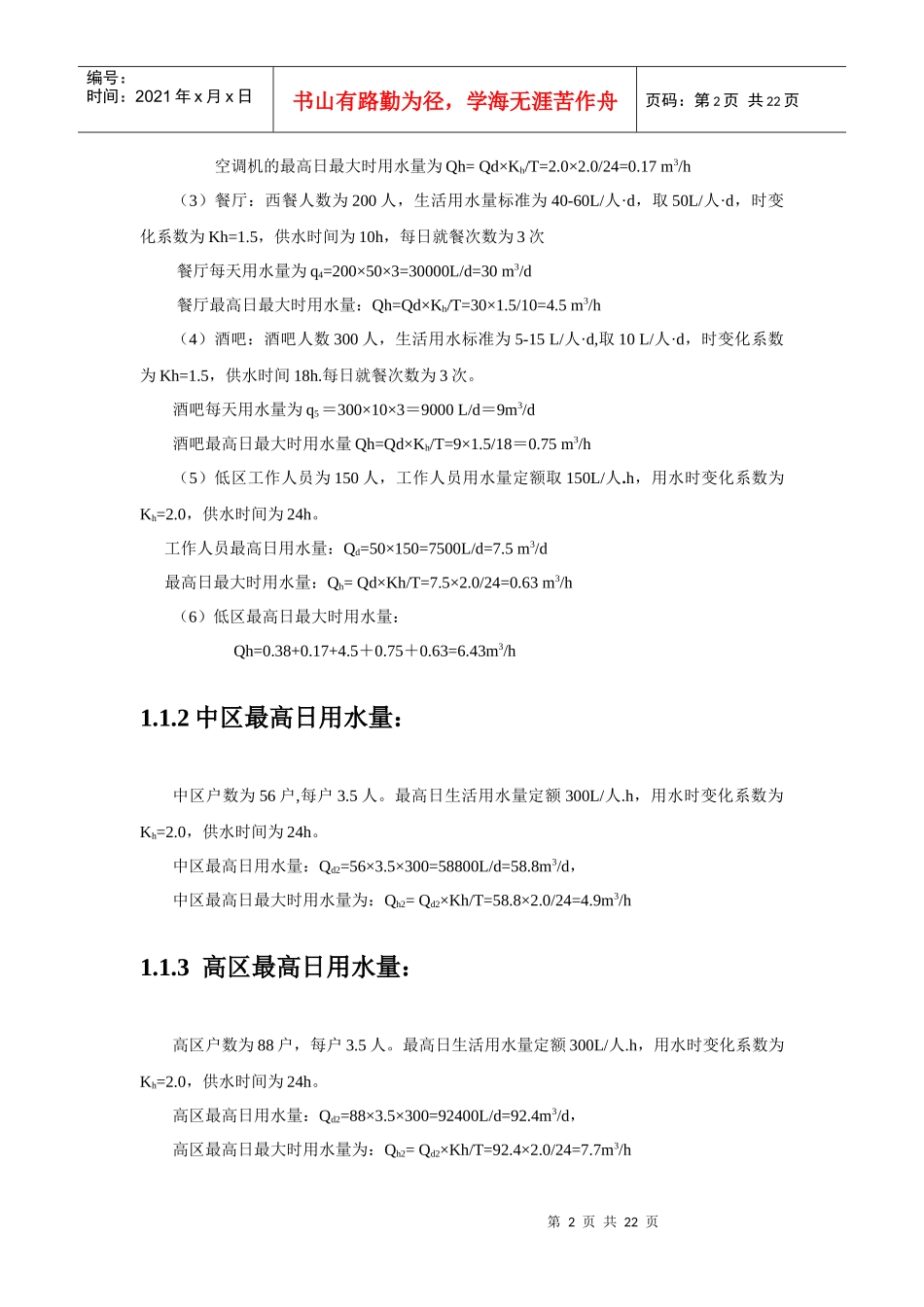

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页1室内给水系统的计算按照建筑给水排水设计规范（GB50015-2003）进行计算1.1给水用水量计算（1）最高日用水量QdQd=∑mqd1000其中：m—用水单位数qd—最高日生活用水定额（L/人¿d）(2)最大时用水量QhQh=QdT⋅Kh其中：T——用水时间（h）Kh——小时变化系数，按《建筑给水排水设计规范》规定取值。1.1.1低区最高日用水量：（1）洗衣机房用水：60L/kg干衣,每天取50kg；时变化系数为Kh=1.5，供水时间为12h。洗衣机房每天的用水量：q2=60×50=3000L/d=3m3/d洗衣机房的最高日最大时用水量：Qh=Qd×Kh/T=3×1.5/12=0.38m3/h（2）空调机冷却补给水按2%计，100ｍ3/天，时变化系数为2.0，供水时间24h。空调机的每天用水量：q3=100×2%=2m3=2000L第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页空调机的最高日最大时用水量为Qh=Qd×Kh/T=2.0×2.0/24=0.17m3/h（3）餐厅：西餐人数为200人，生活用水量标准为40-60L/人·d，取50L/人·d，时变化系数为Kh=1.5，供水时间为10h，每日就餐次数为3次餐厅每天用水量为q4=200×50×3=30000L/d=30m3/d餐厅最高日最大时用水量：Qh=Qd×Kh/T=30×1.5/10=4.5m3/h（4）酒吧：酒吧人数300人，生活用水标准为5-15L/人·d,取10L/人·d，时变化系数为Kh=1.5，供水时间18h.每日就餐次数为3次。酒吧每天用水量为q5＝300×10×3＝9000L/d＝9m3/d酒吧最高日最大时用水量Qh=Qd×Kh/T=9×1.5/18＝0.75m3/h（5）低区工作人员为150人，工作人员用水量定额取150L/人.h，用水时变化系数为Kh=2.0，供水时间为24h。工作人员最高日用水量：Qd=50×150=7500L/d=7.5m3/d最高日最大时用水量：Qh=Qd×Kh/T=7.5×2.0/24=0.63m3/h（6）低区最高日最大时用水量：Qh=0.38+0.17+4.5＋0.75＋0.63=6.43m3/h1.1.2中区最高日用水量：中区户数为56户,每户3.5人。最高日生活用水量定额300L/人.h，用水时变化系数为Kh=2.0，供水时间为24h。中区最高日用水量：Qd2=56×3.5×300=58800L/d=58.8m3/d，中区最高日最大时用水量为：Qh2=Qd2×Kh/T=58.8×2.0/24=4.9m3/h1.1.3高区最高日用水量：高区户数为88户，每户3.5人。最高日生活用水量定额300L/人.h，用水时变化系数为Kh=2.0，供水时间为24h。高区最高日用水量：Qd2=88×3.5×300=92400L/d=92.4m3/d，高区最高日最大时用水量为：Qh2=Qd2×Kh/T=92.4×2.0/24=7.7m3/h第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页表1.1用水量计算表序号名称用水单位数用水定额Qmax(m3/d)时变化系数（Kh）Qmax(m3/h)供水时间（h）1住户504300L/（人·d）151.22.012.6242西餐20050L/（人·次）301.54.5103洗衣房5060L/kg31.50.38124酒吧、茶艺3001091.50.75185工作人员15050L/人.日7.520.63246空调补给水22.00.17247未预见水按本表以上项目的10%计20.271．69合计220.5418.381.1.4最高日用水量Qd=220.54m3/d1.1.5最高日最大时用水量Qh=18.38m3/h1.1.6设计秒流量根据GB50015-2003《建筑给水排水设计规范》3.6.4对住宅建筑的生活给水管道的设计秒流量计算作了调整，应按下列步骤和方法计算：〔1〕根据住宅配置的卫生器具给水当量、使用人数、用水定额、使用时数及小时变化系数，按下式计算出最大用水时卫生器具给水当量平均出流概率：U0=q0mKh0.2⋅Ng⋅T⋅3600(%)式中U0──生活给水管道的最大用水时卫生器具给水当量平均出流概率（%）；第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页q0──最高用水日的用水定额；m──每户用水人数；Kh──小时变化系数；Ng──用水时数（h）；0.2──一个卫生器具给水当量的额定流量数（L/s）。（2）根据计算管段上的卫生器具给水当量总数，按下式计算得出该管段的卫生器具给水当量的同时出流概率：U=1+αc(Ng−1)0.49√Ng(%)式中U──计算管段的卫生器具给水当量同时出流概率（%）；αc──对于不同U0的系数；Ng──计算管段的卫生器具给水当量总数。（3）根据计算管段上的卫生器具给水...
