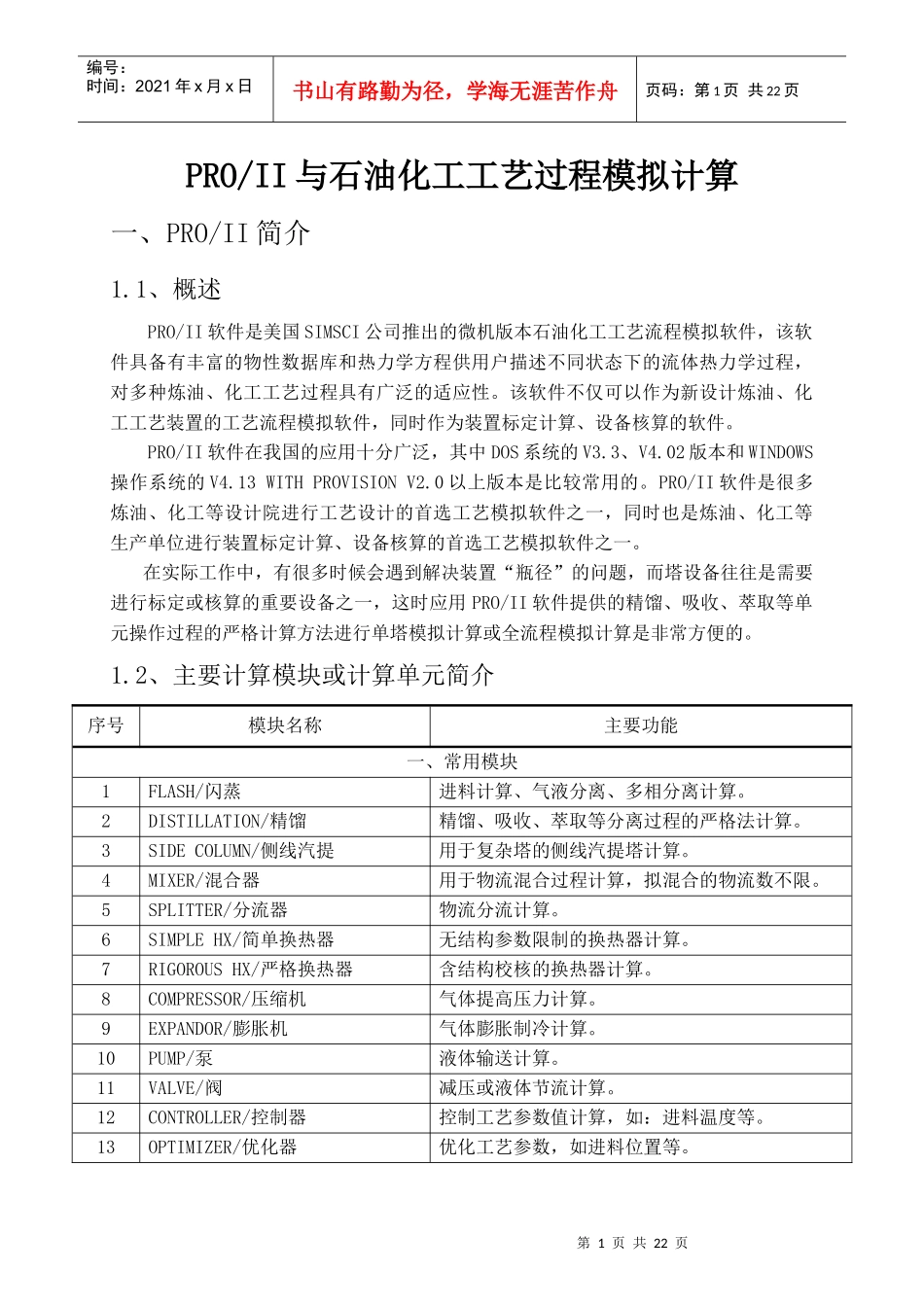

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页PRO/II与石油化工工艺过程模拟计算一、PRO/II简介1.1、概述PRO/II软件是美国SIMSCI公司推出的微机版本石油化工工艺流程模拟软件，该软件具备有丰富的物性数据库和热力学方程供用户描述不同状态下的流体热力学过程，对多种炼油、化工工艺过程具有广泛的适应性。该软件不仅可以作为新设计炼油、化工工艺装置的工艺流程模拟软件，同时作为装置标定计算、设备核算的软件。PRO/II软件在我国的应用十分广泛，其中DOS系统的V3.3、V4.02版本和WINDOWS操作系统的V4.13WITHPROVISIONV2.0以上版本是比较常用的。PRO/II软件是很多炼油、化工等设计院进行工艺设计的首选工艺模拟软件之一，同时也是炼油、化工等生产单位进行装置标定计算、设备核算的首选工艺模拟软件之一。在实际工作中，有很多时候会遇到解决装置“瓶径”的问题，而塔设备往往是需要进行标定或核算的重要设备之一，这时应用PRO/II软件提供的精馏、吸收、萃取等单元操作过程的严格计算方法进行单塔模拟计算或全流程模拟计算是非常方便的。1.2、主要计算模块或计算单元简介序号模块名称主要功能一、常用模块1FLASH/闪蒸进料计算、气液分离、多相分离计算。2DISTILLATION/精馏精馏、吸收、萃取等分离过程的严格法计算。3SIDECOLUMN/侧线汽提用于复杂塔的侧线汽提塔计算。4MIXER/混合器用于物流混合过程计算，拟混合的物流数不限。5SPLITTER/分流器物流分流计算。6SIMPLEHX/简单换热器无结构参数限制的换热器计算。7RIGOROUSHX/严格换热器含结构校核的换热器计算。8COMPRESSOR/压缩机气体提高压力计算。9EXPANDOR/膨胀机气体膨胀制冷计算。10PUMP/泵液体输送计算。11VALVE/阀减压或液体节流计算。12CONTROLLER/控制器控制工艺参数值计算，如：进料温度等。13OPTIMIZER/优化器优化工艺参数，如进料位置等。第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页序号模块名称主要功能14CALCULATOR/计算器物流、工艺参数的分布和分配计算。15STREAMCALCULATOR/物流计算器物流中组份分布和分配计算。16CON.REACTOR/转化反应器按照计量系数完成反应的摩尔数变化量计算。二、其它模块17EQU.REACTOR/平衡反应器，按照平衡常数、反应热等完成反应计算。18FLASHWITHSOLID/含固体闪蒸计算单元。19PIPE/管线计算（如：压降、流速等）。20DEPRESSOR/减压阀（减压计算）。21MULTIVARIABLECONTROLLER/多变量控制器。22PLUGFLOWREACTOR/平推流反应器。23GIBBSREACTOR/GIBBS反应器。24POLYMERREACTOR/聚合物反应器。二、PRO/II热力学方法的初步分析PRO/II提供多种用于流体的气液平衡常数、液液平衡常数、焓、熵、密度和其他传递性能参数等热力学计算方法，由于每种热力学方法有一定的适用范围，在应用PRO/II解决具体问题时，选择合适的热力学方法是能否正确模拟工艺过程的关键。以下分类讨论PRO/II提供的主要的热力学方法。2.1、普遍化方法普遍化方法主要包括用于烃类物系计算的SRK方程、PR方程、BWRS方程、GS方程、IGS方程、BK10方程等，各方程的适用范围如下：热力学方程适用领域SRK气体、炼油过程的烃类物系SRKKD炼油过程的烃水物系，尤其高温、高压的气液液过程SRKM烃/醇等极性/非极性物系SRKH酮/水等极性和高压物系PR气体、炼油过程的烃类物系PRM烃/醇等极性/非极性物系的气液液过程PRH酮/水等极性和高压物系BWRS气体、炼油过程的烃类物系GS常压以上的炼油物系IGS炼油体系的气液液过程第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页BK10原油常压、减压蒸馏过程2.2、液相活度系数方法液相活度系数方法主要包括用化工、石油化工物系气液、液液、气液液平衡及相关物性参数计算的NRTL（Non-RandomTwoLiquid）方程、UNIQUAC方程、WILSON方程、UNIFAC方程、VANLAAR方程、FLORY方程、MARGULES方程等，各方程的适用范围如下：热力学方程适用领域NRTL有液相活度系数可以利用的化工、石油化工极性物系UNIQUAC没有提供气液、液液平衡数据的化工、石油化工极性物系WILSON...
