用感光板制作电路板全程图解VIP免费

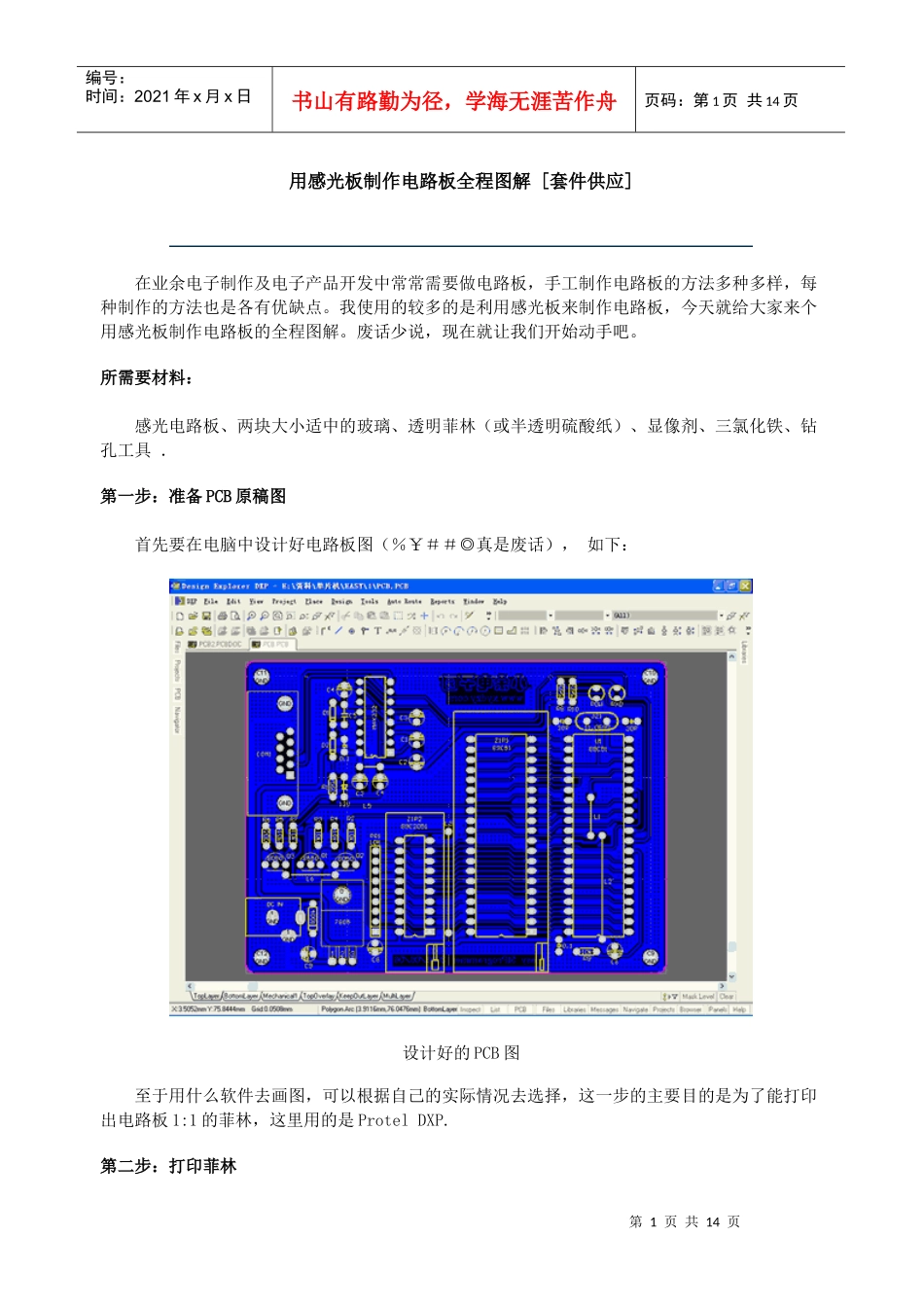

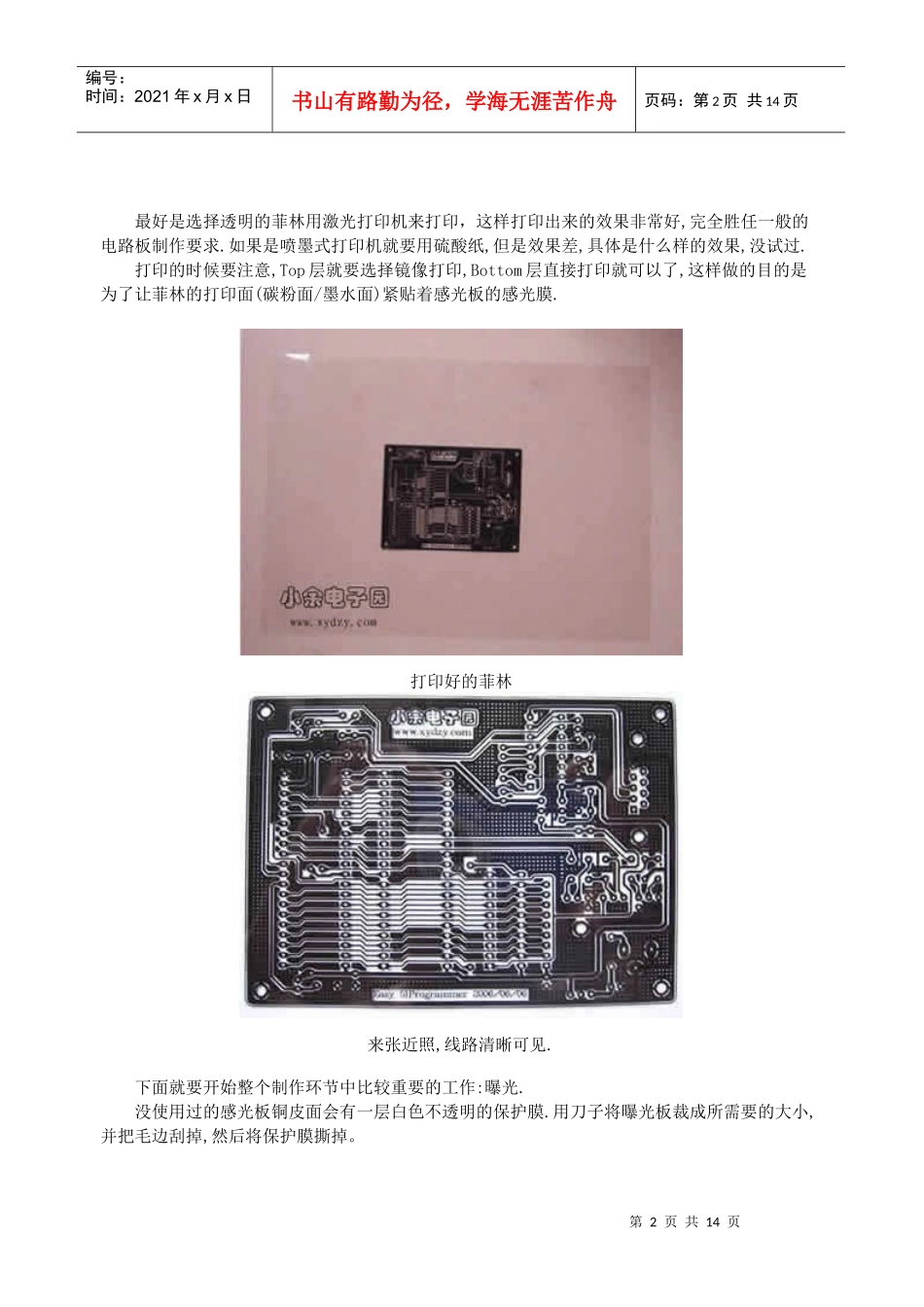

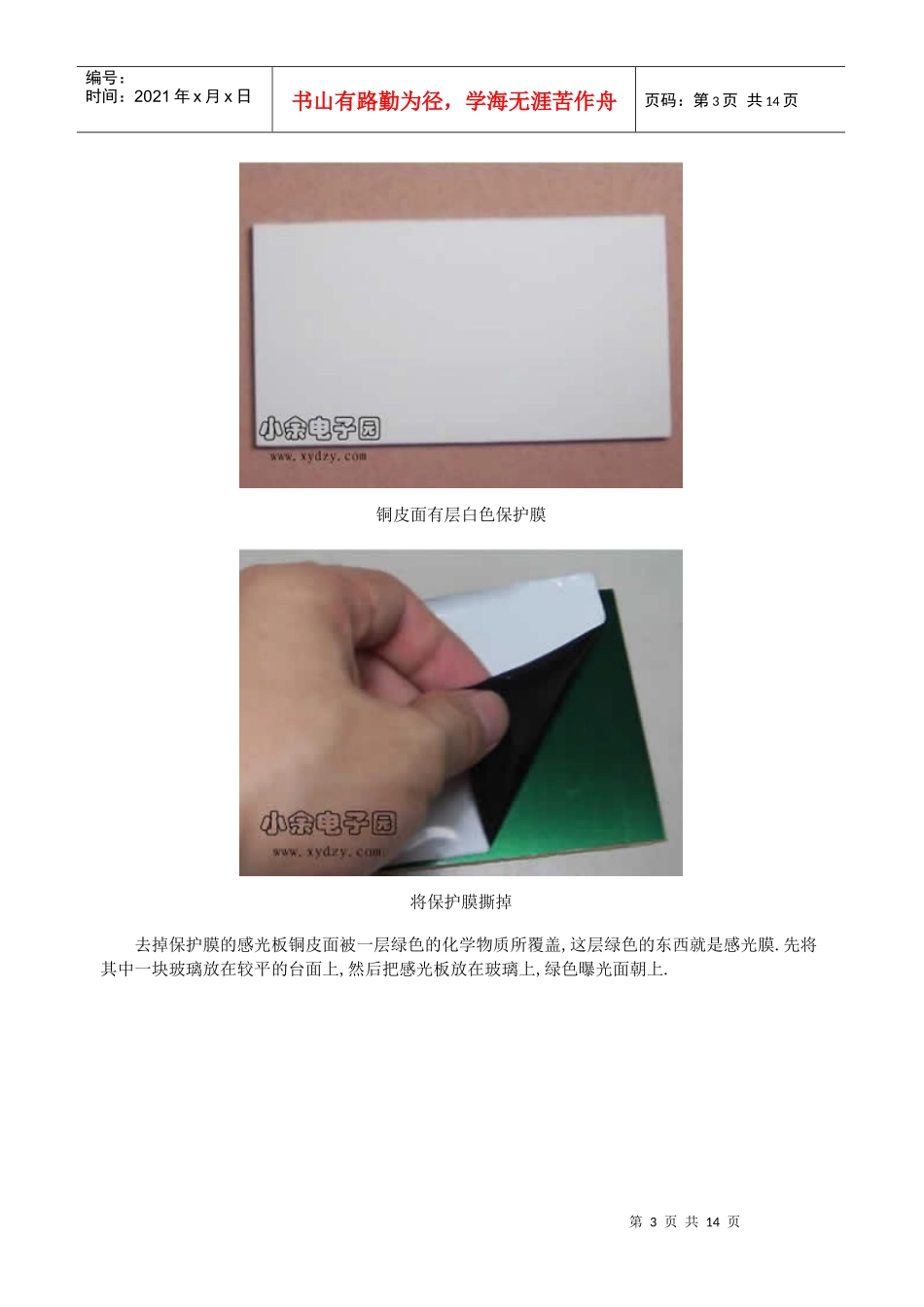

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页用感光板制作电路板全程图解[套件供应]在业余电子制作及电子产品开发中常常需要做电路板，手工制作电路板的方法多种多样，每种制作的方法也是各有优缺点。我使用的较多的是利用感光板来制作电路板，今天就给大家来个用感光板制作电路板的全程图解。废话少说，现在就让我们开始动手吧。所需要材料：感光电路板、两块大小适中的玻璃、透明菲林（或半透明硫酸纸）、显像剂、三氯化铁、钻孔工具．第一步：准备PCB原稿图首先要在电脑中设计好电路板图（％￥＃＃◎真是废话），如下：设计好的PCB图至于用什么软件去画图，可以根据自己的实际情况去选择，这一步的主要目的是为了能打印出电路板1:1的菲林，这里用的是ProtelDXP.第二步：打印菲林第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页最好是选择透明的菲林用激光打印机来打印，这样打印出来的效果非常好,完全胜任一般的电路板制作要求.如果是喷墨式打印机就要用硫酸纸,但是效果差,具体是什么样的效果,没试过.打印的时候要注意,Top层就要选择镜像打印,Bottom层直接打印就可以了,这样做的目的是为了让菲林的打印面(碳粉面/墨水面)紧贴着感光板的感光膜.打印好的菲林来张近照,线路清晰可见.下面就要开始整个制作环节中比较重要的工作:曝光.没使用过的感光板铜皮面会有一层白色不透明的保护膜.用刀子将曝光板裁成所需要的大小,并把毛边刮掉,然后将保护膜撕掉。第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页铜皮面有层白色保护膜将保护膜撕掉去掉保护膜的感光板铜皮面被一层绿色的化学物质所覆盖,这层绿色的东西就是感光膜.先将其中一块玻璃放在较平的台面上,然后把感光板放在玻璃上,绿色曝光面朝上.第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页将感光板放在玻璃上,曝光面朝上.将打印好的菲林轻轻铺在感光板上,并对好位置.将另外一块玻璃压上,利用上面那块玻璃本身的自重使曝光板和菲林紧贴在一起.将菲林铺在板上第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页用另一块玻璃压上确定两块玻璃已经准确无误地将电路板和菲林压好后,接下来就要开始曝光了.曝光的方法有几种:太阳照射曝光、日光灯曝光、专用的曝光机曝光，可以根据情况灵活选择.这里采用的是日光台灯来曝光,台灯和感光板的距离大概是5cm左右.来张侧面图,两块玻璃将感光板和菲林夹在一起.第6页共14页第5页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共14页开始曝光曝光的时间要根据曝光光源的照射强度,以及不同厂家生产的感光板可能对曝光时间要求的不同,具体时间请参考厂家的说明.在这里这次曝光用了大约12分钟.曝光时间的要求并不是很严格,但时间不要太短,那样会导致曝光不充分,曝多几分钟无所谓.第四步:显像在曝光的的这个空挡时间里还有一件事要做,就是调制显像剂,曝光后的板子要尽快进行显像工作,当然也可以事先调好.用一个塑料盆将显像剂和水按1:20的比例调好.加入水后轻轻摇晃,使显影剂充分溶解于水中.注意:不要用金属材料的盆,不要用纯净水,用一般的自来水即可.第7页共14页第6页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共14页将显像剂倒入盆中加水摇动使显像剂充分溶解将曝光后的感光板放入调制好显像剂的盆中,绿色感光膜面要向上并且不停的晃动盆子,此时会有绿色雾状冒起,线路也会慢慢显露出来.第8页共14页第7页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共14页显像的时候要晃动盆子线路渐渐显露直到铜箔清晰且不再有绿色雾状冒起时即显像完成,此时需再静待几秒钟以确认显像百分百完成。显像完成后用水稍微冲洗,吹风机吹干,检查磨面线路是否有短路或开路的地方,短路的地方用小刀刮掉,断路的地方用油笔修补.第9页共14页第8页共14页编号：时间：2021年x月x日书山有路...
