福建省沙XX关水电有限公司企业标准-电力电缆试验维护规程(doc 8)VIP专享VIP免费

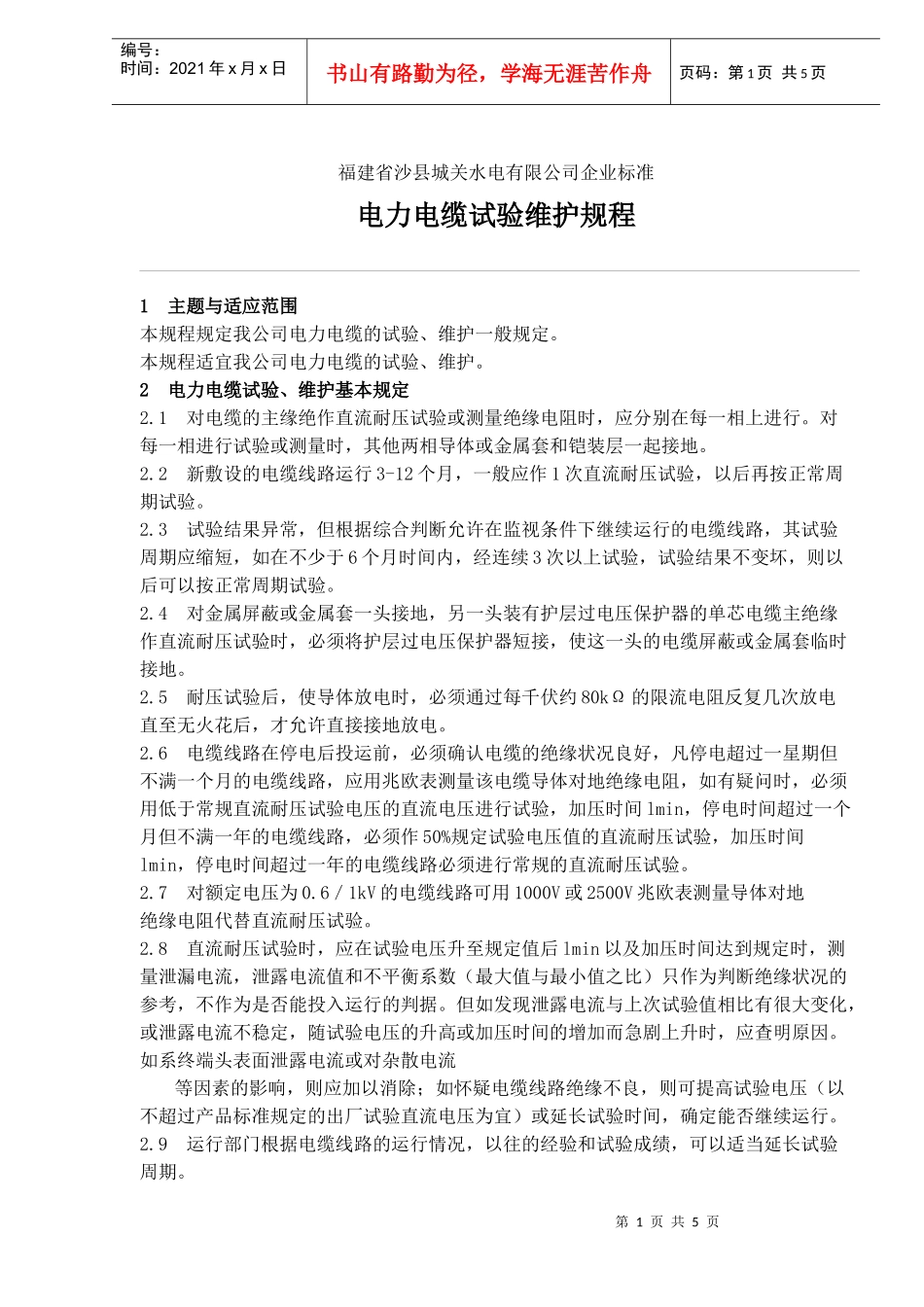

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页福建省沙县城关水电有限公司企业标准电力电缆试验维护规程1主题与适应范围本规程规定我公司电力电缆的试验、维护一般规定。本规程适宜我公司电力电缆的试验、维护。2电力电缆试验、维护基本规定2.1对电缆的主缘绝作直流耐压试验或测量绝缘电阻时，应分别在每一相上进行。对每一相进行试验或测量时，其他两相导体或金属套和铠装层一起接地。2.2新敷设的电缆线路运行3-12个月，一般应作1次直流耐压试验，以后再按正常周期试验。2.3试验结果异常，但根据综合判断允许在监视条件下继续运行的电缆线路，其试验周期应缩短，如在不少于6个月时间内，经连续3次以上试验，试验结果不变坏，则以后可以按正常周期试验。2.4对金属屏蔽或金属套一头接地，另一头装有护层过电压保护器的单芯电缆主绝缘作直流耐压试验时，必须将护层过电压保护器短接，使这一头的电缆屏蔽或金属套临时接地。2.5耐压试验后，使导体放电时，必须通过每千伏约80kΩ的限流电阻反复几次放电直至无火花后，才允许直接接地放电。2.6电缆线路在停电后投运前，必须确认电缆的绝缘状况良好，凡停电超过一星期但不满一个月的电缆线路，应用兆欧表测量该电缆导体对地绝缘电阻，如有疑问时，必须用低于常规直流耐压试验电压的直流电压进行试验，加压时间lmin，停电时间超过一个月但不满一年的电缆线路，必须作50%规定试验电压值的直流耐压试验，加压时间lmin，停电时间超过一年的电缆线路必须进行常规的直流耐压试验。2.7对额定电压为0.6／1kV的电缆线路可用1000V或2500V兆欧表测量导体对地绝缘电阻代替直流耐压试验。2.8直流耐压试验时，应在试验电压升至规定值后lmin以及加压时间达到规定时，测量泄漏电流，泄露电流值和不平衡系数（最大值与最小值之比）只作为判断绝缘状况的参考，不作为是否能投入运行的判据。但如发现泄露电流与上次试验值相比有很大变化，或泄露电流不稳定，随试验电压的升高或加压时间的增加而急剧上升时，应查明原因。如系终端头表面泄露电流或对杂散电流等因素的影响，则应加以消除；如怀疑电缆线路绝缘不良，则可提高试验电压（以不超过产品标准规定的出厂试验直流电压为宜）或延长试验时间，确定能否继续运行。2.9运行部门根据电缆线路的运行情况，以往的经验和试验成绩，可以适当延长试验周期。第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页3纸绝缘电力电缆线路本条规定适用于粘性电力电缆和不滴油纸绝缘电力电缆线路。纸绝缘电力电缆线路的试验项目，周期和要求见下表：表1纸绝缘电力电缆线路的试验项目，周期和要求序号项目周期1绝缘电阻在直流耐压试验之前进行自行规定额定电压0.6／1kV电缆用1000V兆欧表；0.6／1kV以上用2500V兆欧表（6／6kV及以上电缆也可用5000V兆欧表）2直流耐压试验3）交接时2）3年3）新作终端或接头后进行3）试验电压表规定，加压时间5min，不击穿2）耐压5min时的泄露电流值不应大于耐压1min的泄露电流3）三相之间的泄露电流不平衡系数不应大于26／6kV及以下电缆的泄露电流小于10微安，8.7／10kV电缆的泄露电流小于20微安，对不平衡系数不作规定表2纸绝缘电力电缆的直流耐压试验电压kV电缆的额定电压直流试验电压1.0／33.0／63.6／66／66／108.7／1021／3526／351217243040471051304橡胶绝缘电力电缆线路橡胶绝缘电力电缆是指聚氯乙烯，交联聚乙烯和乙丙橡皮绝缘电力电缆。4.1橡胶绝缘电力电缆线路的试验项目，周期和要求见表34.2铜屏蔽层电阻和导体电阻比的试验方法4.2.1用双臂电桥测量在相同温度下的铜屏蔽层和导体的直流电阻4.2.2当前者与后者之比与投运前相比增加时，表明铜屏蔽层的直流电阻增大，铜屏蔽层有可能被腐蚀；当该比值与投运前相比减少时，表明附件中的导体连接点的接触电阻有增大的可能。第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页表3序号项目周期要求说明1电缆主绝缘绝缘电阻1）交接时2）重要电缆：1年3）一般电缆a）3.6kV／6kV及以上3年b）3.6kV／6kV以下5年自行...
