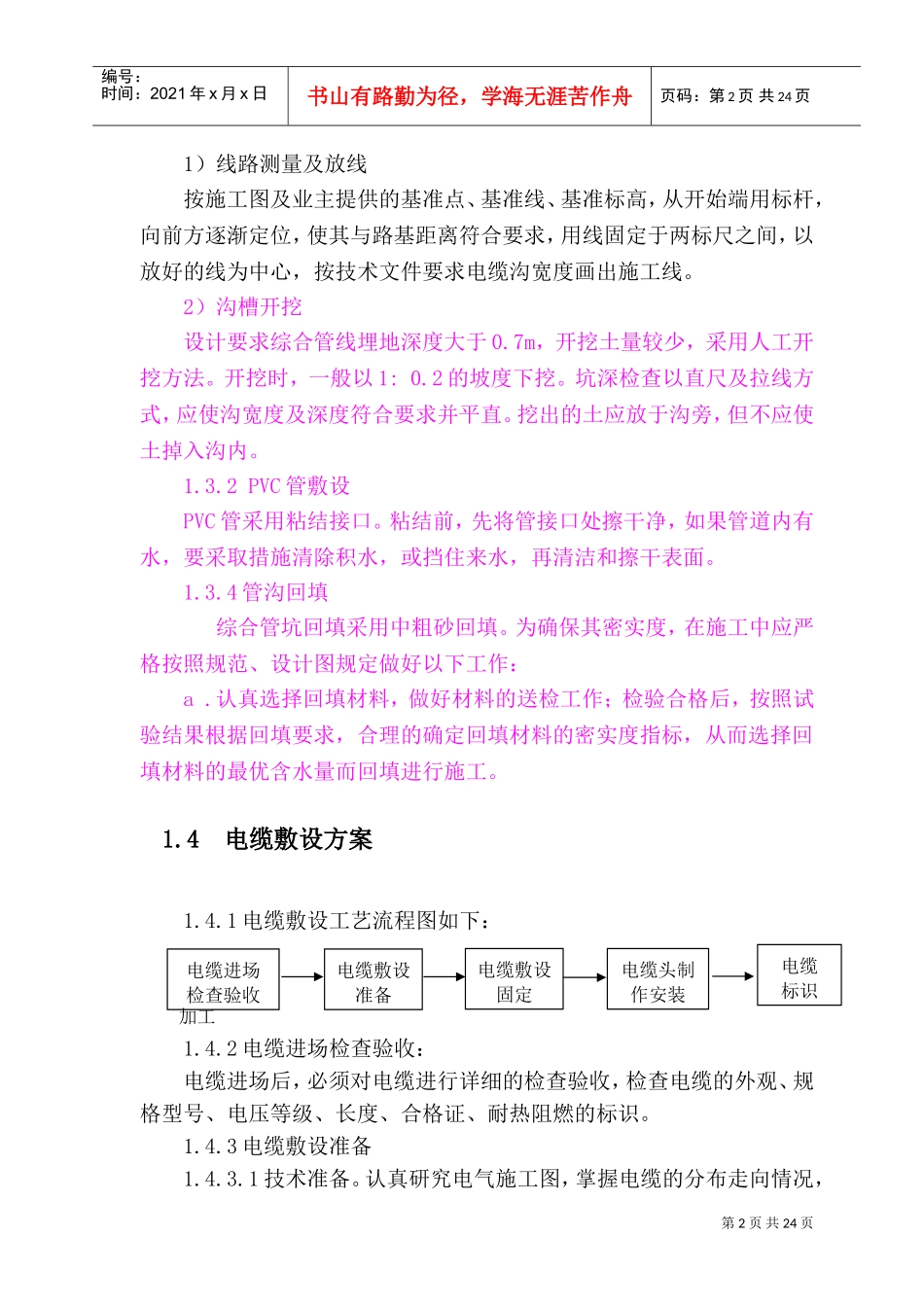

第0页共24页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第0页共24页第1页共24页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共24页工程综述1.1编写依据本施工组织设计编写依据如下:(1)工程电缆施工图(2)工程施工组织设计1.2工程概况1.2.1工程地点开发区开源大道。1.2.2施工内容35kV电缆敷设2100米,其中从变电站至开源大道与茂源路十字路口东北侧沿区管委会电缆沟敷设1020米,在沿茂源路北侧绿化带直埋敷设至振兴路,在沿振兴路东侧绿化带直埋至37#电缆终端塔,直埋电缆长度1045米,过振兴路顶管敷设,电缆上35米(详见电缆走径图)。1.2.2施工场地情况由于本次工程的施工地点位于开发区内,车流量较大,只能对道路采用半封闭式施工。1.2.3管线情况基槽开挖前须熟悉施工图纸、掌握各种管线的具体位置和走向,开挖过程派专人监控,保护原有地下及地上管线,确保工程施工顺利进行。1.3综合管线施工1.3.1管沟施工:第2页共24页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共24页1)线路测量及放线按施工图及业主提供的基准点、基准线、基准标高,从开始端用标杆,向前方逐渐定位,使其与路基距离符合要求,用线固定于两标尺之间,以放好的线为中心,按技术文件要求电缆沟宽度画出施工线。2)沟槽开挖设计要求综合管线埋地深度大于0.7m,开挖土量较少,采用人工开挖方法。开挖时,一般以1:0.2的坡度下挖。坑深检查以直尺及拉线方式,应使沟宽度及深度符合要求并平直。挖出的土应放于沟旁,但不应使土掉入沟内。1.3.2PVC管敷设PVC管采用粘结接口。粘结前,先将管接口处擦干净,如果管道内有水,要采取措施清除积水,或挡住来水,再清洁和擦干表面。1.3.4管沟回填综合管坑回填采用中粗砂回填。为确保其密实度,在施工中应严格按照规范、设计图规定做好以下工作:a.认真选择回填材料,做好材料的送检工作;检验合格后,按照试验结果根据回填要求,合理的确定回填材料的密实度指标,从而选择回填材料的最优含水量而回填进行施工。1.4电缆敷设方案1.4.1电缆敷设工艺流程图如下:1.4.2电缆进场检查验收:电缆进场后,必须对电缆进行详细的检查验收,检查电缆的外观、规格型号、电压等级、长度、合格证、耐热阻燃的标识。1.4.3电缆敷设准备1.4.3.1技术准备。认真研究电气施工图,掌握电缆的分布走向情况,电缆进场检查验收加工电缆敷设准备电缆敷设固定电缆头制作安装电缆标识第3页共24页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共24页在过路面、转弯等管道交叉处进行详细勘察。1.4.3.2人员、机具准备。敷设电缆需要大量的人员,电缆敷设前,根据电缆的数量及电缆敷设进度安排,提前做好人员的准备工作,保证敷设电缆时人员满足施工要求,同时对进场人员进行安全技术培训。施工电缆前准备充分敷设电缆用的机具,如电缆放线架、卷扬机、电缆滑轮、通讯联络工具等。1.4.4电缆敷设本次施工电缆全长计划为2100米,工程量巨大,且穿越的厂区部位较多,根据现场走向情况,主要为沿桥架敷设和电缆直埋敷设两种安装方式混合。1.4.4.1电缆沿电缆沟敷设从变电站至开源大道与茂源路十字路口东北侧沿区管委会电缆沟敷设1020米。钻电缆沟作业工人需注意戴好安全帽,注意电缆沟作业安全措施。1.4.4.2电缆直埋敷设电缆沿茂源路北侧绿化带直埋敷设至振兴路,在沿振兴路东侧绿化带直埋至37#电缆终端塔,直埋电缆长度1045米。1)敷设区域涉及范围比较大,电缆埋入地下的深度不应小于700mm(由地面到电缆外皮),所以开挖电缆沟的深度应大于700mm。电缆沟的宽度:单条电缆是350mm,所以电缆沟的宽度应依据电缆的数量决定。直埋电缆沟如附图所示。标示件盖板电缆2)挖沟完毕。沟底应平整,深浅一致,沟底必须有一层良好土层,防止石头或杂物凸起,同时要处理好易塌陷的地段,穿过道路的电缆可经过事先埋设机械强度较高的管子,管子的内径应大于电缆外径1.5倍。3)再次核对电缆的型号、长度、规格和电缆头辅料。4)敷设电缆时应从电缆盘上方引出电缆,严禁将电缆扭成死角。施工第4页共24页编号:时间:2021年...
