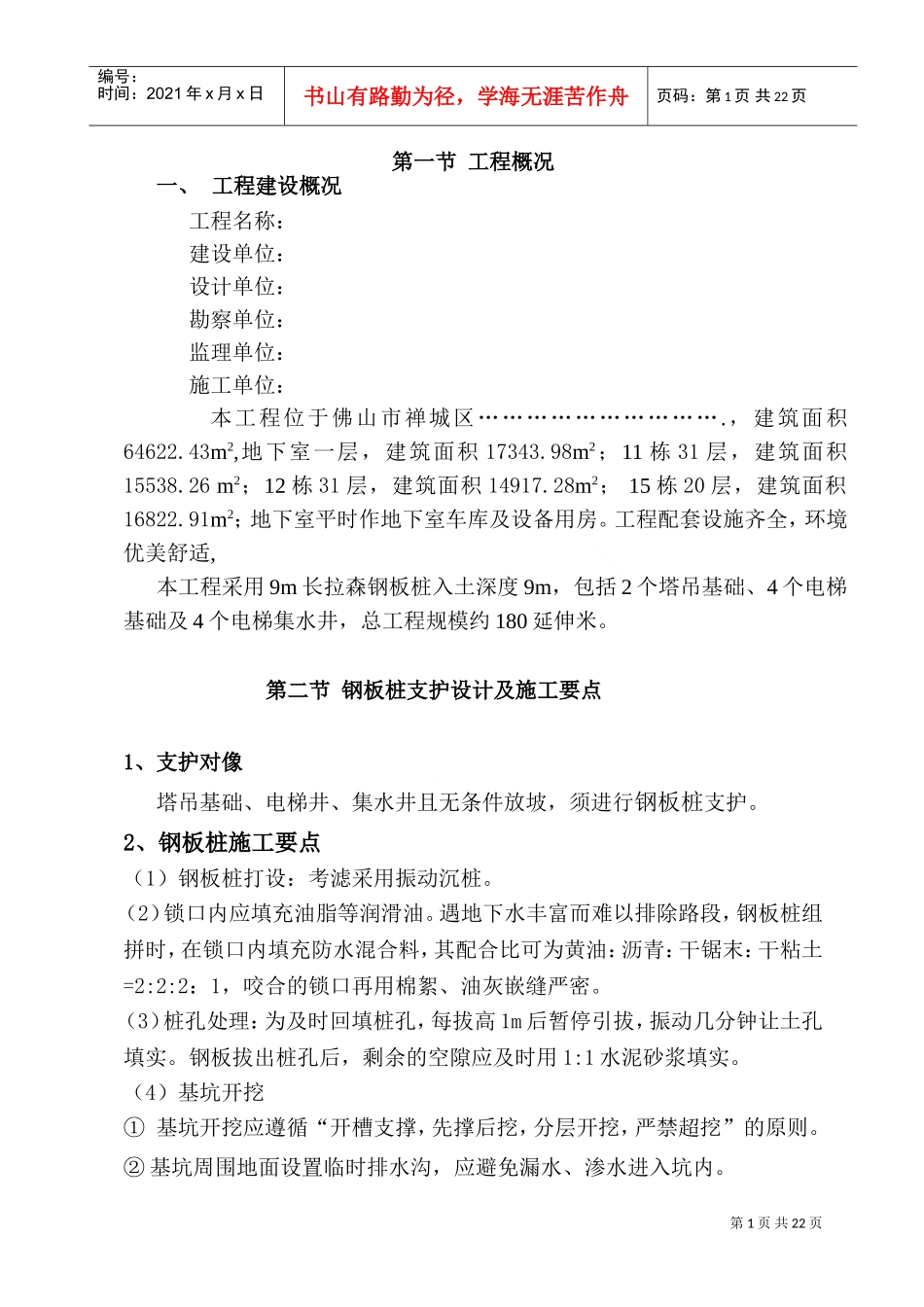

目录第一节工程概况…………………………………………………1第二节钢板桩支护设计及施工要点……………………………1第三节施工组织方案……………………………………………2第四节基坑监测措施……………………………………………10第五节质量保证措施工…………………………………………12第六节安全施工措施……………………………………………13第七节文明施工措施……………………………………………15第八节计算书第九节附图0第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页第一节工程概况一、工程建设概况工程名称：建设单位：设计单位：勘察单位：监理单位：施工单位：本工程位于佛山市禅城区………………………….，建筑面积64622.43m2,地下室一层，建筑面积17343.98m2；11栋31层，建筑面积15538.26m2；12栋31层，建筑面积14917.28m2；15栋20层，建筑面积16822.91m2；地下室平时作地下室车库及设备用房。工程配套设施齐全，环境优美舒适,本工程采用9m长拉森钢板桩入土深度9m，包括2个塔吊基础、4个电梯基础及4个电梯集水井，总工程规模约180延伸米。第二节钢板桩支护设计及施工要点1、支护对像塔吊基础、电梯井、集水井且无条件放坡，须进行钢板桩支护。2、钢板桩施工要点（1）钢板桩打设：考滤采用振动沉桩。（2）锁口内应填充油脂等润滑油。遇地下水丰富而难以排除路段，钢板桩组拼时，在锁口内填充防水混合料，其配合比可为黄油：沥青：干锯末：干粘土=2:2:2：1，咬合的锁口再用棉絮、油灰嵌缝严密。（3）桩孔处理：为及时回填桩孔，每拔高1m后暂停引拔，振动几分钟让土孔填实。钢板拔出桩孔后，剩余的空隙应及时用1:1水泥砂浆填实。（4）基坑开挖①基坑开挖应遵循“开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则。②基坑周围地面设置临时排水沟，应避免漏水、渗水进入坑内。第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页③靠现状路面的基坑侧壁顶部1m范围内不得通行车辆，且1m外车辆荷载不得超过11Kpa。④基坑开挖过程中应采取措施防止碰撞支护结构、工程桩或扰动基底原状土。⑤发现异常情况时，应立即停止挖土，并应立即查清原因和采取措施，方能继续挖土。⑥开挖至坑底标高后，坑底应及时满封闭并进行基础施工。第三节施工组织方案一、项目管理架构：二、施工机械及设备机械参数机械名称型型号数量功率使用部位液压振动锤1台安装于挖掘机上打钢项目经理人技术负责人1人施工员人质安员电工机长焊工技术工人第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页板桩（拔钢板桩）履带式单斗挖掘机1台1M3吊液压振动锤履带式单斗挖掘机PC2001台1M3挖槽、配合桩机作业及修路气割机1套切割钢板桩电焊机XD1-2001台2KVA钢板桩接长钢板桩9m200块全站仪1台测量放线水准仪S3-d1台抄平、沉降观测三、钢板桩的选用（1）钢板桩材料：采用热轧U型钢板桩，定尺度≥9m，并按0.5m为最小单位进级。（2）钢板桩支护施工周转长度:按400m考虑。（3）每根钢板桩的使用寿命：按可周转20次考虑（包括日常维护情况下）。（4）采用Φ250mm钢管、【20槽钢作为内支撑构件，用螺旋将槽钢固定于钢板桩。四、钢板桩检验（1）U型钢板桩由供方技术监督部门检查和验收。（2）钢板桩强垂直度允许偏差为1/150；沿基坑轴线方向墙面左右允许偏差为300mm。（3）钢板桩桩底标高允许偏差为500mm。（4）外观检验包括表面缺陷、长度、宽度、厚度、端头矩形比、平直度和锁口形状等内容。检查中要注意：①、对打入钢板桩有影响的焊接件应予以割除；第4页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页②、有割孔、断面缺损的应予以补强；③、若钢板桩有严重锈蚀，应测量其实际断面厚度，以便决定在计算中是否需要折减。原则上要对全部钢板桩进行外观检查，对不符合要求的钢板桩需进行矫正。五、施工工艺流程①钢板桩位置的定位放线②挖基槽（坑）③施打钢板桩④基坑开挖⑤拔除钢板桩⑥桩孔处理六、施工方法1、施工放样与定位（1）将施工区域控制点标明并经过复...
