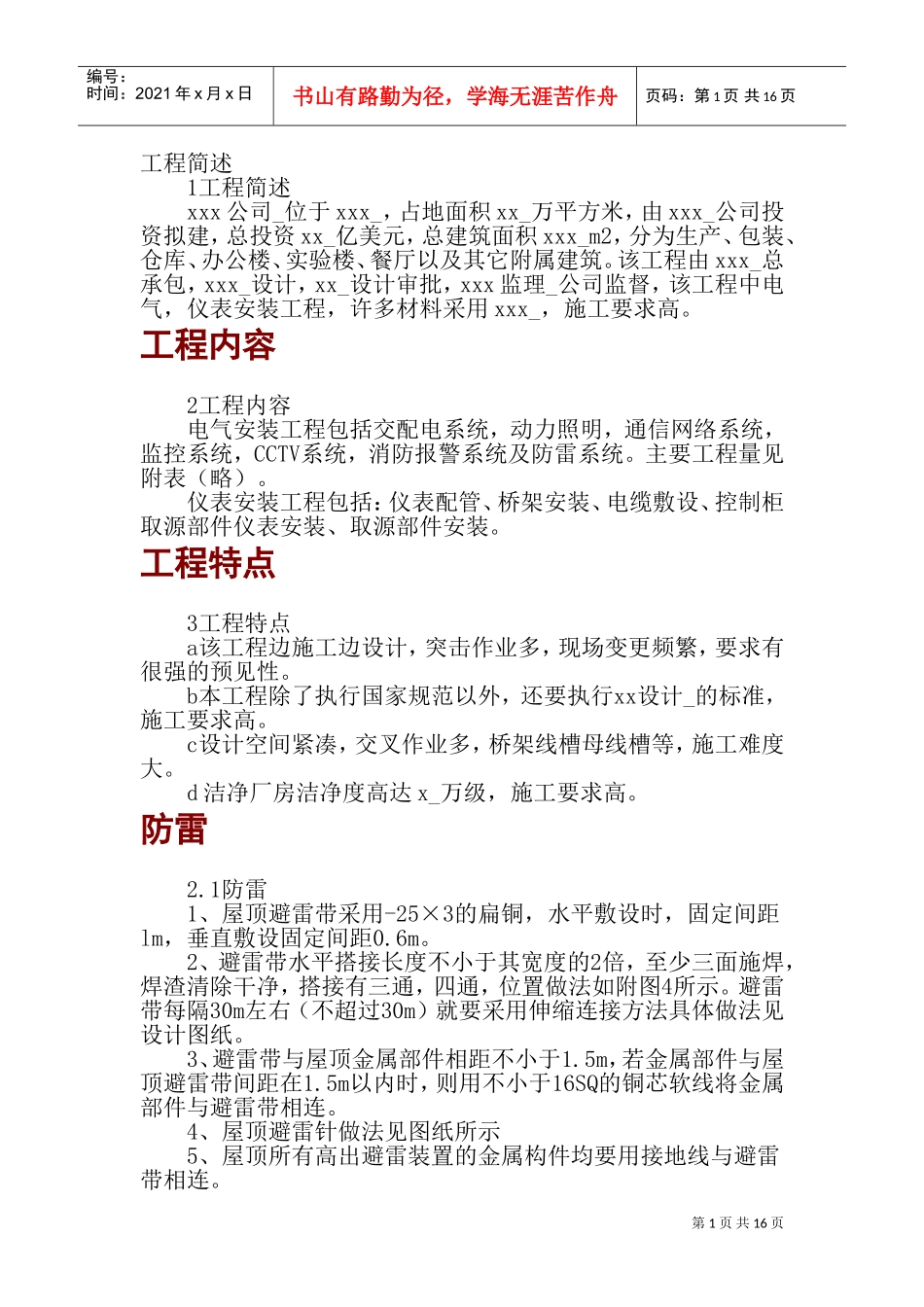

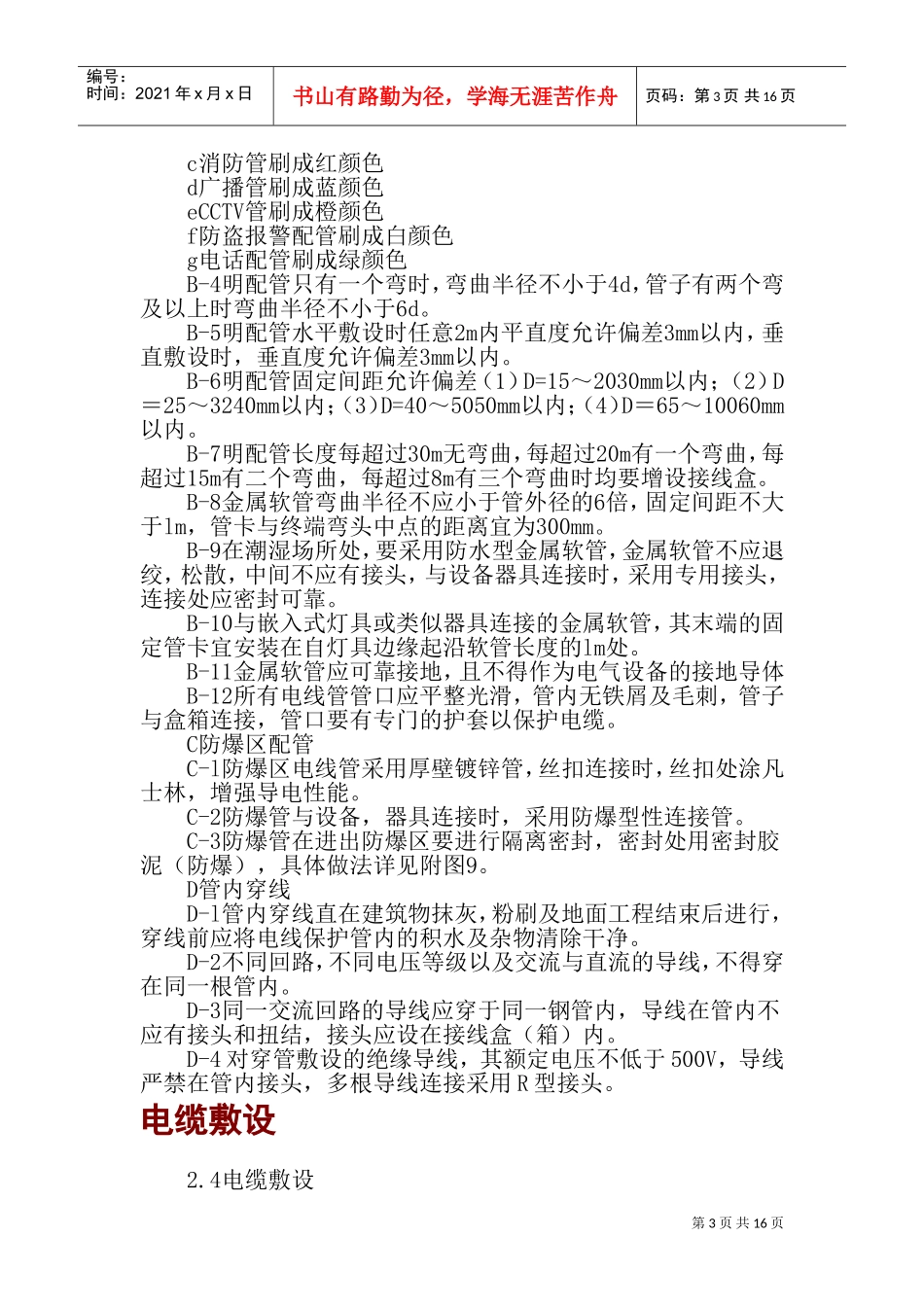

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页工程简述1工程简述xxx公司_位于xxx_，占地面积xx_万平方米，由xxx_公司投资拟建，总投资xx_亿美元，总建筑面积xxx_m2，分为生产、包装、仓库、办公楼、实验楼、餐厅以及其它附属建筑。该工程由xxx_总承包，xxx_设计，xx_设计审批，xxx监理_公司监督，该工程中电气，仪表安装工程，许多材料采用xxx_，施工要求高。工程内容第1页共16页2工程内容电气安装工程包括交配电系统，动力照明，通信网络系统，监控系统，CCTV系统，消防报警系统及防雷系统。主要工程量见附表（略）。仪表安装工程包括：仪表配管、桥架安装、电缆敷设、控制柜取源部件仪表安装、取源部件安装。工程特点第1页共16页3工程特点a该工程边施工边设计，突击作业多，现场变更频繁，要求有很强的预见性。b本工程除了执行国家规范以外，还要执行xx设计_的标准，施工要求高。c设计空间紧凑，交叉作业多，桥架线槽母线槽等，施工难度大。d洁净厂房洁净度高达x_万级，施工要求高。防雷第1页共16页2.1防雷1、屋顶避雷带采用-25×3的扁铜，水平敷设时，固定间距lm，垂直敷设固定间距0.6m。2、避雷带水平搭接长度不小于其宽度的2倍，至少三面施焊，焊渣清除干净，搭接有三通，四通，位置做法如附图4所示。避雷带每隔30m左右（不超过30m）就要采用伸缩连接方法具体做法见设计图纸。3、避雷带与屋顶金属部件相距不小于1.5m，若金属部件与屋顶避雷带间距在1.5m以内时，则用不小于16SQ的铜芯软线将金属部件与避雷带相连。4、屋顶避雷针做法见图纸所示5、屋顶所有高出避雷装置的金属构件均要用接地线与避雷带相连。第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页配管及管内穿线第2页共16页2.2配管及管内穿线。A暗配管A-l暗配于混凝土或其它建筑结构内的电线管均采用丝扣连接，严禁套管焊接，丝扣长度不少于管周长的l／2。A-2暗配管在一重底筋上敷设时，每隔lm固定一次，在二重底筋上敷设时每隔l－5m固定一次，具体做法见附图5。A-3暗配管在管左右各30cm以内均要固定，管子在进盒前30cm处务必固定，管子与接线盒必须采用二片锁母固定，露出锁母的丝扣为2－3扣。A-4暗配管弯曲半径不小于管外径6d，弯曲处应无明显的凹痕折皱现象，弯扁数不于管外径的0.l倍。A-5暗配管在底筋上平行敷设时，间隔不小于3cm，两根管子在同一位置弯出地面时，管于底部间隔不应小3cm，具体做法见附图7。A-6暗配管不宜穿过设备基础，心须穿过设备基础时要用套管加以保护，套管与被保护管间采用棉纱与铅密封，具体做法详见设计图纸。A-7暗配管穿过建筑物的伸缩缝，沉降缝的具体做法见附图7所示。A-8暗配于混凝土中的电线管其表面离混凝土表面不小于3cm，以防被建筑切割伸缩缝时破坏，暗配于砖墙内电线管，其表面离砖墙表面不小于15mm，在切当距离要用铅丝木榫固定在墙槽内，并用水泥砂桨补槽。A-9暗配管在泥士中敷设时，要进行防腐处理刷上沥青漆二道，管子表面离室外地平不低于70cm。A-10穿过楼（钢管）板间的暗配管做法如附图8所示。A-11暗配于泥土中塑料管底部要铺上5cm厚细沙或软土，管子表面离室外地平不低于70cm。A-12所有进户暗配管要加支架固定，固定间距D=50以上3m一个；D=40以下间隔1.5m一个；塑料管间距lm一个,塑料管与塑料管之间采用套管连接时，套管长度为管外径1.5－3倍，连接处、结合面应涂专用胶合剂，接口应牢固密封。B明配管B-l明配管要横平直，整齐美观。B-2明配管间隔1.5m一个支架，管子在进盒前30mm以内增加一个支架。B-3明配管要刷上指定的颜色，且在重要位置贴上色带表明管子的用途，色带长度100～150mm，具体指定颜色如下：a照明管刷成黄颜色b插座管刷成黑颜色第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页c消防管刷成红颜色d广播管刷成蓝颜色eCCTV管刷成橙颜色f防盗报警配管刷成白颜色g电话配管刷成绿颜色B-4明配管只有一个弯时，弯曲半径不小于4d，管子有两个弯及以上时弯曲半径不小于6d。B-5明配管水平敷设时任意2m内平直度允许偏差3mm以内，垂直敷设时，垂直...
