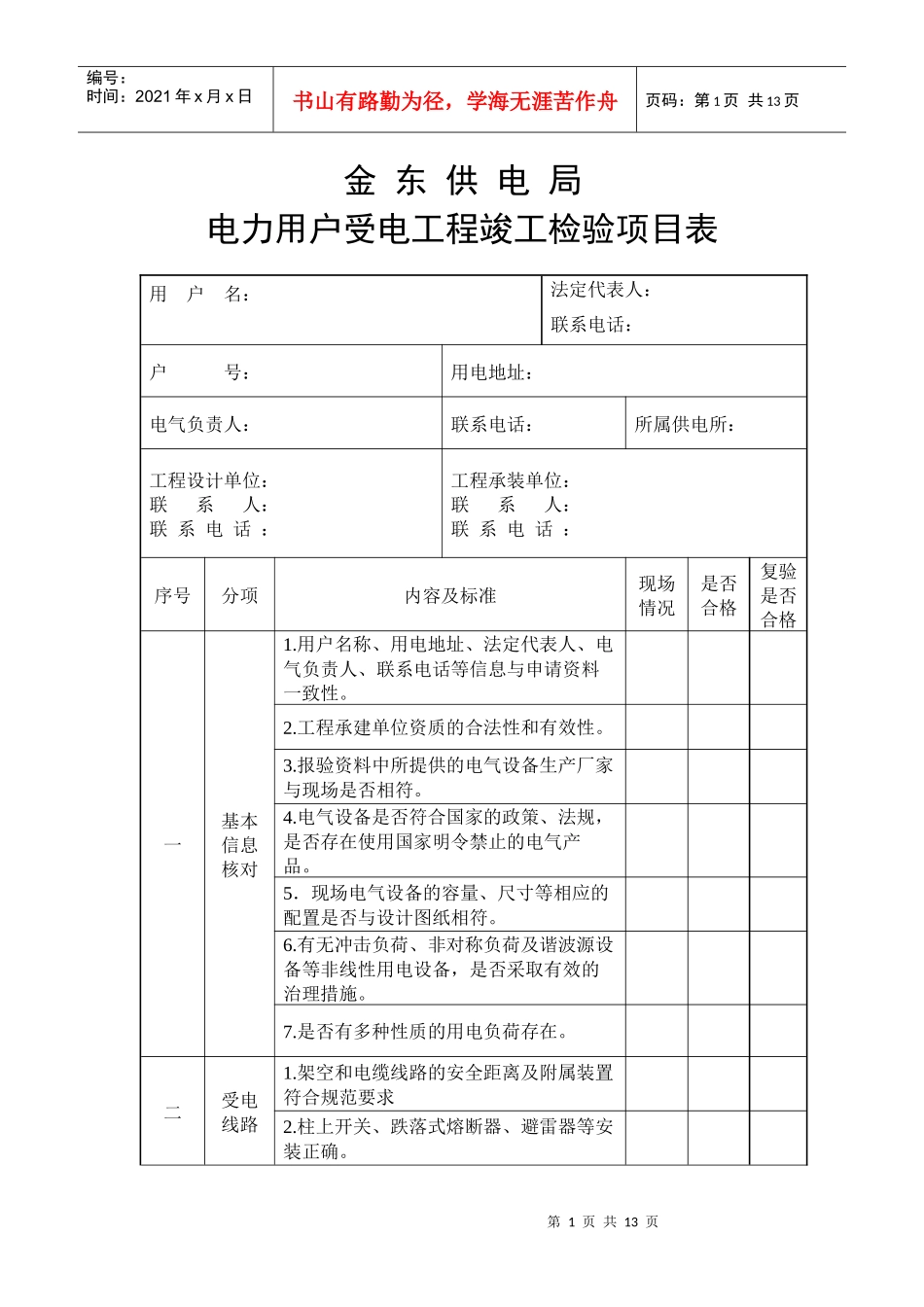

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页金东供电局电力用户受电工程竣工检验项目表用户名：法定代表人：联系电话：户号：用电地址：电气负责人：联系电话：所属供电所：工程设计单位：联系人：联系电话：工程承装单位：联系人：联系电话：序号分项内容及标准现场情况是否合格复验是否合格一基本信息核对1.用户名称、用电地址、法定代表人、电气负责人、联系电话等信息与申请资料一致性。2.工程承建单位资质的合法性和有效性。3.报验资料中所提供的电气设备生产厂家与现场是否相符。4.电气设备是否符合国家的政策、法规，是否存在使用国家明令禁止的电气产品。5．现场电气设备的容量、尺寸等相应的配置是否与设计图纸相符。6.有无冲击负荷、非对称负荷及谐波源设备等非线性用电设备，是否采取有效的治理措施。7.是否有多种性质的用电负荷存在。二受电线路1.架空和电缆线路的安全距离及附属装置符合规范要求2.柱上开关、跌落式熔断器、避雷器等安装正确。第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页3.接地装置连接可靠。序号分项内容及标准现场情况是否合格复验是否合格二受电线路4.线路命名符合要求，架空杆号牌设置明显。5.线路相位正确。6.电缆路径标识明显，支架安装牢固，防护措施完善。三配电室（一）通用要求1.房屋建筑防火、防汛、防雨冰冻、防小动物等措施完善，通风良好。2.配电室周围通道畅通，道路平整。3.通风窗口应配置钢网（钢网网孔不大于8*8mm），门向外开启，门锁装置完整良好，防小动物档板位置适当。(挡板高0.4～0.5m采用防火材料)。4.配电室内环境整洁，地面、通道无杂物堆放。5.设备命名正确。（包括出线开关命名）。6.室内照明符合要求。（照明灯不宜安装在屋顶，变压器室安装在近门低压侧墙上，采用壁灯，低配室安装在柜前和柜后的墙上，离地距离不小于2.5m。）7.电缆沟内不积水，盖板平整完好，符合防火要求，电缆孔（洞）已封堵8.墙上刀闸安装位置正确，操作灵活，安全距离符合要求。第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页9．高低压配电设（施）备安装位置，通道距离符合要求。序号分项内容及标准现场情况是否合格复验是否合格三配电室（二）变压器室1.宽面推进的变压器低压侧宜向外，窄面推进的变压器油枕宜向外。2.10KV变压器外壳（含防护外壳）与变压器墙壁净距：1000KVA及以下的大于0.6m，1250KVA及以上的大于0.8m，与门的净距：1000KVA及以下的大于0.8m，1250KVA以及上的大于1.0m。3.10KV变压器室内若装有负荷开关，隔离开关和熔断器的，其操作机构应装在近门处。4.可燃性油浸变压器的门应为甲级防火门，变压器室之间的门及通向配电室的门，也应为甲级防火门，通风窗应采用非燃烧材料。5.变压器室大门一般按变压器外形尺寸加0.5m。当一扇门宽度大于1.5m时应在大门上开一小门，小门尺寸等于0.8m×1.8m。6.变压器室地面的强度应满足变压器荷载的要求。7.民用主体建筑内的附设的可燃油浸式变压器室，应设置容量为100%变压器油量的贮油池。8.变压器室内变压器基础正上方应预埋用于变压器吊芯的吊点并在变压器大门对侧墙体预埋用于拖拉就位的挂点，吊点挂点拉力应满足吊装或拖拉的要求。第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页9.变压器室的10KV墙隔离刀闸需配备800mm延伸管，至地面的最小安全净距为3.0m，操作机构至地面距离为1.2m序号分项内容及标准现场情况是否合格复验是否合格三配电室（三）10KV高压配电室1.高压配电室可开窗，窗台距室外地坪不宜低于1.8m，但临街的一面不宜开窗。2.高压配电室各种通道最小宽度（净距），柜前操作通道固定式单列布置1.5m，固定式双列面对面布置2.0m，固定式双列背对背布置1.5m；柜后维护通道，单列布置0.8m，双列面对面布置0.8m，双列背对背布置1.0m。3.当电源从高压柜后进线且需在正背后墙上另设隔离开关及其手动操作机构时，柜后通道净宽不小于1.5m。4.长度大于7m的高压配电室应设两个出口...
